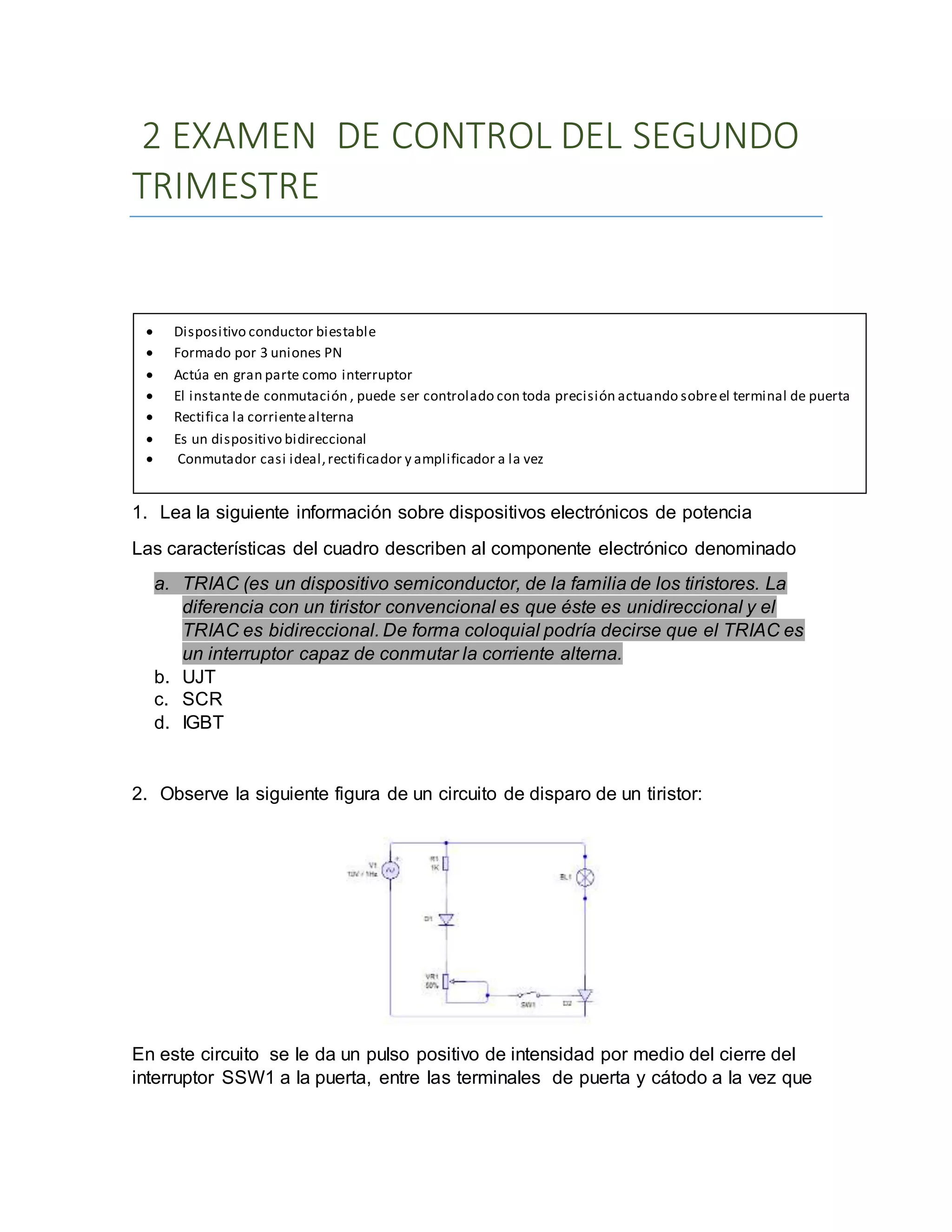

1. 2 EXAMEN DE CONTROL DEL SEGUNDO
TRIMESTRE
1. Lea la siguiente información sobre dispositivos electrónicos de potencia
Las características del cuadro describen al componente electrónico denominado
a. TRIAC (es un dispositivo semiconductor, de la familia de los tiristores. La
diferencia con un tiristor convencional es que éste es unidireccional y el
TRIAC es bidireccional. De forma coloquial podría decirse que el TRIAC es
un interruptor capaz de conmutar la corriente alterna.
b. UJT
c. SCR
d. IGBT
2. Observe la siguiente figura de un circuito de disparo de un tiristor:
En este circuito se le da un pulso positivo de intensidad por medio del cierre del
interruptor SSW1 a la puerta, entre las terminales de puerta y cátodo a la vez que
 Dispositivo conductor biestable
 Formado por 3 uniones PN
 Actúa en gran parte como interruptor
 El instantede conmutación , puede ser controlado con toda precisión actuando sobreel terminal de puerta
 Rectifica la corrientealterna
 Es un dispositivo bidireccional
 Conmutador casi ideal,rectificador y amplificador a la vez

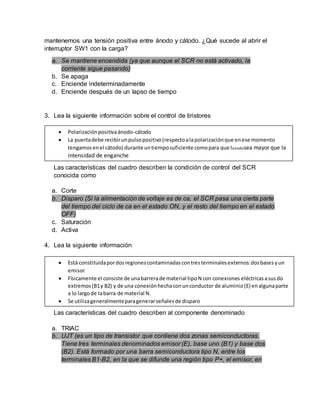

2. mantenemos una tensión positiva entre ánodo y cátodo. ¿Qué sucede al abrir el
interruptor SW1 con la carga?
a. Se mantiene encendida (ya que aunque el SCR no está activado, la
corriente sigue pasando)
b. Se apaga
c. Enciende indeterminadamente
d. Enciende después de un lapso de tiempo
3. Lea la siguiente información sobre el control de tiristores
Las características del cuadro describen la condición de control del SCR
conocida como
a. Corte
b. Disparo (Si la alimentación de voltaje es de ca, el SCR pasa una cierta parte
del tiempo del ciclo de ca en el estado ON, y el resto del tiempo en el estado
OFF)
c. Saturación
d. Activa
4. Lea la siguiente información
Las características del cuadro describen al componente denominado
a. TRIAC
b. UJT (es un tipo de transistor que contiene dos zonas semiconductoras.
Tiene tres terminales denominados emisor (E), base uno (B1) y base dos
(B2). Está formado por una barra semiconductora tipo N, entre los
terminales B1-B2, en la que se difunde una región tipo P+, el emisor, en
 Polarizaciónpositivaánodo-cátodo
 La puertadebe recibirunpulsopositivo(respectoalapolarizaciónque enese momento
tengamosenel cátodo) durante untiemposuficiente comopara que Ianodosea mayor que la
intensidad de enganche
 Está constituidapordosregionescontaminadascontresterminalesexternos:dosbasesyun
emisor
 Físicamente el consiste de unabarrerade material tipoN con conexiones eléctricasasusdo
extremos(B1y B2) y de una conexiónhechaconunconductor de aluminio(E) enalgunaparte
a lo largode labarra de material N.
 Se utilizageneralmenteparagenerarseñalesde disparo

3. algún punto a lo largo de la barra, lo que determina el valor del parámetro η,
stand off ratio, conocido como razón de resistencias o factor intrínseco)
c. SCR
d. IGBT

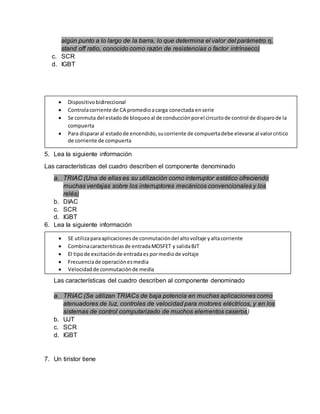

5. Lea la siguiente información
Las características del cuadro describen el componente denominado
a. TRIAC (Una de ellas es su utilización como interruptor estático ofreciendo
muchas ventajas sobre los interruptores mecánicos convencionales y los
relés)
b. DIAC
c. SCR
d. IGBT
6. Lea la siguiente información
Las características del cuadro describen al componente denominado
a. TRIAC (Se utilizan TRIACs de baja potencia en muchas aplicaciones como
atenuadores de luz, controles de velocidad para motores eléctricos, y en los
sistemas de control computarizado de muchos elementos caseros)
b. UJT
c. SCR
d. IGBT
7. Un tiristor tiene
 Dispositivobidireccional
 Controlacorriente de CA promedioacarga conectada enserie
 Se conmuta del estadode bloqueoal de conducciónporel circuitode control de disparode la
compuerta
 Para dispararal estadode encendido,sucorriente de compuertadebe elevarse al valorcritico
de corriente de compuerta
 SE utilizaparaaplicacionesde conmutacióndel altovoltaje yaltacorriente
 Combinacaracterísticasde entradaMOSFET y salidaBJT
 El tipode excitaciónde entradaes pormediode voltaje
 Frecuenciade operaciónesmedia
 Velocidadde conmutaciónde media

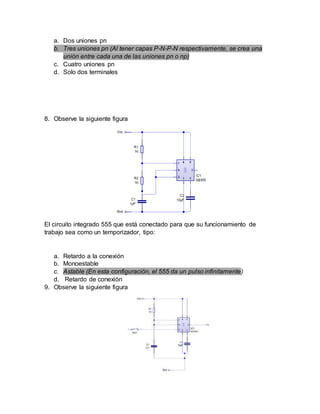

4. a. Dos uniones pn
b. Tres uniones pn (Al tener capas P-N-P-N respectivamente, se crea una
unión entre cada una de las uniones pn o np)
c. Cuatro uniones pn
d. Solo dos terminales
8. Observe la siguiente figura
El circuito integrado 555 que está conectado para que su funcionamiento de
trabajo sea como un temporizador, tipo:
a. Retardo a la conexión
b. Monoestable
c. Astable (En esta configuración, el 555 da un pulso infinitamente)
d. Retardo de conexión
9. Observe la siguiente figura

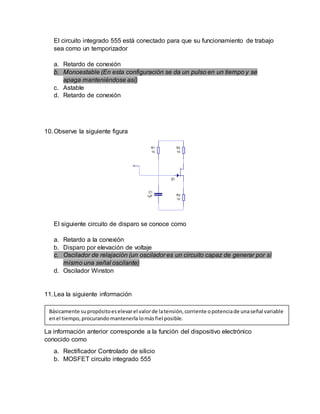

5. El circuito integrado 555 está conectado para que su funcionamiento de trabajo
sea como un temporizador
a. Retardo de conexión
b. Monoestable (En esta configuración se da un pulso en un tiempo y se
apaga manteniéndose así)
c. Astable
d. Retardo de conexión

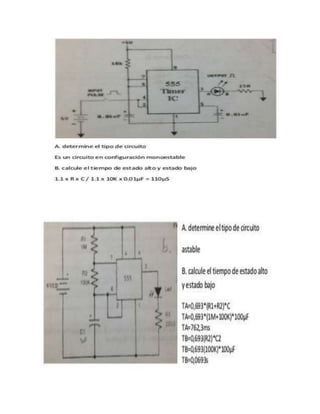

10.Observe la siguiente figura
El siguiente circuito de disparo se conoce como
a. Retardo a la conexión
b. Disparo por elevación de voltaje
c. Oscilador de relajación (un oscilador es un circuito capaz de generar por sí
mismo una señal oscilante)
d. Oscilador Winston
11.Lea la siguiente información
La información anterior corresponde a la función del dispositivo electrónico
conocido como
a. Rectificador Controlado de silicio
b. MOSFET circuito integrado 555
Básicamente supropósitoeselevarel valorde latensión,corriente opotenciade unaseñal variable
enel tiempo,procurandomantenerla lomásfiel posible.

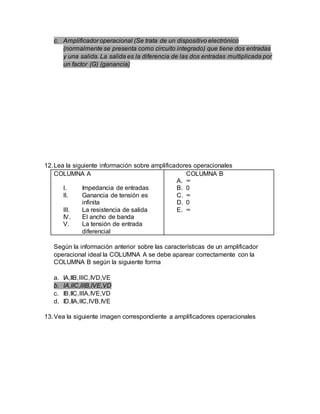

6. c. Amplificador operacional (Se trata de un dispositivo electrónico
(normalmente se presenta como circuito integrado) que tiene dos entradas
y una salida. La salida es la diferencia de las dos entradas multiplicada por
un factor (G) (ganancia)
12.Lea la siguiente información sobre amplificadores operacionales
COLUMNA A
I. Impedancia de entradas
II. Ganancia de tensión es
infinita
III. La resistencia de salida
IV. El ancho de banda
V. La tensión de entrada
diferencial
COLUMNA B
A. ∞
B. 0
C. ∞
D. 0
E. ∞
Según la información anterior sobre las características de un amplificador
operacional ideal la COLUMNA A se debe aparear correctamente con la
COLUMNA B según la siguiente forma
a. IA,IIB,IIIC,IVD,VE
b. IA,IIC,IIIB,IVE,VD
c. IB,IIC,IIIA,IVE,VD
d. ID,IIA,IIC,IVB,IVE

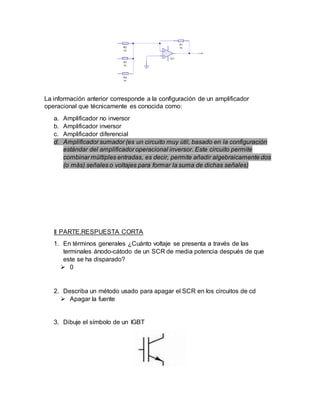

13.Vea la siguiente imagen correspondiente a amplificadores operacionales

7. La información anterior corresponde a la configuración de un amplificador
operacional que técnicamente es conocida como:
a. Amplificador no inversor
b. Amplificador inversor
c. Amplificador diferencial
d. Amplificador sumador (es un circuito muy útil, basado en la configuración
estándar del amplificador operacional inversor. Este circuito permite
combinar múltiples entradas, es decir, permite añadir algebraicamente dos
(o más) señales o voltajes para formar la suma de dichas señales)
II PARTE.RESPUESTA CORTA
1. En términos generales ¿Cuánto voltaje se presenta a través de las
terminales ánodo-cátodo de un SCR de media potencia después de que
este se ha disparado?
 0
2. Describa un método usado para apagar el SCR en los circuitos de cd
 Apagar la fuente
3. Dibuje el símbolo de un IGBT

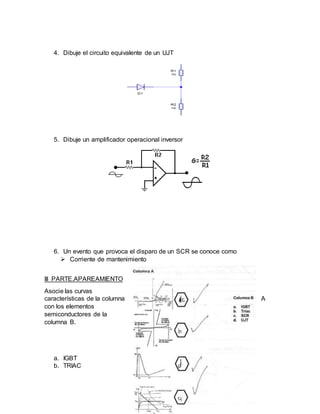

8. 4. Dibuje el circuito equivalente de un UJT
5. Dibuje un amplificador operacional inversor
6. Un evento que provoca el disparo de un SCR se conoce como
 Corriente de mantenimiento
III PARTE.APAREAMIENTO
Asocie las curvas
características de la columna A
con los elementos
semiconductores de la
columna B.
a. IGBT
b. TRIAC

9. c. SCR
d. UJT

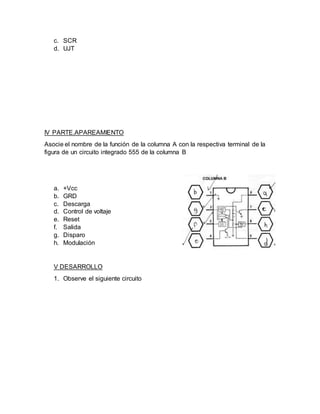

IV PARTE.APAREAMIENTO
Asocie el nombre de la función de la columna A con la respectiva terminal de la
figura de un circuito integrado 555 de la columna B
a. +Vcc
b. GRD
c. Descarga
d. Control de voltaje
e. Reset
f. Salida
g. Disparo
h. Modulación
V DESARROLLO
1. Observe el siguiente circuito
