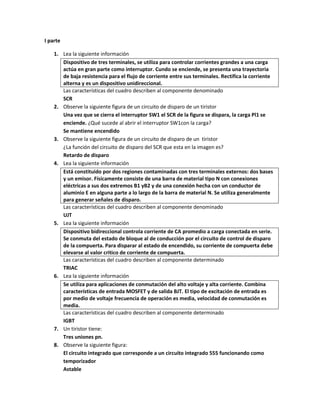

1. I parte
1. Lea la siguiente información
Dispositivo de tres terminales, se utiliza para controlar corrientes grandes a una carga
actúa en gran parte como interruptor. Cundo se enciende, se presenta una trayectoria
de baja resistencia para el flujo de corriente entre sus terminales. Rectifica la corriente
alterna y es un dispositivo unidireccional.
Las características del cuadro describen al componente denominado
SCR
2. Observe la siguiente figura de un circuito de disparo de un tiristor
Una vez que se cierra el interruptor SW1 el SCR de la figura se dispara, la carga Pl1 se
enciende. ¿Qué sucede al abrir el interruptor SW1con la carga?
Se mantiene encendido
3. Observe la siguiente figura de un circuito de disparo de un tiristor
¿La función del circuito de disparo del SCR que esta en la imagen es?
Retardo de disparo
4. Lea la siguiente información
Está constituido por dos regiones contaminadas con tres terminales externos: dos bases
y un emisor. Físicamente consiste de una barra de material tipo N con conexiones
eléctricas a sus dos extremos B1 yB2 y de una conexión hecha con un conductor de
aluminio E en alguna parte a lo largo de la barra de material N. Se utiliza generalmente
para generar señales de disparo.
Las características del cuadro describen al componente denominado
UJT
5. Lea la siguiente información
Dispositivo bidireccional controla corriente de CA promedio a carga conectada en serie.
Se conmuta del estado de bloque al de conducción por el circuito de control de disparo
de la compuerta. Para disparar al estado de encendido, su corriente de compuerta debe
elevarse al valor critico de corriente de compuerta.
Las características del cuadro describen al componente determinado
TRIAC
6. Lea la siguiente información
Se utiliza para aplicaciones de conmutación del alto voltaje y alta corriente. Combina
características de entrada MOSFET y de salida BJT. El tipo de excitación de entrada es
por medio de voltaje frecuencia de operación es media, velocidad de conmutación es
media.
Las características del cuadro describen al componente determinado
IGBT
7. Un tiristor tiene:
Tres uniones pn.
8. Observe la siguiente figura:
El circuito integrado que corresponde a un circuito integrado 555 funcionando como
temporizador
Astable

2. 9. Observe la siguiente figura
El circuito integrado que corresponde a un circuito integrado 555 funcionando como
temporizador
Monoestable
10. Observe la siguiente figura
El siguiente circuito de disparo de conocer como
Oscilador de relajación
II Parte. Respuesta corta
1. En términos generales ¿Cuánto voltaje se presenta atreves de los terminales anodo-
catodo de un SCR de media potencia después de que se ha disparado?
0v
2. Describa los métodos usados para apagar un SCR en los circuitos de CD
Metodo estatico: es cuando la corriente pasa por cero entonces al estra en cero el SCR se
apaga de forma natural.
Metodo dinamico: es cuando se le coloca a un circuito externo y se le apaga de forma
forzada.
3. Dibuje el símbolo de un IGBT:
4. Dibuje el circuito equivalente de un UJT:
5. Mencione dos formas de apagar un tiristor:
Cuando la corriente pasa por cero, o un corto.
6. Dos eventos que provocan el disparo del SCR se conocen como:
Corriente de compuerta y cuando está en la zona de saturación.
7. Dibuje la curva característica de un diodo Zener.

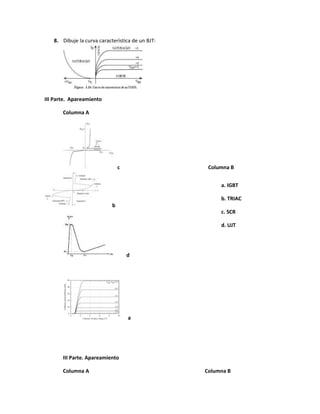

3. 8. Dibuje la curva característica de un BJT:
III Parte. Apareamiento
Columna A
c Columna B
b
d
a
III Parte. Apareamiento
Columna A Columna B
a. IGBT
b. TRIAC
c. SCR
d. UJT

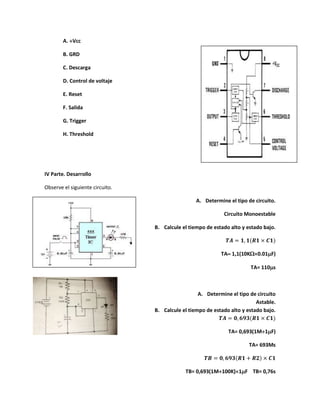

4. A. Vcc
B. GRD
C. Descarga
D. Control de voltaje
E. Reset
F. Salida
G. Trigger
H. Threshold
IV Parte. Desarrollo
Observe el siguiente circuito.
A. Determine el tipo de circuito.
Circuito Monoestable
B. Calcule el tiempo de estado alto y estado bajo.
𝑻𝑨 = 𝟏, 𝟏(𝑹𝟏 × 𝑪𝟏)
TA 1,1(10K0.01F)
TA= 110s
A. Determine el tipo de circuito
Astable.
B. Calcule el tiempo de estado alto y estado bajo.
𝑻𝑨 = 𝟎, 𝟔𝟗𝟑(𝑹𝟏 × 𝑪𝟏)
TA= 0,693(1M1F)
TA= 693Ms
𝑻𝑩 = 𝟎, 𝟔𝟗𝟑(𝑹𝟏 + 𝑹𝟐) × 𝑪𝟏
TB= 0,693(1M100K)1F TB= 0,76s
