Dispositivos de
Electrónica.
Alejandra Badilla Delgado.
Electrotecnia 11-11

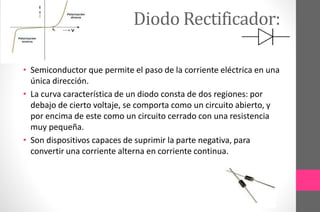

Diodo Rectificador:
• Semiconductor que permite el paso de la corriente eléctrica en una
única dirección.
• La curva característica de un diodo consta de dos regiones: por
debajo de cierto voltaje, se comporta como un circuito abierto, y
por encima de este como un circuito cerrado con una resistencia
muy pequeña.
• Son dispositivos capaces de suprimir la parte negativa, para
convertir una corriente alterna en corriente continua.

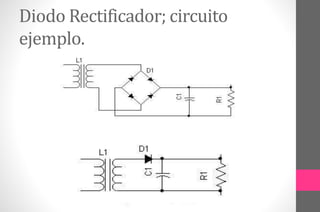

Diodo Rectificador; circuito
ejemplo.

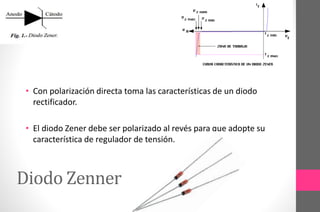

Diodo Zenner
• Con polarización directa toma las características de un diodo
rectificador.
• El diodo Zener debe ser polarizado al revés para que adopte su
característica de regulador de tensión.

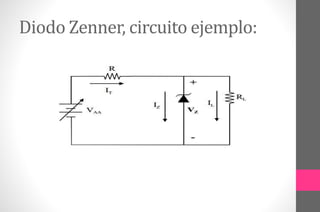

Diodo Zenner, circuito ejemplo:

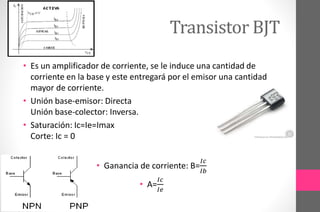

Transistor BJT
• Es un amplificador de corriente, se le induce una cantidad de
corriente en la base y este entregará por el emisor una cantidad
mayor de corriente.
• Unión base-emisor: Directa
Unión base-colector: Inversa.
• Saturación: Ic=Ie=Imax
Corte: Ic = 0
• Ganancia de corriente: B=
𝐼𝑐
𝐼𝑏
• A=
𝐼𝑐
𝐼𝑒
Transistor BJT, circuito ejemplo:
Transistor MOSFET
• Dispositivos de efecto de campo que utilizan un campo
eléctrico para crear un canal de conducción.
• La corriente de salida es controlada por un tensión de entrada.
• MOSFET de canal N o NMOS
• MOSFET de canal P o PMOS.

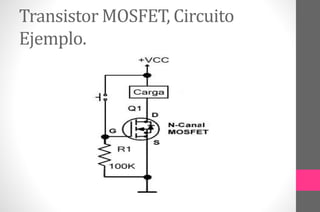

Transistor MOSFET, Circuito
Ejemplo.

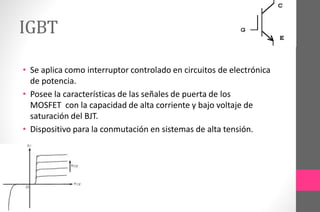

IGBT
• Se aplica como interruptor controlado en circuitos de electrónica
de potencia.
• Posee la características de las señales de puerta de los
MOSFET con la capacidad de alta corriente y bajo voltaje de
saturación del BJT.
• Dispositivo para la conmutación en sistemas de alta tensión.

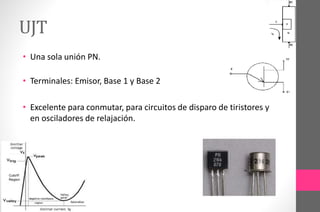

UJT
• Una sola unión PN.
• Terminales: Emisor, Base 1 y Base 2
• Excelente para conmutar, para circuitos de disparo de tiristores y
en osciladores de relajación.

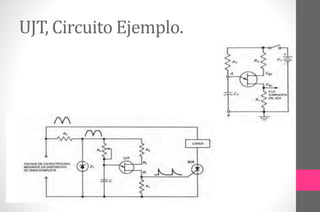

UJT, Circuito Ejemplo.

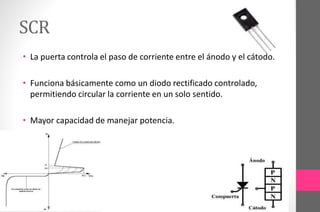

SCR
• La puerta controla el paso de corriente entre el ánodo y el cátodo.
• Funciona básicamente como un diodo rectificado controlado,
permitiendo circular la corriente en un solo sentido.
• Mayor capacidad de manejar potencia.

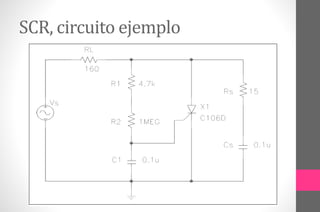

SCR, circuito ejemplo
TRIAC
• Dispositivo bidireccional.
• Se puede disparar con corrientes entrantes y salientes.
• Aplicaciones de “Baja potencia.”

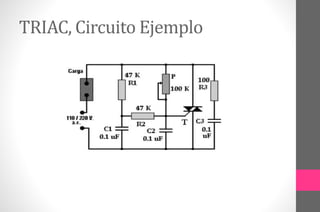

TRIAC, Circuito Ejemplo

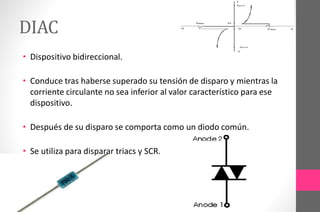

DIAC
• Dispositivo bidireccional.
• Conduce tras haberse superado su tensión de disparo y mientras la
corriente circulante no sea inferior al valor característico para ese
dispositivo.
• Después de su disparo se comporta como un diodo común.
• Se utiliza para disparar triacs y SCR.
DIAC, circuito ejemplo

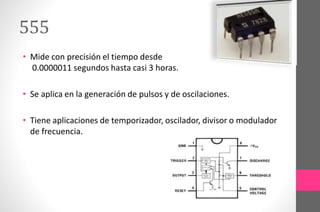

555
• Mide con precisión el tiempo desde
0.0000011 segundos hasta casi 3 horas.
• Se aplica en la generación de pulsos y de oscilaciones.
• Tiene aplicaciones de temporizador, oscilador, divisor o modulador
de frecuencia.
555
Astable
• Tiempo alto: 𝑡1 = 0.693 ∙ (𝑅1 +
𝑅2) ∙ 𝐶
• Tiempo bajo: 𝑡2 = 0.693 ∙ 𝑅2 ∙ 𝐶
• Frecuencia:
1
0.693∙𝐶∙(𝑅1+2∙𝑅2)
Monoestable
• T = 1.1 ∙ R ∙ C

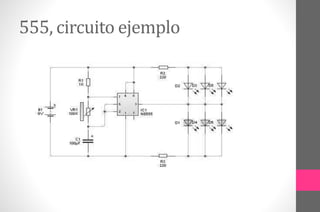

555, circuito ejemplo

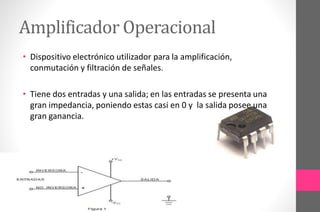

Amplificador Operacional
• Dispositivo electrónico utilizador para la amplificación,
conmutación y filtración de señales.
• Tiene dos entradas y una salida; en las entradas se presenta una
gran impedancia, poniendo estas casi en 0 y la salida posee una
gran ganancia.

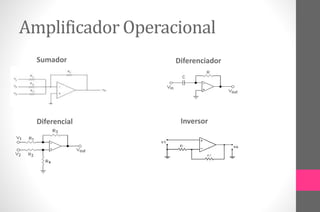

Amplificador Operacional
Sumador
Diferencial
Diferenciador
Inversor
Amplificador Operacional,
circuito ejemplo:
Compuertas Lógicas
• Suman, multiplican, niegan o afirman, incluyen o excluyen según
sus propiedades lógicas.
• Permite la elevada integración de transistores actuando como
conmutadores en redes lógicas dentro de un pequeño circuito
integrado.
• Cada una de las compuertas lógicas se las representa mediante
un símbolo, y la operación que realiza (Operación lógica) se
corresponde con una tabla.
CompuertasLógicas
AND
NAND
OR
NOR
XNOR

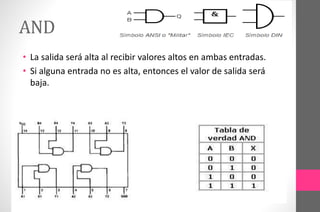

AND
• La salida será alta al recibir valores altos en ambas entradas.
• Si alguna entrada no es alta, entonces el valor de salida será
baja.

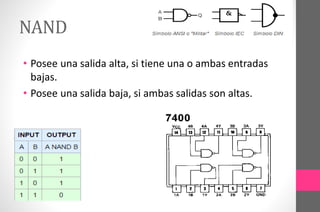

NAND
• Posee una salida alta, si tiene una o ambas entradas
bajas.
• Posee una salida baja, si ambas salidas son altas.

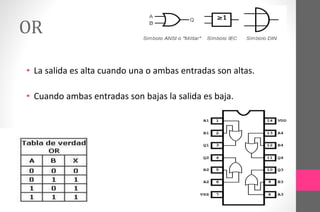

OR
• La salida es alta cuando una o ambas entradas son altas.
• Cuando ambas entradas son bajas la salida es baja.

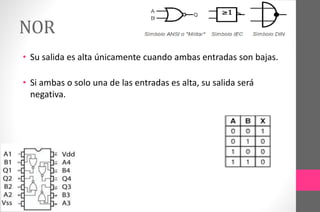

NOR
• Su salida es alta únicamente cuando ambas entradas son bajas.
• Si ambas o solo una de las entradas es alta, su salida será
negativa.

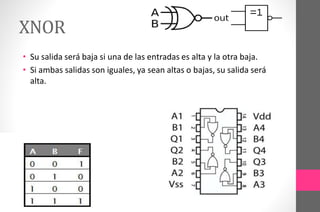

XNOR
• Su salida será baja si una de las entradas es alta y la otra baja.
• Si ambas salidas son iguales, ya sean altas o bajas, su salida será
alta.

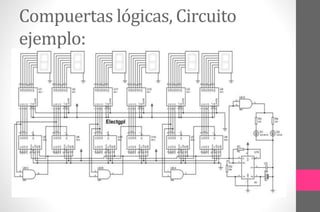

Compuertas lógicas, Circuito
ejemplo:
