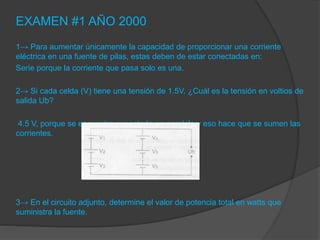

2. EXAMEN #1 AÑO 2000
1→ Para aumentar únicamente la capacidad de proporcionar una corriente
eléctrica en una fuente de pilas, estas deben de estar conectadas en:
Serie porque la corriente que pasa solo es una.
2→ Si cada celda (V) tiene una tensión de 1.5V. ¿Cuál es la tensión en voltios de
salida Ub?
4.5 V, porque se encuentra conectado en paralelo y eso hace que se sumen las
corrientes.
3→ En el circuito adjunto, determine el valor de potencia total en watts que
suministra la fuente.

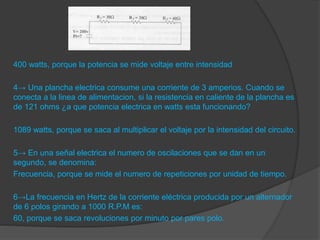

3. 400 watts, porque la potencia se mide voltaje entre intensidad
4→ Una plancha electrica consume una corriente de 3 amperios. Cuando se
conecta a la linea de alimentacion, si la resistencia en caliente de la plancha es
de 121 ohms ¿a que potencia electrica en watts esta funcionando?
1089 watts, porque se saca al multiplicar el voltaje por la intensidad del circuito.
5→ En una señal electrica el numero de oscilaciones que se dan en un
segundo, se denomina:
Frecuencia, porque se mide el numero de repeticiones por unidad de tiempo.
6→La frecuencia en Hertz de la corriente eléctrica producida por un alternador
de 6 polos girando a 1000 R.P.M es:
60, porque se saca revoluciones por minuto por pares polo.

4. 7→ En el circuito adjunto, la frecuencia en Hertz de la fuente es
60, porque en el circuito se muestra que eso es lo que entra.
8→ En el circuito representado, determine la magnitud en ohmnios de la
impedancia:
A.20
B.50
C.100
D.200

5. 9→Al polarizar un transistor PNP en forma directa, como indica la figura tanto
entre la base y el emisor, como entre la base-colector, este funciona en su zona:
Saturación, porque las uniones se polarizan directamente y se hará como
interruptor.
10→ Analice el siguiente esquema, ¿A cual circuito de rectificación
corresponde?
Rectificador de media onda porque posee un solo diodo.
11→¿Cuál es el valor de la corriente total en Amperios que circula por el circuito?
3ª, porque se suman las resistencias, luego quedan en serie, y se puede calcular
bien.

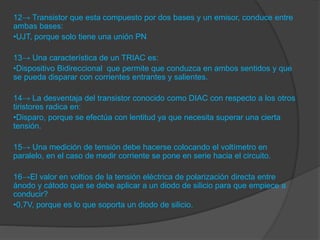

6. 12→ Transistor que esta compuesto por dos bases y un emisor, conduce entre
ambas bases:
•UJT, porque solo tiene una unión PN
13→ Una característica de un TRIAC es:
•Dispositivo Bidireccional que permite que conduzca en ambos sentidos y que
se pueda disparar con corrientes entrantes y salientes.
14→ La desventaja del transistor conocido como DIAC con respecto a los otros
tiristores radica en:
•Disparo, porque se efectúa con lentitud ya que necesita superar una cierta
tensión.
15→ Una medición de tensión debe hacerse colocando el voltímetro en
paralelo, en el caso de medir corriente se pone en serie hacia el circuito.
16→El valor en voltios de la tensión eléctrica de polarización directa entre
ánodo y cátodo que se debe aplicar a un diodo de silicio para que empiece a
conducir?
•0,7V, porque es lo que soporta un diodo de silicio.

7. 17→ A cual dispositivo pertenece la curva representada?
• Al diodo varicap
18→ Cual es el valor de la resistencia representada?
• 650 ohm y su tolerancia es de 2%
19→ ¿Quiénes son los portadores minoritarios en la base de un tiristor?
• Los huecos y los electrones libre porque depende del tipo de transistor a
utilizar.
20→ ¿En cual zona de las características de un diodo funciona este en
sentido directo?
•Zona de trabajo, porque es allí donde va conducir.
21→ Elemento semiconductor de tres electrodos uno de los cuales es de
mando (la puerta) y los otros dos son principales de conducción . El elemento
puede pasar de un estado de bloqueo a conducción en los dos sentidos de
polarización:
• TRIAC

8. 22→ Tomando en cuenta los puntos A, B y C del circuito, cual es la manera
correcta de conectar un amperímetro para medir el valor de R3?
• Serie abriendo el circuito en B, porque esta colocado al sentido de la
corriente.
23→ Algunos materiales férricos tienen la facilidad de permitir el paso de las
líneas de fuerza de un campo magnético:
•Permeabilidad magnética
24→ Materiales con alta conductividad magnética y permeabilidad magnética
relativa mayor a 1 (permeabilidad al vacío)
•Paramagnéticos
25→ ¿Cuál es el valor de la corriente según la Ley de Kirchhoff?
• 2,8 A
26→ ¿A cual dispositivo corresponde el símbolo anterior?
• Diodo zener

9. 27→ El símbolo anterior representa:
• SCR
28→ Que nombre recibe el tipo de corriente eléctrica que se caracteriza por
tener sus magnitudes tensión, intensidad y frecuencia:
• Corriente Alterna, porque posee frecuencia que son oscilaciones y la CD no
la posee.
29→ De acuerdo a la figura cual es la frecuencia de la señal senoidal?
•1.25HZ
30→ El símbolo anterior representa:
• Rectificador de onda completa.
31→ Que hace un capacitor a la tensión rizo:
• Lo que hace el capacitor es disminuir la tensión rizo.
32→La curva característica pertenece un dispositivo llamado:
TRIAC

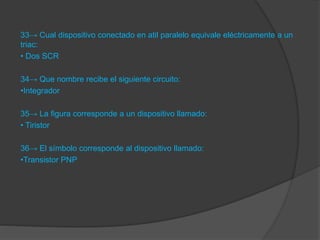

10. 33→ Cual dispositivo conectado en atil paralelo equivale eléctricamente a un
triac:
• Dos SCR
34→ Que nombre recibe el siguiente circuito:
•Integrador
35→ La figura corresponde a un dispositivo llamado:
• Tiristor
36→ El símbolo corresponde al dispositivo llamado:
•Transistor PNP
