2. Semiconductor que permite el paso de la
corriente eléctrica en una única dirección.
La curva característica de un diodo consta de
dos regiones: por debajo de cierto voltaje, se
comporta como un circuito abierto, y por
encima de este como un circuito cerrado con
una resistencia muy pequeña.
Son dispositivos capaces de suprimir la parte
negativa, para convertir una corriente alterna
en corriente continua.

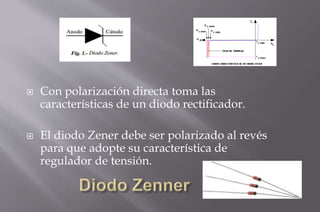

4. Con polarización directa toma las
características de un diodo rectificador.
El diodo Zener debe ser polarizado al revés
para que adopte su característica de
regulador de tensión.
6. Es un amplificador de corriente, se le induce una
cantidad de corriente en la base y este entregará
por el emisor una cantidad mayor de corriente.
Unión base-emisor: Directa
Unión base-colector: Inversa.
Saturación: Ic=Ie=Imax
Corte: Ic = 0
Ganancia de corriente: B=
𝐼𝑐
𝐼𝑏
A=
𝐼𝑐
𝐼𝑒
8. Dispositivos de efecto de campo que utilizan un
campo eléctrico para crear un canal de
conducción.
La corriente de salida es controlada por un
tensión de entrada.
MOSFET de canal N o NMOS
MOSFET de canal P o PMOS.
10. Se aplica como interruptor controlado en circuitos
de electrónica de potencia.
Posee la características de las señales de puerta de
los MOSFET con la capacidad de alta corriente y
bajo voltaje de saturación del BJT.
Dispositivo para la conmutación en sistemas
de alta tensión.
Precio por unidad:
550 colones
11. Una sola unión PN.
Terminales: Emisor, Base 1 y Base 2
Excelente para conmutar, para circuitos de
disparo de tiristores y en osciladores de relajación.

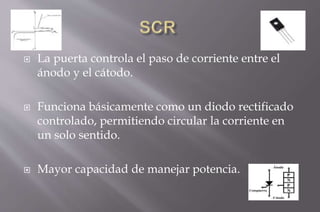

13. La puerta controla el paso de corriente entre el
ánodo y el cátodo.
Funciona básicamente como un diodo rectificado
controlado, permitiendo circular la corriente en
un solo sentido.
Mayor capacidad de manejar potencia.

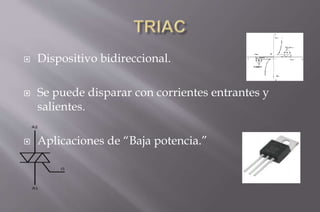

17. Dispositivo bidireccional.
Conduce tras haberse superado su tensión de
disparo y mientras la corriente circulante no sea
inferior al valor característico para ese dispositivo.
Después de su disparo se comporta como un
diodo común.
Se utiliza para disparar triacs y SCR.
19. Mide con precisión el tiempo desde
0.0000011 segundos hasta casi 3 horas.
Se aplica en la generación de pulsos y de
oscilaciones.
Tiene aplicaciones de temporizador, oscilador,
divisor o modulador de frecuencia.
20. ASTABLE MONOESTABLE
Tiempo alto: 𝑡1 = 0.693 ∙
(𝑅1 + 𝑅2) ∙ 𝐶
Tiempo bajo: 𝑡2 = 0.693 ∙ 𝑅2 ∙
𝐶
Frecuencia:
1
0.693∙𝐶∙(𝑅1+2∙𝑅2)
T = 1.1 ∙ R ∙ C
22. Dispositivo electrónico utilizador para la
amplificación, conmutación y filtración de señales.
Tiene dos entradas y una salida; en las entradas se
presenta una gran impedancia, poniendo estas
casi en 0 y la salida posee una gran ganancia.
25. Suman, multiplican, niegan o afirman, incluyen o
excluyen según sus propiedades lógicas.
Permite la elevada integración de transistores
actuando como conmutadores en redes lógicas dentro
de un pequeño circuito integrado.
Cada una de las compuertas lógicas se las representa
mediante un símbolo, y la operación que realiza
(Operación lógica) se corresponde con una tabla.
27. La salida será alta al recibir valores altos en ambas entradas.
Si alguna entrada no es alta, entonces el valor de salida será
baja.
Precio por unidad:
950 colones
28. Posee una salida alta, si tiene una o ambas
entradas bajas.
Posee una salida baja, si ambas salidas son altas.
Precio por unidad:
1050 colones
29. La salida es alta cuando una o ambas entradas son altas.
Cuando ambas entradas son bajas la salida es baja.
Precio por unidad:
1025 colones
30. Su salida es alta únicamente cuando ambas entradas son
bajas.
Si ambas o solo una de las entradas es alta, su salida será
negativa.
Precio por unidad:
1075 colones
31. Su salida será baja si una de las entradas es alta y
la otra baja.
Si ambas salidas son iguales, ya sean altas o bajas,
su salida será alta.
Precio por unidad:
1100 colones
