Este examen cubre temas relacionados con dispositivos de protección eléctrica como fusibles, interruptores automáticos y contactores. En la sección teórica se pide describir el funcionamiento de fusibles, interruptores automáticos e interruptor automático diferencial, así como indicar el concepto de tiempo de funcionamiento de contactores. En la sección práctica se pide dimensionar la corriente y conductor para motores eléctricos de diferentes potencias, y determinar el contactor para una carga de lámparas.

1. Examen IIdo. ELT 280
Teoría.-
1.- Describa el principio de funcionamiento de los fusibles a partir de la curva
características de funcionamiento.
2.- Defina la clase de función y servicio de los fusibles.
3.- Describa el funcionamiento de los interruptores automáticos a partir de la curva
característica de funcionamiento.
4.- Describa el funcionamiento del interruptor automático diferencial.
5.- Indique y describa el concepto del Tiempo de Funcionamiento de los contactores.
Practico.-
1.- Dimensionar la corriente nominal del dispositivo de protección y el calibre del
conductor eléctrico de las derivaciones y alimentador principal para conectar los
siguientes motores eléctricos.
Motor1; de 15 HP, Fp; 0.85
Motores 2, 3 y 4; de 11 HP, Fp; 0.85
Motores 5, 6 y 7; de 5.5 HP, Fp; 0.83
2.- Determinar el contactor para utilizar en un circuito trifásico que conecta 21
lamparas de descarga de 1000 (W), 7 lamparas por fase con factor de potencia
corregido a 0.9 y tensión de 400 (V).

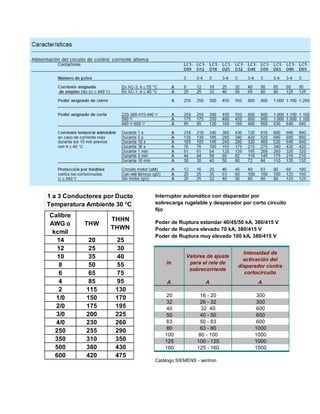

2. Calibre
AWG o
kcmil
THW
THHN
THWN
14 20 25
12 25 30
10 35 40
8 50 55
6 65 75
4 85 95
2 115 130
1/0 150 170
2/0 175 195
3/0 200 225
4/0 230 260
250 255 290
350 310 350
500 380 430
600 420 475
1 a 3 Conductores por Ducto
Temperatura Ambiente 30 °C
In
Valores de ajuste
para el rele de
sobrecorriente
Intensidad de
activación del
disparador contra
cortocircuito
A A A
20 16 - 20 300
32 26 - 32 300
40 32 40 600
50 40 - 50 600
63 50 - 63 600
80 63 - 80 1000
100 80 - 100 1000
125 100 - 125 1000
160 125 - 160 1500
Catálogo SIEMENS - sentron
Interruptor automático con disparador por
sobrecarga rugelable y desparador por corto circuito
fijo
Poder de Ruptura estandar 40/45/50 kA, 380/415 V
Poder de Ruptura elevado 70 kA, 380/415 V
Poder de Ruptura muy elevado 100 kA, 380/415 V

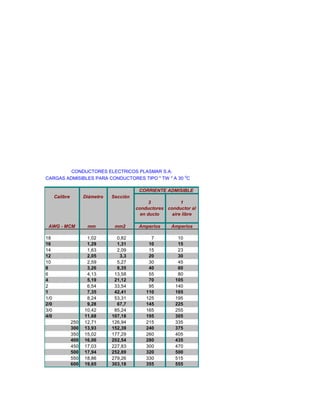

3. CARGAS ADMISIBLES PARA CONDUCTORES TIPO " TW " A 30
o
C
Calibre
AWG - MCM mm mm2
18 1,02 0,82 7 10
16 1,29 1,31 10 15
14 1,63 2,09 15 23
12 2,05 3,3 20 30
10 2,59 5,27 30 45
8 3,26 8,35 40 60
6 4,13 13,58 55 80
4 5,19 21,12 70 105
2 6,54 33,54 95 140
1 7,35 42,41 110 165
1/0 8,24 53,31 125 195
2/0 9,28 67,7 145 225
3/0 10,42 85,24 165 255
4/0 11,68 107,18 195 305
250 12,71 126,94 215 335
300 13,93 152,39 240 375
350 15,02 177,29 260 405
400 16,06 202,54 280 435
450 17,03 227,83 300 470
500 17,94 252,89 320 500
550 18,86 279,26 330 515
600 19,65 303,18 355 555
Amperios
CORRIENTE ADMISIBLE
1
conductor al
aire libre
Amperios
Diámetro Sección
3
conductores
en ducto
CONDUCTORES ELECTRICOS PLASMAR S.A.

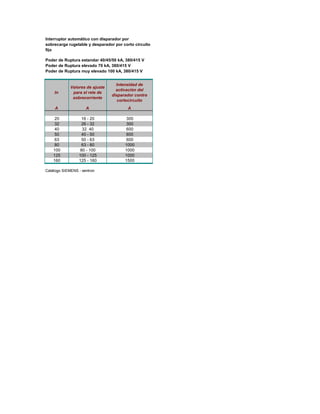

4. In
Valores de ajuste
para el rele de
sobrecorriente
Intensidad de
activación del
disparador contra
cortocircuito
A A A
20 16 - 20 300
32 26 - 32 300
40 32 40 600
50 40 - 50 600
63 50 - 63 600
80 63 - 80 1000
100 80 - 100 1000
125 100 - 125 1000
160 125 - 160 1500
Catálogo SIEMENS - sentron
Interruptor automático con disparador por
sobrecarga rugelable y desparador por corto circuito
fijo
Poder de Ruptura estandar 40/45/50 kA, 380/415 V
Poder de Ruptura elevado 70 kA, 380/415 V
Poder de Ruptura muy elevado 100 kA, 380/415 V
