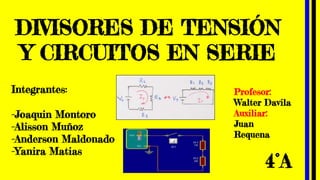

7. DIVISORES DE TENSIÓN
Y CIRCUITOS EN SERIE
Integrantes:
-Joaquin Montoro
-Alisson Muñoz
-Anderson Maldonado
-Yanira Matias
4°A
Profesor:
Walter Davila
Auxiliar:
Juan
Requena

8. PROCESO

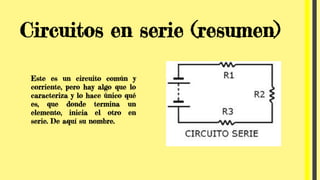

9. Circuitos en serie (resumen)
Este es un circuito común y
corriente, pero hay algo que lo
caracteriza y lo hace único qué
es, que donde termina un
elemento, inicia el otro en
serie. De aquí su nombre.

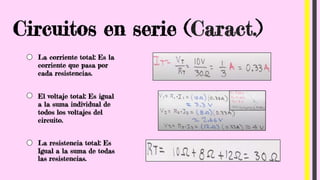

10. Circuitos en serie (Caract.)
La corriente total: Es la
corriente que pasa por
cada resistencias.
El voltaje total: Es igual
a la suma individual de
todos los voltajes del
circuito.
La resistencia total: Es
Igual a la suma de todas
las resistencias.

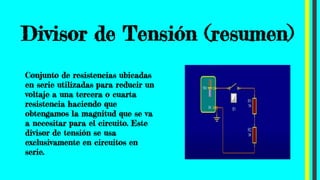

11. Divisor de Tensión (resumen)
Conjunto de resistencias ubicadas
en serie utilizadas para reducir un
voltaje a una tercera o cuarta
resistencia haciendo que
obtengamos la magnitud que se va
a necesitar para el circuito. Este
divisor de tensión se usa
exclusivamente en circuitos en
serie.

12. Circuito con dos
resistencias:
Este circuito se
caracteriza por:
● Estar en serie
● Tiene dos resistencias
● Fuente de tensión
● Interruptor
● Amperímetro y
Voltímetro

13. https://www.tinkercad.com/things/kHuIK96ebQ2-tremendous-densor/editel?tenant=circuits?sharecode=PByN4g8Sy9s-
1QyEOE7cC8f4yAWOC24OIyZbsIQvXXo

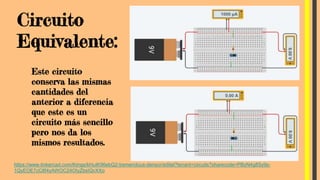

Circuito
Equivalente:
Este circuito
conserva las mismas
cantidades del
anterior a diferencia
que este es un
circuito más sencillo
pero nos da los
mismos resultados.

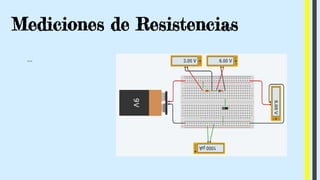

14. Mediciones de Resistencias
...

15. Nuevas Resistencias
#1 #2

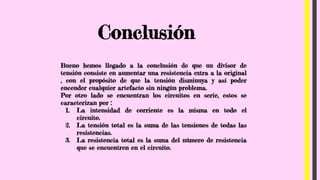

16. Conclusión
Bueno hemos llegado a la conclusión de que un divisor de
tensión consiste en aumentar una resistencia extra a la original
, con el propósito de que la tensión disminuya y así poder
encender cualquier artefacto sin ningún problema.
Por otro lado se encuentran los circuitos en serie, estos se
caracterizan por :
1. La intensidad de corriente es la misma en todo el
circuito.
2. La tensión total es la suma de las tensiones de todas las
resistencias.
3. La resistencia total es la suma del número de resistencia
que se encuentren en el circuito.

17. LOGRADO

18. Circuito Paralelo:

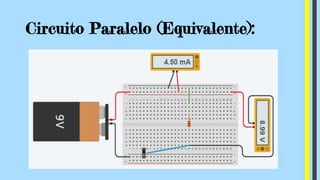

19. Circuito Paralelo (Equivalente):
