1. Identificación de la instrumentación nuclear básicaExperimento 1JUGANDO CON NEUTRONES EN EL REACTOR NUCLEAR RP0 (Dr. Agustín Zúñiga)INSTITUTO PERUANO DE ENERGÍA NUCLEAR – NOVIEMBRE DE 2009

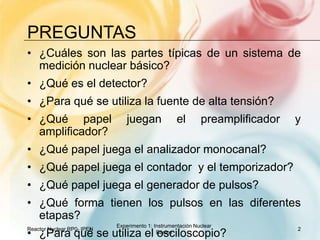

2. PREGUNTAS¿Cuáles son las partes típicas de un sistema de medición nuclear básico?¿Qué es el detector?¿Para qué se utiliza la fuente de alta tensión?¿Qué papel juegan el preamplificador y amplificador?¿Qué papel juega el analizador monocanal?¿Qué papel juega el contador y el temporizador?¿Qué papel juega el generador de pulsos?¿Qué forma tienen los pulsos en las diferentes etapas?¿Para qué se utiliza el osciloscopio?Reactor Nuclear RP0- IPEN2Experimento 1: Instrumentación Nuclear Básico

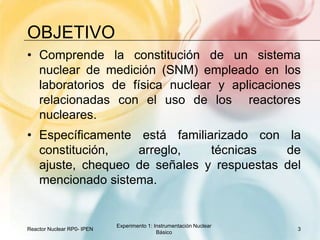

3. oBJETIVOComprende la constitución de un sistema nuclear de medición (SNM) empleado en los laboratorios de física nuclear y aplicaciones relacionadas con el uso de los reactores nucleares. Específicamente está familiarizado con la constitución, arreglo, técnicas de ajuste, chequeo de señales y respuestas del mencionado sistema. Reactor Nuclear RP0- IPEN3Experimento 1: Instrumentación Nuclear Básico

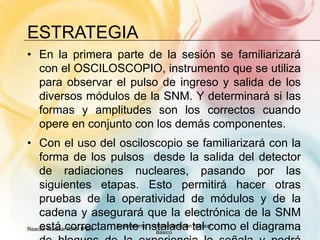

4. estrategiaEn la primera parte de la sesión se familiarizará con el OSCILOSCOPIO, instrumento que se utiliza para observar el pulso de ingreso y salida de los diversos módulos de la SNM. Y determinará si las formas y amplitudes son los correctos cuando opere en conjunto con los demás componentes.Con el uso del osciloscopio se familiarizará con la forma de los pulsos desde la salida del detector de radiaciones nucleares, pasando por las siguientes etapas. Esto permitirá hacer otras pruebas de la operatividad de módulos y de la cadena y asegurará que la electrónica de la SNM está correctamente instalada tal como el diagrama de bloques de la experiencia lo señala y podrá entonces continuar para resolver las preguntas y actividades propuestas.Reactor Nuclear RP0- IPEN4Experimento 1: Instrumentación Nuclear Básico

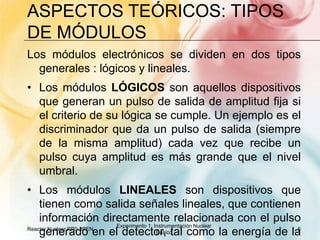

5. Aspectos teóricos: Tipos de módulosLos módulos electrónicos se dividen en dos tipos generales : lógicos y lineales. Los módulos LÓGICOS son aquellos dispositivos que generan un pulso de salida de amplitud fija si el criterio de su lógica se cumple. Un ejemplo es el discriminador que da un pulso de salida (siempre de la misma amplitud) cada vez que recibe un pulso cuya amplitud es más grande que el nivel umbral. Los módulos LINEALES son dispositivos que tienen como salida señales lineales, que contienen información directamente relacionada con el pulso generado en el detector, tal como la energía de la partícula incidente absorbida de un detector. Un ejemplo es el amplificador que da pulsos de tamaños proporcionales a la energía depositada en el detector.Reactor Nuclear RP0- IPEN5Experimento 1: Instrumentación Nuclear Básico

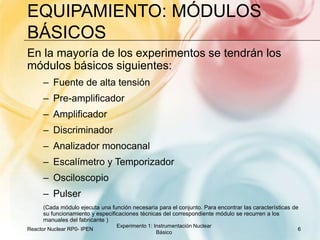

6. Equipamiento: Módulos básicosEn la mayoría de los experimentos se tendrán los módulos básicos siguientes: Fuente de alta tensiónPre-amplificadorAmplificadorDiscriminadorAnalizador monocanalEscalímetro y TemporizadorOsciloscopioPulser(Cada módulo ejecuta una función necesaria para el conjunto. Para encontrar las características de su funcionamiento y especificaciones técnicas del correspondiente módulo se recurren a los manuales del fabricante )Reactor Nuclear RP0- IPEN6Experimento 1: Instrumentación Nuclear Básico

7. Equipamiento: portanimReactor Nuclear RP0- IPENExperimento 1: Instrumentación Nuclear Básico7

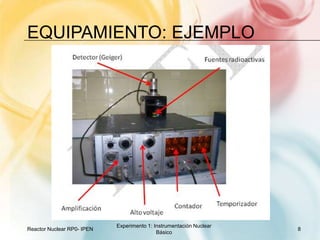

8. Equipamiento: ejemplo Reactor Nuclear RP0- IPENExperimento 1: Instrumentación Nuclear Básico8

9. El osciloscopioReactor Nuclear RP0- IPEN9Experimento 1: Instrumentación Nuclear Básico

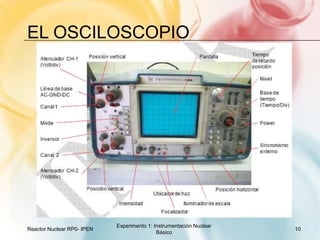

10. El osciloscopioReactor Nuclear RP0- IPENExperimento 1: Instrumentación Nuclear Básico10

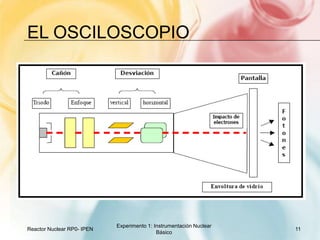

11. El osciloscopioReactor Nuclear RP0- IPEN11Experimento 1: Instrumentación Nuclear Básico

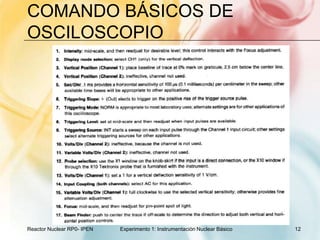

12. Comando básicos de osciloscopioReactor Nuclear RP0- IPEN12Experimento 1: Instrumentación Nuclear Básico

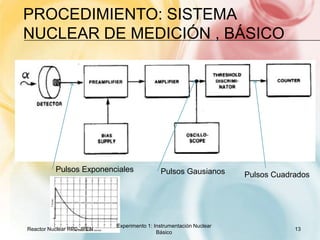

13. Procedimiento: Sistema nuclear de medición , básicoPulsos ExponencialesPulsos GausianosPulsos CuadradosReactor Nuclear RP0- IPEN13Experimento 1: Instrumentación Nuclear Básico

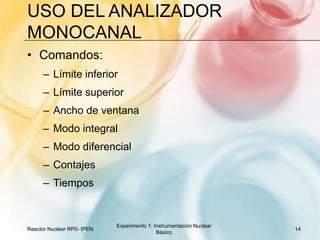

14. Uso del analizador monocanalComandos:Límite inferiorLímite superiorAncho de ventanaModo integralModo diferencial ContajesTiemposReactor Nuclear RP0- IPEN14Experimento 1: Instrumentación Nuclear Básico

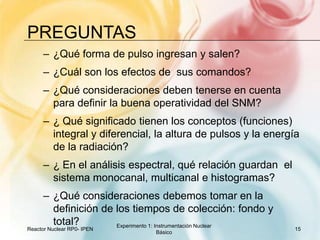

15. preguntas¿Qué forma de pulso ingresan y salen?¿Cuál son los efectos de sus comandos?¿Qué consideraciones deben tenerse en cuenta para definir la buena operatividad del SNM?¿ Qué significado tienen los conceptos (funciones) integral y diferencial, la altura de pulsos y la energía de la radiación?¿ En el análisis espectral, qué relación guardan el sistema monocanal, multicanal e histogramas?¿Qué consideraciones debemos tomar en la definición de los tiempos de colección: fondo y total?Reactor Nuclear RP0- IPEN15Experimento 1: Instrumentación Nuclear Básico

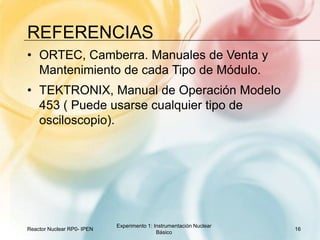

16. referenciasORTEC, Camberra. Manuales de Venta y Mantenimiento de cada Tipo de Módulo.TEKTRONIX, Manual de Operación Modelo 453 ( Puede usarse cualquier tipo de osciloscopio).Reactor Nuclear RP0- IPEN16Experimento 1: Instrumentación Nuclear Básico
