El documento describe los diferentes módulos y componentes de un analizador de hematología, incluyendo el módulo de procesamiento de muestras, la mesa de servicios comunes, el módulo CBC, y el módulo VCSn. Explica los principios de Coulter y la tecnología AMD utilizada para medir el volumen, conductividad y otros parámetros de las células de la sangre. También cubre los procedimientos de seguridad requeridos para manipular muestras de sangre.

1. Leidy Johana Jiménez Coqueco
Máster en Química Sostenible
Control de Procesos
Universidad de Zaragoza

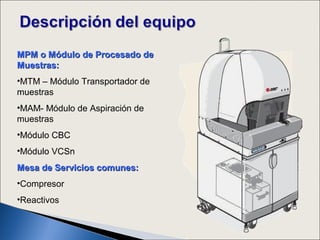

2. MPM o Módulo de Procesado de
Muestras:
•MTM – Módulo Transportador de
muestras

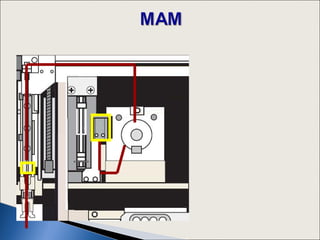

•MAM- Módulo de Aspiración de
muestras
•Módulo CBC
•Módulo VCSn
Mesa de Servicios comunes:
•Compresor
•Reactivos

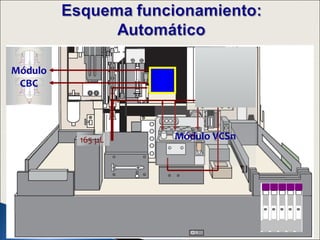

3. Módulo
CBC
165 μL Módulo VCSn

4. Módulo
CBC
165 μL
Módulo VCSn

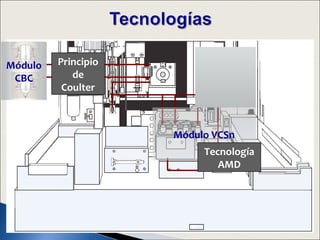

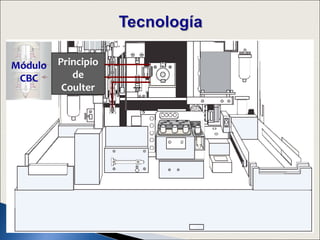

5. Módulo Principio
CBC de
Coulter
Módulo VCSn
Tecnología
AMD

7. Módulo Principio
CBC de
Coulter

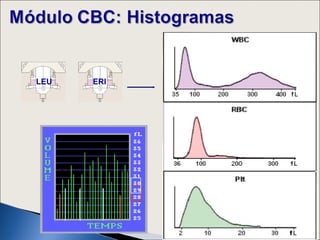

9. ALTO
LEU ERI
ANCHO

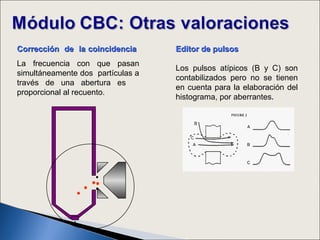

10. Corrección de la coincidencia Editor de pulsos
La frecuencia con que pasan
Los pulsos atípicos (B y C) son
simultáneamente dos partículas a
contabilizados pero no se tienen
través de una abertura es
en cuenta para la elaboración del
proporcional al recuento.
histograma, por aberrantes.

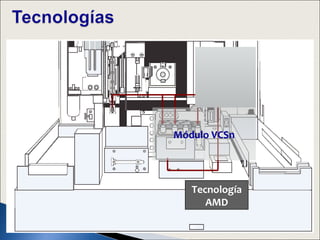

11. Módulo VCSn
Tecnología
AMD

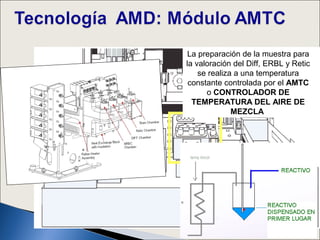

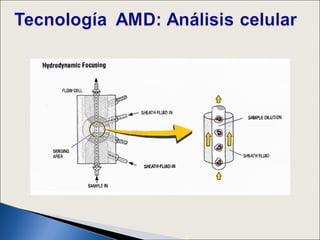

13. La preparación de la muestra para
la valoración del Diff, ERBL y Retic
se realiza a una temperatura
constante controlada por el AMTC
o CONTROLADOR DE
TEMPERATURA DEL AIRE DE
MEZCLA

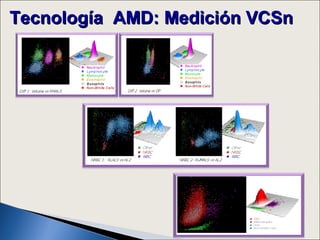

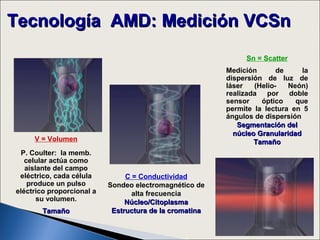

14. Tecnología AMD: Medición VCSn
Sn = Scatter
Medición de la
dispersión de luz de
láser (Helio- Neón)
realizada por doble
sensor óptico que
permite la lectura en 5
ángulos de dispersión
Segmentación del
núcleo Granularidad
V = Volumen Tamaño
P. Coulter: la memb.
celular actúa como
aislante del campo
eléctrico, cada célula C = Conductividad
produce un pulso Sondeo electromagnético de
eléctrico proporcional a alta frecuencia
su volumen. Núcleo/Citoplasma
Tamaño Estructura de la cromatina

15. Tecnología AMD: Medición VCSn

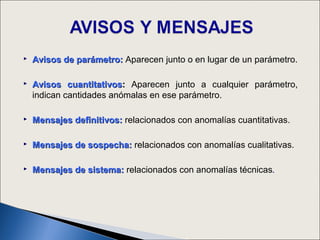

16.  Avisos de parámetro: Aparecen junto o en lugar de un parámetro.
 Avisos cuantitativos: Aparecen junto a cualquier parámetro,
indican cantidades anómalas en ese parámetro.
 Mensajes definitivos: relacionados con anomalías cuantitativas.
 Mensajes de sospecha: relacionados con anomalías cualitativas.
 Mensajes de sistema: relacionados con anomalías técnicas.

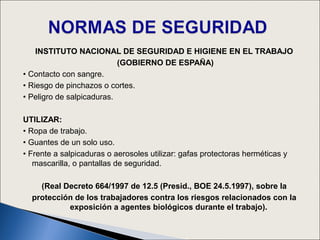

17. INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO
