El documento describe diferentes tipos de hardware de resonancia magnética, incluyendo imanes superconductores, permanentes y resistivos, así como bobinas de gradiente, RF, y antenas de transmisión y recepción. También cubre temas como blindaje magnético y eléctrico, sala de control, y refrigeración criogénica necesaria para imanes de alta intensidad.

1. Hardware en rmn

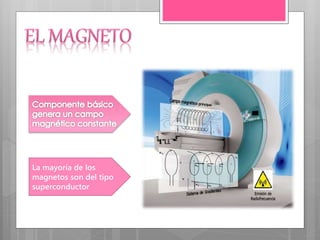

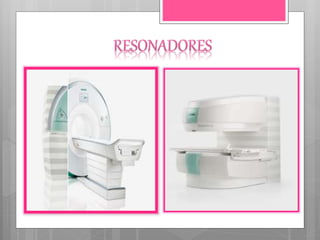

3. La mayoría de los
magnetos son del tipo
superconductor

4. SEGÚN LA INTENSIDAD DE SU CAMPO:
 Bajos 0.02 a 0.25T
 Medios 0.25 a 1T
 Altos por encima de 1T
SEGÚN SU TIPO:
 resistivos
 Permanentes
 super conductores

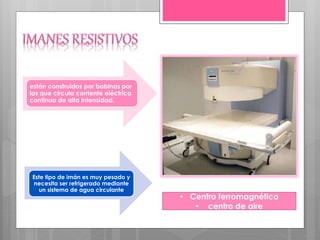

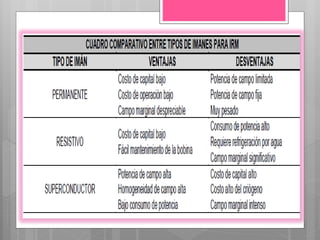

5. Este tipo de imán es muy pesado y
necesita ser refrigerado mediante
un sistema de agua circulante
están construidos por bobinas por
las que circula corriente eléctrica
continua de alta intensidad.
• Centro ferromagnético
• centro de aire

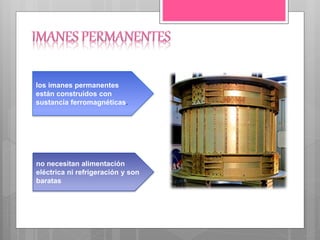

6. los imanes permanentes
están construidos con
sustancia ferromagnéticas.
no necesitan alimentación
eléctrica ni refrigeración y son
baratas

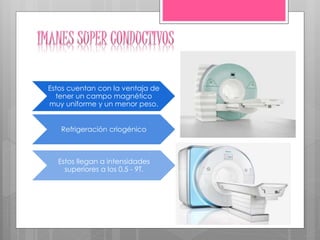

7. Estos cuentan con la ventaja de
tener un campo magnético
muy uniforme y un menor peso.
Refrigeración criogénico
Estos llegan a intensidades
superiores a los 0.5 - 9T.

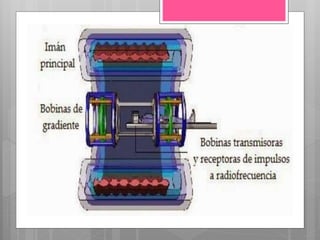

9. BOBINAS DE GRADIENTES
 Gradientes en Z
formada por unas bobinas ubicadas una frente a
otra perpendiculares al eje z.
o Gradiente en X e Y (Grad. X análoga al Y)
Bobinas que generan un campo positivo y
negativo en la opuesta.

11. BOBINAS de RF
 Son las encargadas de emitir el pulso de excitación y de leer
luego la señal.
La forma en la que reciben la señal
• detectan la señal en una sola dirección
transmitiendo y recibiendo en un solo
eje
Antena de volumen
lineal:
Phase Array .-antena formada por un conjunto de
bobinas de menor tamaño
• detectan la señal en dos direcciones
ortogonales recibiéndola en dos
canales el real y el imaginario
Antena de cuadratura:
.

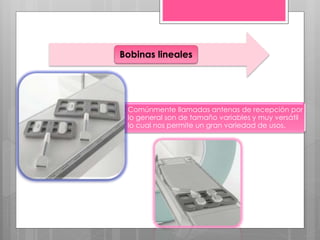

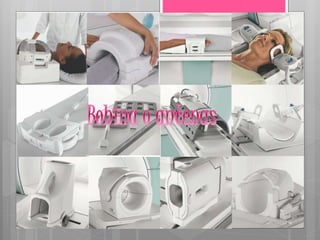

12. Bobinas lineales
Comúnmente llamadas antenas de recepción por
lo general son de tamaño variables y muy versátil
lo cual nos permite un gran variedad de usos.

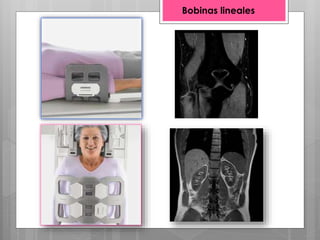

13. Bobinas lineales

14. Bobina de cuadratura
Lo particular de estas bobinas es que son de
mejor resolución que las superficie.

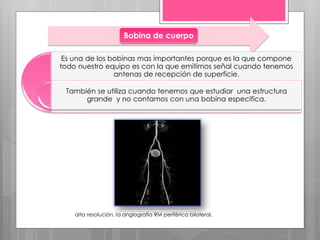

16. Bobina de cuerpo
Es una de los bobinas mas importantes porque es la que compone
todo nuestro equipo es con la que emitimos señal cuando tenemos
antenas de recepción de superficie.
También se utiliza cuando tenemos que estudiar una estructura
grande y no contamos con una bobina especifica.
alta resolución, la angiografía RM periférica bilateral.

17. Bobina phase array
Estas son bobinas de recepción de señal al igual que las
superficie con la diferencia que están compuestas por
un grupo de mas de 2 bobinas dentro de las mismas.
aplicaciones de cabeza estándar y avanzadas.

18. es muy adecuado para la biopsia de mama con lateral, medial y el acceso cráneo-caudal.
biopsia

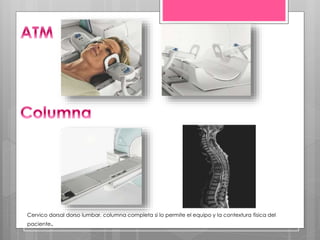

19. Cervico dorsal dorso lumbar, columna completa si lo permite el equipo y la contextura física del
paciente.

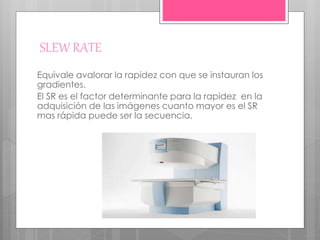

20. SLEW RATE
Equivale avalorar la rapidez con que se instauran los
gradientes.
El SR es el factor determinante para la rapidez en la
adquisición de las imágenes cuanto mayor es el SR
mas rápida puede ser la secuencia.

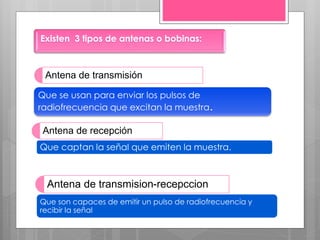

21. Antena de transmisión
Que se usan para enviar los pulsos de
radiofrecuencia que excitan la muestra.
Antena de recepción
Que captan la señal que emiten la muestra.
Antena de transmision-recepccion
Que son capaces de emitir un pulso de radiofrecuencia y
recibir la señal
Existen 3 tipos de antenas o bobinas:

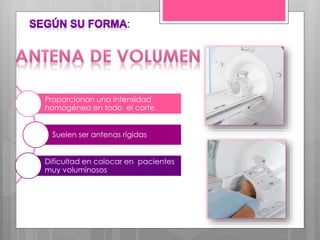

22. Proporcionan una intensidad
homogénea en todo el corte.
Suelen ser antenas rígidas
Dificultad en colocar en pacientes
muy voluminosos
:

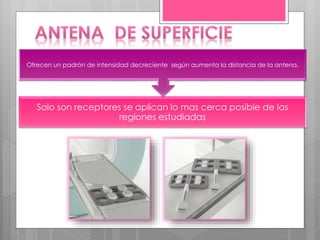

23. Solo son receptores se aplican lo mas cerca posible de las
regiones estudiadas
Ofrecen un padrón de intensidad decreciente según aumenta la distancia de la antena.

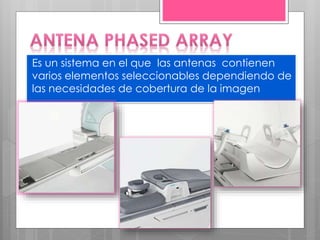

24. Es un sistema en el que las antenas contienen
varios elementos seleccionables dependiendo de
las necesidades de cobertura de la imagen

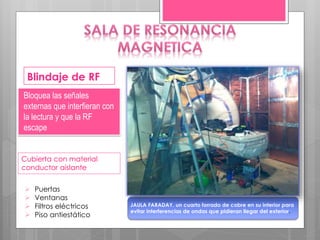

26. Blindaje de RF
Bloquea las señales
externas que interfieran con
la lectura y que la RF
escape
JAULA FARADAY. un cuarto forrado de cobre en su interior para
evitar interferencias de ondas que pidieran llegar del exterior.
 Puertas
 Ventanas
 Filtros eléctricos
 Piso antiestático
Cubierta con material
conductor aislante

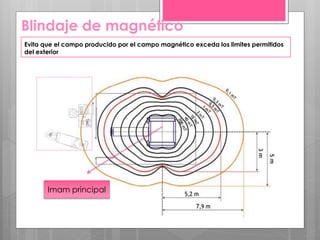

27. Imam principal
Blindaje de magnético
Evita que el campo producido por el campo magnético exceda los limites permitidos
del exterior

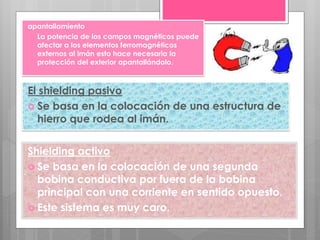

28. apantallamiento
 La potencia de los campos magnéticos puede
afectar a los elementos ferromagnéticos
externos al imán esto hace necesaria la
protección del exterior apantallándolo.
El shielding pasivo
 Se basa en la colocación de una estructura de
hierro que rodea al imán.
Shielding activo
 Se basa en la colocación de una segunda
bobina conductiva por fuera de la bobina
principal con una corriente en sentido opuesto.
 Este sistema es muy caro.

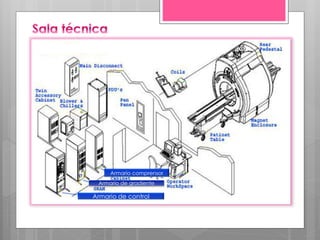

29. Armario de gradiente
Armario de control
Armario comprensor

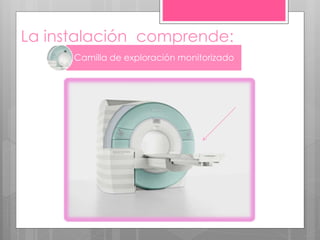

30. La instalación comprende:
Camilla de exploración monitorizado

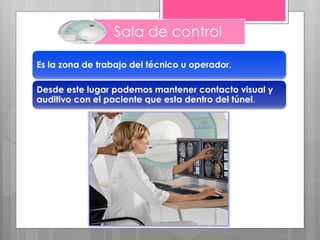

31. Sala de control
Es la zona de trabajo del técnico u operador.
Desde este lugar podemos mantener contacto visual y
auditivo con el paciente que esta dentro del túnel.

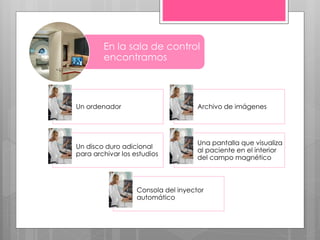

32. En la sala de control
encontramos
Un ordenador Archivo de imágenes
Un disco duro adicional
para archivar los estudios
Una pantalla que visualiza
al paciente en el interior
del campo magnético
Consola del inyector
automático

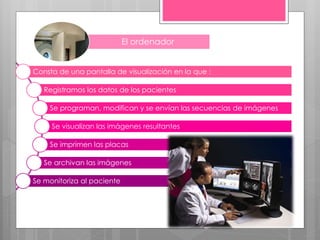

33. El ordenador
Consta de una pantalla de visualización en la que :
Registramos los datos de los pacientes
Se programan, modifican y se envían las secuencias de imágenes
Se visualizan las imágenes resultantes
Se imprimen las placas
Se archivan las imágenes
Se monitoriza al paciente

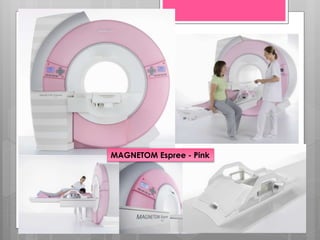

34. MAGNETOM Espree - Pink

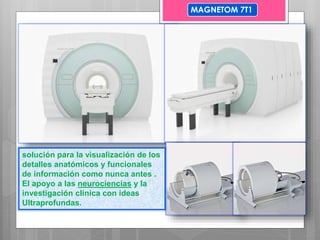

35. solución para la visualización de los
detalles anatómicos y funcionales
de información como nunca antes .
El apoyo a las neurociencias y la
investigación clínica con ideas
Ultraprofundas.
MAGNETOM 7T1

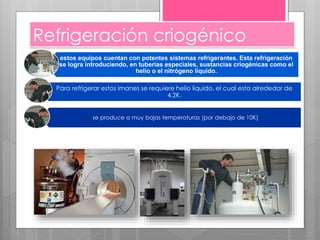

36. Refrigeración criogénico
estos equipos cuentan con potentes sistemas refrigerantes. Esta refrigeración
se logra introduciendo, en tuberías especiales, sustancias criogénicas como el
helio o el nitrógeno líquido.
Para refrigerar estos imanes se requiere helio liquido, el cual esta alrededor de
4,2K.
se produce a muy bajas temperaturas (por debajo de 10K)
