3. HISTORIA

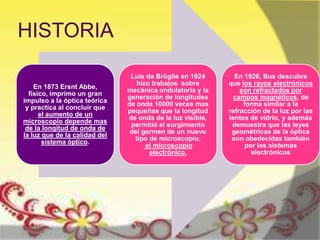

Luis de Bröglie en 1924 En 1926, Bus descubre
hizo trabajos sobre que los rayos electrónicos
En 1873 Ersnt Abbe,
mecánica ondulatoria y la son refractados por
físico, imprimo un gran
generación de longitudes campos magnéticos, de
impulso a la óptica teórica
de onda 10000 veces mas forma similar a la
y practica al concluir que
pequeñas que la longitud refracción de la luz por las
el aumento de un
de onda de la luz visible, lentes de vidrio, y además
microscopio depende mas
permitió el surgimiento demuestra que las leyes
de la longitud de onda de
del germen de un nuevo geométricas de la óptica
la luz que de la calidad del
tipo de microscopio, son obedecidas también
sistema óptico.
el microscopio por los sistemas
electrónico. electrónicos

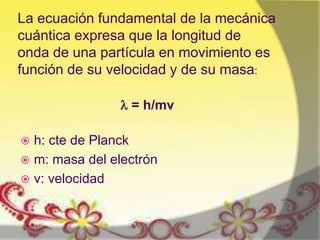

4. La ecuación fundamental de la mecánica
cuántica expresa que la longitud de
onda de una partícula en movimiento es
función de su velocidad y de su masa:
 = h/mv
 h: cte de Planck
 m: masa del electrón
 v: velocidad

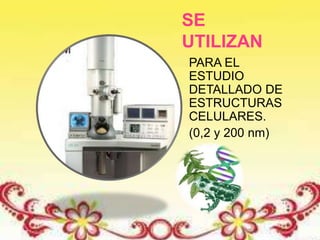

5. SE
UTILIZAN
PARA EL
ESTUDIO
DETALLADO DE
ESTRUCTURAS
CELULARES.
(0,2 y 200 nm)

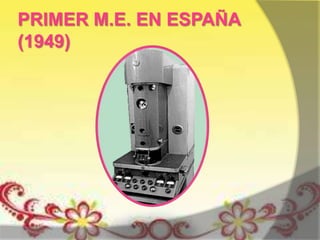

6. PRIMER M.E. EN ESPAÑA
(1949)

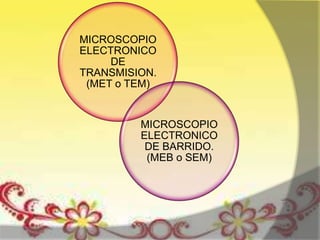

7. MICROSCOPIO
ELECTRONICO
DE
TRANSMISION.
(MET o TEM)
MICROSCOPIO
ELECTRONICO
DE BARRIDO.
(MEB o SEM)

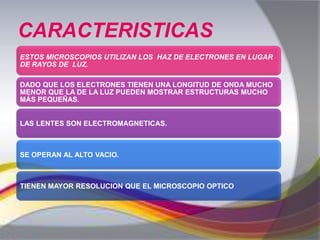

8. CARACTERISTICAS
ESTOS MICROSCOPIOS UTILIZAN LOS HAZ DE ELECTRONES EN LUGAR
DE RAYOS DE LUZ.
DADO QUE LOS ELECTRONES TIENEN UNA LONGITUD DE ONDA MUCHO
MENOR QUE LA DE LA LUZ PUEDEN MOSTRAR ESTRUCTURAS MUCHO
MÁS PEQUEÑAS.
LAS LENTES SON ELECTROMAGNETICAS.
SE OPERAN AL ALTO VACIO.
TIENEN MAYOR RESOLUCION QUE EL MICROSCOPIO OPTICO

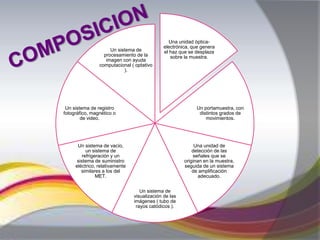

9. Una unidad óptica-
electrónica, que genera
Un sistema de el haz que se desplaza
procesamiento de la sobre la muestra.
imagen con ayuda
computacional ( optativo
).
Un sistema de registro Un portamuestra, con
fotográfico, magnético o distintos grados de
de video. movimientos.
Un sistema de vacío, Una unidad de
un sistema de detección de las
refrigeración y un señales que se
sistema de suministro originan en la muestra,
eléctrico, relativamente seguida de un sistema
similares a los del de amplificación
MET. adecuado.
Un sistema de
visualización de las
imágenes ( tubo de
rayos catódicos ).

13. MICROSCOPIO
ELECTRONICO DE
TRANSMISION (MET).
 El microscopio
electrónico de
transmisión
(T.E.M.)
consiguió
aumentos de
100.000 X. Fue
desarrollado
por Max Knoll
y Ernst Ruska
en Alemania en
1931

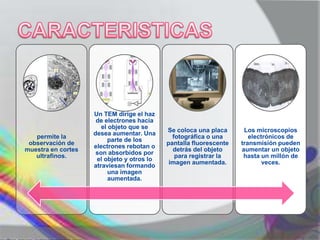

14. Un TEM dirige el haz
de electrones hacia
el objeto que se
Se coloca una placa Los microscopios
desea aumentar. Una
permite la fotográfica o una electrónicos de
parte de los
observación de pantalla fluorescente transmisión pueden
electrones rebotan o
muestra en cortes detrás del objeto aumentar un objeto
son absorbidos por
ultrafinos. para registrar la hasta un millón de
el objeto y otros lo
imagen aumentada. veces.
atraviesan formando
una imagen
aumentada.

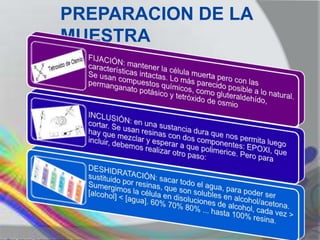

15. PREPARACION DE LA
MUESTRA

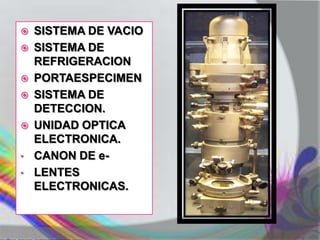

17.  SISTEMA DE VACIO
 SISTEMA DE
REFRIGERACION
 PORTAESPECIMEN
 SISTEMA DE
DETECCION.
 UNIDAD OPTICA
ELECTRONICA.
• CANON DE e-
• LENTES
ELECTRONICAS.

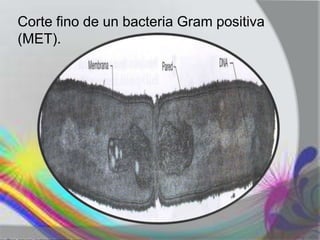

18. Corte fino de un bacteria Gram positiva
(MET).

19.  En 1938, Von Ardenne diseña un nuevo
tipo de microscopio, con el objeto de
estudiar muestras relativamente
gruesas.

20. 





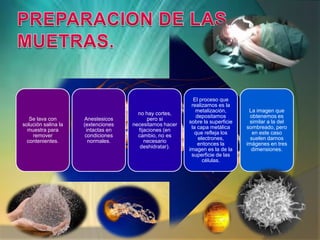

21. El proceso que
realizamos es la
metalización, La imagen que
no hay cortes,
depositamos obtenemos es
Se lava con Anestesicos pero si
sobre la superficie similar a la del
solución salina la (extenciones necesitamos hacer
la capa metálica sombreado, pero
muestra para intactas en fijaciones (en
que refleja los en este caso
remover condiciones cambio, no es
electrones, suelen darnos
contenientes. normales. necesario
entonces la imágenes en tres
deshidratar).
imagen es la de la dimensiones.
superficie de las
células.

22.  SISTEMA DE VACIO
 SISTEMA DE
REFRIGERACION
 PORTAESPECIMEN
 SISTEMA DE
BARRIDO
 SISTEMA DE
DETECCION.
 UNIDAD OPTICA
ELECTRONICA.
• CANON DE e-
• LENTES
ELECTRONICAS.

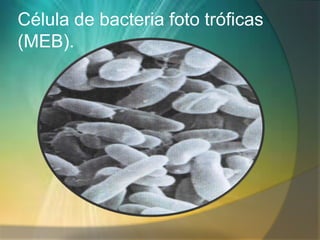

23. Célula de bacteria foto tróficas
(MEB).

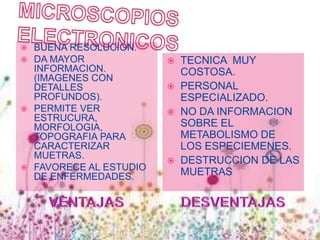

24.  BUENA RESOLUCION.
 DA MAYOR  TECNICA MUY
INFORMACION. COSTOSA.
(IMAGENES CON
DETALLES  PERSONAL
PROFUNDOS). ESPECIALIZADO.
 PERMITE VER  NO DA INFORMACION
ESTRUCURA,
MORFOLOGIA, SOBRE EL
TOPOGRAFIA PARA METABOLISMO DE
CARACTERIZAR LOS ESPECIEMENES.
MUETRAS.
 DESTRUCCION DE LAS
 FAVORECE AL ESTUDIO
DE ENFERMEDADES. MUETRAS

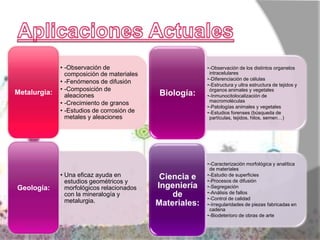

25. • -Observación de •-Observación de los distintos organelos
composición de materiales intracelulares
•-Diferenciación de células
• -Fenómenos de difusión •-Estructura y ultra estructura de tejidos y
• -Composición de órganos animales y vegetales
Metalurgia: aleaciones Biología: •-Inmunocitolocalización de
macromoléculas
• -Crecimiento de granos
•-Patologías animales y vegetales
• -Estudios de corrosión de •-Estudios forenses (búsqueda de
metales y aleaciones partículas, tejidos, hilos, semen…)
•-Caracterización morfológica y analítica
de materiales
• Una eficaz ayuda en Ciencia e •-Estudio de superficies
estudios geométricos y •-Procesos de difusión
Geología: morfológicos relacionados Ingeniería •-Segregación
•-Análisis de fallos
con la mineralogía y de •-Control de calidad
metalurgia. Materiales: •-Irregularidades de piezas fabricadas en
cadena
•-Biodeterioro de obras de arte
