Este documento presenta una práctica operativa para el montaje y desmontaje del conjunto reductor corona eje sin fin de la grúa N° 23 de 150 toneladas en la acería de Palanquilla de SIDOR. Explica el proceso, partes, montaje, desmontaje, importancia y recomendaciones para realizar esta operación de manera segura y efectiva.

1. Instituto Universitario de Tecnología
``ANTONIO JOSE DE SUCRE
Extensión Guayana
ELABORA UNA PRACTICA OPERATIVA PARA EL
MONTAJE Y DESMONTAJE DEL CONJUNTO
REDUCTOR CORONA EJE SIN FIN DE LA GRÚA N 23 DE
150 TONELADAS EN LA ACERIA DE PALANQUILLA DE
SIDOR C.A, UBICADA EN PUERTO ORDAZ; ESTADO
BOLÍVAR.
Tutor: Integrante:
Ing. Hender Jiménez Erick Palomo
Julio, 2011

2. CAPITULO I
ESTRUCTURA Y FUNCIONAMIENTO
GENERAL DE LA EMPRESA
Reseña Histórica de SIDOR
La creación de la Siderúrgica del Orinoco, C.A. se remonta hacia los años de 1926 y 1947 con el
descubrimiento de los yacimientos de mineral de hierro en los cerros El Pao y Bolívar,
respectivamente.
Ubicación
La empresa se encuentra ubicada en la Zona Industrial Matanzas, Ciudad Guayana, Estado
Bolívar, sobre la margen derecha del Río Orinoco, a 17 kilómetros de su confluencia con el Río
Caroní y a 300 kilómetros de la desembocadura del Río Orinoco en el Océano Atlántico. Sus
instalaciones se extienden sobre una superficie de 2.800 hectáreas, de las cuales 87 son techadas.

3.  Objetivos Generales de la Empresa.
Optimizar la producción en función de las exigencias del consumidor en cuanto a volumen, calidad.
Etc.
Optimizar los beneficios de la empresa, mediante la venta de sus productos, cumpliendo con los
requisitos del mercado.
Alcanzar una estructura financiera optima tomando en cuenta las necesidades, políticas y
condiciones financieras del país.
Administrar y gerencial conforme a una estructura administrativa adecuada el logro de la misión de
la empresa.
 Planta de Pellas
 Planta de reducción directa (HyL
 Acería y Colada continua de planchones
Funciones  Productos Planos en Caliente
 Productos Planos en Frío
 Tren de barra
 Tren de Alambrón

4. CAPITULO II
PASANTIAS Y ACTIVIDADES REALIZADAS
Instituto Universitario de Tecnología
”ANTONIO JOSE DE SUCRE”
Extensión Guayana.

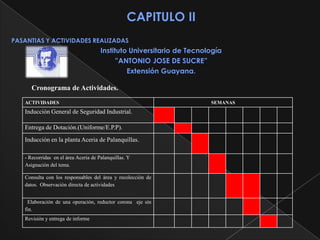

Cronograma de Actividades.
ACTIVIDADES SEMANAS
Inducción General de Seguridad Industrial.
Entrega de Dotación.(Uniforme/E.P.P).
Inducción en la planta Aceria de Palanquillas.
- Recorridas en el área Aceria de Palanquillas. Y
Asignación del tema.
Consulta con los responsables del área y recolección de
datos. Observación directa de actividades
Elaboración de una operación, reductor corona eje sin
fin.
Revisión y entrega de informe

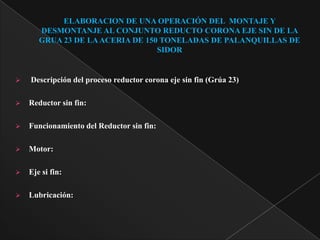

5. ELABORACION DE UNA OPERACIÓN DEL MONTAJE Y
DESMONTANJE AL CONJUNTO REDUCTO CORONA EJE SIN DE LA
GRUA 23 DE LA ACERIA DE 150 TONELADAS DE PALANQUILLAS DE
SIDOR
 Descripción del proceso reductor corona eje sin fin (Grúa 23)
 Reductor sin fin:
 Funcionamiento del Reductor sin fin:
 Motor:
 Eje si fin:
 Lubricación:

6. Desmontaje y montaje reductor corona sin fin

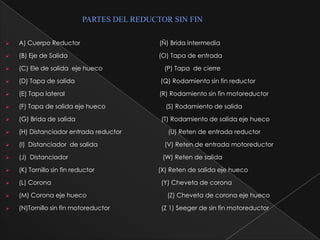

7. PARTES DEL REDUCTOR SIN FIN
 A) Cuerpo Reductor (Ñ) Brida Intermedia
 (B) Eje de Salida (O) Tapa de entrada
 (C) Ele de salida eje hueco (P) Tapa de cierre
 (D) Tapa de salida (Q) Rodamiento sin fin reductor
 (E) Tapa lateral (R) Rodamiento sin fin motoreductor
 (F) Tapa de salida eje hueco (S) Rodamiento de salida
 (G) Brida de salida (T) Rodamiento de salida eje hueco
 (H) Distanciador entrada reductor (U) Reten de entrada reductor
 (I) Distanciador de salida (V) Reten de entrada motoreductor
 (J) Distanciador (W) Reten de salida
 (K) Tornillo sin fin reductor (X) Reten de salida eje hueco
 (L) Corona (Y) Cheveta de corona
 (M) Corona eje hueco (Z) Cheveta de corona eje hueco
 (N)Tornillo sin fin motoreductor (Z 1) Seeger de sin fin motoreductor

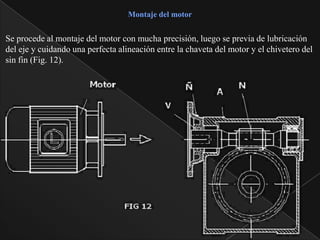

8. Montaje del motor
Se procede al montaje del motor con mucha precisión, luego se previa de lubricación
del eje y cuidando una perfecta alineación entre la chaveta del motor y el chivetero del
sin fin (Fig. 12).

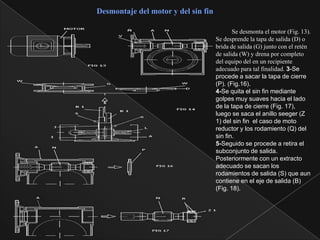

9. Desmontaje del motor y del sin fin
Se desmonta el motor (Fig. 13).
Se desprende la tapa de salida (D) o
brida de salida (G) junto con el retén
de salida (W) y drena por completo
del equipo del en un recipiente
adecuado para tal finalidad. 3-Se
procede a sacar la tapa de cierre
(P). (Fig.16).
4-Se quita el sin fin mediante
golpes muy suaves hacia el lado
de la tapa de cierre (Fig. 17),
luego se saca el anillo seeger (Z
1) del sin fin el caso de moto
reductor y los rodamiento (Q) del
sin fin.
5-Seguido se procede a retira el
subconjunto de salida.
Posteriormente con un extracto
adecuado se sacan los
rodamientos de salida (S) que aun
contiene en el eje de salida (B)
(Fig. 18).

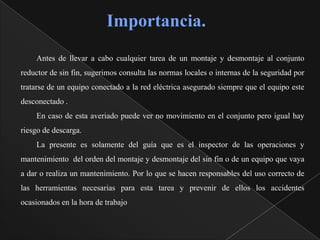

10. Importancia.
Antes de llevar a cabo cualquier tarea de un montaje y desmontaje al conjunto
reductor de sin fin, sugerimos consulta las normas locales o internas de la seguridad por
tratarse de un equipo conectado a la red eléctrica asegurado siempre que el equipo este
desconectado .
En caso de esta averiado puede ver no movimiento en el conjunto pero igual hay
riesgo de descarga.
La presente es solamente del guía que es el inspector de las operaciones y
mantenimiento del orden del montaje y desmontaje del sin fin o de un equipo que vaya
a dar o realiza un mantenimiento. Por lo que se hacen responsables del uso correcto de
las herramientas necesarias para esta tarea y prevenir de ellos los accidentes
ocasionados en la hora de trabajo

11. Característica del proceso reductor corona sin fin.
Esta investigación fue realizada por medio de una serie de factores entre ellos está; una
evaluación descriptiva para así poder determinar cómo se implementará el desmontaje y
montaje del sin de las prácticas operativas.
Las operaciones son descripciones sistematizadas de cómo se efectúan las
actividades y operaciones en un proceso bajo condiciones normales de operación y de
acuerdo a un método de trabajo preestablecido.

12. CONCLUSION
Esta operación es realizada mediante evaluación, discusiones en la sala del
departamento de planchones. Con el grupo del personal que son, la
superintendencia de mantenimiento, el inspector de mantenimiento, el supervisor
de operación, el líder del grupo técnico, con ellos podemos ejecutar un buen
resultado en la hora de hacer esta operación del montaje y desmontaje en el
conjunto reductor sin fin.

13. RECOMENDACIONES
 Realizar estas operaciones de trabajo en forma correcta o adecuada.
 Utilizar siempre manuales o planos en caso de cualquier duda que se le presente.
 El personal debe tener en cuenta los puntos clave (referidos a seguridad) que se
plantean en estas operativas; a fin de minimizar los riesgos presentes en la realización de
cada una de las actividades.
 Sugerimos consulta las normas locales o internas antes de llevar una operación del
montaje y desmontaje de un sin fin o de un equipo que ha de llevar una operación o un
mantenimiento.
