El documento describe el proceso de desmontaje de una faja transportadora metálica de una máquina de torneado CNC. Explica los nueve pasos del proceso, incluyendo analizar la máquina, desmontar circuitos eléctricos, quitar tornillos, retirar puertas laterales, y retirar la faja transportadora usando herramientas como llaves, destornilladores y palancas. También proporciona detalles sobre la faja transportadora y su estado deteriorado.

1. N° ORDEN DE EJECUCIÓN HERRAMIENTAS / INSTRUMENTOS
o Analizar la maquina antes del desmontaje. Juego de llaves de boca.
01
o Desmontar los circuitos eléctricos. Llaves Allen.
02
o Codificar los circuitos eléctricos.
03 Destornilladores.
o Quitar tornillos de sujeción.
04 Alicate universal.
o Retirar puertas laterales.
05 Palancas metálicas.
o Retirar armazón lateral a la faja transportadora.
06 Rodillos metálicos.
o Retirar la faja transportadora metálica.
07 Trapo industrial ( Wype)
o Hacer uso de rodillos.
08 Martillo de Bola.
o Utilizar palancas.
09 Pato.
01 02 Fundición
PZA. CANT DENOMINACIÓN - NORMA / DIMENSIONES MATERIAL OBSERVACIONES
DESMONTAJE DE LA FAJA TRANSPORTADORA METÁLICA.
TIEMPO: HOJA: 1/1
TEC. ING. MECANICO DE MANTENIMIENTO.
ESCALA: S/E 2012

2. MECÁNICO DE MANTENIMIENTO.
OPERACIÓN:
DESMONTAJE DE FAJA TRANSPORTADORA
REF. HO 01 1/2

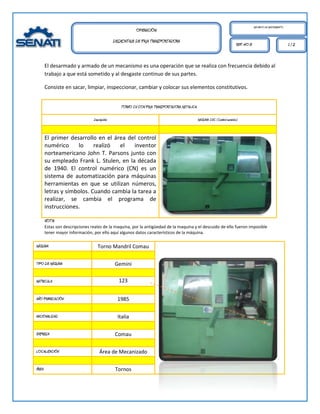

El desarmado y armado de un mecanismo es una operación que se realiza con frecuencia debido al
trabajo a que está sometido y al desgaste continuo de sus partes.
Consiste en sacar, limpiar, inspeccionar, cambiar y colocar sus elementos constitutivos.
TORNO CN CON FAJA TRANSPORTADORA METALICA.
Descripción: MAQUINA CNC (Control numérico)
El primer desarrollo en el área del control
numérico lo realizó el inventor
norteamericano John T. Parsons junto con
su empleado Frank L. Stulen, en la década
de 1940. El control numérico (CN) es un
sistema de automatización para máquinas
herramientas en que se utilizan números,
letras y símbolos. Cuando cambia la tarea a
realizar, se cambia el programa de
instrucciones.
NOTA:
Estas son descripciones reales de la maquina, por la antigüedad de la maquina y el descuido de ello fueron imposible
tener mayor información, por ello aquí algunos datos característicos de la máquina.
MÁQUINA Torno Mandril Comau
TIPO DE MÁQUINA Gemini
MATRICULA 123
AÑO FABRICACIÓN 1985
NACIONALIDAD Italia
EMPRESA Comau
LOCALIZACIÓN Área de Mecanizado
ÁREA Tornos

3. MECÁNICO DE MANTENIMIENTO.
OPERACIÓN:
DESMONTAJE DE FAJA TRANSPORTADORA
REF. HO 01 1/2

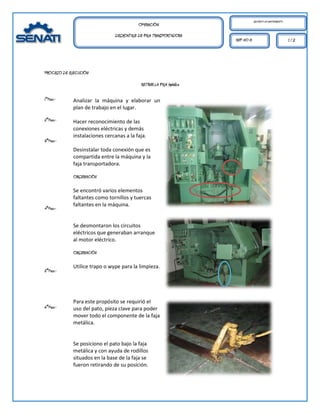

PROCESO DE EJECUCIÓN:
RETIRAR LA FAJA Metálica
1°Paso.- Analizar la máquina y elaborar un
plan de trabajo en el lugar.
2°Paso.- Hacer reconocimiento de las
conexiones eléctricas y demás
instalaciones cercanas a la faja.
3°Paso.-
Desinstalar toda conexión que es
compartida entre la máquina y la
faja transportadora.
OBSERVACIÓN
Se encontró varios elementos
faltantes como tornillos y tuercas
faltantes en la máquina.
4°Paso.-
Se desmontaron los circuitos
eléctricos que generaban arranque
al motor eléctrico.
OBSERVACIÓN
Utilice trapo o wype para la limpieza.
5°Paso.-
Para este propósito se requirió el
6°Paso.- uso del pato, pieza clave para poder
mover todo el componente de la faja
metálica.
Se posiciono el pato bajo la faja
metálica y con ayuda de rodillos
situados en la base de la faja se
fueron retirando de su posición.

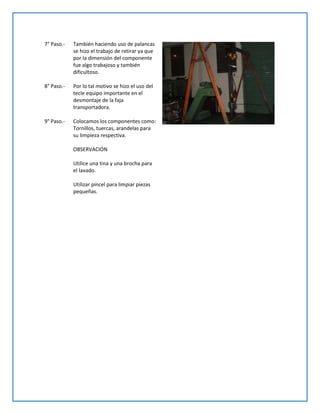

4. 7° Paso.- También haciendo uso de palancas
se hizo el trabajo de retirar ya que
por la dimensión del componente
fue algo trabajoso y también
dificultoso.
8° Paso.- Por lo tal motivo se hizo el uso del
tecle equipo importante en el
desmontaje de la faja
transportadora.
9° Paso.- Colocamos los componentes como:
Tornillos, tuercas, arandelas para
su limpieza respectiva.
OBSERVACIÓN
Utilice una tina y una brocha para
el lavado.
Utilizar pincel para limpiar piezas
pequeñas.

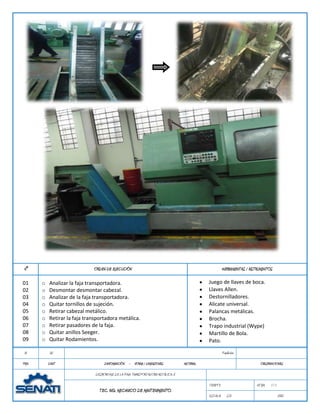

5. N° ORDEN DE EJECUCIÓN HERRAMIENTAS / INSTRUMENTOS
01 o Analizar la faja transportadora. Juego de llaves de boca.
02 o Desmontar desmontar cabezal. Llaves Allen.
03 o Analizar de la faja transportadora. Destornilladores.
04 o Quitar tornillos de sujeción. Alicate universal.
05 o Retirar cabezal metálico. Palancas metálicas.
06 o Retirar la faja transportadora metálica. Brocha.
07 o Retirar pasadores de la faja. Trapo industrial (Wype)
08 o Quitar anillos Seeger. Martillo de Bola.
09 o Quitar Rodamientos. Pato.
01 02 Fundición
PZA. CANT DENOMINACIÓN - NORMA / DIMENSIONES MATERIAL OBSERVACIONES
DESMONTAJE DE LA FAJA TRANSPORTADORA METÁLICA. ii
TIEMPO: HOJA: 1/1
TEC. ING. MECANICO DE MANTENIMIENTO.
ESCALA: S/E 2012

6. MECÁNICO DE MANTENIMIENTO.
OPERACIÓN:
DESMONTAJE DE FAJA TRANSPORTADORA II
REF. HO 01 1/2

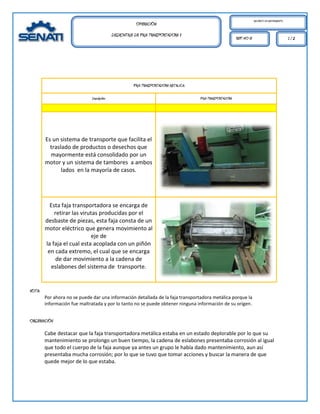

FAJA TRANSPORTADORA METALICA.
Descripción: FAJA TRANSPORTADORA
Es un sistema de transporte que facilita el
traslado de productos o desechos que
mayormente está consolidado por un
motor y un sistema de tambores a ambos
lados en la mayoría de casos.
Esta faja transportadora se encarga de
retirar las virutas producidas por el
desbaste de piezas, esta faja consta de un
motor eléctrico que genera movimiento al
eje de
la faja el cual esta acoplada con un piñón
en cada extremo, el cual que se encarga
de dar movimiento a la cadena de
eslabones del sistema de transporte.
NOTA:
Por ahora no se puede dar una información detallada de la faja transportadora metálica porque la
información fue maltratada y por lo tanto no se puede obtener ninguna información de su origen.
OBSERVACIÓN
Cabe destacar que la faja transportadora metálica estaba en un estado deplorable por lo que su
mantenimiento se prolongo un buen tiempo, la cadena de eslabones presentaba corrosión al igual
que todo el cuerpo de la faja aunque ya antes un grupo le había dado mantenimiento, aun así
presentaba mucha corrosión; por lo que se tuvo que tomar acciones y buscar la manera de que
quede mejor de lo que estaba.

7. MECÁNICO DE MANTENIMIENTO.
OPERACIÓN:
DESMONTAJE DE FAJA TRANSPORTADORA II
REF. HO 01 1/2
PROCESO DE EJECUCIÓN:
RETIRAR LA FAJA Metálica y cadena de eslabones.

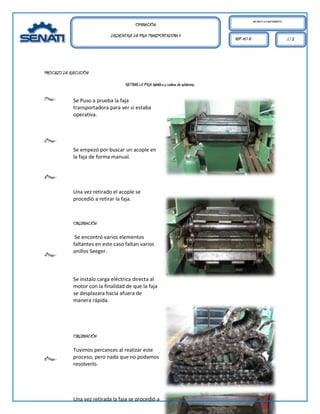

1°Paso.- Se Puso a prueba la faja
transportadora para ver si estaba
operativa.
2°Paso.-
Se empezó por buscar un acople en
la faja de forma manual.
3°Paso.-
Una vez retirado el acople se
procedió a retirar la faja.
OBSERVACIÓN
Se encontró varios elementos
faltantes en este caso faltan varios
anillos Seeger.
4°Paso.-
Se instalo carga eléctrica directa al
motor con la finalidad de que la faja
se desplazara hacia afuera de
manera rápida.
OBSERVACIÓN
Tuvimos percances al realizar este
5°Paso.- proceso, pero nada que no podamos
resolverlo.
Una vez retirada la faja se procedió a

8. desarmar toda la faja para la
limpieza respectiva.
6°Paso.- OBSERVACIÓN
Se encontró alambre de cobre a
cambio de anillos Seeger.
Depositamos todas las piezas de la
7°PASO.- faja en una sola bandeja para poder
ablandar toda la corrosión con
petróleo.

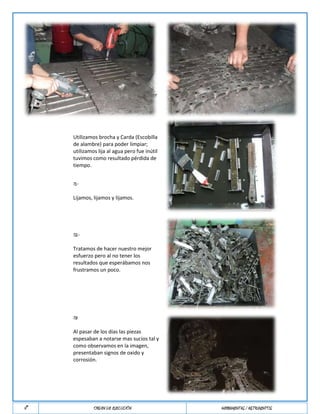

Utilizamos brocha y Carda (Escobilla
de alambre) para poder limpiar;
utilizamos lija al agua pero fue inútil
tuvimos como resultado pérdida de
tiempo.
7.1.-
Lijamos, lijamos y lijamos.
7.2.-
Tratamos de hacer nuestro mejor
esfuerzo pero al no tener los
resultados que esperábamos nos
frustramos un poco.
7.3
Al pasar de los días las piezas
espesaban a notarse mas sucios tal y
como observamos en la imagen,
presentaban signos de oxido y
corrosión.

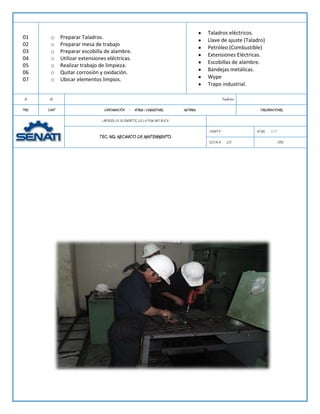

N° ORDEN DE EJECUCIÓN HERRAMIENTAS / INSTRUMENTOS

9. Taladros eléctricos.
01 o Preparar Taladros.
Llave de ajuste (Taladro)
02 o Preparar mesa de trabajo
Petróleo (Combustible)
03 o Preparar escobilla de alambre.
Extensiones Eléctricas.
04 o Utilizar extensiones eléctricas.
Escobillas de alambre.
05 o Realizar trabajo de limpieza.
06 o Quitar corrosión y oxidación. Bandejas metálicas.
07 o Ubicar elementos limpios. Wype
Trapo industrial.
01 02 Fundición
PZA. CANT DENOMINACIÓN - NORMA / DIMENSIONES MATERIAL OBSERVACIONES
LIMPIEZA DE ELEMENTOS DE LA FAJA METÁLICA
TIEMPO: HOJA: 1/1
TEC. ING. MECANICO DE MANTENIMIENTO.
ESCALA: S/E 2012

10. MECÁNICO DE MANTENIMIENTO.
OPERACIÓN:
LIMPIEZA DE ELEMENTOS DE LA FAJA METALICA
REF. HO 01 1/2

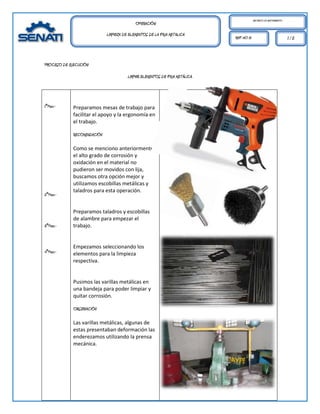

PROCESO DE EJECUCIÓN:
LIMPIAR ELEMENTOS DE FAJA METÁLICA.
1°Paso.- Preparamos mesas de trabajo para
facilitar el apoyo y la ergonomía en
el trabajo.
RECOMENDACIÓN
Como se menciono anteriormente
el alto grado de corrosión y
oxidación en el material no
pudieron ser movidos con lija,
buscamos otra opción mejor y
utilizamos escobillas metálicas y
taladros para esta operación.
2°Paso.-
Preparamos taladros y escobillas
de alambre para empezar el
3°Paso.- trabajo.
Empezamos seleccionando los
4°Paso.- elementos para la limpieza
respectiva.
Pusimos las varillas metálicas en
una bandeja para poder limpiar y
quitar corrosión.
OBSERVACIÓN
Las varillas metálicas, algunas de
estas presentaban deformación las
enderezamos utilizando la prensa
mecánica.

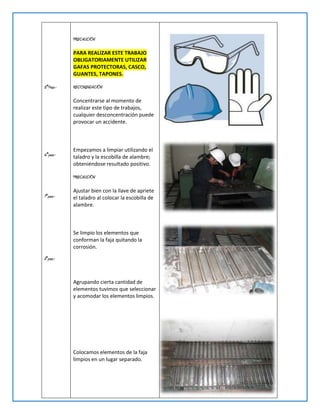

11. PRECAUCIÓN
PARA REALIZAR ESTE TRABAJO
OBLIGATORIAMENTE UTILIZAR
GAFAS PROTECTORAS, CASCO,
GUANTES, TAPONES.
5°Paso.- RECOMENDACIÓN
Concentrarse al momento de
realizar este tipo de trabajos,
cualquier desconcentración puede
provocar un accidente.
Empezamos a limpiar utilizando el
6°paso.- taladro y la escobilla de alambre;
obteniéndose resultado positivo.
PRECAUCIÓN
Ajustar bien con la llave de apriete
7°paso.- el taladro al colocar la escobilla de
alambre.
Se limpio los elementos que
conforman la faja quitando la
corrosión.
8°paso.-
Agrupando cierta cantidad de
elementos tuvimos que seleccionar
y acomodar los elementos limpios.
Colocamos elementos de la faja
limpios en un lugar separado.
