El documento describe el proceso de coordinación de instalaciones MEP/FP (calefacción, ventilación, aire acondicionado, eléctricas, plomería y protección contra incendios) utilizando herramientas BIM. Explica que el modelado BIM 3D permite identificar incompatibilidades e interferencias entre sistemas, lo que mejora la calidad de los planos y acorta los tiempos de construcción. También presenta ejemplos de proyectos donde se ha aplicado este proceso de coordinación virtual.

1. 1

2. Vladimir Alcántara Rojas
Soporte BIM - GyM
COORDINACIÓN DE INSTALACIONES MEP/FP UTILIZANDO HERRAMIENTAS BIM

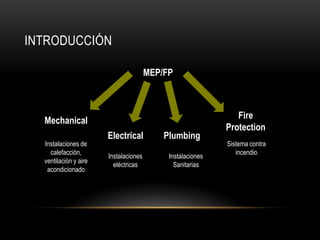

3. INTRODUCCIÓN
MEP/FP
Mechanical
Electrical
Plumbing
Fire Protection
Instalaciones de calefacción, ventilación y aire acondicionado
Instalaciones eléctricas
Instalaciones
Sanitarias
Sistema contra incendio

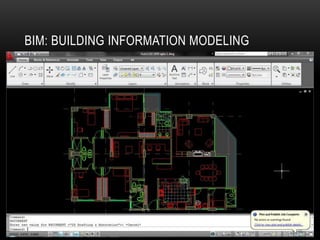

4. BIM: BUILDING INFORMATION MODELING
4

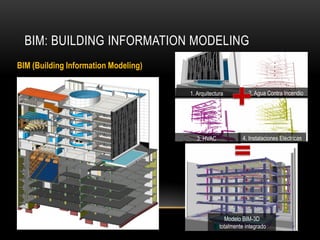

5. BIM: BUILDING INFORMATION MODELING
1. Arquitectura
2. Agua Contra Incendio
3. HVAC
4. Instalaciones Eléctricas
Modelo BIM-3D totalmente integrado
BIM (Building Information Modeling)
5

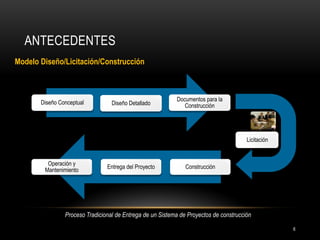

6. ANTECEDENTES
Operación y Mantenimiento
Entrega del Proyecto
Construcción
Licitación
Proceso Tradicional de Entrega de un Sistema de Proyectos de construcción
Modelo Diseño/Licitación/Construcción
Diseño Conceptual
Diseño Detallado
Documentos para la Construcción
6

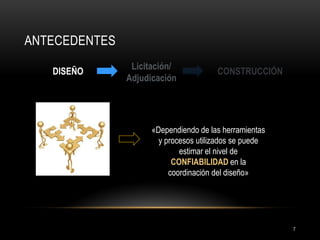

7. ANTECEDENTES
DISEÑO
CONSTRUCCIÓN
Licitación/
Adjudicación
«Dependiendo de las herramientas y procesos utilizados se puede estimar el nivel de CONFIABILIDAD en la coordinación del diseño»
7

8. ANTECEDENTES
DISEÑO
CONSTRUCCIÓN
Licitación/ Adjudicación
«En una situación ideal los documentos de diseño deberían estar COORDINADOS»
Completos
Precisos
Sin conflictos y ambigüedades
Deficiencias en los documentos de diseño
1.Incompatibilidades o discrepancias entre los planos y/o especificaciones técnicas
2.Errores y conflictos de coordinación interdisciplinaria
3.La falta de constructabilidad
8

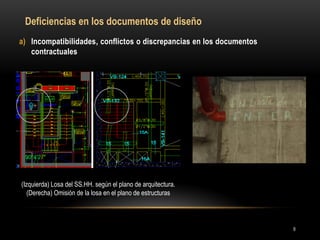

9. a)Incompatibilidades, conflictos o discrepancias en los documentos contractuales
(Izquierda) Losa del SS.HH. según el plano de arquitectura. (Derecha) Omisión de la losa en el plano de estructuras
Deficiencias en los documentos de diseño
9

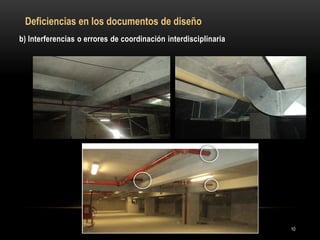

10. b) Interferencias o errores de coordinación interdisciplinaria
Deficiencias en los documentos de diseño
10

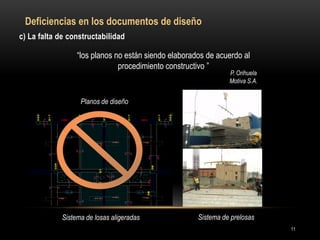

11. c) La falta de constructabilidad
“los planos no están siendo elaborados de acuerdo al procedimiento constructivo ”
P. Orihuela
Motiva S.A.
Planos de diseño
Sistema de losas aligeradas
Obra
Sistema de prelosas
Deficiencias en los documentos de diseño
11

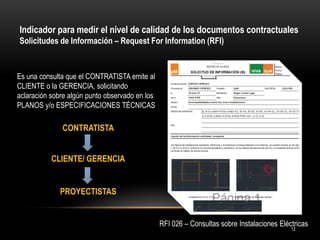

12. Indicador para medir el nivel de calidad de los documentos contractuales Solicitudes de Información – Request For Information (RFI)
RFI 026 – Consultas sobre Instalaciones Eléctricas
Es una consulta que el CONTRATISTA emite al CLIENTE o la GERENCIA, solicitando aclaración sobre algún punto observado en los PLANOS y/o ESPECIFICACIONES TÉCNICAS
CONTRATISTA
CLIENTE/ GERENCIA
PROYECTISTAS
12

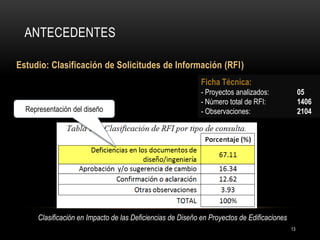

13. Estudio: Clasificación de Solicitudes de Información (RFI)
ANTECEDENTES
Ficha Técnica:
- Proyectos analizados: 05
- Número total de RFI: 1406
- Observaciones: 2104
Clasificación en Impacto de las Deficiencias de Diseño en Proyectos de Edificaciones
Representación del diseño
13

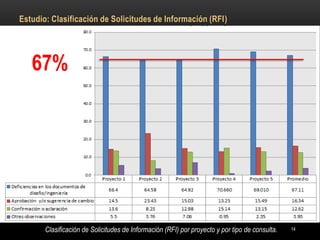

14. Clasificación de Solicitudes de Información (RFI) por proyecto y por tipo de consulta.
67%
Estudio: Clasificación de Solicitudes de Información (RFI)
14

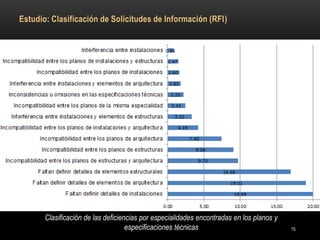

15. Clasificación de las deficiencias por especialidades encontradas en los planos y especificaciones técnicas
Estudio: Clasificación de Solicitudes de Información (RFI)
15

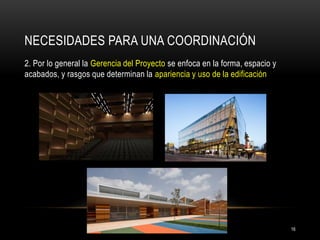

16. NECESIDADES PARA UNA COORDINACIÓN
2. Por lo general la Gerencia del Proyecto se enfoca en la forma, espacio y acabados, y rasgos que determinan la apariencia y uso de la edificación
16

17. NECESIDADES PARA UNA COORDINACIÓN
3. El Proceso de Coordinación y Compatibilización
Coordinación de los planos de diseño utilizando un tablero iluminado y superponiendo los planos.
17

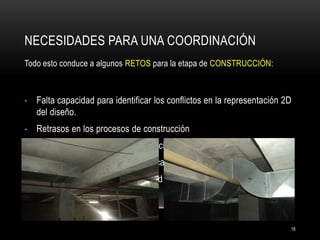

18. NECESIDADES PARA UNA COORDINACIÓN
Todo esto conduce a algunos RETOS para la etapa de CONSTRUCCIÓN:
-Falta capacidad para identificar los conflictos en la representación 2D del diseño.
-Retrasos en los procesos de construcción
-Falta de confianza para la fabricación fuera de sitio.
-Incremento de la supervisión de campo.
-«Instale primero» es la mentalidad de muchos subcontratistas.
18

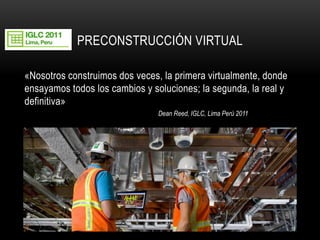

19. PRECONSTRUCCIÓN VIRTUAL
«Nosotros construimos dos veces, la primera virtualmente, donde ensayamos todos los cambios y soluciones; la segunda, la real y definitiva»
Dean Reed, IGLC, Lima Perú 2011
19

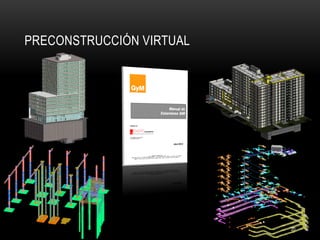

20. PRECONSTRUCCIÓN VIRTUAL
20

21. ALCANCES DEL MODELADO (WBS)
21

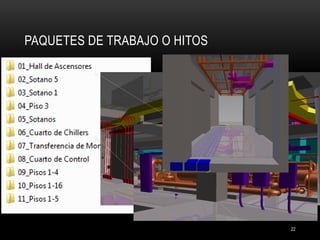

22. PAQUETES DE TRABAJO O HITOS
22

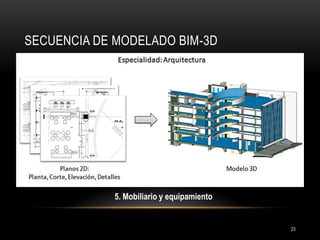

23. SECUENCIA DE MODELADO BIM-3D
3° Arquitectura básica
4° Instalaciones
4° Arquitectura detallada
5. Mobiliario y equipamiento
2° Estructuras
1º Estabilización
23

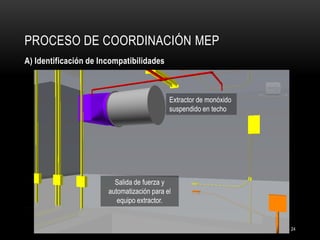

24. PROCESO DE COORDINACIÓN MEP
Extractor de monóxido suspendido en techo
Salida de fuerza y automatización para el equipo extractor.
A) Identificación de Incompatibilidades
24

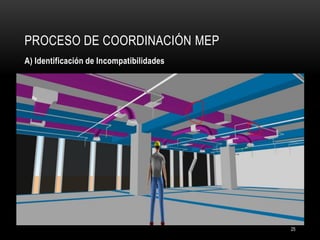

25. PROCESO DE COORDINACIÓN MEP
A) Identificación de Incompatibilidades
25

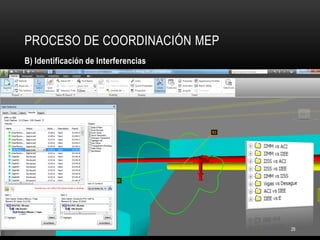

26. PROCESO DE COORDINACIÓN MEP
B) Identificación de Interferencias
26

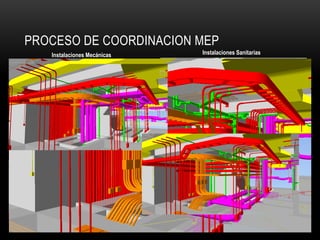

27. PROCESO DE COORDINACION MEP
Instalaciones Mecánicas
Instalaciones Sanitarias
Telecomunicaciones
Instalaciones Eléctricas

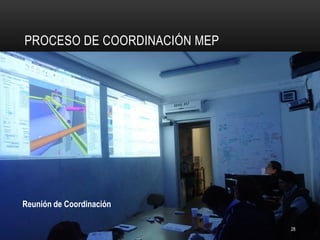

28. PROCESO DE COORDINACIÓN MEP
Reunión de Coordinación
28

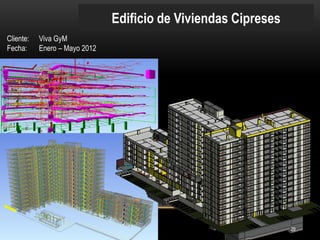

29. Edificio de Viviendas Cipreses
Cliente: Viva GyM
Fecha: Enero – Mayo 2012
29

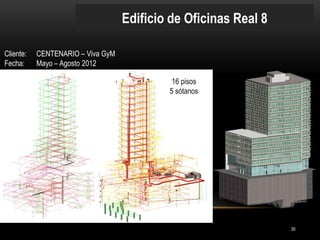

30. Edificio de Oficinas Real 8
Cliente: CENTENARIO – Viva GyM
Fecha: Mayo – Agosto 2012
16 pisos
5 sótanos
30

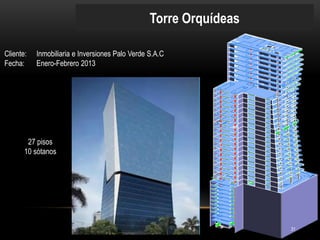

31. Torre Orquídeas
Cliente: Inmobiliaria e Inversiones Palo Verde S.A.C
Fecha: Enero-Febrero 2013
27 pisos 10 sótanos
31

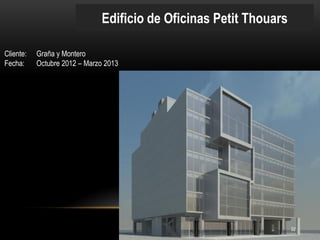

32. Edificio de Oficinas Petit Thouars
Cliente: Graña y Montero
Fecha: Octubre 2012 – Marzo 2013
32

33. GRACIAS
33
