Este documento resume conceptos clave sobre señales, transmisión de datos, modulación y multiplexación. Explica la diferencia entre datos y señales, y define señales análogas y digitales. Describe los tipos de transmisión de datos, incluidos simplex, half-duplex y full-duplex. Además, explica conceptos como amplitud, frecuencia, período, fase y longitud de onda. Finalmente, resume técnicas de modulación, codificación y multiplexación como FDM, WDM y TDM.

1. FASE 1
Presentado por
ANDRES LEONARDO BERNAL RODRIGUEZ
CODIGO 1.049.602.446
Tutor: MIGUEL ANGEL LOPEZ
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA (UNAD)
REDES LOCALES BASICO
ECBTI
TUNJA
2015

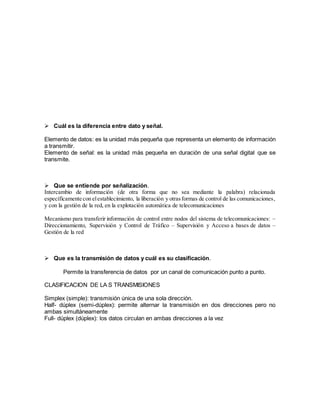

2.  Cuál es la diferencia entre dato y señal.
Elemento de datos: es la unidad más pequeña que representa un elemento de información
a transmitir.
Elemento de señal: es la unidad más pequeña en duración de una señal digital que se
transmite.
 Que se entiende por señalización.
Intercambio de información (de otra forma que no sea mediante la palabra) relacionada
específicamente con elestablecimiento, la liberación y otrasformas de control de las comunicaciones,
y con la gestión de la red, en la explotación automática de telecomunicaciones
Mecanismo para transferir información de control entre nodos del sistema de telecomunicaciones: –
Direccionamiento, Supervisión y Control de Tráfico – Supervisión y Acceso a bases de datos –
Gestión de la red
 Que es la transmisión de datos y cuál es su clasificación.
Permite la transferencia de datos por un canal de comunicación punto a punto.

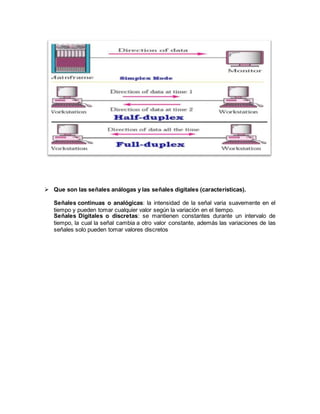

CLASIFICACION DE LA S TRANSMISIONES
Simplex (simple): transmisión única de una sola dirección.
Half- dúplex (semi-dúplex): permite alternar la transmisión en dos direcciones pero no
ambas simultáneamente
Full- dúplex (dúplex): los datos circulan en ambas direcciones a la vez

3.  Que son las señales análogas y las señales digitales (características).
Señales continuas o analógicas: la intensidad de la señal varia suavemente en el
tiempo y pueden tomar cualquier valor según la variación en el tiempo.
Señales Digitales o discretas: se mantienen constantes durante un intervalo de
tiempo, la cual la señal cambia a otro valor constante, además las variaciones de las
señales solo pueden tomar valores discretos

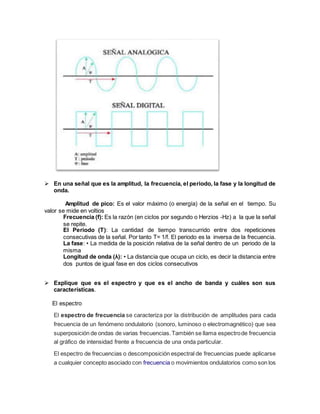

4.  En una señal que es la amplitud, la frecuencia, el periodo, la fase y la longitud de
onda.
Amplitud de pico: Es el valor máximo (o energía) de la señal en el tiempo. Su
valor se mide en voltios
Frecuencia (f): Es la razón (en ciclos por segundo o Herzios -Hz) a la que la señal
se repite.
El Periodo (T): La cantidad de tiempo transcurrido entre dos repeticiones
consecutivas de la señal. Por tanto T= 1/f. El periodo es la inversa de la frecuencia.
La fase: • La medida de la posición relativa de la señal dentro de un periodo de la
misma
Longitud de onda (λ): • La distancia que ocupa un ciclo, es decir la distancia entre
dos puntos de igual fase en dos ciclos consecutivos
 Explique que es el espectro y que es el ancho de banda y cuáles son sus
características.
El espectro
El espectro de frecuencia se caracteriza por la distribución de amplitudes para cada
frecuencia de un fenómeno ondulatorio (sonoro, luminoso o electromagnético) que sea
superposición de ondas de varias frecuencias.También se llama espectrode frecuencia
al gráfico de intensidad frente a frecuencia de una onda particular.
El espectro de frecuencias o descomposición espectral de frecuencias puede aplicarse
a cualquier concepto asociado con frecuencia o movimientos ondulatorios como son los

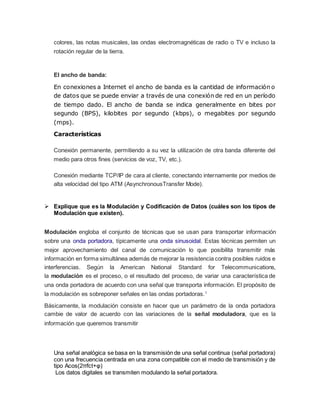

5. colores, las notas musicales, las ondas electromagnéticas de radio o TV e incluso la
rotación regular de la tierra.
El ancho de banda:
En conexiones a Internet el ancho de banda es la cantidad de información o
de datos que se puede enviar a través de una conexión de red en un período
de tiempo dado. El ancho de banda se indica generalmente en bites por
segundo (BPS), kilobites por segundo (kbps), o megabites por segundo
(mps).
Características
Conexión permanente, permitiendo a su vez la utilización de otra banda diferente del
medio para otros fines (servicios de voz, TV, etc.).
Conexión mediante TCP/IP de cara al cliente, conectando internamente por medios de
alta velocidad del tipo ATM (AsynchronousTransfer Mode).
 Explique que es la Modulación y Codificación de Datos (cuáles son los tipos de
Modulación que existen).
Modulación engloba el conjunto de técnicas que se usan para transportar información
sobre una onda portadora, típicamente una onda sinusoidal. Estas técnicas permiten un
mejor aprovechamiento del canal de comunicación lo que posibilita transmitir más
información en forma simultánea además de mejorar la resistencia contra posibles ruidos e
interferencias. Según la American National Standard for Telecommunications,
la modulación es el proceso, o el resultado del proceso, de variar una característica de
una onda portadora de acuerdo con una señal que transporta información. El propósito de
la modulación es sobreponer señales en las ondas portadoras.1
Básicamente, la modulación consiste en hacer que un parámetro de la onda portadora
cambie de valor de acuerdo con las variaciones de la señal moduladora, que es la
información que queremos transmitir
Una señal analógica se basa en la transmisión de una señal continua (señal portadora)
con una frecuencia centrada en una zona compatible con el medio de transmisión y de
tipo Acos(2πfct+φ)
Los datos digitales se transmiten modulando la señal portadora.

6. Modulación: Variación de cierto parámetro de una señal en función de otra.
Señal portadora
Señal moduladora
Señal modulada
Codificación
Se entiende por Codificación en el contexto de la Ingeniería al proceso de
conversión de un sistema de datos de origen a otro sistema de datos de
destino. De ello se desprende como la información contenida en esos datos
resultantes deberá ser equivalente a la información de origen
En ese contexto la codificación digital consiste en la traducción de los valores
de tensión eléctrica analógicos que ya han sido cuantificados (ponderados)
al sistema binario, mediante códigos preestablecidos. La señal analógica va
a quedar transformada en un tren de impulsos de señal digital (sucesión de
ceros y unos). Esta traducción es el último de los procesos que tiene lugar
durante la conversión analógica-digital. El resultado es un sistema binario
que está basado en el álgebra de Boole.
 Que es la Multiplexación y cuáles son las técnicas que existen.

Multiplexión o multiplexación
Permiten la transmisiónsimultánea de múltiples señales a través de un único enlace
de datos
Hay tres técnicas de Multiplexión:
FDM (Multiplexión por División en Frecuencias)
WDM (Multiplexión por División de Onda)
TDM (Multiplexión por División en el Tiempo)

7. FDM (Multiplexión por División en Frecuencias) generalmente para señales
analógicas
WDM(Multiplexión por División de Onda), involucran señales luminosas a través de
fibra óptica (bandas de longitudes de ondas)
TDM (Multiplexión por División en el Tiempo) generalmente para señales digitales

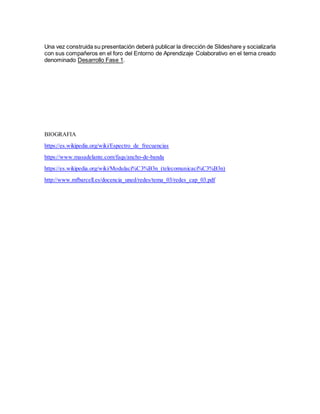

8. Una vez construida su presentación deberá publicar la dirección de Slideshare y socializarla
con sus compañeros en el foro del Entorno de Aprendizaje Colaborativo en el tema creado
denominado Desarrollo Fase 1.
BIOGRAFIA
https://es.wikipedia.org/wiki/Espectro_de_frecuencias
https://www.masadelante.com/faqs/ancho-de-banda
https://es.wikipedia.org/wiki/Modulaci%C3%B3n_(telecomunicaci%C3%B3n)
http://www.mfbarcell.es/docencia_uned/redes/tema_03/redes_cap_03.pdf
