Este documento resume los conceptos clave de las redes de computadoras cubiertos en la Unidad I. Explica la diferencia entre datos y señales, la señalización, la transmisión de datos y su clasificación. También define señales análogas y digitales, y los parámetros de una señal como amplitud, frecuencia, periodo, fase y longitud de onda. Por último, describe la modulación y codificación de datos, el espectro y ancho de banda, y las técnicas de multiplexación.

1. FASE 1: PLANIFICACIÓN, CONTEXTUALIZACIÓN E IDENTIFICACIÓN DEL
PROBLEMA
ACTIVIDAD INDIVIDUAL
DIRECTOR DE CURSO
LEONARDO BERNAL ZAMORA
PRESENTADO POR:
JOSE DAVID PARRA MOLINA
87575288
INGENIERÍA DE SISTEMAS
REDES LOCALES BASICO
SANDONÁ (NARIÑO)
18 DE AGOSTO DE 2015

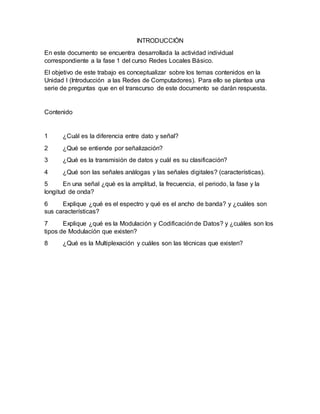

2. INTRODUCCIÓN
En este documento se encuentra desarrollada la actividad individual
correspondiente a la fase 1 del curso Redes Locales Básico.
El objetivo de este trabajo es conceptualizar sobre los temas contenidos en la
Unidad I (Introducción a las Redes de Computadores). Para ello se plantea una
serie de preguntas que en el transcurso de este documento se darán respuesta.
Contenido
1 ¿Cuál es la diferencia entre dato y señal?
2 ¿Qué se entiende por señalización?
3 ¿Qué es la transmisión de datos y cuál es su clasificación?
4 ¿Qué son las señales análogas y las señales digitales? (características).
5 En una señal ¿qué es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda?
6 Explique ¿qué es el espectro y qué es el ancho de banda? y ¿cuáles son
sus características?
7 Explique ¿qué es la Modulación y Codificaciónde Datos? y ¿cuáles son los
tipos de Modulación que existen?
8 ¿Qué es la Multiplexación y cuáles son las técnicas que existen?

3. DESARROLLO
1 ¿Cuál es la diferencia entre dato y señal?
Tengamos en cuenta que: dato (cualquier entidad capaz de transportar
información) y señal (representación eléctrica o electromagnética de los datos),
ahora podemos decir que los datos para poder ser transmitidos es necesario
convertirlos en señales, de esta manera, los datos se convierten en un código que
necesita ser tratado o procesado para poder obtener la información.
2 ¿Qué se entiende por señalización?
Señalización es la propagación física de una señal, también, especifica cómo se
codifica o señala la información o datos en las señales transmitidas.
La propagación se realiza de diferentes formas físicas, cada una es más adecuada
para el rango de frecuencias de la onda a transmitir.
3 ¿Qué es la transmisión de datos y cuál es su clasificación?
La transmisión es la comunicación de los datos, comprende la codificación en
señales realizadas por el emisor, la propagación física de las señales y la
interpretación de las señales que realiza el receptor.
Clasificación
- Según el sentido o el carácter de la transmisión
 Símplex: son las que se conducen en un solo sentido (del emisor al
receptor). Ejemplo la TV
 Semidúplex: se transmite en una dirección pero no en forma permanente
(el emisor puede ser receptor). Ejemplo el boquitoqui o walkie-talkie
 Dúplex: la transmisión se realiza en dos sentidos un ejemplo típico es el
teléfono.
- Según el tipo de transmisión
 Paralela los bits se transmiten sobre varias líneas, es más costosa, se
utiliza con sistemas digitales colocados uno cerca del otro.
 Serie los bits se trasladan uno de tras del otro sobre una línea, es más
lenta que la paralela, utiliza cableado, es más económica.

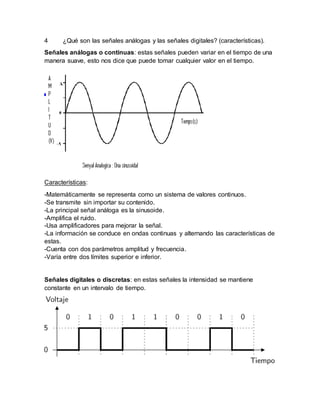

4. 4 ¿Qué son las señales análogas y las señales digitales? (características).
Señales análogas o continuas: estas señales pueden variar en el tiempo de una
manera suave, esto nos dice que puede tomar cualquier valor en el tiempo.
Características:
-Matemáticamente se representa como un sistema de valores continuos.
-Se transmite sin importar su contenido.
-La principal señal análoga es la sinusoide.
-Amplifica el ruido.
-Usa amplificadores para mejorar la señal.
-La información se conduce en ondas continuas y alternando las características de
estas.
-Cuenta con dos parámetros amplitud y frecuencia.
-Varía entre dos límites superior e inferior.
Señales digitales o discretas: en estas señales la intensidad se mantiene
constante en un intervalo de tiempo.

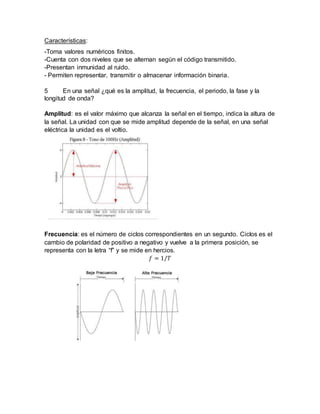

5. Características:
-Toma valores numéricos finitos.
-Cuenta con dos niveles que se alternan según el código transmitido.
-Presentan inmunidad al ruido.
- Permiten representar, transmitir o almacenar información binaria.
5 En una señal ¿qué es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda?
Amplitud: es el valor máximo que alcanza la señal en el tiempo, indica la altura de
la señal. La unidad con que se mide amplitud depende de la señal, en una señal
eléctrica la unidad es el voltio.
Frecuencia: es el número de ciclos correspondientes en un segundo. Ciclos es el
cambio de polaridad de positivo a negativo y vuelve a la primera posición, se
representa con la letra “f” y se mide en hercios.
𝑓 = 1/𝑇

6. Periodo: es la cantidad de tiempo en segundos que necesita la señal para
completar un ciclo, se representa con la letra “T” y su medida es en segundos.
𝑇 = 1/𝑓
Fase: indica el punto que ha alcanzado la señal en su ciclo, siempre se mide en
términos de ángulo, en grados o radianes. El desplazamiento de una fase puede
ser considerado positivo o negativo. 90° de desplazamiento es ¼ de ciclo,
180° = ½ de ciclo
270 = ¾ de ciclo
360 = 1 ciclo
Punto que alcanza la señal en su
ciclo
Longitud de onda: es la distancia que recorre una en un tiempo igual a un
periodo. Es la distancia que existe entre dos crestas o valles, se representa con la
letra griega "λ" (lambda), y se mide en metros
λ = c / f.
c = velocidad de propagación de la onda
f = frecuencia.

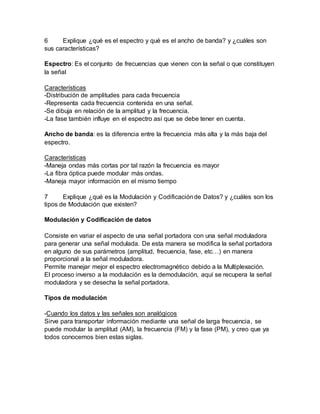

7. 6 Explique ¿qué es el espectro y qué es el ancho de banda? y ¿cuáles son
sus características?
Espectro: Es el conjunto de frecuencias que vienen con la señal o que constituyen
la señal
Características
-Distribución de amplitudes para cada frecuencia
-Representa cada frecuencia contenida en una señal.
-Se dibuja en relación de la amplitud y la frecuencia.
-La fase también influye en el espectro así que se debe tener en cuenta.
Ancho de banda: es la diferencia entre la frecuencia más alta y la más baja del
espectro.
Características
-Maneja ondas más cortas por tal razón la frecuencia es mayor
-La fibra óptica puede modular más ondas.
-Maneja mayor información en el mismo tiempo
7 Explique ¿qué es la Modulación y Codificaciónde Datos? y ¿cuáles son los
tipos de Modulación que existen?
Modulación y Codificación de datos
Consiste en variar el aspecto de una señal portadora con una señal moduladora
para generar una señal modulada. De esta manera se modifica la señal portadora
en alguno de sus parámetros (amplitud, frecuencia, fase, etc…) en manera
proporcional a la señal moduladora.
Permite manejar mejor el espectro electromagnético debido a la Multiplexación.
El proceso inverso a la modulación es la demodulación, aquí se recupera la señal
moduladora y se desecha la señal portadora.
Tipos de modulación
-Cuando los datos y las señales son analógicos
Sirve para transportar información mediante una señal de larga frecuencia, se
puede modular la amplitud (AM), la frecuencia (FM) y la fase (PM), y creo que ya
todos conocemos bien estas siglas.

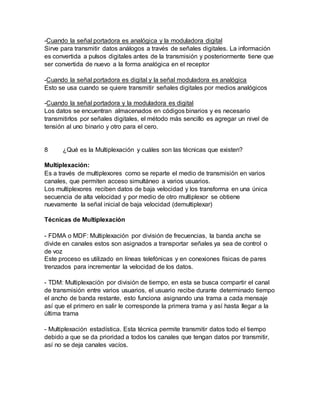

8. -Cuando la señal portadora es analógica y la moduladora digital
Sirve para transmitir datos análogos a través de señales digitales. La información
es convertida a pulsos digitales antes de la transmisión y posteriormente tiene que
ser convertida de nuevo a la forma analógica en el receptor
-Cuando la señal portadora es digital y la señal moduladora es analógica
Esto se usa cuando se quiere transmitir señales digitales por medios analógicos
-Cuando la señal portadora y la moduladora es digital
Los datos se encuentran almacenados en códigos binarios y es necesario
transmitirlos por señales digitales, el método más sencillo es agregar un nivel de
tensión al uno binario y otro para el cero.
8 ¿Qué es la Multiplexación y cuáles son las técnicas que existen?
Multiplexación:
Es a través de multiplexores como se reparte el medio de transmisión en varios
canales, que permiten acceso simultáneo a varios usuarios.
Los multiplexores reciben datos de baja velocidad y los transforma en una única
secuencia de alta velocidad y por medio de otro multiplexor se obtiene
nuevamente la señal inicial de baja velocidad (demultiplexar)
Técnicas de Multiplexación
- FDMA o MDF: Multiplexación por división de frecuencias, la banda ancha se
divide en canales estos son asignados a transportar señales ya sea de control o
de voz
Este proceso es utilizado en líneas telefónicas y en conexiones físicas de pares
trenzados para incrementar la velocidad de los datos.
- TDM: Multiplexación por división de tiempo, en esta se busca compartir el canal
de transmisión entre varios usuarios, el usuario recibe durante determinado tiempo
el ancho de banda restante, esto funciona asignando una trama a cada mensaje
así que el primero en salir le corresponde la primera trama y así hasta llegar a la
última trama
- Multiplexación estadística. Esta técnica permite transmitir datos todo el tiempo
debido a que se da prioridad a todos los canales que tengan datos por transmitir,
así no se deja canales vacíos.
