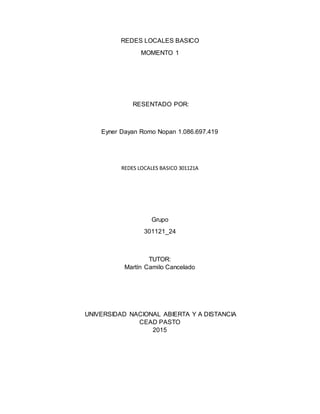

1. REDES LOCALES BASICO
MOMENTO 1
RESENTADO POR:
Eyner Dayan Romo Nopan 1.086.697.419
REDES LOCALES BASICO 301121A
Grupo
301121_24
TUTOR:
Martín Camilo Cancelado
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
CEAD PASTO
2015

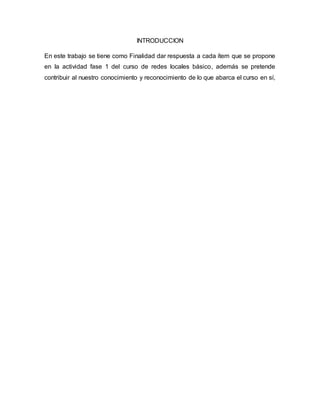

2. INTRODUCCION
En este trabajo se tiene como Finalidad dar respuesta a cada ítem que se propone
en la actividad fase 1 del curso de redes locales básico, además se pretende
contribuir al nuestro conocimiento y reconocimiento de lo que abarca el curso en sí,

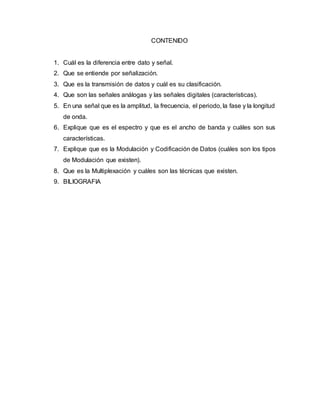

3. CONTENIDO
1. Cuál es la diferencia entre dato y señal.
2. Que se entiende por señalización.
3. Que es la transmisión de datos y cuál es su clasificación.
4. Que son las señales análogas y las señales digitales (características).
5. En una señal que es la amplitud, la frecuencia, el periodo, la fase y la longitud
de onda.
6. Explique que es el espectro y que es el ancho de banda y cuáles son sus
características.
7. Explique que es la Modulación y Codificación de Datos (cuáles son los tipos
de Modulación que existen).
8. Que es la Multiplexación y cuáles son las técnicas que existen.
9. BILIOGRAFIA

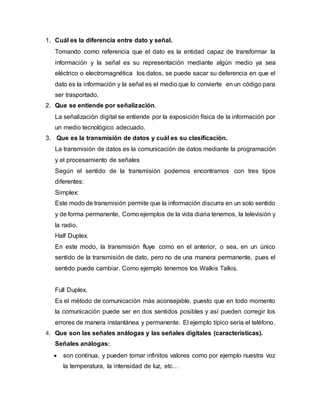

4. 1. Cuál es la diferencia entre dato y señal.
Tomando como referencia que el dato es la entidad capaz de transformar la
información y la señal es su representación mediante algún medio ya sea
eléctrico o electromagnética los datos, se puede sacar su deferencia en que el
dato es la información y la señal es el medio que lo convierte en un código para
ser trasportado.
2. Que se entiende por señalización.
La señalización digital se entiende por la exposición física de la información por
un medio tecnológico adecuado.
3. Que es la transmisión de datos y cuál es su clasificación.
La transmisión de datos es la comunicación de datos mediante la programación
y el procesamiento de señales
Según el sentido de la transmisión podemos encontrarnos con tres tipos
diferentes:
Simplex:
Este modo de transmisión permite que la información discurra en un solo sentido
y de forma permanente, Como ejemplos de la vida diaria tenemos, la televisión y
la radio.
Half Duplex.
En este modo, la transmisión fluye como en el anterior, o sea, en un único
sentido de la transmisión de dato, pero no de una manera permanente, pues el
sentido puede cambiar. Como ejemplo tenemos los Walkis Talkis.
Full Duplex.
Es el método de comunicación más aconsejable, puesto que en todo momento
la comunicación puede ser en dos sentidos posibles y así pueden corregir los
errores de manera instantánea y permanente. El ejemplo típico sería el teléfono.
4. Que son las señales análogas y las señales digitales (características).
Señales análogas:
 son continua, y pueden tomar infinitos valores como por ejemplo nuestra voz
la temperatura, la intensidad de luz, etc…

5.  la información, la señal, para pasar de un valor a otro pasa por todos los
valores intermedios.
Señales digitales:
 Son aquellas que su intensidad es constante durante un intervalo de tiempo,
tras el cual la señal cambia a otro valor constante.
 Es discontinua y solo se puede tomar dos valores o estados: 0 y 1, los cuales
pueden ser impulsos eléctricos de baja y alta tensión.
 Va a saltos, pasa de un valor a siguiente sin poder tomar valores intermedios.

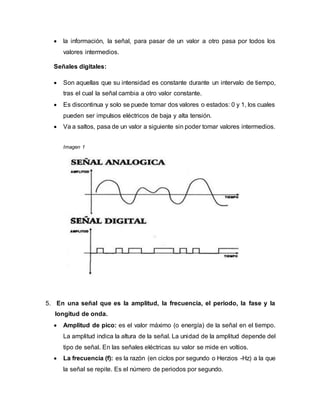

Imagen 1
5. En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda.
 Amplitud de pico: es el valor máximo (o energía) de la señal en el tiempo.
La amplitud indica la altura de la señal. La unidad de la amplitud depende del
tipo de señal. En las señales eléctricas su valor se mide en voltios.
 La frecuencia (f): es la razón (en ciclos por segundo o Herzios -Hz) a la que
la señal se repite. Es el número de periodos por segundo.

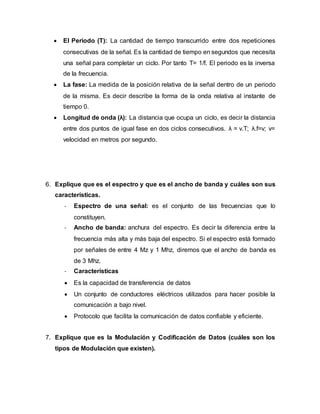

6.  El Periodo (T): La cantidad de tiempo transcurrido entre dos repeticiones
consecutivas de la señal. Es la cantidad de tiempo en segundos que necesita
una señal para completar un ciclo. Por tanto T= 1/f. El periodo es la inversa
de la frecuencia.
 La fase: La medida de la posición relativa de la señal dentro de un periodo
de la misma. Es decir describe la forma de la onda relativa al instante de
tiempo 0.
 Longitud de onda (λ): La distancia que ocupa un ciclo, es decir la distancia
entre dos puntos de igual fase en dos ciclos consecutivos. λ = v.T; λ.f=v; v=
velocidad en metros por segundo.
6. Explique que es el espectro y que es el ancho de banda y cuáles son sus
características.
- Espectro de una señal: es el conjunto de las frecuencias que lo
constituyen.
- Ancho de banda: anchura del espectro. Es decir la diferencia entre la
frecuencia más alta y más baja del espectro. Si el espectro está formado
por señales de entre 4 Mz y 1 Mhz, diremos que el ancho de banda es
de 3 Mhz.
- Características
 Es la capacidad de transferencia de datos
 Un conjunto de conductores eléctricos utilizados para hacer posible la
comunicación a bajo nivel.
 Protocolo que facilita la comunicación de datos confiable y eficiente.
7. Explique que es la Modulación y Codificación de Datos (cuáles son los
tipos de Modulación que existen).

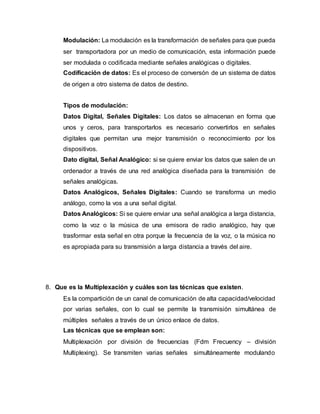

7. Modulación: La modulación es la transformación de señales para que pueda
ser transportadora por un medio de comunicación, esta información puede
ser modulada o codificada mediante señales analógicas o digitales.
Codificación de datos: Es el proceso de conversón de un sistema de datos
de origen a otro sistema de datos de destino.
Tipos de modulación:
Datos Digital, Señales Digitales: Los datos se almacenan en forma que
unos y ceros, para transportarlos es necesario convertirlos en señales
digitales que permitan una mejor transmisión o reconocimiento por los
dispositivos.
Dato digital, Señal Analógico: si se quiere enviar los datos que salen de un
ordenador a través de una red analógica diseñada para la transmisión de
señales analógicas.
Datos Analógicos, Señales Digitales: Cuando se transforma un medio
análogo, como la vos a una señal digital.
Datos Analógicos: Si se quiere enviar una señal analógica a larga distancia,
como la voz o la música de una emisora de radio analógico, hay que
trasformar esta señal en otra porque la frecuencia de la voz, o la música no
es apropiada para su transmisión a larga distancia a través del aire.
8. Que es la Multiplexación y cuáles son las técnicas que existen.
Es la compartición de un canal de comunicación de alta capacidad/velocidad
por varias señales, con lo cual se permite la transmisión simultánea de
múltiples señales a través de un único enlace de datos.
Las técnicas que se emplean son:
Multiplexación por división de frecuencias (Fdm Frecuency – división
Multiplexing). Se transmiten varias señales simultáneamente modulando

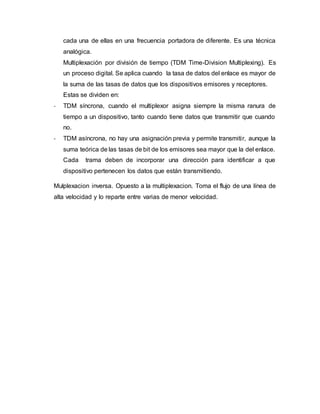

8. cada una de ellas en una frecuencia portadora de diferente. Es una técnica
analógica.
Multiplexación por división de tiempo (TDM Time-Division Multiplexing). Es
un proceso digital. Se aplica cuando la tasa de datos del enlace es mayor de
la suma de las tasas de datos que los dispositivos emisores y receptores.
Estas se dividen en:
- TDM síncrona, cuando el multiplexor asigna siempre la misma ranura de
tiempo a un dispositivo, tanto cuando tiene datos que transmitir que cuando
no.
- TDM asíncrona, no hay una asignación previa y permite transmitir, aunque la
suma teórica de las tasas de bit de los emisores sea mayor que la del enlace.
Cada trama deben de incorporar una dirección para identificar a que
dispositivo pertenecen los datos que están transmitiendo.
Mulplexacion inversa. Opuesto a la multiplexacion. Toma el flujo de una línea de
alta velocidad y lo reparte entre varias de menor velocidad.

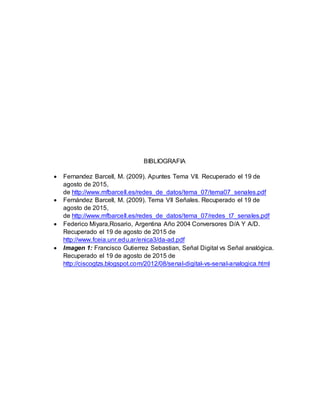

9. BIBLIOGRAFIA
 Fernandez Barcell, M. (2009). Apuntes Tema VII. Recuperado el 19 de
agosto de 2015,
de http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
 Fernández Barcell, M. (2009). Tema VII Señales. Recuperado el 19 de
agosto de 2015,
de http://www.mfbarcell.es/redes_de_datos/tema_07/redes_t7_senales.pdf
 Federico Miyara,Rosario, Argentina Año 2004 Conversores D/A Y A/D.
Recuperado el 19 de agosto de 2015 de
http://www.fceia.unr.edu.ar/enica3/da-ad.pdf
 Imagen 1: Francisco Gutierrez Sebastian, Señal Digital vs Señal analógica.
Recuperado el 19 de agosto de 2015 de
http://ciscogtzs.blogspot.com/2012/08/senal-digital-vs-senal-analogica.html
