Introducción.
El presente trabajo de tiene como objetivo realizar un reconocimiento de los
conceptos básicos del curso “Redes Locales Básico” para ello es importante
revisar en contenido de la Unidad 1: Introducción a las redes de Computadores, y
así dar respuesta cada uno de los interrogantes expuestos en la guía de
actividades para la fase1: Planificación. Contextualización e identificación del
problema.
Se desarrolla cada uno de los interrogantes expuesto basado en material de
apoyo de la UNAD, como también con información recopilada de la web, para dar
más claridad sobre algunos conceptos se apoya con imágenes donde se evidencia
algunos de los conceptos básicos de las redes locales básico.
Finalmente se consolida el trabajo acorde a lo solicitado en la guía de actividades
y es publicado en la página Web www.slideshare.net.
Objetivos.
 Conocer conceptos básicos de redes locales
 Dar respuesta a una serie de interrogantes basado en material de apoyo y
información recopilada en la Web.
 Consolidar el trabajo y publicarlo en www.slideshare.net.

3

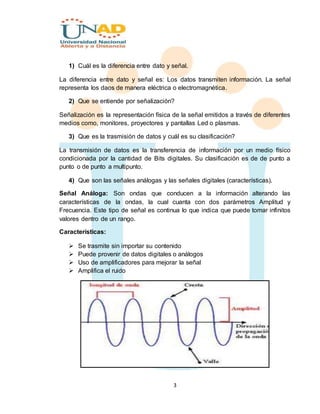

1) Cuál es la diferencia entre dato y señal.
La diferencia entre dato y señal es: Los datos transmiten información. La señal
representa los daos de manera eléctrica o electromagnética.
2) Que se entiende por señalización?
Señalización es la representación física de la señal emitidos a través de diferentes
medios como, monitores, proyectores y pantallas Led o plasmas.
3) Que es la trasmisión de datos y cuál es su clasificación?
La transmisión de datos es la transferencia de información por un medio físico
condicionada por la cantidad de Bits digitales. Su clasificación es de de punto a
punto o de punto a multipunto.
4) Que son las señales análogas y las señales digitales (características).
Señal Análoga: Son ondas que conducen a la información alterando las
características de la ondas, la cual cuanta con dos parámetros Amplitud y
Frecuencia. Este tipo de señal es continua lo que indica que puede tomar infinitos
valores dentro de un rango.
Características:
 Se trasmite sin importar su contenido
 Puede provenir de datos digitales o análogos
 Uso de amplificadores para mejorar la señal
 Amplifica el ruido

4

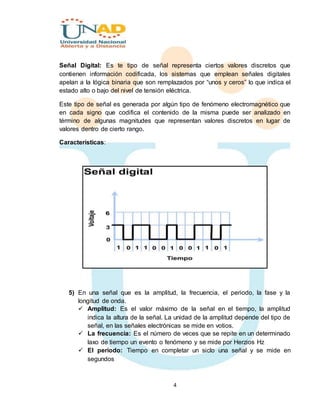

Señal Digital: Es te tipo de señal representa ciertos valores discretos que
contienen información codificada, los sistemas que emplean señales digitales
apelan a la lógica binaria que son remplazados por “unos y ceros” lo que indica el
estado alto o bajo del nivel de tensión eléctrica.
Este tipo de señal es generada por algún tipo de fenómeno electromagnético que
en cada signo que codifica el contenido de la misma puede ser analizado en
término de algunas magnitudes que representan valores discretos en lugar de
valores dentro de cierto rango.
Características:
5) En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda.
 Amplitud: Es el valor máximo de la señal en el tiempo, la amplitud
indica la altura de la señal. La unidad de la amplitud depende del tipo de
señal, en las señales electrónicas se mide en votios.
 La frecuencia: Es el número de veces que se repite en un determinado
laxo de tiempo un evento o fenómeno y se mide por Herzios Hz
 El periodo: Tiempo en completar un siclo una señal y se mide en
segundos

5

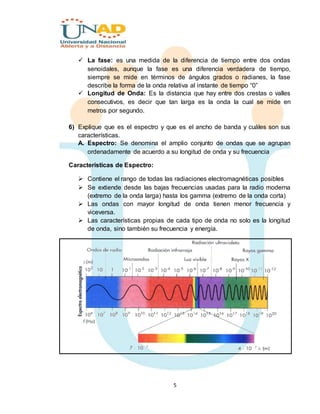

 La fase: es una medida de la diferencia de tiempo entre dos ondas
senoidales, aunque la fase es una diferencia verdadera de tiempo,
siempre se mide en términos de ángulos grados o radianes, la fase
describe la forma de la onda relativa al instante de tiempo “0”
 Longitud de Onda: Es la distancia que hay entre dos crestas o valles
consecutivos, es decir que tan larga es la onda la cual se mide en
metros por segundo.
6) Explique que es el espectro y que es el ancho de banda y cuáles son sus
características.
A. Espectro: Se denomina el amplio conjunto de ondas que se agrupan
ordenadamente de acuerdo a su longitud de onda y su frecuencia
Características de Espectro:
 Contiene el rango de todas las radiaciones electromagnéticas posibles
 Se extiende desde las bajas frecuencias usadas para la radio moderna
(extremo de la onda larga) hasta los gamma (extremo de la onda corta)
 Las ondas con mayor longitud de onda tienen menor frecuencia y
viceversa.
 Las características propias de cada tipo de onda no solo es la longitud
de onda, sino también su frecuencia y energía.

6

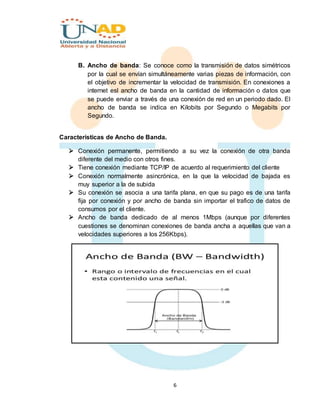

B. Ancho de banda: Se conoce como la transmisión de datos simétricos
por la cual se envían simultáneamente varias piezas de información, con
el objetivo de incrementar la velocidad de transmisión. En conexiones a
internet esl ancho de banda en la cantidad de información o datos que
se puede enviar a través de una conexión de red en un periodo dado. El
ancho de banda se indica en Kilobits por Segundo o Megabits por
Segundo.
Características de Ancho de Banda.
 Conexión permanente, permitiendo a su vez la conexión de otra banda
diferente del medio con otros fines.
 Tiene conexión mediante TCP/IP de acuerdo al requerimiento del cliente
 Conexión normalmente asincrónica, en la que la velocidad de bajada es
muy superior a la de subida
 Su conexión se asocia a una tarifa plana, en que su pago es de una tarifa
fija por conexión y por ancho de banda sin importar el trafico de datos de
consumos por el cliente.
 Ancho de banda dedicado de al menos 1Mbps (aunque por diferentes
cuestiones se denominan conexiones de banda ancha a aquellas que van a
velocidades superiores a los 256Kbps).

7

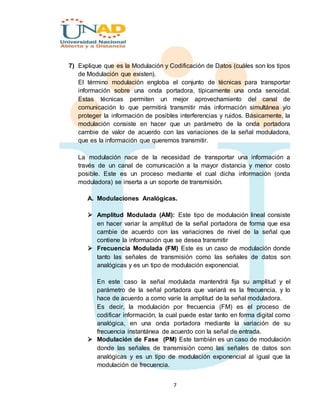

7) Explique que es la Modulación y Codificación de Datos (cuáles son los tipos
de Modulación que existen).
El término modulación engloba el conjunto de técnicas para transportar
información sobre una onda portadora, típicamente una onda senoidal.
Estas técnicas permiten un mejor aprovechamiento del canal de
comunicación lo que permitirá transmitir más información simultánea y/o
proteger la información de posibles interferencias y ruidos. Básicamente, la
modulación consiste en hacer que un parámetro de la onda portadora
cambie de valor de acuerdo con las variaciones de la señal moduladora,
que es la información que queremos transmitir.
La modulación nace de la necesidad de transportar una información a
través de un canal de comunicación a la mayor distancia y menor costo
posible. Este es un proceso mediante el cual dicha información (onda
moduladora) se inserta a un soporte de transmisión.
A. Modulaciones Analógicas.
 Amplitud Modulada (AM): Este tipo de modulación lineal consiste
en hacer variar la amplitud de la señal portadora de forma que esa
cambie de acuerdo con las variaciones de nivel de la señal que
contiene la información que se desea transmitir
 Frecuencia Modulada (FM) Este es un caso de modulación donde
tanto las señales de transmisión como las señales de datos son
analógicas y es un tipo de modulación exponencial.
En este caso la señal modulada mantendrá fija su amplitud y el
parámetro de la señal portadora que variará es la frecuencia, y lo
hace de acuerdo a como varíe la amplitud de la señal moduladora.
Es decir, la modulación por frecuencia (FM) es el proceso de
codificar información, la cual puede estar tanto en forma digital como
analógica, en una onda portadora mediante la variación de su
frecuencia instantánea de acuerdo con la señal de entrada.
 Modulación de Fase (PM) Este también es un caso de modulación
donde las señales de transmisión como las señales de datos son
analógicas y es un tipo de modulación exponencial al igual que la
modulación de frecuencia.

8

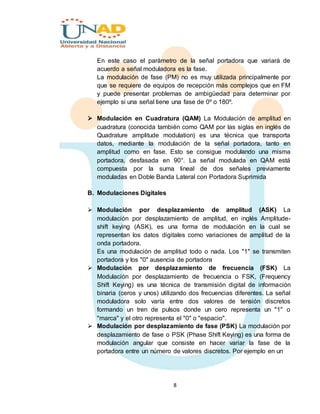

En este caso el parámetro de la señal portadora que variará de
acuerdo a señal moduladora es la fase.
La modulación de fase (PM) no es muy utilizada principalmente por
que se requiere de equipos de recepción más complejos que en FM
y puede presentar problemas de ambigüedad para determinar por
ejemplo si una señal tiene una fase de 0º o 180º.
 Modulación en Cuadratura (QAM) La Modulación de amplitud en
cuadratura (conocida también como QAM por las siglas en inglés de
Quadrature amplitude modulation) es una técnica que transporta
datos, mediante la modulación de la señal portadora, tanto en
amplitud como en fase. Esto se consigue modulando una misma
portadora, desfasada en 90°. La señal modulada en QAM está
compuesta por la suma lineal de dos señales previamente
moduladas en Doble Banda Lateral con Portadora Suprimida
B. Modulaciones Digitales
 Modulación por desplazamiento de amplitud (ASK) La
modulación por desplazamiento de amplitud, en inglés Amplitude-
shift keying (ASK), es una forma de modulación en la cual se
representan los datos digitales como variaciones de amplitud de la
onda portadora.
Es una modulación de amplitud todo o nada. Los "1" se transmiten
portadora y los "0" ausencia de portadora
 Modulación por desplazamiento de frecuencia (FSK) La
Modulación por desplazamiento de frecuencia o FSK, (Frequency
Shift Keying) es una técnica de transmisión digital de información
binaria (ceros y unos) utilizando dos frecuencias diferentes. La señal
moduladora solo varía entre dos valores de tensión discretos
formando un tren de pulsos donde un cero representa un "1" o
"marca" y el otro representa el "0" o "espacio".
 Modulación por desplazamiento de fase (PSK) La modulación por
desplazamiento de fase o PSK (Phase Shift Keying) es una forma de
modulación angular que consiste en hacer variar la fase de la
portadora entre un número de valores discretos. Por ejemplo en un

9

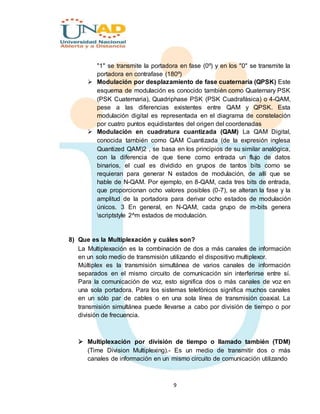

"1" se transmite la portadora en fase (0º) y en los "0" se transmite la
portadora en contrafase (180º)
 Modulación por desplazamiento de fase cuaternaria (QPSK) Este
esquema de modulación es conocido también como Quaternary PSK
(PSK Cuaternaria), Quadriphase PSK (PSK Cuadrafásica) o 4-QAM,
pese a las diferencias existentes entre QAM y QPSK. Esta
modulación digital es representada en el diagrama de constelación
por cuatro puntos equidistantes del origen del coordenadas
 Modulación en cuadratura cuantizada (QAM) La QAM Digital,
conocida también como QAM Cuantizada (de la expresión inglesa
Quantized QAM)2 , se basa en los principios de su similar analógica,
con la diferencia de que tiene como entrada un flujo de datos
binarios, el cual es dividido en grupos de tantos bits como se
requieran para generar N estados de modulación, de allí que se
hable de N-QAM. Por ejemplo, en 8-QAM, cada tres bits de entrada,
que proporcionan ocho valores posibles (0-7), se alteran la fase y la
amplitud de la portadora para derivar ocho estados de modulación
únicos. 3 En general, en N-QAM, cada grupo de m-bits genera
scriptstyle 2^m estados de modulación.
8) Que es la Multiplexación y cuáles son?
La Multiplexación es la combinación de dos a más canales de información
en un solo medio de transmisión utilizando el dispositivo multiplexor.
Múltiplex es la transmisión simultánea de varios canales de información
separados en el mismo circuito de comunicación sin interferirse entre sí.
Para la comunicación de voz, esto significa dos o más canales de voz en
una sola portadora. Para los sistemas telefónicos significa muchos canales
en un sólo par de cables o en una sola línea de transmisión coaxial. La
transmisión simultánea puede llevarse a cabo por división de tiempo o por
división de frecuencia.
 Multiplexación por división de tiempo o llamado también (TDM)
(Time Division Multiplexing).- Es un medio de transmitir dos o más
canales de información en un mismo circuito de comunicación utilizando

10

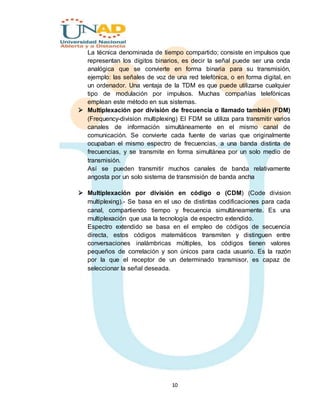

La técnica denominada de tiempo compartido; consiste en impulsos que
representan los dígitos binarios, es decir la señal puede ser una onda
analógica que se convierte en forma binaria para su transmisión,
ejemplo: las señales de voz de una red telefónica, o en forma digital, en
un ordenador. Una ventaja de la TDM es que puede utilizarse cualquier
tipo de modulación por impulsos. Muchas compañías telefónicas
emplean este método en sus sistemas.
 Multiplexación por división de frecuencia o llamado también (FDM)
(Frequency-division multiplexing) El FDM se utiliza para transmitir varios
canales de información simultáneamente en el mismo canal de
comunicación. Se convierte cada fuente de varias que originalmente
ocupaban el mismo espectro de frecuencias, a una banda distinta de
frecuencias, y se transmite en forma simultánea por un solo medio de
transmisión.
Así se pueden transmitir muchos canales de banda relativamente
angosta por un solo sistema de transmisión de banda ancha
 Multiplexación por división en código o (CDM) (Code division
multiplexing).- Se basa en el uso de distintas codificaciones para cada
canal, compartiendo tiempo y frecuencia simultáneamente. Es una
multiplexación que usa la tecnología de espectro extendido.
Espectro extendido se basa en el empleo de códigos de secuencia
directa, estos códigos matemáticos transmiten y distinguen entre
conversaciones inalámbricas múltiples, los códigos tienen valores
pequeños de correlación y son únicos para cada usuario. Es la razón
por la que el receptor de un determinado transmisor, es capaz de
seleccionar la señal deseada.

11

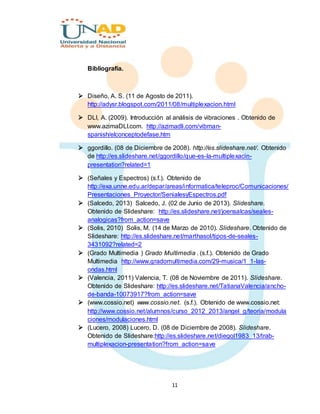

Bibliografía.
 Diseño, A. S. (11 de Agosto de 2011).
http://adysr.blogspot.com/2011/08/multiplexacion.html
 DLI, A. (2009). Introducción al análisis de vibraciones . Obtenido de
www.azimaDLI.com. http://azimadli.com/vibman-
spanish/elconceptodefase.htm
 ggordillo. (08 de Diciembre de 2008). http://es.slideshare.net/. Obtenido
de http://es.slideshare.net/ggordillo/que-es-la-multiplexacin-
presentation?related=1
 (Señales y Espectros) (s.f.). Obtenido de
http://exa.unne.edu.ar/depar/areas/informatica/teleproc/Comunicaciones/
Presentaciones_Proyector/SenialesyEspectros.pdf
 (Salcedo, 2013) Salcedo, J. (02 de Junio de 2013). Slideshare.
Obtenido de Slideshare: http://es.slideshare.net/joensalcas/seales-
analogicas?from_action=save
 (Solis, 2010) Solis, M. (14 de Marzo de 2010). Slideshare. Obtenido de
Slideshare: http://es.slideshare.net/marthasol/tipos-de-seales-
3431092?related=2
 (Grado Multimedia ) Grado Multimedia . (s.f.). Obtenido de Grado
Multimedia http://www.gradomultimedia.com/29-musica/1_1-las-
ondas.html
 (Valencia, 2011) Valencia, T. (08 de Noviembre de 2011). Slideshare.
Obtenido de Slideshare: http://es.slideshare.net/TatianaValencia/ancho-
de-banda-10073917?from_action=save
 (www.cossio.net) www.cossio.net. (s.f.). Obtenido de www.cossio.net:
http://www.cossio.net/alumnos/curso_2012_2013/angel_g/teoria/modula
ciones/modulaciones.html
 (Lucero, 2008) Lucero, D. (08 de Diciembre de 2008). Slideshare.
Obtenido de Slideshare:http://es.slideshare.net/diegol1983_13/trab-
multiplexacion-presentation?from_action=save

Redes locales básico

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Redes locales básico

Último

Redes locales básico
