1. REDES LOCALES BÁSICO
FASE 1
Planificación
Presentado por:
Francisco Javier Sotelo Fuentes
Grupo:
301121A_224
Presentado a:
Leonardo Bernal Zamora
Agosto de 2015

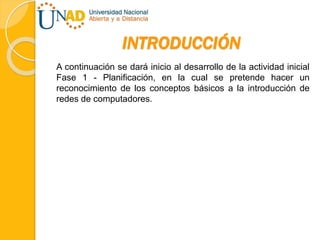

2. INTRODUCCIÓN
A continuación se dará inicio al desarrollo de la actividad inicial
Fase 1 - Planificación, en la cual se pretende hacer un
reconocimiento de los conceptos básicos a la introducción de
redes de computadores.

3. • Cual es la diferencia entre dato y señal
La diferencia es que los datos transportan información (Entidad
que contiene significado) y las señales codifican la información
(Representación eléctrica o electromagnética de los datos)
Datos Señales:

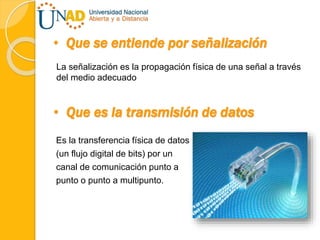

4. • Que se entiende por señalización
La señalización es la propagación física de una señal a través
del medio adecuado
• Que es la transmisión de datos
Es la transferencia física de datos
(un flujo digital de bits) por un
canal de comunicación punto a
punto o punto a multipunto.

5. • Clasificación de transmisión de datos
La transmisión de datos se clasifica según el medio utilizado, el
carácter de la transmisión y el tipo de señal empleada.
Transmisión por línea: aquellos medios que utilizan como
soporte físico un cable.
Transmisión por radio: radioenlaces fijos (torres de
comunicaciones), móviles (equipos que llevan los soldados)
Satélites.
Según el carácter de la transmisión: Simplex, Semidúplex,
Dúplex, Analógicos, Digitales.

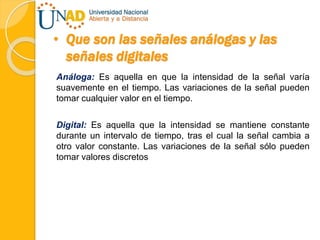

6. • Que son las señales análogas y las
señales digitales
Análoga: Es aquella en que la intensidad de la señal varía
suavemente en el tiempo. Las variaciones de la señal pueden
tomar cualquier valor en el tiempo.
Digital: Es aquella que la intensidad se mantiene constante
durante un intervalo de tiempo, tras el cual la señal cambia a
otro valor constante. Las variaciones de la señal sólo pueden
tomar valores discretos

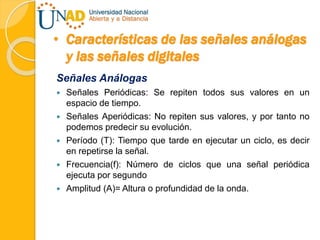

7. • Características de las señales análogas
y las señales digitales
Señales Análogas
 Señales Periódicas: Se repiten todos sus valores en un
espacio de tiempo.
 Señales Aperiódicas: No repiten sus valores, y por tanto no
podemos predecir su evolución.
 Período (T): Tiempo que tarde en ejecutar un ciclo, es decir
en repetirse la señal.
 Frecuencia(f): Número de ciclos que una señal periódica
ejecuta por segundo
 Amplitud (A)= Altura o profundidad de la onda.

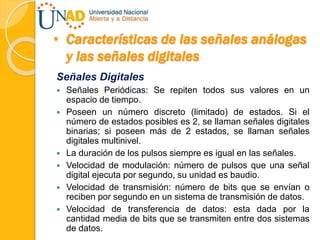

8. • Características de las señales análogas
y las señales digitales
Señales Digitales
 Señales Periódicas: Se repiten todos sus valores en un
espacio de tiempo.
 Poseen un número discreto (limitado) de estados. Si el
número de estados posibles es 2, se llaman señales digitales
binarias; si poseen más de 2 estados, se llaman señales
digitales multinivel.
 La duración de los pulsos siempre es igual en las señales.
 Velocidad de modulación: número de pulsos que una señal
digital ejecuta por segundo, su unidad es baudio.
 Velocidad de transmisión: número de bits que se envían o
reciben por segundo en un sistema de transmisión de datos.
 Velocidad de transferencia de datos: esta dada por la
cantidad media de bits que se transmiten entre dos sistemas
de datos.

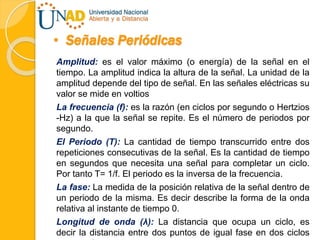

9. • Señales Periódicas
Amplitud: es el valor máximo (o energía) de la señal en el
tiempo. La amplitud indica la altura de la señal. La unidad de la
amplitud depende del tipo de señal. En las señales eléctricas su
valor se mide en voltios
La frecuencia (f): es la razón (en ciclos por segundo o Hertzios
-Hz) a la que la señal se repite. Es el número de periodos por
segundo.
El Periodo (T): La cantidad de tiempo transcurrido entre dos
repeticiones consecutivas de la señal. Es la cantidad de tiempo
en segundos que necesita una señal para completar un ciclo.
Por tanto T= 1/f. El periodo es la inversa de la frecuencia.
La fase: La medida de la posición relativa de la señal dentro de
un periodo de la misma. Es decir describe la forma de la onda
relativa al instante de tiempo 0.
Longitud de onda (λ): La distancia que ocupa un ciclo, es
decir la distancia entre dos puntos de igual fase en dos ciclos

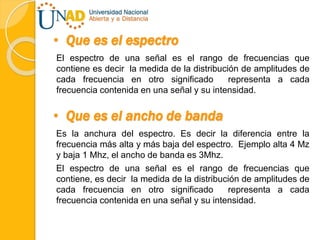

10. • Que es el espectro
El espectro de una señal es el rango de frecuencias que
contiene es decir la medida de la distribución de amplitudes de
cada frecuencia en otro significado representa a cada
frecuencia contenida en una señal y su intensidad.
• Que es el ancho de banda
Es la anchura del espectro. Es decir la diferencia entre la
frecuencia más alta y más baja del espectro. Ejemplo alta 4 Mz
y baja 1 Mhz, el ancho de banda es 3Mhz.
El espectro de una señal es el rango de frecuencias que
contiene, es decir la medida de la distribución de amplitudes de
cada frecuencia en otro significado representa a cada
frecuencia contenida en una señal y su intensidad.

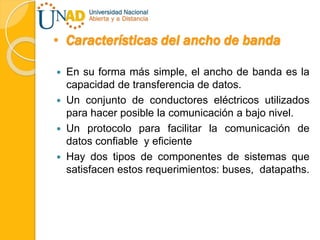

11. • Características del ancho de banda
 En su forma más simple, el ancho de banda es la
capacidad de transferencia de datos.
 Un conjunto de conductores eléctricos utilizados
para hacer posible la comunicación a bajo nivel.
 Un protocolo para facilitar la comunicación de
datos confiable y eficiente
 Hay dos tipos de componentes de sistemas que
satisfacen estos requerimientos: buses, datapaths.

12. • Que es codificación de datos
Es el proceso de conversión de un sistema de datos de origen a
otro sistema de datos de destino. Ejemplo: mirror = espejo, con
este ejemplo damos a entender que hemos cambiado una
información de ingles a español y que esencialmente la
información sigue siendo la misma.
• Que es la modulación
Es el conjunto de técnicas que se usan para transportar
información sobre una onda portadora, típicamente una
sinusoidal.
Estas técnicas permiten un mejor aprovechamiento del canal
simultáneo, además de mejorar la resistencia contra posibles
ruidos e interferencias en pocas palabras el propósito de la
modulación es sobreponer señales en las ondas portadoras.

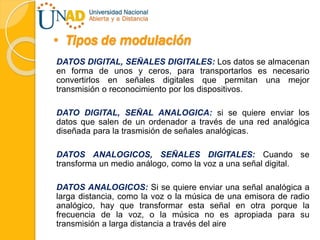

13. • Tipos de modulación
DATOS DIGITAL, SEÑALES DIGITALES: Los datos se almacenan
en forma de unos y ceros, para transportarlos es necesario
convertirlos en señales digitales que permitan una mejor
transmisión o reconocimiento por los dispositivos.
DATO DIGITAL, SEÑAL ANALOGICA: si se quiere enviar los
datos que salen de un ordenador a través de una red analógica
diseñada para la trasmisión de señales analógicas.
DATOS ANALOGICOS, SEÑALES DIGITALES: Cuando se
transforma un medio análogo, como la voz a una señal digital.
DATOS ANALOGICOS: Si se quiere enviar una señal analógica a
larga distancia, como la voz o la música de una emisora de radio
analógico, hay que transformar esta señal en otra porque la
frecuencia de la voz, o la música no es apropiada para su
transmisión a larga distancia a través del aire

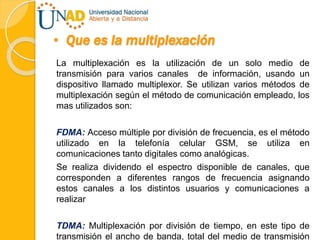

14. • Que es la multiplexación
La multiplexación es la utilización de un solo medio de
transmisión para varios canales de información, usando un
dispositivo llamado multiplexor. Se utilizan varios métodos de
multiplexación según el método de comunicación empleado, los
mas utilizados son:
FDMA: Acceso múltiple por división de frecuencia, es el método
utilizado en la telefonía celular GSM, se utiliza en
comunicaciones tanto digitales como analógicas.
Se realiza dividendo el espectro disponible de canales, que
corresponden a diferentes rangos de frecuencia asignando
estos canales a los distintos usuarios y comunicaciones a
realizar
TDMA: Multiplexación por división de tiempo, en este tipo de
transmisión el ancho de banda, total del medio de transmisión

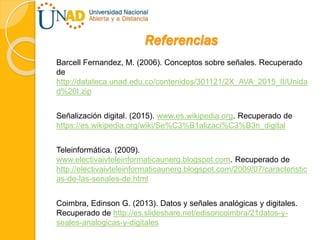

15. Referencias
Barcell Fernandez, M. (2006). Conceptos sobre señales. Recuperado
de
http://datateca.unad.edu.co/contenidos/301121/2X_AVA_2015_II/Unida
d%20I.zip
Señalización digital. (2015). www.es.wikipedia.org. Recuperado de
https://es.wikipedia.org/wiki/Se%C3%B1alizaci%C3%B3n_digital
Teleinformática. (2009).
www.electivaivteleinformaticaunerg.blogspot.com. Recuperado de
http://electivaivteleinformaticaunerg.blogspot.com/2009/07/caracteristic
as-de-las-senales-de.html
Coimbra, Edinson G. (2013). Datos y señales analógicas y digitales.
Recuperado de http://es.slideshare.net/edisoncoimbra/21datos-y-
seales-analogicas-y-digitales
