1. Redes locales básicas
Universidad nacional abierta y a distancias
Por sergio Ernesto Ospitia Rojas

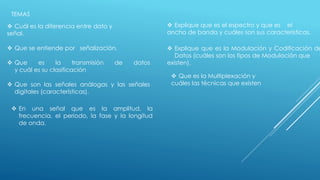

2. TEMAS
 Cuál es la diferencia entre dato y
señal.
 Que se entiende por señalización.
 Que es la transmisión de datos
y cuál es su clasificación
 Que son las señales análogas y las señales
digitales (características).
 En una señal que es la amplitud, la
frecuencia, el periodo, la fase y la longitud
de onda.
 Explique que es el espectro y que es el
ancho de banda y cuáles son sus características.
 Explique que es la Modulación y Codificación de
Datos (cuáles son los tipos de Modulación que
existen).
 Que es la Multiplexación y
cuáles las técnicas que existen

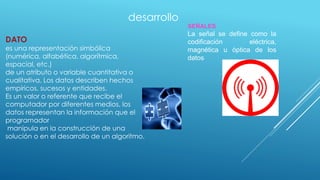

3. DATO
es una representación simbólica
(numérica, alfabética, algorítmica,
espacial, etc.)
de un atributo o variable cuantitativa o
cualitativa. Los datos describen hechos
empíricos, sucesos y entidades.
Es un valor o referente que recibe el
computador por diferentes medios, los
datos representan la información que el
programador
manipula en la construcción de una
solución o en el desarrollo de un algoritmo.
SEÑALES
La señal se define como la
codificación eléctrica,
magnética u óptica de los
datos
desarrollo

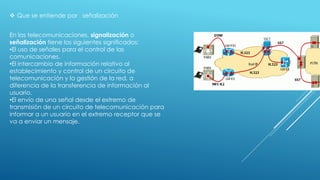

4.  Que se entiende por señalización
En las telecomunicaciones, signalización o
señalización tiene los siguientes significados:
•El uso de señales para el control de las
comunicaciones.
•El intercambio de información relativo al
establecimiento y control de un circuito de
telecomunicación y la gestión de la red, a
diferencia de la transferencia de información al
usuario.
•El envío de una señal desde el extremo de
transmisión de un circuito de telecomunicación para
informar a un usuario en el extremo receptor que se
va a enviar un mensaje.

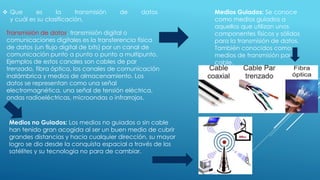

5.  Que es la transmisión de datos
y cuál es su clasificación.
Transmisión de datos, transmisión digital o
comunicaciones digitales es la transferencia física
de datos (un flujo digital de bits) por un canal de
comunicación punto a punto o punto a multipunto.
Ejemplos de estos canales son cables de par
trenzado, fibra óptica, los canales de comunicación
inalámbrica y medios de almacenamiento. Los
datos se representan como una señal
electromagnética, una señal de tensión eléctrica,
ondas radioeléctricas, microondas o infrarrojos.
Medios Guiados: Se conoce
como medios guiados a
aquellos que utilizan unos
componentes físicos y sólidos
para la transmisión de datos.
También conocidos como
medios de transmisión por
cable.
Medios no Guiados: Los medios no guiados o sin cable
han tenido gran acogida al ser un buen medio de cubrir
grandes distancias y hacia cualquier dirección, su mayor
logro se dio desde la conquista espacial a través de los
satélites y su tecnología no para de cambiar.

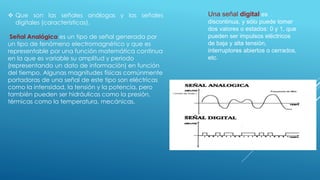

6.  Que son las señales análogas y las señales
digitales (características).
Señal Analógica es un tipo de señal generada por
un tipo de fenómeno electromagnético y que es
representable por una función matemática continua
en la que es variable su amplitud y periodo
(representando un dato de información) en función
del tiempo. Algunas magnitudes físicas comúnmente
portadoras de una señal de este tipo son eléctricas
como la intensidad, la tensión y la potencia, pero
también pueden ser hidráulicas como la presión,
térmicas como la temperatura, mecánicas.
Una señal digital es
discontinua, y sólo puede tomar
dos valores o estados: 0 y 1, que
pueden ser impulsos eléctricos
de baja y alta tensión,
interruptores abiertos o cerrados,
etc.

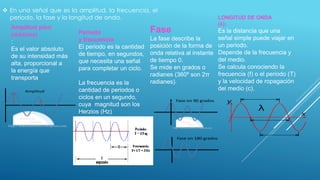

7.  En una señal que es la amplitud, la frecuencia, el
periodo, la fase y la longitud de onda.
Amplitud pico
(máxima)
:
Es el valor absoluto
de su intensidad más
alta, proporcional a
la energía que
transporta
Periodo
y frecuencia
El periodo es la cantidad
de tiempo, en segundos,
que necesita una señal
para completar un ciclo.
La frecuencia es la
cantidad de periodos o
ciclos en un segundo,
cuya magnitud son los
Herzios (Hz)
.
Fase
La fase describe la
posición de la forma de
onda relativa al instante
de tiempo 0.
Se mide en grados o
radianes (360º son 2π
radianes).
LONGITUD DE ONDA
(λ):
Es la distancia que una
señal simple puede viajar en
un periodo.
Depende de la frecuencia y
del medio.
Se calcula conociendo la
frecuencia (f) o el periodo (T)
y la velocidad de ropagación
del medio (c).

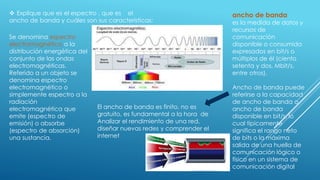

8.  Explique que es el espectro , que es el
ancho de banda y cuáles son sus características:
Se denomina espectro
electromagnético a la
distribución energética del
conjunto de las ondas
electromagnéticas.
Referido a un objeto se
denomina espectro
electromagnético o
simplemente espectro a la
radiación
electromagnética que
emite (espectro de
emisión) o absorbe
(espectro de absorción)
una sustancia.
ancho de banda
es la medida de datos y
recursos de
comunicación
disponible o consumida
expresados en bit/s o
múltiplos de él (ciento
setenta y dos, Mbit/s,
entre otros).
Ancho de banda puede
referirse a la capacidad
de ancho de banda o
ancho de banda
disponible en bit/s, lo
cual típicamente
significa el rango neto
de bits o la máxima
salida de una huella de
comunicación lógico o
físico en un sistema de
comunicación digital
El ancho de banda es finito, no es
gratuito, es fundamental a la hora de
Analizar el rendimiento de una red,
diseñar nuevas redes y comprender el
internet

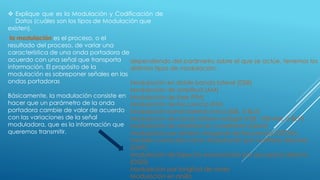

9. la modulación es el proceso, o el
resultado del proceso, de variar una
característica de una onda portadora de
acuerdo con una señal que transporta
información. El propósito de la
modulación es sobreponer señales en las
ondas portadoras
Básicamente, la modulación consiste en
hacer que un parámetro de la onda
portadora cambie de valor de acuerdo
con las variaciones de la señal
moduladora, que es la información que
queremos transmitir.
 Explique que es la Modulación y Codificación de
Datos (cuáles son los tipos de Modulación que
existen).
dependiendo del parámetro sobre el que se actúe, tenemos los
distintos tipos de modulación:
Modulación en doble banda lateral (DSB)
Modulación de amplitud (AM)
Modulación de fase (PM)
Modulación de frecuencia (FM)
Modulación banda lateral única (SSB, ó BLU)
Modulación de banda lateral vestigial (VSB, VSB-AM, ó BLV)
Modulación de amplitud en cuadratura (QAM)
Modulación por división ortogonal de frecuencia (OFDM),
también conocida como 'Modulación por multitono discreto'
(DMT)
Modulación de Espectro ensanchado por secuencia directa
(DSSS)
Modulación por longitud de onda
Modulación en anillo

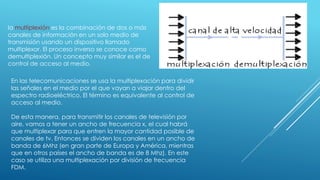

10. la multiplexión es la combinación de dos o más
canales de información en un solo medio de
transmisión usando un dispositivo llamado
multiplexor. El proceso inverso se conoce como
demultiplexión. Un concepto muy similar es el de
control de acceso al medio.
En las telecomunicaciones se usa la multiplexación para dividir
las señales en el medio por el que vayan a viajar dentro del
espectro radioeléctrico. El término es equivalente al control de
acceso al medio.
De esta manera, para transmitir los canales de televisión por
aire, vamos a tener un ancho de frecuencia x, el cual habrá
que multiplexar para que entren la mayor cantidad posible de
canales de tv. Entonces se dividen los canales en un ancho de
banda de 6Mhz (en gran parte de Europa y América, mientras
que en otros países el ancho de banda es de 8 Mhz). En este
caso se utiliza una multiplexación por división de frecuencia
FDM.
