El documento describe diferentes tipos de cableado para redes, incluyendo cableado estructurado categorizado, cable coaxial, fibra óptica y normas para redes inalámbricas. Explica que el cableado de categoría se refiere a la velocidad máxima de transmisión de datos soportada y que la fibra óptica transmite datos utilizando pulsos de luz a lo largo de filamentos de vidrio. También resume las normas IEEE 802.11, 802.15 y 802.16 para redes inalámbricas de área local,

1. CONCEPTOS Pérez Martínez Ana Elena LCI-1701

3. SOBRE EL UTP(CABLEADO ESTRUCTURADO) Pérez Martínez Ana Elena LCI-1701

4. Norma ansi/tia/eia-568 Cableado de categoría 1:Vos (cable de teléfono) Descrito en el estándar EIA/TIA 568B. El cableado de Categoría 1 se utiliza para comunicaciones telefónicas y no es adecuado para la transmisión de datos. Cableado de categoría 2: Datos a 4 Mbps (Local Talk) El cableado de Categoría 2 puede transmitir datos a velocidades de hasta 4 Mbps. Cableado de categoría 3: Datos a 10 Mbps (Ethernet) El cableado de Categoría 3 se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbps. Cableado de categoría 4: Datos a 20 Mbps/ 16 Mbps Token Ring) El cableado de Categoría 4 se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta 16 Mbps. Cableado de categoría 5: Datos a 100 mbps (Fast Ethernet) El cableado de Categoría 5 puede transmitir datos a velocidades de hasta 100 Mbps.

5. Norma ANSI/TIA/EIA-568Características de los cables UTP El cableado del área de trabajo puede variar en su forma dependiendo de la aplicación. – Cable de enlace de cobre (patchcord) Se compone de un cable de cobre y dos conectores de 8 pines tipo RJ-45 ubicados a los extremos del mismo. Puede tener protectores o botas. La categoría del cable de enlace debe ser igual o mayor a la categoría del cable utilizado en el cableado horizontal. La máxima longitud del patchcord es de 3m. Cuando se utilizan “puntos de consolidación”, el cable puede tener hasta 20m. – Cable de enlace de fibra óptica Monomodoo multimodo de 2 o mas fibras para interiores. Deber ser del mismo tipo que la utilizada en todo el sistema de cableado. Los conectores dependerán del tipo de equipos y pueden ser ST, SC, FDDI, etc. Se recomienda la utilización de conectores SC.

6. Norma ANSI/TIA/EIA-568Características de los cables UTP Cableado Horizontal: Elementos Cable: Existen 4 tipos de cable de cobre reconocidos: Cable de par trenzado sin blindaje (UTP) de 4 pares y 100Ω, con conductores 22, 23, 24 AWG, Categoría 5e y Categoría 6. Cable de par trenzado con blindaje (STP) de 4 pares y 100 Ω, con conductores 22, 23, 24 AWG, Categoría 5e y Categoría 6. Cable de par trenzado con blindaje (STP-A) de 2 pares y 150Ω Cable de fibra óptica multimodo 62.5/125 y 50/125 μmde 2 o mas fibras.

7. Norma ANSI/TIA/EIA-568Características de los cables UTP – Cable de Par Trenzado sin blindaje (UTP) • Características – Constituido por 8 conductores sólidos 22, 23, 24 AWG de categorías 5e y 6, con aislamiento termoplástico, trenzados por pares y encapsulados en una chaqueta. – Deberá tener una impedancia característica de 100 Ω ± 15% en un rango de frecuencia de 1 MHz hasta la máxima frecuencia requerida en la instalación. – Diámetro del conductor con aislamiento, máximo 1.22mm.

8. Norma ANSI/TIA/EIA-568Características de los cables UTP Los hilos son referenciados con respecto a su grosor utilizando los números de American Wire Gauge Los alambres delgados tienen más resistencia que los gruesos

9. Norma ANSI/TIA/EIA-568Características de los cables UTP De acuerdo con la aplicación, cada hilo realiza una función diferente: TX: Trasmite; RX: Recibe; Bi: Bidireccional

10. SOBRE EL CABLE COAXIAL Pérez Martínez Ana Elena LCI-1701

11. Características RG48 Se utiliza para la construcción de redes informáticas locales y en aparatos de medición de radio industriales. En conformidad con el estándar MIL-C-17. Revestimiento exterior Pantalla – malla Dieléctrico Conductor

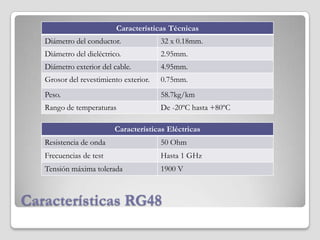

12. Características RG48

13. Características RG49 Se utiliza en la tecnología doméstica y de televisión. En conformidad con el estándar MIL-C-17. Revestimiento exterior Pantalla – malla Pantalla de aluminio Dieléctrico Conductor

14. Características RG48

15. SOBRE LA FIBRA OPTICA Pérez Martínez Ana Elena LCI-1701

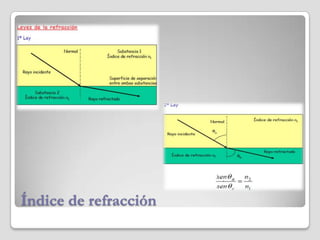

16. Índice de refracción

17. Índice de refracción

18. Índice de refracción

19. Índice de refracción

20. Fórmula simple utilizada para calcular el ángulo de refracción de la luz al atravesar la superficie de separación entre dos medios de índice de refracción distinto. La ley de Snell dice que el producto del índice de refracción por el seno del ángulo de incidencia es constante para cualquier rayo de luz incidiendo sobre la superficie separatriz de dos medios. Aunque la ley de Snell fue formulada para explicar los fenómenos de refracción de la luz se puede aplicar a todo tipo de ondas atravesando una superficie de separación entre dos medios en los que la velocidad de propagación la onda varíe. Ley de Shell

21. Fabricación de la fibra óptica La mayor parte de los métodos se basan en la fabricación de una preforma y posterior estirado. Método por fusión de vidrio

22. Método basado en la deposición de vidrio a partir de la fase gaseosa Fabricación de la fibra óptica

23. Fabricación de la fibra óptica

24. Fabricación de la fibra óptica

25. Fabricación de la fibra óptica

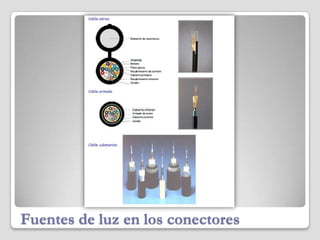

26. Fuentes de luz en los conectores

27. Fuentes de luz en los conectores

28. INALAMBRICOS Pérez Martínez Ana Elena LCI-1701

29. Normas IEEE 802.11 Define opciones de la capa física para la transmisión inalámbrica y la capa de protocolos MAC. El IEEE 802.11 representa el primer estándar para los productos WLAN de una internacionalmente conocida organización independiente. El IEEE maneja la mayoría de las normas para LAN cableadas. Representa un hito importante en sistemas WLAN desde que los clientes pueden tener ahora múltiples fuentes para los componentes de sus sistemas WLAN. Hay todavía aplicaciones donde las comunicaciones de los datos propios existen tesson muy adecuadas, porque ellos pueden perfeccionar algún aspecto de la actuación de la red. Sin embargo, los acomodables productos del 802.11 extienden las opciones de los usuarios.

30. Normas IEEE 802.15 Es un grupo de trabajo dentro de IEEE 802 especializado en redes inalámbricas de área personal (wireless personal área networks, WPAN). Se divide en cinco subgrupos, del 1 al 5. Los estándares que desarrolla definen redes tipo PAN o HAN, centradas en las cortas distancias. Al igual que Bluetooth o ZigBee, el grupo de estándares 802.15 permite que dispositivos portátiles como PC, PDAs, teléfonos, pagers, sensores y actuadores utilizados en domótica, entre otros, puedan comunicarse e interoperar. Debido a que Bluetooth no puede coexistir con una red inalámbrica 802.11.x, se definió este estándar para permitir la interoperatibilidad de las redes inalámbricas LAN con las redes tipo PAN o HAN.

31. Normas IEEE 802.16 Hasta la fecha han surgido cada vez más versiones de la norma IEEE 802.16. Comenzaron por la 802.16a, que se aprobó en Diciembre del año 2001, la cual se centraba en definir el acceso de banda ancha fijo. Más tarde, en Septiembre del 2003, una revisión llamada 802.16d, consiguió acercarse al estándar europeo HIPERMAN. Este proyecto concluyó con la 802.16-2004, en la cual se definía también de forma más concreta la forma de dar soporte al punto de acceso por parte del usuario, como un posible router, módem o los aparatos que entendieran la norma. Por último, el objetivo de 802.16e (También conocida como 802.16e-2005 o Mobile WiMAX) es la de añadir movilidad al estándar actual, que estaba pensado para entornos fijos. Con esta última definición de la norma, podremos usar la tecnología mientras estamos en movimiento.
