1. REDES DE INFORMATICA
CARLOS AGUDELO
SILVANA DUQUE
NATALIA GIRALDO
DANIELA CHALARCA
ÁREA: REDES
Profesor: MARO FULA
INSTITUCIÓN EDUCATIVA „GABO‟
CARTAGO – VALLE
Lunes, 22 de Abril de 2013

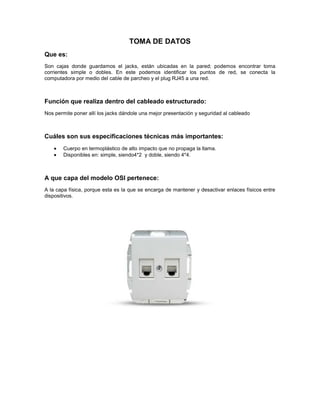

2. TOMA DE DATOS
Que es:
Son cajas donde guardamos el jacks, están ubicadas en la pared; podemos encontrar toma
corrientes simple o dobles. En este podemos identificar los puntos de red, se conecta la
computadora por medio del cable de parcheo y el plug RJ45 a una red.
Función que realiza dentro del cableado estructurado:
Nos permite poner allí los jacks dándole una mejor presentación y seguridad al cableado
Cuáles son sus especificaciones técnicas más importantes:
Cuerpo en termoplástico de alto impacto que no propaga la llama.
Disponibles en: simple, siendo4*2 y doble, siendo 4*4.
A que capa del modelo OSI pertenece:
A la capa física, porque esta es la que se encarga de mantener y desactivar enlaces físicos entre
dispositivos.

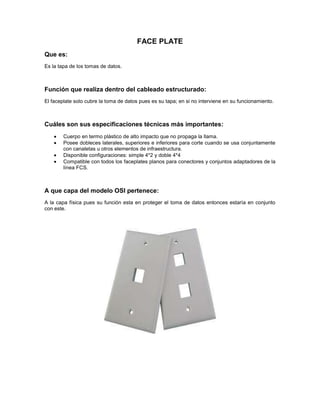

3. FACE PLATE
Que es:
Es la tapa de los tomas de datos.
Función que realiza dentro del cableado estructurado:
El faceplate solo cubre la toma de datos pues es su tapa; en si no interviene en su funcionamiento.
Cuáles son sus especificaciones técnicas más importantes:
Cuerpo en termo plástico de alto impacto que no propaga la llama.
Posee dobleces laterales, superiores e inferiores para corte cuando se usa conjuntamente
con canaletas u otros elementos de infraestructura.
Disponible configuraciones: simple 4*2 y doble 4*4
Compatible con todos los faceplates planos para conectores y conjuntos adaptadores de la
línea FCS.
A que capa del modelo OSI pertenece:
A la capa física pues su función esta en proteger el toma de datos entonces estaría en conjunto
con este.

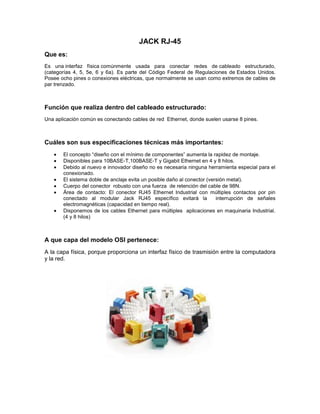

4. JACK RJ-45
Que es:
Es una interfaz física comúnmente usada para conectar redes de cableado estructurado,
(categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos.
Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de
par trenzado.
Función que realiza dentro del cableado estructurado:
Una aplicación común es conectando cables de red Ethernet, donde suelen usarse 8 pines.
Cuáles son sus especificaciones técnicas más importantes:
El concepto “diseño con el mínimo de componentes” aumenta la rapidez de montaje.
Disponibles para 10BASE-T,100BASE-T y Gigabit Ethernet en 4 y 8 hilos.
Debido al nuevo e innovador diseño no es necesaria ninguna herramienta especial para el
conexionado.
El sistema doble de anclaje evita un posible daño al conector (versión metal).
Cuerpo del conector robusto con una fuerza de retención del cable de 98N.
Área de contacto: El conector RJ45 Ethernet Industrial con múltiples contactos por pin
conectado al modular Jack RJ45 específico evitará la interrupción de señales
electromagnéticas (capacidad en tiempo real).
Disponemos de los cables Ethernet para múltiples aplicaciones en maquinaria Industrial.
(4 y 8 hilos)
A que capa del modelo OSI pertenece:
A la capa física, porque proporciona un interfaz físico de trasmisión entre la computadora
y la red.

5. TOMAS CORRIENTE
Que es:
Un enchufe es un dispositivo formado por dos elementos la clavija y toma de corriente, que se
conecta uno al otro para establecer una conexión eléctrica que permita el paso de corriente.
Función que realiza dentro del cableado estructurado:
Es el que alimenta al computador de energía eléctrica para poder que funcione.
Cuáles son sus especificaciones técnicas más importantes:
Estructura en duraluminio inyectado y bronce.
Formas rectangulares y cilíndricas, herméticas a prueba de humedad y el polvo del medio
ambiente.
Resistente a impactos.
Prensaestopas y estóvales de bronce y en acero inoxidable.
Simples, dobles y triples de 15 amp, 20 amp y 30 amp
A que capa del modelo OSI pertenece:
Pertenece a la capa 1 porque es el medio físico donde el computador se alimenta de electricidad.

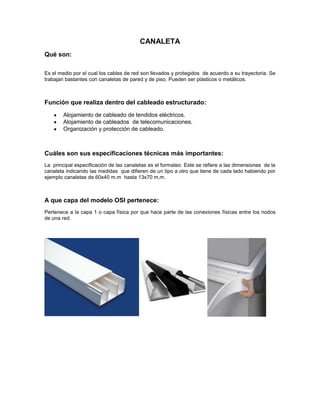

6. CANALETA
Qué son:
Es el medio por el cual los cables de red son llevados y protegidos de acuerdo a su trayectoria. Se
trabajan bastantes con canaletas de pared y de piso. Pueden ser plásticos o metálicos.
Función que realiza dentro del cableado estructurado:
Alojamiento de cableado de tendidos eléctricos.
Alojamiento de cableados de telecomunicaciones.
Organización y protección de cableado.
Cuáles son sus especificaciones técnicas más importantes:
La principal especificación de las canaletas es el formateo. Este se refiere a las dimensiones de la
canaleta indicando las medidas que difieren de un tipo a otro que tiene de cada lado habiendo por
ejemplo canaletas de 60x40 m.m hasta 13x70 m.m.
A que capa del modelo OSI pertenece:
Pertenece a la capa 1 o capa física por que hace parte de las conexiones físicas entre los nodos
de una red.

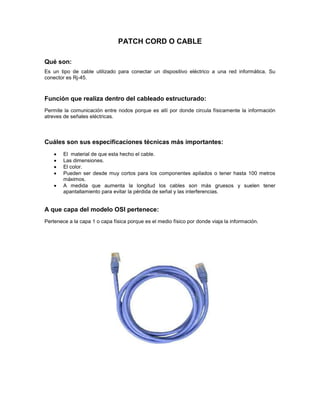

7. PATCH CORD O CABLE
Qué son:
Es un tipo de cable utilizado para conectar un dispositivo eléctrico a una red informática. Su
conector es Rj-45.
Función que realiza dentro del cableado estructurado:
Permite la comunicación entre nodos porque es allí por donde circula físicamente la información
atreves de señales eléctricas.
Cuáles son sus especificaciones técnicas más importantes:
El material de que esta hecho el cable.
Las dimensiones.
El color.
Pueden ser desde muy cortos para los componentes apilados o tener hasta 100 metros
máximos.
A medida que aumenta la longitud los cables son más gruesos y suelen tener
apantallamiento para evitar la pérdida de señal y las interferencias.
A que capa del modelo OSI pertenece:
Pertenece a la capa 1 o capa física porque es el medio físico por donde viaja la información.

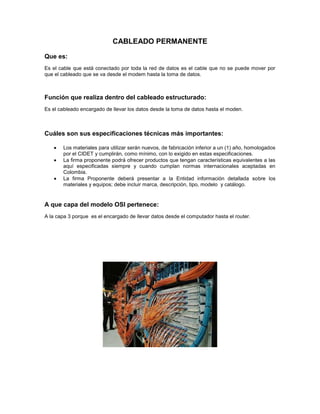

8. CABLEADO PERMANENTE
Que es:
Es el cable que está conectado por toda la red de datos es el cable que no se puede mover por
que el cableado que se va desde el modem hasta la toma de datos.
Función que realiza dentro del cableado estructurado:
Es el cableado encargado de llevar los datos desde la toma de datos hasta el moden.
Cuáles son sus especificaciones técnicas más importantes:
Los materiales para utilizar serán nuevos, de fabricación inferior a un (1) año, homologados
por el CIDET y cumplirán, como mínimo, con lo exigido en estas especificaciones.
La firma proponente podrá ofrecer productos que tengan características equivalentes a las
aquí especificadas siempre y cuando cumplan normas internacionales aceptadas en
Colombia.
La firma Proponente deberá presentar a la Entidad información detallada sobre los
materiales y equipos; debe incluir marca, descripción, tipo, modelo y catálogo.
A que capa del modelo OSI pertenece:
A la capa 3 porque es el encargado de llevar datos desde el computador hasta el router.

9. PLUJ RJ-45
Que es:
Es un conector muy utilizado en las computadoras. Posee ocho pines que normalmente se usan
como extremos de cables de par trenzado
Sistema de Cableado Estructurado para cableado horizontal o secundario, uso interno, en salas de
telecomunicaciones, puntos de distribución o en puntos de acceso en el sitio de trabajo.
Función que realiza dentro del cableado estructurado:
Permite conectar el cable patchcord al Jack rj-45 y al dispositivo electrónico. Y de esta manera se
logra la conexión de los nodos a una red.
Cuáles son sus especificaciones técnicas más importantes:
Cuerpo de termoplástico de alto impacto (UL 94 V-O)
vías de contacto producidas con bronce fosforoso con coberturas de 2,54
micrómetros de níquel y 1,27 micrómetros de oro.
cumple la FCC 68.5 (EMI –Interferencia Electromagnética)
contactos adecuados para colocación de conectores sólidos o flexibles.
A que capa del modelo OSI pertenece:
Pertenece a la capa 1 por que hace parte del medio físico por donde circula la información.

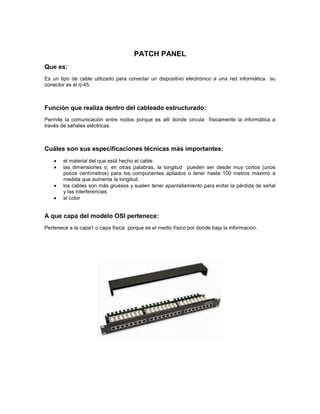

10. PATCH PANEL
Que es:
Es un tipo de cable utilizado para conectar un dispositivo electrónico a una red informática su
conector es el rj-45.
Función que realiza dentro del cableado estructurado:
Permite la comunicación entre nodos porque es allí donde circula físicamente la informática a
través de señales eléctricas.
Cuáles son sus especificaciones técnicas más importantes:
el material del que está hecho el cable.
las dimensiones o, en otras palabras, la longitud pueden ser desde muy cortos (unos
pocos centímetros) para los componentes apilados o tener hasta 100 metros máximo a
medida que aumenta la longitud.
los cables son más gruesos y suelen tener apantallamiento para evitar la pérdida de señal
y las interferencias
el color
A que capa del modelo OSI pertenece:
Pertenece a la capa1 o capa física porque es el medio físico por donde baja la información.

11. SWITCH
Que es:
Un switch es un dispositivo de propósito especial diseñado para resolver problemas de rendimiento
en la red, debido a anchos de banda pequeños y embotellamientos.
Función que realiza dentro del cableado estructurado:
Detectan que estaciones están conectadas en cada uno de los segmentos de sus puertos.
Examinan el tráfico de entrada deducen las direcciones Mac. De todas las estaciones conectadas a
cada puerto y usan esta información para construir una tabla de direccionamiento local.
Cuáles son sus especificaciones técnicas más importantes:
• Conectividad a 1000BaseT.
• Equipos administrables: Debe incluir software que permita administración y configuración a través
de Consola, por medio de browser web y a través de una aplicación de administración y gestión
con interfaz gráfica basada en SNMP, monitoreo y reportes en tiempo real de fallas y desempeño,
entre otros.
• Soporte de IPv6 para garantizar compatibilidad y correcto desempeño con las nuevas redes como
lo son las de alta velocidad.
• Soporte para la implementación de calidad de servicio.
• Cumplimiento de estándares IEEE.
A que capa del modelo OSI pertenece:
Operan en la capa 2 del modelo osi porque que encaminan paquetes de datos entre segmentos
algunas redes.

12. ROUTERS O ENRUTADORES
Que es:
Un router es un Dispositivo de interconexión de redes informáticas que permite asegurar el enrutamiento de
paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.
Función que realiza dentro del cableado estructurado:
Consiste en enviar o encaminar paquetes de datos de una red a otra, es decir,
interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden
comunicar sin la intervención de un router (mediante bridges), y que por tanto tienen prefijos de red
distintos.
Cuáles son sus especificaciones técnicas más importantes:
Reenvío de paquetes (Forwarding): cuando un paquete llega al enlace de entrada de un router,
éste tiene que pasar el paquete al enlace de salida apropiado. Una característica importante
de los routers es que no difunden tráfico difusivo.
Encaminamiento de paquetes (routing): mediante el uso de algoritmos de encaminamiento
tiene que ser capaz de determinar la ruta que deben seguir los paquetes a medida que fluyen
de un emisor a un receptor.
A que capa del modelo OSI pertenece:
A la capa número 3, porque la capa número 3 se encarga de escoger las rutas para que el
mensaje lleve bien y a tiempo.

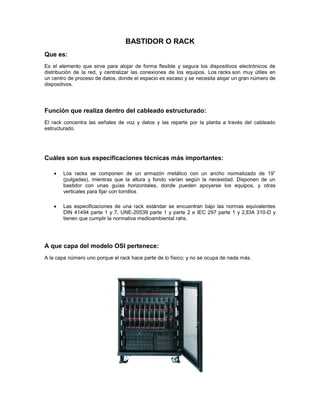

13. BASTIDOR O RACK
Que es:
Es el elemento que sirve para alojar de forma flexible y segura los dispositivos electrónicos de
distribución de la red, y centralizar las conexiones de los equipos. Los racks son muy útiles en
un centro de proceso de datos, donde el espacio es escaso y se necesita alojar un gran número de
dispositivos.
Función que realiza dentro del cableado estructurado:
El rack concentra las señales de voz y datos y las reparte por la planta a través del cableado
estructurado.
Cuáles son sus especificaciones técnicas más importantes:
Los racks se componen de un armazón metálico con un ancho normalizado de 19”
(pulgadas), mientras que la altura y fondo varían según la necesidad. Disponen de un
bastidor con unas guías horizontales, donde pueden apoyarse los equipos, y otras
verticales para fijar con tornillos
Las especificaciones de una rack estándar se encuentran bajo las normas equivalentes
DIN 41494 parte 1 y 7, UNE-20539 parte 1 y parte 2 e IEC 297 parte 1 y 2,EIA 310-D y
tienen que cumplir la normativa medioambiental rahs.
A que capa del modelo OSI pertenece:
A la capa número uno porque el rack hace parte de lo físico; y no se ocupa de nada más.

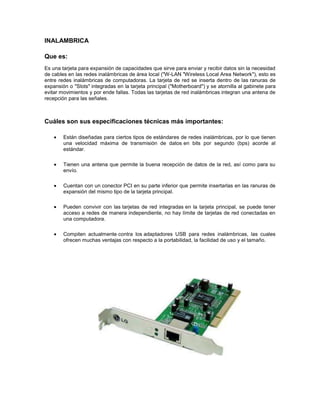

14. TARJETA DE RED CABLEADA E INALAMBRICA
TARJETA DE RED CABLEADA
Que es:
Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre sí y
también permite compartir recursos entre dos o más computadoras (discos duros, ROM,
impresoras, etc). A las tarjetas de red también se les llama NIC (por network interface card; en
español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de
cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero
actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.
Cuáles son sus especificaciones técnicas más importantes:
Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal
llamado dirección MAC (no confundir con Apple Macintosh). Estas direcciones hardware únicas son
administradas por el instituto de electrónicae ingeniería eléctrica. Los tres primeros octetos del
número MAC son conocidos como OUI e identifican a proveedores específicos y son designados
por la IEEE.
Se denomina también NIC al circuito integrado de la tarjeta de red que se encarga de servir como
interfaz de Ethernet entre el medio físico (por ejemplo un cable coaxial) y el equipo (por ejemplo
una computadora personal o una impresora). Es un circuito integrado usado en computadoras o
periféricos tales como las tarjetas de red, impresoras de red o sistemas integrados (embebed en
inglés), para conectar dos o más dispositivos entre sí a través de algún medio, ya sea conexión
inalámbrica, cable UTP, cable coaxial, fibra óptica, etc.
Función que realiza dentro del cableado estructurado:
Que a través de ella se conecta la red por el patchcord.
A que capa del modelo OSI pertenece:
La tarjeta inalámbrica pertenece a la capa número 2, porque proporciona una transferencia de
datos confiable a través de una sola parte de la ruta.

15. INALAMBRICA
Que es:
Es una tarjeta para expansión de capacidades que sirve para enviar y recibir datos sin la necesidad
de cables en las redes inalámbricas de área local ("W-LAN "Wireless Local Area Network"), esto es
entre redes inalámbricas de computadoras. La tarjeta de red se inserta dentro de las ranuras de
expansión o "Slots" integradas en la tarjeta principal ("Motherboard") y se atornilla al gabinete para
evitar movimientos y por ende fallas. Todas las tarjetas de red inalámbricas integran una antena de
recepción para las señales.
Cuáles son sus especificaciones técnicas más importantes:
Están diseñadas para ciertos tipos de estándares de redes inalámbricas, por lo que tienen
una velocidad máxima de transmisión de datos en bits por segundo (bps) acorde al
estándar.
Tienen una antena que permite la buena recepción de datos de la red, así como para su
envío.
Cuentan con un conector PCI en su parte inferior que permite insertarlas en las ranuras de
expansión del mismo tipo de la tarjeta principal.
Pueden convivir con las tarjetas de red integradas en la tarjeta principal, se puede tener
acceso a redes de manera independiente, no hay límite de tarjetas de red conectadas en
una computadora.
Compiten actualmente contra los adaptadores USB para redes inalámbricas, las cuales
ofrecen muchas ventajas con respecto a la portabilidad, la facilidad de uso y el tamaño.

16. Cableado permanente sala de informática 2
DESCRIPCIÓN CANTIDAD SENCILLO DOBLE MEDIDAS
Tomas de datos 20
Jack's Rj-45 16 4
Toma corriente 1 20
Canaleta 42,8 metros
Patchcord 70
Cableado permanente 300 metros
Plug Rj-45 140
Patch panel 48 lineal 1
Switches
Bastidor o rack 1 50cm*50cm
Routers 2
Tarjeta de red inalámbrica 22
Tarjeta de red cablada 22

17. Medidas de la canaleta
DESCRIPCIÓN MEDIDAS
Pared a toma 1 2.10 m
Toma 1 a toma 2 1.27 m
Toma 2 a toma 3 1.60 m
Toma 3 a toma 4 1.60 m
Toma 4 a toma 5 1.60 m
Toma 5 a toma 6 1.58 m
Toma 6 a toma 7 1.45 m
Toma 7 a toma 8 1.80 m
Toma 8 a toma 9 1.65 m
Toma 9 a toma 10 1.60 m
Toma 10 a toma
11 2.50 m
Toma 11 a toma
12 1.60 m
Toma 12 a toma
13 1.65 m
Toma 13 a toma
14 1.60 m
Toma 14 a toma
15 1.55 m
Toma 15 a toma
16 1.70 m
Toma 16 a toma
17 1.60 m
Toma 17 a toma
18 1.65 m
Toma 18 a toma
19 1.60 m
TOTAL : 31.7 m
