1. Especialidad: Electrotecnia
Sub área: Mantenimiento de Maquinas Eléctricas
Ficha de Aprendizaje 2: Motores de Corriente
Continua
Estudiante: Oscar Castillo Morales
5-10
2014

2. Partes de un Generador de
Corriente Continua

3. Generador con excitación
Independiente
 Generador Dc que que requiere de una fuente de dc
externa independiente para el devanado de campo.
 La tension en los bornes es casi independiente de la
carga de la maquina y de su velocidad ya que la tensión
puede ser regulada por medio del reóstato de campo.

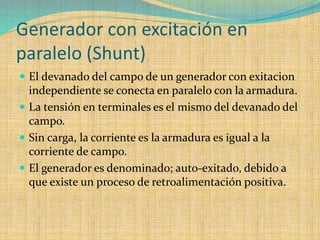

5. Generador con excitación en
paralelo (Shunt)
 El devanado del campo de un generador con exitacion
independiente se conecta en paralelo con la armadura.
 La tensión en terminales es el mismo del devanado del
campo.
 Sin carga, la corriente es la armadura es igual a la
corriente de campo.
 El generador es denominado; auto-exitado, debido a
que existe un proceso de retroalimentación positiva.

7. Generador con excitación en serie
 El devanado inductor se conecta en serie con el
inducido, de tal forma que toda la corriente que el
generador suministra a la carga fluye por igual por
ambos devanados.
 El devanado inductor se construye con pocas espiras de
gran seccion.

9. Generador con excitación
compound
 El generador con excitación compound tiene la
propiedad de que puede trabajar a una tensión
prácticamente constante, es decir, casi independiente
de la carga conectada a la red, debido a que por la
acción del arrollamiento shunt la corriente de
excitación tiende a disminuir al aumentar la carga,
mientras que la acción del arrollamiento serie es
contraria, o sea, que la corriente de excitación tiende a
aumentar cuando aumente la carga.

11. Resumen

12. Sitios De Referencia
 http://prezi.com/pinjhltesylz/generador-dc-con-
excitacion-independiente-y-derivacion/
 http://electridad23128.blogspot.com/2008/09/generad
or-serie-y-shunt.html
 http://mtoelectrico23128.blogspot.com/2008/10/gener
ador-con-excitacin-compound-el.html
 http://severomaquinaselectricas.wikispaces.com/2.2.1.
1.+Motores++C.C.+Excitaci%C3%B3n+independiente.
