2. Luis fernado Corales C
Electrotecnia 5-7
Circuito con IR
Antony Garita Sánchez
profesor
proyecto
Especialidad y
sección
alumno

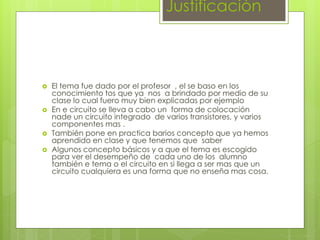

3. Justificación
El tema fue dado por el profesor , el se baso en los
conocimiento tos que ya nos a brindado por medio de su
clase lo cual fuero muy bien explicadas por ejemplo
En e circuito se lleva a cabo un forma de colocación
nade un circuito integrado de varios transistores, y varios
componentes mas .
También pone en practica barios concepto que ya hemos
aprendido en clase y que tenemos que saber
Algunos concepto básicos y a que el tema es escogido
para ver el desempeño de cada uno de los alumno
también e tema o el circuito en si llega a ser mas que un
circuito cualquiera es una forma que no enseña mas cosa.

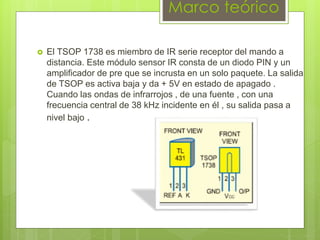

4. Marco teórico
El TSOP 1738 es miembro de IR serie receptor del mando a
distancia. Este módulo sensor IR consta de un diodo PIN y un
amplificador de pre que se incrusta en un solo paquete. La salida
de TSOP es activa baja y da + 5V en estado de apagado .
Cuando las ondas de infrarrojos , de una fuente , con una
frecuencia central de 38 kHz incidente en él , su salida pasa a
nivel bajo .
5. bc557
El BC557 es uno de los transistores mas usados
en electrónica. es barato y muy fiable. Aquí
podéis ver el encapsulado y su diagrama
correspondiente a
un transistor PNP.
Esta diseñado para aplicaciones de
conmutación y de bajo ruido. Es usado en
circuitos digitales y sus características son:
Tensión emisor-colector hasta -45V.
Corriente de colector máxima -100mA.
Disipación máxima 500mW.

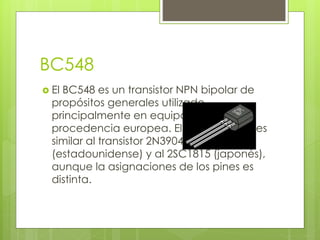

7. BC548
El BC548 es un transistor NPN bipolar de
propósitos generales utilizado
principalmente en equipos de
procedencia europea. Eléctricamente es
similar al transistor 2N3904
(estadounidense) y al 2SC1815 (japonés),
aunque la asignaciones de los pines es
distinta.
8. 1N4007
1N4007 es uno de los diodos de una serie muy utilizados en
infinidad de equipos electrónicos. Se utiliza principalmente
para convertir la corriente alterna en directa. Su
encapsulado es de tipo DO-41.
Principales características
Tensión inversa de pico máximo: 1KV (VRRM)max
Tensión máxima en un circuito rectificador de madia onda
con carga capacitiva: 500 V (Vef)
Rango de temperatura: - 65 ºC a +125 ºC
Caída de tensión: 1,1 V (VF)max
Corriente en sentido directo: 1 A (If)
Corriente máxima de pico: 30 A (Ifsm)max
9. Rele de 6v
Descripción:
Relés de alta resistencia dieléctrica para protección
trasitoria: 10.000 sobrecarga monentanea en µseg. entre
bobina y contacto.
1 circuito conmutado.
Características:
Voltaje nominal:6V
Voltaje DC mínimo: 0,6V
Voltaje DC máximo: 4,2V
Corriente operacional nominal(+/- 10%): 88 mA
Resistencia(+/-10%): 68 ohms
Potenica operacional nominal: 530 mW
Voltaje máximo permitido(60ºC): 7,8V
15. Discusión de los resultados
Cuando esta montado en la proto ay que ver cada
uno de las uniones y saber colocar cada uno
adecuadamente .
Tener el preciso ingenio para ver cada uno de los
fallo ya que es muy probable que hayan varios
fallas ya seas puntos o componentes en mal
estado
En la placa saber las medida bien ala ora de
corta la placa ya que ay que ponerla un chasis
tener cuidado al usar la herramientas de trabajo
ay a u ese pueda causar daños ya se a la Placa
chucho componentes
16. Datos experimentales
Saber o sacar la base , emisor y colector de
cada un de los 2 transistores que se van a utilizar
en el circuito
saber colocar el circuito integrado bien ya que
cada una de la 16 pata tienen cumple una fusión
adecuada
Medir en la parte negativa y la positiva cada uno
de los componentes par ave si ay continuidad.
Tener en cuenta que ay que poner un releed e
voltio y medir la corriente que va a pasar sobre le
También tener en cuenta el valor de las
resistencia que son barias .
18. Propuestas
Tener mas cuidado con la utilidad de los
componente ya que son caros y al no
saberlos usar ay que tener cuidado
saber interpretar cada uno de los
componentes
Saber leer bien el diagrama tener el
conocimiento adecuado par ave cada
uno de los puntos
19. CONCLUCIONES
Al final de todo el trabajo uno personal
mente se siente muy bien ya que saber que
le salió en circuito es mu satisfactorio
En conclusión el saber que se logro el circuito
acido siguiendo cada uno de los paso dado
s en y revisando paso a paso con mucha
paz y tranquilidad .
Medir cada uno de los componentes para
asegurarse que cada uno este bien
Tener encuentra ante todo la seguridad
Mantener y siempre ser ordenado para ver y
revisar el circuito si es que lo llega a necesitar
