1. Vocabulario:
Unión Base-Colector
Unión Base-Emisor
Corriente de la Base: pequeña corriente que se desvía y atraviesa la base.
Corriente de la Colector: corriente que recibe el colector y lo atraviesa.
Corriente del emisor: corriente que atraviesa el emisor.
Polarización: forma en que conectemos las patillas del transistor, puede ser directa o inversa.
1. ¿Porque la corriente de la base de un transistor es mucho menor que la
corriente del colector?
Porque el colector está más fuertemente dopado.
2. En un circuito con transistores, la corriente de la base es 2% de la corriente del
emisor de 30 mA. Determine la corriente del colector.
24Ma.
3. Para que un transistor pnp opere normalmente, la base debe ser (menor o
mayor) con respecto al colector.
Una unión pn se encuentra polarizada en inversa y la otra en directa.
4. ¿Cual es el valor de la corriente del colector para una corriente del emisor de
5.34 mA y una corriente de base de 475 μA?
4.87mA
5. ¿Cómo son, atendiendo al signo, las siguientes tensiones en los tipos de
transistores indicados, para que éstos funcionen normalmente?
6. VBE en un transistor NPN
7. VCB en un transistor PNP
8. VBC en un transistor NPN
9. VEB en un transistor PNP
10. La corriente de emisor, ¿por qué portadores está formada?
11. ¿Qué nombre recibe la corriente simbolizada por ICBO?
Es la corriente máxima que puede soportar un transistor a través de la polarización
inversa de la unión colector-base cuando la corriente de emisor es cero.
12. La corriente ICBO dónde se origina? ¿A quién es debida?
A la temperatura.
13. Dibuja el símbolo de un transistor PNP y establece las tensiones que en él se
presentan cuando se polariza?

2. 14. Relaciona las tensiones representadas en la pregunta anterior?
VEC=VEB+VBC
15. ¿Cuántas corrientes existen en un transistor? ¿Cómo se llaman estas corrientes?
IB,IC IE,ICBO,
16. Dibuja el símbolo de un transistor y establece las corrientes que tienen lugar en él
al polarizarle?
17. Relaciona las corrientes representadas en la pregunta anterior?
IE=IC+IB
18. ¿Cuántas corrientes existen en la unión E-B de un transistor cuando se encuentra
directamente polarizada?
La corriente será 0,7 si es de silicio o 0,3 si es de germanio.
19. Dado un transistor funcionando en la zona activa. A quién es debida la corriente de
emisor, la de base y la de colector? A la fuente de voltaje externo.
20. ¿A qué llamamos factor de mérito de un transistor? Cuando funciona como
amplificador es el factor de rechazo de ondas débiles.
21. Dibuja los símbolos de dos transistores uno PNP y otro NPN, representando el
sentido real de sus corrientes?

3. 22. ¿Existe alguna relación entre la ganancia estática de corriente en base-común a la
ganancia estática de corriente en emisor-común?
23. Demuestra la ecuación fundamental del transistor IC=β IB + (1+ β) ICBO a partir de IC=α IE +
ICBO?
24. ¿Cómo se distingue la zona de funcionamiento de un transistor? Por las conexiones de las
terminales.
25. ¿En qué zona de funcionamiento se encuentran los transistores en las siguientes
representaciones esquemáticas?
Saturación Activa
26. ¿En qué zona o zonas se cumple la ecuación fundamental del transistor?
De amplificación y emisor común
27. ¿En qué zona o zonas amplifica el transistor? Zona activa
28. ¿Cuáles son las zonas más empleadas en electrónica digital?
29. ¿Qué se entiende por configuraciones en un transistor? La forma en la que se
conectan las patillas.
30. ¿Cuántas configuraciones existen en un transistor? ¿Cómo se llaman?
3 formas: base común, colector común, emisor común.

4. 31. Dibuja la representación esquemática de un transistor en la configuración E-C,
indicando las magnitudes eléctricas de entrada y salida.
32. Repite la pregunta anterior para las configuraciones C-C y B-C.
33. ¿Qué son las curvas características de un transistor?
Al ser el transistor bipolar un dispositivo triterminal son necesarios seis parámetros
para determinar el estado eléctrico del mismo: tres tensiones y tres corrientes. Los
cuales se acomodan y se representan en la curva para facilitar su interpretación.
34. ¿Qué nos relacionan las características de entrada y salida en E-C?.
En la de entrada vemos que el transistor comienza a funcionar después de 0,7 y la de salida las
zonas en las cuales el transistor trabaja.
35. En un circuito compuesto por varios transistores se han efectuado las siguientes medidas.

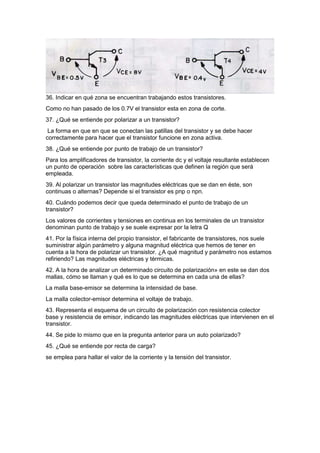

5. 36. Indicar en qué zona se encuentran trabajando estos transistores.
Como no han pasado de los 0.7V el transistor esta en zona de corte.
37. ¿Qué se entiende por polarizar a un transistor?
La forma en que en que se conectan las patillas del transistor y se debe hacer
correctamente para hacer que el transistor funcione en zona activa.
38. ¿Qué se entiende por punto de trabajo de un transistor?
Para los amplificadores de transistor, la corriente dc y el voltaje resultante establecen
un punto de operación sobre las características que definen la región que será
empleada.
39. Al polarizar un transistor las magnitudes eléctricas que se dan en éste, son
continuas o alternas? Depende si el transistor es pnp o npn.
40. Cuándo podemos decir que queda determinado el punto de trabajo de un
transistor?
Los valores de corrientes y tensiones en continua en los terminales de un transistor
denominan punto de trabajo y se suele expresar por la letra Q
41. Por la física interna del propio transistor, el fabricante de transistores, nos suele
suministrar algún parámetro y alguna magnitud eléctrica que hemos de tener en
cuenta a la hora de polarizar un transistor. ¿A qué magnitud y parámetro nos estamos
refiriendo? Las magnitudes eléctricas y térmicas.
42. A la hora de analizar un determinado circuito de polarización» en este se dan dos
mallas, cómo se llaman y qué es lo que se determina en cada una de ellas?
La malla base-emisor se determina la intensidad de base.
La malla colector-emisor determina el voltaje de trabajo.
43. Representa el esquema de un circuito de polarización con resistencia colector
base y resistencia de emisor, indicando las magnitudes eléctricas que intervienen en el
transistor.
44. Se pide lo mismo que en la pregunta anterior para un auto polarizado?
45. ¿Qué se entiende por recta de carga?
se emplea para hallar el valor de la corriente y la tensión del transistor.

6. 46. ¿Cómo se obtienen los valores extremos de la recta de carga?
47. ¿Qué valores de corriente y de tensión nos proporciona el punto de trabajo
representado en la recta de carga?
Voltaje colector emisor e intensidad de colector.
48. ¿Qué parámetros y magnitud eléctrica cambian modificando el punto de trabajo del
transistor al variar la temperatura?
La región de corte o de saturación.
49. ¿Qué son los factores de estabilidad de un circuito de polarización?
Al agregar un resistor al emisor se estabiliza y los valores de voltaje y corriente
permanecerán más cerca de los valores establecidos.
50. ¿Los factores de estabilidad son función solamente de los parámetros internos del
transistor?
51. ¿De los circuitos típicos de polarización estudiados cuál es el circuito más
Inestable y cuál es el más estable? ¿Por que?
Los más estables y los menos sensibles ante variaciones de temperatura tienen los
factores de estabilidad mas pequeños.
52. ¿Por qué se utilizan las técnicas de compensación?
Para evitar perdidas o alteraciones debido a factores como la temperatura.
53. ¿Qué dispositivos y cuál es la función general de los mismos se utilizan en las
técnicas de compensación?
Diodos y resistencias para proteger el transistor.
54. En los siguientes circuitos de polarización, determínese el punto de de trabajo del
transistor, teniendo en cuenta los datos suministrados
El primer circuito el punto de trabajo está en 18V y 400µA
El segundo circuito tiene un punto de trabajo en 22,68V y 3,66mA
