1. BOMBAS DE AGUA
Instalaciones Sanitarias
Ing. Juan M. Díaz Luy
G5 Roger Acosta – Edward Matos – Carlos Morales – Gisella Motta – Fiorella Quiroz

2. Índice
1. Definición e Historia
2. Aplicación y Función
3. Partes de la Bomba
4. Tipos de Bomba
5. Ejemplificación

3. DEFINICIÓN E HISTORIA

4. Definición
Bomba de Agua Bomba Cardíaca Bomba Hidráulica

5. Historia
Data en el siglo III a.C. descrito por Arquímedes, aunque este
sistema había sido utilizado anteriormente por Senaquerib, rey
de Asiria en el siglo VII a. C.

6. APLICACIÓN Y FUNCIÓN

7. Aplicación y Función
La aplicación de las bombas de agua se da cuando la presión de la red sea insuficiente
para que el agua pueda alcanzar por gravedad a las viviendas altas, se dispondrá de
un sistema que impulse el agua o aumente su presión para que pueda llegar a todos los
servicios.
La forma más elemental de solventar este problema es colocar una bomba que aspire el
agua y la introduzca en la red del edificio, proporcionándole la presión necesaria.

8. FACTORES QUE AFECTAN LA BOMBA
EL IMPULSOR, LA PRESION, EL CAUDAL Y EL CEBADO

9. El Impulsor
Es una especie de hélice, fijo al eje.
El eje-impulsor gira a gran velocidad lo
cual permite al agua circular, debido a la
fuerza centrífuga.

10. Tipos de Impulsor
Los impulsores pueden ser de 3 tipos, según el servicio para el que esté
proyectada la bomba:
IMPULSOR
ABIERTO 1.- Permite a la bomba mover líquidos que contienen sólidos importantes. Son
utilizados principalmente en bombas donde la altura total es baja (6 metros
aprox.) y el caudal bombeado es alto.
IMPULSOR
SEMIABIERTO 2.- Son utilizados para bombear líquidos que contienen residuos medianos.
IMPULSOR 3.- Se ajusta al cuerpo de la bomba, para asegurar que el agua no recircule
CERRADO hacia atrás. El impulsor está colocado en el centro del cuerpo de la bomba.

11. La Presión/El Caudal/El Cebado
LA PRESION
Se refiere a la diferencia de altura que debe salvar el líquido, desde el nivel de
donde se lo toma hasta el de donde se lo envía.
EL CAUDAL
Es el volumen de líquido que se bombea en la unidad de tiempo, tiene importancia
para determinar en cuánto tiempo queremos que se llene una cisterna de agua
potable, o en cuánto tiempo queremos que se vacíe una cámara antes de que se
produzca su desborde.
EL CEBADO
Quitar el aire del interior de la bomba. Esta operación se llama el 'cebado' de la
bomba, y se realiza antes de la puesta en marcha.

12. TIPOS DE BOMBA

13. Tipos de Bomba
Una bomba es una máquina hidráulica generadora que transforma la energía (generalmente energía mecánica)
con la que es accionada en energía hidráulica del fluido incompresible que mueve.
Bombas para líquidos limpios Bombas Turbina Vertical y Sumergible Bombas para sólidos en suspensión
Casas y edificios Pozo Profundo Aguas servidas
Sistemas de Riego Sistemas de Riego Transferencia de sólidos delicados
Minería Sistemas contraincendio Pescado
Construcción Sistemas Booster Frutas
Procesos Industriales Torres de enfriamiento Vegetales
Piscinas Drenaje Pulpa de papel
Sistemas contraincendios Minería Bombeo de fibras largas sin atascamiento
Suministro de agua en general Suministro de agua en general Textiles
Bombeo de líquidos en general

14. TIPOS DE BOMBA / LIQUIDOS LIMPIOS
BOMBA HIDRONEUMATICA
•La bomba tiene como componentes principales un balón de aire y un motor.
•Los equipos hidroneumáticos están diseñados para suministrar un caudal y
presión constantes de agua en una instalación determinada. Las necesidades
de consumo de agua que calculadas en función del número de tomas y la
altura de la construcción, son las que finalmente determinarán el tamaño del
equipo bomba- tanque de almacenamiento..
RECOMENDACIONES
•En algunos casos es necesario el uso de tanque
elevado si surge un problema en el sistema eléctrico
del edificio.
•El tablero debe ser electromagnético por que al
surgir un problema eléctrico se apaga y de prende
automaticamente.
COSTOS : 1200 $

15. TIPOS DE BOMBA / LIQUIDOS LIMPIOS
BOMBA PRESIÓN CONSTANTE
•Esta bomba solo consiste de un motor
•Este sistema impulsa el agua con mayor presión a
todos los aparatos sanitarios.
•Con este sistema no es necesario poner tanque
elevado.
RECOMENDACIONES
En algunos casos se coloca dos bombas de presión
constante si sucede un problema técnico en una de
ellas la otra sigue funcionando normalmente.
COSTOS : 2000$

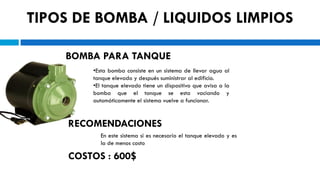

16. TIPOS DE BOMBA / LIQUIDOS LIMPIOS
BOMBA PARA TANQUE
•Esta bomba consiste en un sistema de llevar agua al
tanque elevado y después suministrar al edificio.
•El tanque elevado tiene un dispositivo que avisa a la
bomba que el tanque se esta vaciando y
automáticamente el sistema vuelve a funcionar.
RECOMENDACIONES
En este sistema si es necesario el tanque elevado y es
la de menos costo
COSTOS : 600$

17. FUNCIONAMIENTO
BOMBA HIDRONEUMATICA BOMBA CON TANQUE ELEVADO BOMBA PRESIÓN CONSTANTE
Bomba de presión
constante

18. PRINCIPALES PROVEEDORES

19. 3.00
CISTERNA DE AGUA
2.00
CUARTO DE MAQUINAS
HIDRONEUMÁTICA
3.00
2.00
PRESIÓN CONSTANTE

20. CUARTO DE MÁQUINAS
CISTERNA : 41 m3 de capacidad
3 ELECTROBOMBAS DE PRESION
CONSTANTE
1 ELECTROBOMBA JOCKEY
1 ELECTROBOMBA DE AGUA
CONTRA INCENDIOS
TABLERO ELECTRONICO (BOMBA
ACI)
TABLERO ELECTRONICO
(BOMBAS DE PRESION
CONSTANTE)

21. SISTEMA DE BOMBEO DE AGUA
A
2
1
1
• Las BOMBAS DE PRESIÓN CONSTANTE Y VELOCIDAD VARIABLE 1 abastecen de presión necesaria a
todo el edificio en todo momento cuando algún grifo es abierto.
• Estos se controlan mediante un TABLERO AUTOMÁTICO 2 el cual indica la velocidad y la cantidad de
bombas necesarias para abastecer el requerimiento inmediato.
A
Tuberías de Acero 2”

22. BOMBAS UTILIZADAS:
+ + +
PRESION CONTRA AGUAS BOMBA
CONSTANTE INCENDIOS RESIDUALES JOCKEY
BC-91S BPI-21R BCS - 305
COSTO TOTAL:
BOMBAS + TABLEROS ELECTRONICOS + TUBERIAS (CUARTO DE
MAQUINAS) + TUBERIAS ACI (TODO EL EDIFICIO) + GABINETES CI +
MANGUERAS
$ 20 000

23. 1) Materiales: motor, caja de plástico, pila.
2) Insertamos las aspas en la caja de
plástico.
3) Colocada las aspas, colocamos el motor
detrás y lo encajamos en la caja a la vez
encajando las aspas.
4) Se incorpora al motor la pila, se
introduce un tubo de goma por donde
saldrá el agua.
5) Colocamos el molde, coincidiendo la
boca de la rana con el orificio de salida; y
el futuro cenicero donde se recogerá el
agua.

24. PLAYPUMP
su creación
• En África • Se creó en 1989.
• Lugares muy lejanos para • Solución innovadora
conseguir agua. para conseguir agua
limpia.
• Necesidad de obtener
agua pura. • En 1999 se creo en
una escuela y
• Costo elevado del comenzó a recibir
tratamiento del agua. mas apoyos

25. • Existen mas de 1000 en
toda África

26. • Se bombea agua a 16 vueltas por
minuto.
Mientras los niños le dan vuelta a la rueda (1), el • Hacia un tanque elevado de 2 500
agua limpia es bombeada (2) desde el subsuelo (3), litros.
a un tanque de 2.500 litros (4), que está a 7 metros
del suelo. • Abastece a toda la comunidad.

27. APLICACIONES EN PERU
en el campo
PROBLEMAS DE ABASTECIMIENTO - SELVA APLICACIONES EN PERU
métodos de extracción del agua en el campo
• Escasez de agua potable. • Subsuelo a menos de
• Agua contaminada de los ríos 7 metros.
• Traslado lejano del agua.
• Mismo mecanismo.
• No hay electrobombas, por • Lugares húmedos.
el costo
• Usan bombas manuales
• Bombas “heuser” y “floxi
ops”

28. PLAYPUMP
conclusiones
• Extracción económica del agua
potable.
• Autosustentable por el tanque.
• No utiliza recursos
ambientales.
