1. INSTALACIONES SANITARIAS
PROVISION DE AGUA
FRIA Y CALIENTE
DESAGÜES DE CLOACAS Y PLUVIAL

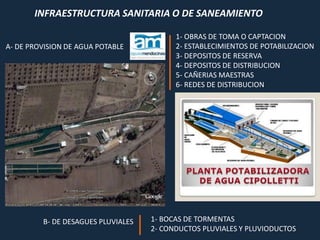

2. INFRAESTRUCTURA SANITARIA O DE SANEAMIENTO
A- DE PROVISION DE AGUA POTABLE
B- DE DESAGUES PLUVIALES
1- OBRAS DE TOMA O CAPTACION
2- ESTABLECIMIENTOS DE POTABILIZACION
3- DEPOSITOS DE RESERVA
4- DEPOSITOS DE DISTRIBUCION
5- CAÑERIAS MAESTRAS
6- REDES DE DISTRIBUCION
1- BOCAS DE TORMENTAS
2- CONDUCTOS PLUVIALES Y PLUVIODUCTOS

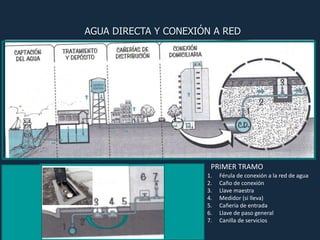

4. PRIMER TRAMO
1. Férula de conexión a la red de agua
2. Caño de conexión
3. Llave maestra
4. Medidor (si lleva)
5. Cañería de entrada
6. Llave de paso general
7. Canilla de servicios
AGUA DIRECTA Y CONEXIÓN A RED

5. En la red distribuidora, la presión es producida por el peso de la
columna de agua contenida en el deposito y las cañerías de
bajada de la red.
La presión del agua en la red varia en el tiempo y con la
distancia.
El agua, pierde presión, lo que hace que su nivel sea menor a
medida que aumenta la distancia a el.
El Nivel Piezometrico Real es lo que se denomina a la presion
variable en el uso del servivcio (A).
Cuando se da el pico de menor consumo, por tanto de máxima
presión, se encuentra el Nivel Piezometrico Máximo (B).
Con el pico de mayor consumo y de presión mínima se tiene el
Nivel Piezometrico Mínimo (C)
Si el edificio a proveer se encuentra
debajo del nivel piezometrico C la
provisión de agua puede ser directa.
Si se encuentra bajo el nivel B debe
colocarse un tanque de reserva
elevado.
Si se encuentra bajo el nivel A debe
colocarse un sistema con tanque de
reserva y tanque de bombeo
PRESION DEL AGUA

6. PROVISION DE AGUA PARA EDIFICIOS EN ALTURA
1. Férula de conexión a la red de agua
2. Caño de conexión
3. Llave maestra
4. Medidor (si lleva)
5. Cañería de entrada
6. Llave de paso general
7. Canilla de servicios
PRIMER TRAMO

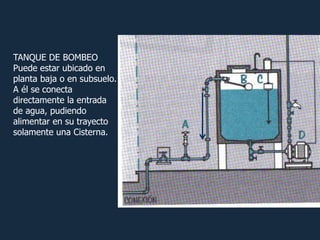

7. TANQUE DE BOMBEO
Puede estar ubicado en
planta baja o en subsuelo.
A él se conecta
directamente la entrada
de agua, pudiendo
alimentar en su trayecto
solamente una Cisterna.

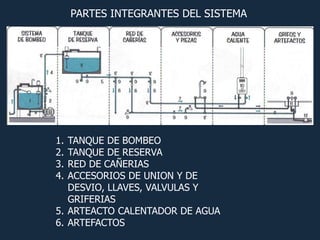

8. PARTES INTEGRANTES DEL SISTEMA
1. TANQUE DE BOMBEO
2. TANQUE DE RESERVA
3. RED DE CAÑERIAS
4. ACCESORIOS DE UNION Y DE
DESVIO, LLAVES, VALVULAS Y
GRIFERIAS
5. ARTEACTO CALENTADOR DE AGUA
6. ARTEFACTOS

9. Provisión de
agua fría
La alimentación de
artefactos se realiza
desde el colector del
Tanque de Reserva.
Para los calefones se
dispone una bajada
exclusivamente para
estos.

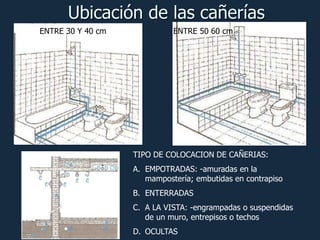

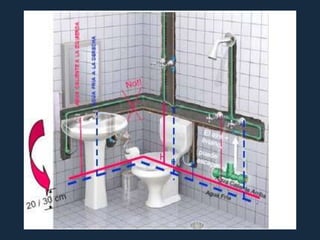

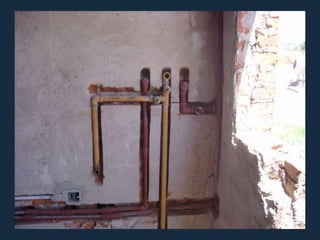

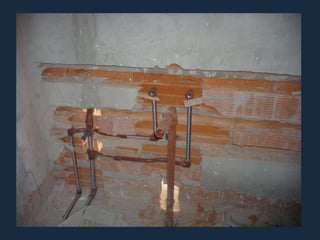

10. Ubicación de las cañerías
ENTRE 30 Y 40 cm ENTRE 50 60 cm
TIPO DE COLOCACION DE CAÑERIAS:
A. EMPOTRADAS: -amuradas en la
mampostería; embutidas en contrapiso
B. ENTERRADAS
C. A LA VISTA: -engrampadas o suspendidas
de un muro, entrepisos o techos
D. OCULTAS

12. INSTALACIONES SANITARIAS DOMICILIARIAS (INTERNAS)
PROVISION DE AGUA
DESAGUE PLUVIAL
- SERVICIO DE AGUA FRIA
- SERVICIO DE AGUA CALIENTE
AZUL
CARMIN
AMARILLO

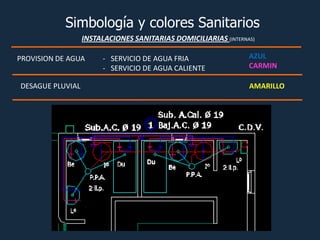

Simbología y colores Sanitarios

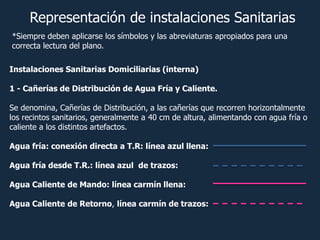

13. Instalaciones Sanitarias Domiciliarias (interna)
1 - Cañerías de Distribución de Agua Fría y Caliente.
Se denomina, Cañerías de Distribución, a las cañerías que recorren horizontalmente
los recintos sanitarios, generalmente a 40 cm de altura, alimentando con agua fría o
caliente a los distintos artefactos.
Agua fría: conexión directa a T.R: línea azul llena:
Agua fría desde T.R.: línea azul de trazos:
Agua Caliente de Mando: línea carmín llena:
Agua Caliente de Retorno, línea carmín de trazos:
Representación de instalaciones Sanitarias
*Siempre deben aplicarse los símbolos y las abreviaturas apropiados para una
correcta lectura del plano.

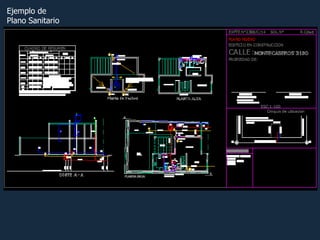

14. Ejemplo de
Plano Sanitario

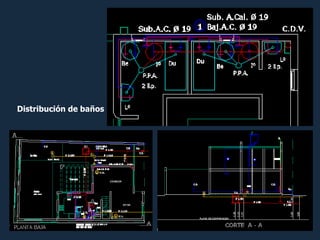

15. Distribución de baños

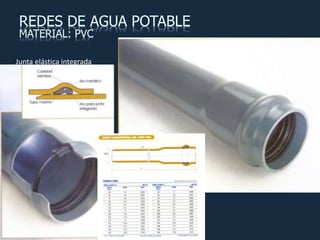

16. REDES DE AGUA POTABLE
MATERIAL: PVC
Junta elástica integrada

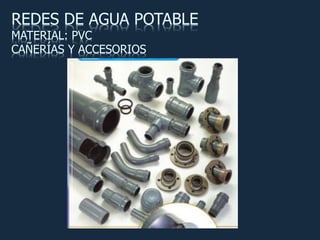

17. REDES DE AGUA POTABLE
MATERIAL: PVC
CAÑERÍAS Y ACCESORIOS

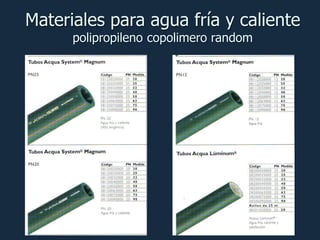

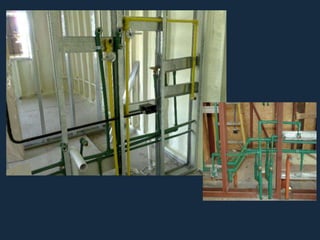

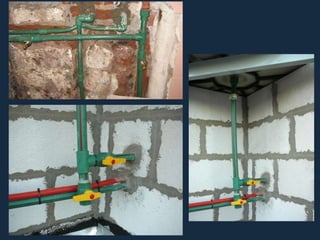

18. Materiales para agua fría y caliente
polipropileno copolimero random

19. Accesorios

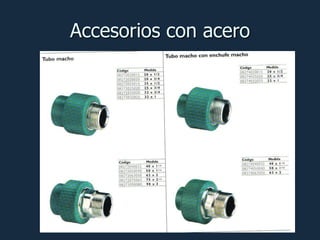

20. Accesorios con acero

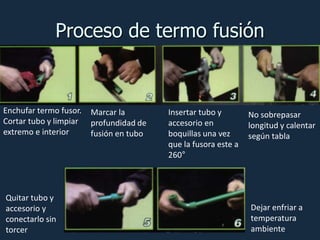

21. Proceso de termo fusión
Enchufar termo fusor.
Cortar tubo y limpiar
extremo e interior
Marcar la
profundidad de
fusión en tubo
Insertar tubo y
accesorio en
boquillas una vez
que la fusora este a
260°
No sobrepasar
longitud y calentar
según tabla
Quitar tubo y
accesorio y
conectarlo sin
torcer
Dejar enfriar a
temperatura
ambiente

26. DESAGÜE CLOACAL

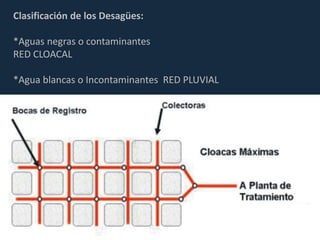

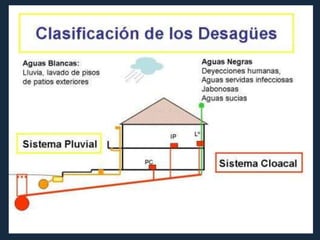

29. Clasificación de los Desagües:
*Aguas negras o contaminantes
RED CLOACAL
*Agua blancas o Incontaminantes RED PLUVIAL

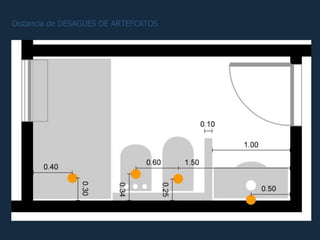

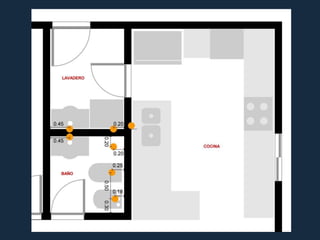

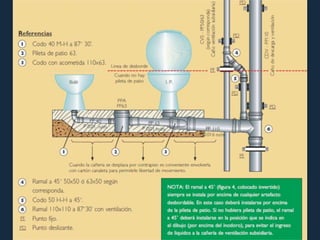

30. Distancia de DESAGUES DE ARTEFCATOS

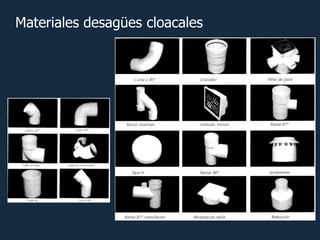

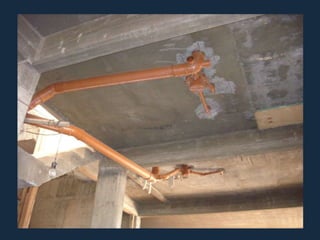

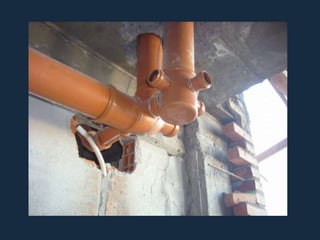

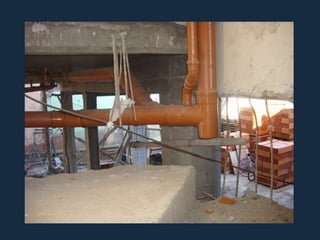

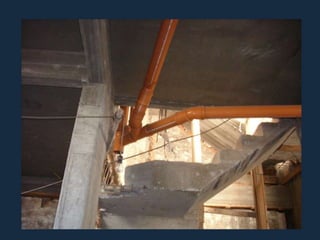

33. Materiales desagües cloacales

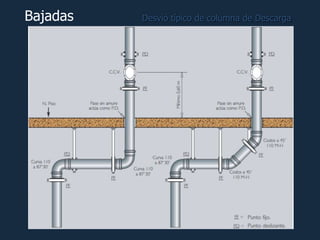

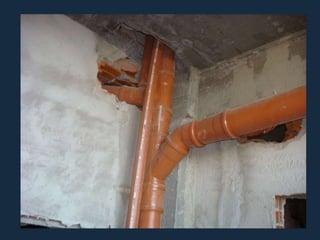

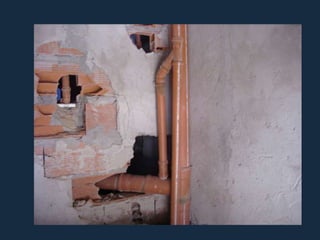

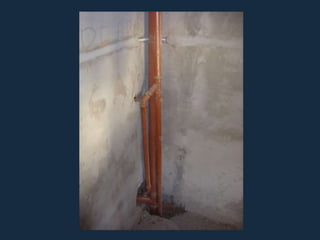

34. Desvío típico de columna de DescargaBajadas

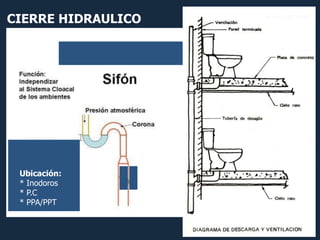

35. Ubicación:
* Inodoros
* P.C
* PPA/PPT
CIERRE HIDRAULICO

36. DESAGÜE PLUVIAL

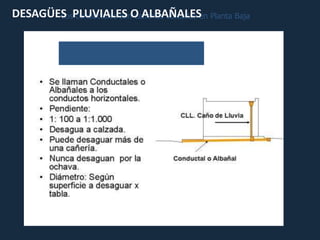

37. Los conductales son cañerías ubicadas en Planta BajaDESAGÜES PLUVIALES O ALBAÑALES

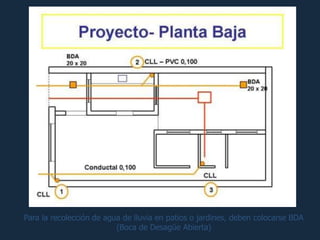

38. Para la recolección de agua de lluvia en patios o jardines, deben colocarse BDA
(Boca de Desagüe Abierta)

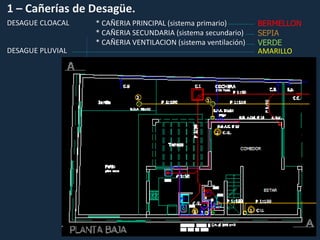

39. * CAÑERIA PRINCIPAL (sistema primario)
* CAÑERIA SECUNDARIA (sistema secundario)
* CAÑERIA VENTILACION (sistema ventilación)
1 – Cañerías de Desagüe.
DESAGUE CLOACAL
DESAGUE PLUVIAL
BERMELLON
SEPIA
VERDE
AMARILLO
