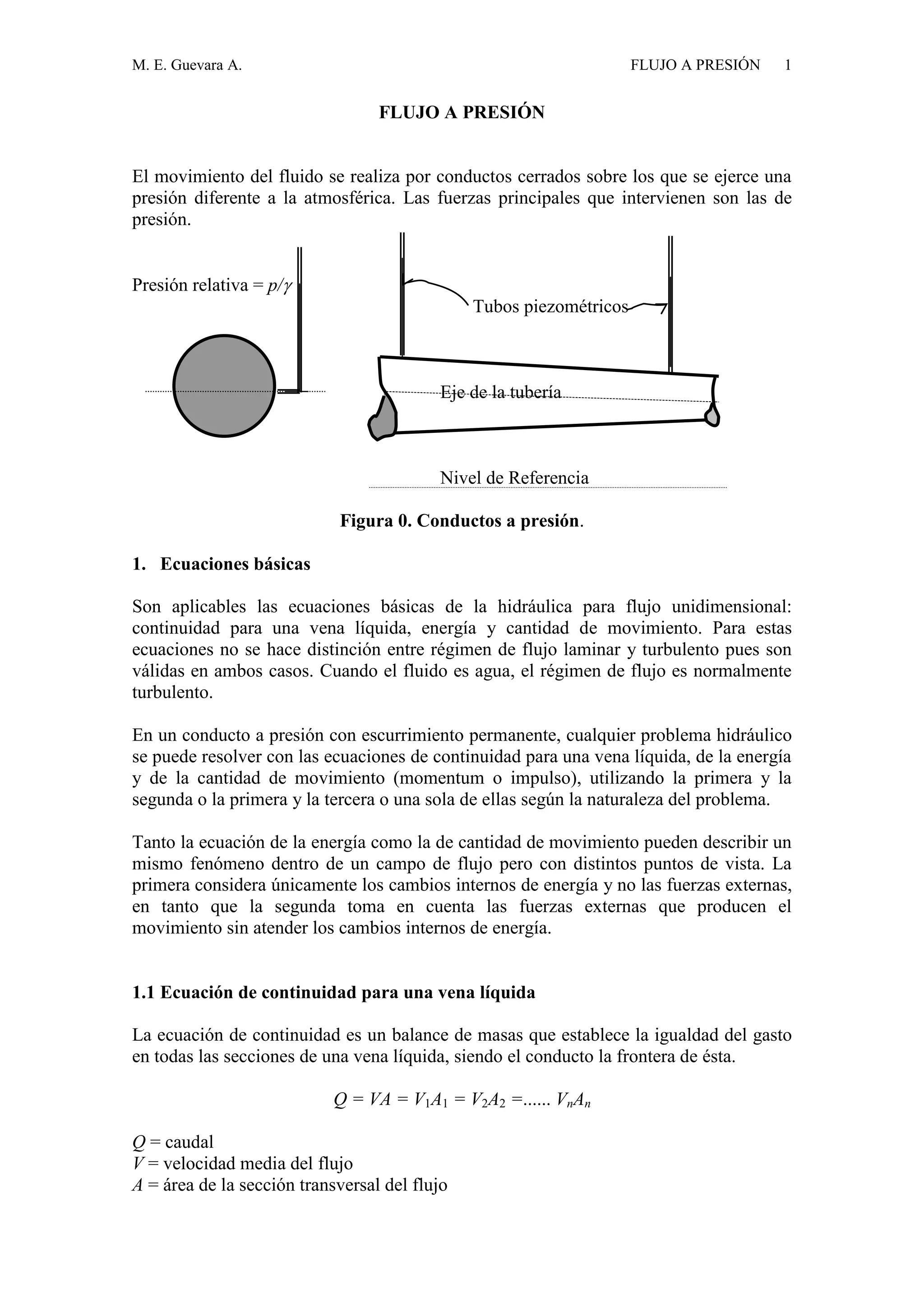

Flujo a presion

M. E. Guevara A. FLUJO A PRESIÓN 1
FLUJO A PRESIÓN
El movimiento del fluido se realiza por conductos cerrados sobre los que se ejerce una
presión diferente a la atmosférica. Las fuerzas principales que intervienen son las de
presión.
Presión relativa = p/
Tubos piezométricos
Eje de la tubería
Nivel de Referencia
Figura 0. Conductos a presión.
1. Ecuaciones básicas
Son aplicables las ecuaciones básicas de la hidráulica para flujo unidimensional:
continuidad para una vena líquida, energía y cantidad de movimiento. Para estas
ecuaciones no se hace distinción entre régimen de flujo laminar y turbulento pues son
válidas en ambos casos. Cuando el fluido es agua, el régimen de flujo es normalmente
turbulento.
En un conducto a presión con escurrimiento permanente, cualquier problema hidráulico
se puede resolver con las ecuaciones de continuidad para una vena líquida, de la energía
y de la cantidad de movimiento (momentum o impulso), utilizando la primera y la
segunda o la primera y la tercera o una sola de ellas según la naturaleza del problema.
Tanto la ecuación de la energía como la de cantidad de movimiento pueden describir un
mismo fenómeno dentro de un campo de flujo pero con distintos puntos de vista. La
primera considera únicamente los cambios internos de energía y no las fuerzas externas,
en tanto que la segunda toma en cuenta las fuerzas externas que producen el
movimiento sin atender los cambios internos de energía.
1.1 Ecuación de continuidad para una vena líquida
La ecuación de continuidad es un balance de masas que establece la igualdad del gasto
en todas las secciones de una vena líquida, siendo el conducto la frontera de ésta.
Q = VA = V1A1 = V2A2 =...... VnAn
Q = caudal
V = velocidad media del flujo
A = área de la sección transversal del flujo

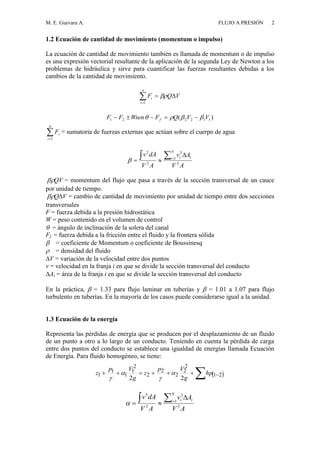

1.2 Ecuación de cantidad de movimiento (momentum o impulso)
La ecuación de cantidad de movimiento también es llamada de momentum o de impulso
es una expresión vectorial resultante de la aplicación de la segunda Ley de Newton a los
problemas de hidráulica y sirve para cuantificar las fuerzas resultantes debidas a los
cambios de la cantidad de movimiento.
VQF
n
i
i 

1
)( 112221 VVQFWsenFF f  

n
i
iF
1
= sumatoria de fuerzas externas que actúan sobre el cuerpo de agua
AV
Av
AV
dAv i
N
i i
2
1
2
2
2


 

QV = momentum del flujo que pasa a través de la sección transversal de un cauce
por unidad de tiempo.
VQ = cambio de cantidad de movimiento por unidad de tiempo entre dos secciones
transversales
F = fuerza debida a la presión hidrostática
W = peso contenido en el volumen de control
 = ángulo de inclinación de la solera del canal
Ff = fuerza debida a la fricción entre el fluido y la frontera sólida
 = coeficiente de Momentum o coeficiente de Boussinesq
 = densidad del fluido
V = variación de la velocidad entre dos puntos
v = velocidad en la franja i en que se divide la sección transversal del conducto
Ai = área de la franja i en que se divide la sección transversal del conducto
En la práctica,  = 1.33 para flujo laminar en tuberías y  = 1.01 a 1.07 para flujo
turbulento en tuberías. En la mayoría de los casos puede considerarse igual a la unidad.
1.3 Ecuación de la energía
Representa las pérdidas de energía que se producen por el desplazamiento de un fluido
de un punto a otro a lo largo de un conducto. Teniendo en cuenta la pérdida de carga
entre dos puntos del conducto se establece una igualdad de energías llamada Ecuación
de Energía. Para fluido homogéneo, se tiene:
AV
Av
AV
dAv
N
i ii
3
1
3
3
3
 


   21
2
2
2
2
2
2
1
1
1
1
22
hp
g
Vp
z
g
Vp
z 




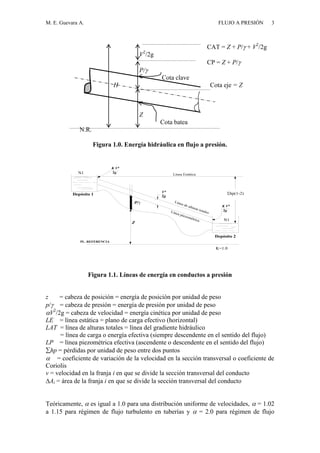

CAT = Z + P/ + V2
/2g
V2
/2g
CP = Z + P/
P/
Cota clave
H Cota eje = Z
Z
Cota batea
N.R.
Figura 1.0. Energía hidráulica en flujo a presión.
Depósito 1
Depósito 2
N1
N1
Línea piezométrica
V²
2g
K V²
2g
K V²
2g
Z
PL. REFERENCIA
K=1.0
P/ Línea de alturas totales
Línea Estática.
hp(1-2)
Figura 1.1. Líneas de energía en conductos a presión
z = cabeza de posición = energía de posición por unidad de peso
p/ = cabeza de presión = energía de presión por unidad de peso
V2
/2g = cabeza de velocidad = energía cinética por unidad de peso
LE = línea estática = plano de carga efectivo (horizontal)
LAT = línea de alturas totales = línea del gradiente hidráulico
= línea de carga o energía efectiva (siempre descendente en el sentido del flujo)
LP = línea piezométrica efectiva (ascendente o descendente en el sentido del flujo)
hp = pérdidas por unidad de peso entre dos puntos
 = coeficiente de variación de la velocidad en la sección transversal o coeficiente de
Coriolis
v = velocidad en la franja i en que se divide la sección transversal del conducto
Ai = área de la franja i en que se divide la sección transversal del conducto
Teóricamente,  es igual a 1.0 para una distribución uniforme de velocidades,  = 1.02
a 1.15 para régimen de flujo turbulento en tuberías y  = 2.0 para régimen de flujo

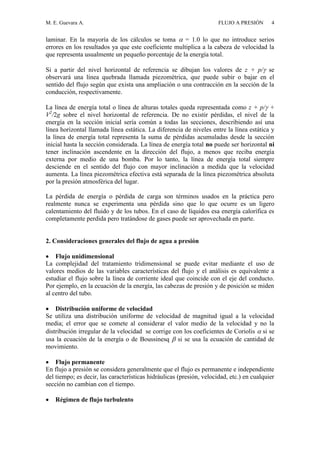

laminar. En la mayoría de los cálculos se toma  = 1.0 lo que no introduce serios
errores en los resultados ya que este coeficiente multiplica a la cabeza de velocidad la
que representa usualmente un pequeño porcentaje de la energía total.
Si a partir del nivel horizontal de referencia se dibujan los valores de z + p/ se
observará una línea quebrada llamada piezométrica, que puede subir o bajar en el
sentido del flujo según que exista una ampliación o una contracción en la sección de la
conducción, respectivamente.
La línea de energía total o línea de alturas totales queda representada como z + p/ +
V2
/2g sobre el nivel horizontal de referencia. De no existir pérdidas, el nivel de la
energía en la sección inicial sería común a todas las secciones, describiendo así una
línea horizontal llamada línea estática. La diferencia de niveles entre la línea estática y
la línea de energía total representa la suma de pérdidas acumuladas desde la sección
inicial hasta la sección considerada. La línea de energía total no puede ser horizontal ni
tener inclinación ascendente en la dirección del flujo, a menos que reciba energía
externa por medio de una bomba. Por lo tanto, la línea de energía total siempre
desciende en el sentido del flujo con mayor inclinación a medida que la velocidad
aumenta. La línea piezométrica efectiva está separada de la línea piezométrica absoluta
por la presión atmosférica del lugar.
La pérdida de energía o pérdida de carga son términos usados en la práctica pero
realmente nunca se experimenta una pérdida sino que lo que ocurre es un ligero
calentamiento del fluido y de los tubos. En el caso de líquidos esa energía calorífica es
completamente perdida pero tratándose de gases puede ser aprovechada en parte.
2. Consideraciones generales del flujo de agua a presión
 Flujo unidimensional
La complejidad del tratamiento tridimensional se puede evitar mediante el uso de
valores medios de las variables características del flujo y el análisis es equivalente a
estudiar el flujo sobre la línea de corriente ideal que coincide con el eje del conducto.
Por ejemplo, en la ecuación de la energía, las cabezas de presión y de posición se miden
al centro del tubo.
 Distribución uniforme de velocidad
Se utiliza una distribución uniforme de velocidad de magnitud igual a la velocidad
media; el error que se comete al considerar el valor medio de la velocidad y no la
distribución irregular de la velocidad se corrige con los coeficientes de Coriolis  si se
usa la ecuación de la energía o de Boussinesq  si se usa la ecuación de cantidad de
movimiento.
 Flujo permanente
En flujo a presión se considera generalmente que el flujo es permanente e independiente
del tiempo; es decir, las características hidráulicas (presión, velocidad, etc.) en cualquier
sección no cambian con el tiempo.
 Régimen de flujo turbulento

En la mayoría de los problemas de hidráulica el flujo es turbulento y es común
considerar los coeficientes de velocidad iguales a la unidad (,  = 1.0).

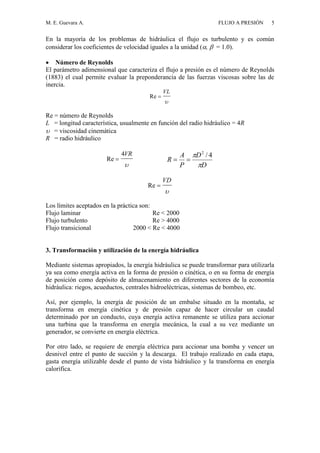

 Número de Reynolds
El parámetro adimensional que caracteriza el flujo a presión es el número de Reynolds
(1883) el cual permite evaluar la preponderancia de las fuerzas viscosas sobre las de
inercia.
Re 
VL

Re = número de Reynolds
L = longitud característica, usualmente en función del radio hidráulico = 4R
 = viscosidad cinemática
R = radio hidráulico
Re 
4VR
 D
D
P
A
R

 4/2

Re 
VD

Los límites aceptados en la práctica son:
Flujo laminar Re < 2000
Flujo turbulento Re > 4000
Flujo transicional 2000 < Re < 4000
3. Transformación y utilización de la energía hidráulica
Mediante sistemas apropiados, la energía hidráulica se puede transformar para utilizarla
ya sea como energía activa en la forma de presión o cinética, o en su forma de energía
de posición como depósito de almacenamiento en diferentes sectores de la economía
hidráulica: riegos, acueductos, centrales hidroeléctricas, sistemas de bombeo, etc.
Así, por ejemplo, la energía de posición de un embalse situado en la montaña, se
transforma en energía cinética y de presión capaz de hacer circular un caudal
determinado por un conducto, cuya energía activa remanente se utiliza para accionar
una turbina que la transforma en energía mecánica, la cual a su vez mediante un
generador, se convierte en energía eléctrica.
Por otro lado, se requiere de energía eléctrica para accionar una bomba y vencer un
desnivel entre el punto de succión y la descarga. El trabajo realizado en cada etapa,
gasta energía utilizable desde el punto de vista hidráulico y la transforma en energía
calorífica.

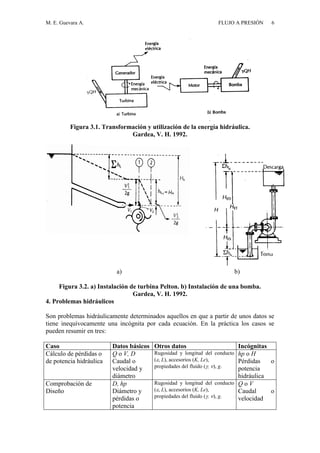

Figura 3.1. Transformación y utilización de la energía hidráulica.
Gardea, V. H. 1992.
a) b)
Figura 3.2. a) Instalación de turbina Pelton. b) Instalación de una bomba.
Gardea, V. H. 1992.
4. Problemas hidráulicos
Son problemas hidráulicamente determinados aquellos en que a partir de unos datos se
tiene inequívocamente una incógnita por cada ecuación. En la práctica los casos se
pueden resumir en tres:
Caso Datos básicos Otros datos Incógnitas
Cálculo de pérdidas o
de potencia hidráulica
Q o V, D
Caudal o
velocidad y
diámetro
Rugosidad y longitud del conducto
(, L), accesorios (K, Le),
propiedades del fluido (, ), g.
hp o H
Pérdidas o
potencia
hidráulica
Comprobación de
Diseño
D, hp
Diámetro y
pérdidas o
potencia
Q o V
Caudal o
velocidad

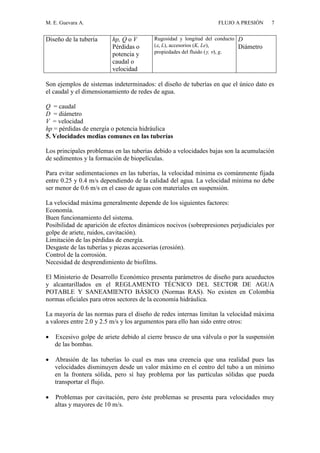

Diseño de la tubería hp, Q o V
Pérdidas o
potencia y
caudal o
velocidad
D
Diámetro
Son ejemplos de sistemas indeterminados: el diseño de tuberías en que el único dato es
el caudal y el dimensionamiento de redes de agua.
Q = caudal
D = diámetro
V = velocidad
hp = pérdidas de energía o potencia hidráulica
5. Velocidades medias comunes en las tuberías
Los principales problemas en las tuberías debido a velocidades bajas son la acumulación
de sedimentos y la formación de biopelículas.
Para evitar sedimentaciones en las tuberías, la velocidad mínima es comúnmente fijada
entre 0.25 y 0.4 m/s dependiendo de la calidad del agua. La velocidad mínima no debe
ser menor de 0.6 m/s en el caso de aguas con materiales en suspensión.
La velocidad máxima generalmente depende de los siguientes factores:
Economía.
Buen funcionamiento del sistema.
Posibilidad de aparición de efectos dinámicos nocivos (sobrepresiones perjudiciales por
golpe de ariete, ruidos, cavitación).
Limitación de las pérdidas de energía.
Desgaste de las tuberías y piezas accesorias (erosión).
Control de la corrosión.
Necesidad de desprendimiento de biofilms.
El Ministerio de Desarrollo Económico presenta parámetros de diseño para acueductos
y alcantarillados en el REGLAMENTO TÉCNICO DEL SECTOR DE AGUA
POTABLE Y SANEAMIENTO BÁSICO (Normas RAS). No existen en Colombia
normas oficiales para otros sectores de la economía hidráulica.
La mayoría de las normas para el diseño de redes internas limitan la velocidad máxima
a valores entre 2.0 y 2.5 m/s y los argumentos para ello han sido entre otros:
 Excesivo golpe de ariete debido al cierre brusco de una válvula o por la suspensión
de las bombas.
 Abrasión de las tuberías lo cual es mas una creencia que una realidad pues las
velocidades disminuyen desde un valor máximo en el centro del tubo a un mínimo
en la frontera sólida, pero sí hay problema por las partículas sólidas que pueda
transportar el flujo.
 Problemas por cavitación, pero éste problemas se presenta para velocidades muy
altas y mayores de 10 m/s.

6. Pérdidas de energía
Al desplazarse el líquido de un punto a otro del conducto, la energía total va
disminuyendo debido a la fricción ocasionada por el movimiento del agua en la tubería,
o por pérdidas locales provocadas por piezas especiales y demás características de una
instalación, tales como curvas, válvulas, piezas de derivación, reducción o aumento de
diámetro, etc.
Cuando se trata de conductos cerrados, el único tipo de energía que puede perderse por
razón del movimiento del fluido es la energía de presión, ya que la energía cinética debe
permanecer constante si el área es constante para caudal constante, y la energía de
posición solo depende de los desniveles topográficos, tal como se ilustra en la Figura
6.1.

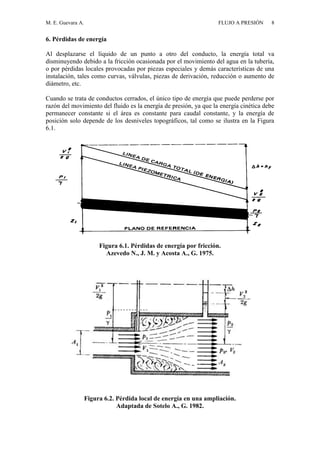

Figura 6.1. Pérdidas de energía por fricción.
Azevedo N., J. M. y Acosta A., G. 1975.
Figura 6.2. Pérdida local de energía en una ampliación.
Adaptada de Sotelo A., G. 1982.

Como se ha visto, el desplazamiento del agua a través de un conducto, encuentra
resistencias que le demandan pérdida de energía las que son de dos tipos: pérdidas por
fricción que se consideran usualmente las pérdidas mayores y las pérdidas locales que
usualmente constituyen las pérdidas menores, también llamadas pérdidas por
aditamentos o por accesorios. Un ejemplo se presenta en la Figura 6.3.
I
II
III
PLANO DE CARGA
LÍNEA PIEZOMÉTRICA
ABSOLUTA
LÍNEA PIEZOMÉTRICA
1
3
5
6
7
2
4A
B
hp (A-B)

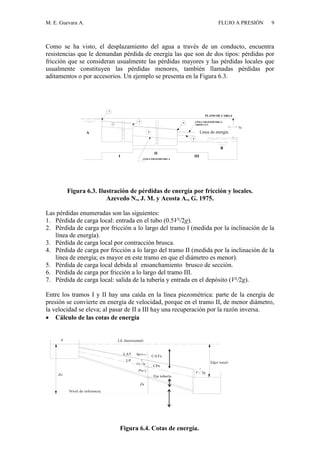

Figura 6.3. Ilustración de pérdidas de energía por fricción y locales.
Las pérdidas enumeradas son las siguientes:
1. Pérdida de carga local: entrada en el tubo (0.5V²/2g).
2. Pérdida de carga por fricción a lo largo del tramo I (medida por la inclinación de la
línea de energía).
3. Pérdida de carga local por contracción brusca.
4. Pérdida de carga por fricción a lo largo del tramo II (medida por la inclinación de la
línea de energía; es mayor en este tramo en que el diámetro es menor).
5. Pérdida de carga local debida al ensanchamiento brusco de sección.
6. Pérdida de carga por fricción a lo largo del tramo III.
7. Pérdida de carga local: salida de la tubería y entrada en el depósito (V²/2g).
Entre los tramos I y II hay una caída en la línea piezométrica: parte de la energía de
presión se convierte en energía de velocidad, porque en el tramo II, de menor diámetro,
la velocidad se eleva; al pasar de II a III hay una recuperación por la razón inversa.
 Cálculo de las cotas de energía
Nivel de referencia.
hp( total)
0
Zo
Zn
Eje tubería
Pn/ 
2
Vn /2g
LE (horizontal)
CATn
LP
CPn
2
V / 2g
LAT hp(0-n )
Figura 6.4. Cotas de energía.
Línea de energía

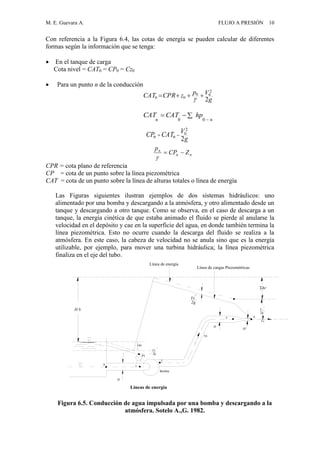

Con referencia a la Figura 6.4, las cotas de energía se pueden calcular de diferentes
formas según la información que se tenga:
 En el tanque de carga
Cota nivel = CAT0 = CP0 = Cz0
 Para un punto n de la conducción
CPR = cota plano de referencia
CP = cota de un punto sobre la línea piezométrica
CAT = cota de un punto sobre la línea de alturas totales o línea de energía
Las Figuras siguientes ilustran ejemplos de dos sistemas hidráulicos: uno
alimentado por una bomba y descargando a la atmósfera, y otro alimentado desde un
tanque y descargando a otro tanque. Como se observa, en el caso de descarga a un
tanque, la energía cinética de que estaba animado el fluido se pierde al anularse la
velocidad en el depósito y cae en la superficie del agua, en donde también termina la
línea piezométrica. Esto no ocurre cuando la descarga del fluido se realiza a la
atmósfera. En este caso, la cabeza de velocidad no se anula sino que es la energía
utilizable, por ejemplo, para mover una turbina hidráulica; la línea piezométrica
finaliza en el eje del tubo.
Líneas de energía
D
Bomba
D
D"
0 1
P1
2
1
hr
0
2
Vt
2g
H b
Vt
3 4
2
Vt
2g
hr
2
V4
2g
Vc
Línea de energía
Línea de cargas Piezométricas
Figura 6.5. Conducción de agua impulsada por una bomba y descargando a la
atmósfera. Sotelo A.,G. 1982.
n00n 
 hpCATCAT
g
VCATCP
2
2
n
nn 
nn
n
ZCP
p


g
VpzCPRCAT
2
2
nn
nn 


Entrada Tramo 1
Tramo 2
D
Tramo i
SALIDA
Transición
Curva
Reducción
Ampliación
Válvula
Rejilla
Línea de energía
Línea de cargas
piezométricas
Nivel de energía en el depósito
Plano de referencia
Q
Z
P

2
V2
2g
Vs
2
Vs
2g
H = hf + hi

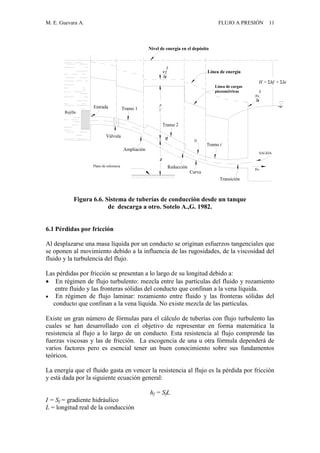

Figura 6.6. Sistema de tuberías de conducción desde un tanque
de descarga a otro. Sotelo A.,G. 1982.
6.1 Pérdidas por fricción
Al desplazarse una masa líquida por un conducto se originan esfuerzos tangenciales que
se oponen al movimiento debido a la influencia de las rugosidades, de la viscosidad del
fluido y la turbulencia del flujo.
Las pérdidas por fricción se presentan a lo largo de su longitud debido a:
 En régimen de flujo turbulento: mezcla entre las partículas del fluido y rozamiento
entre fluido y las fronteras sólidas del conducto que confinan a la vena líquida.
 En régimen de flujo laminar: rozamiento entre fluido y las fronteras sólidas del
conducto que confinan a la vena líquida. No existe mezcla de las partículas.
Existe un gran número de fórmulas para el cálculo de tuberías con flujo turbulento las
cuales se han desarrollado con el objetivo de representar en forma matemática la
resistencia al flujo a lo largo de un conducto. Esta resistencia al flujo comprende las
fuerzas viscosas y las de fricción. La escogencia de una u otra fórmula dependerá de
varios factores pero es esencial tener un buen conocimiento sobre sus fundamentos
teóricos.
La energía que el fluido gasta en vencer la resistencia al flujo es la pérdida por fricción
y está dada por la siguiente ecuación general:
hf = SfL
I = Sf = gradiente hidráulico
L = longitud real de la conducción

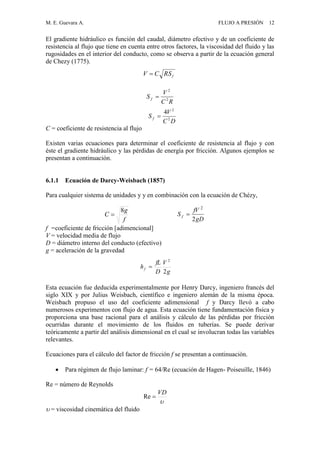

El gradiente hidráulico es función del caudal, diámetro efectivo y de un coeficiente de
resistencia al flujo que tiene en cuenta entre otros factores, la viscosidad del fluido y las
rugosidades en el interior del conducto, como se observa a partir de la ecuación general
de Chezy (1775).
RC
V
S f 2
2

C = coeficiente de resistencia al flujo
Existen varias ecuaciones para determinar el coeficiente de resistencia al flujo y con
éste el gradiente hidráulico y las pérdidas de energía por fricción. Algunos ejemplos se
presentan a continuación.
6.1.1 Ecuación de Darcy-Weisbach (1857)
Para cualquier sistema de unidades y y en combinación con la ecuación de Chézy,
f =coeficiente de fricción [adimencional]
V = velocidad media de flujo
D = diámetro interno del conducto (efectivo)
g = aceleración de la gravedad
Esta ecuación fue deducida experimentalmente por Henry Darcy, ingeniero francés del
siglo XIX y por Julius Weisbach, científico e ingeniero alemán de la misma época.
Weisbach propuso el uso del coeficiente adimensional f y Darcy llevó a cabo
numerosos experimentos con flujo de agua. Esta ecuación tiene fundamentación física y
proporciona una base racional para el análisis y cálculo de las pérdidas por fricción
ocurridas durante el movimiento de los fluidos en tuberías. Se puede derivar
teóricamente a partir del análisis dimensional en el cual se involucran todas las variables
relevantes.
Ecuaciones para el cálculo del factor de fricción f se presentan a continuación.
 Para régimen de flujo laminar: f = 64/Re (ecuación de Hagen- Poiseuille, 1846)
Re = número de Reynolds
 = viscosidad cinemática del fluido
gD
fV
S f
2
2


VD
Re
g
V
D
fL
hf
2
2

fRSCV 
DC
V
S f 2
2
4

f
g
C
8


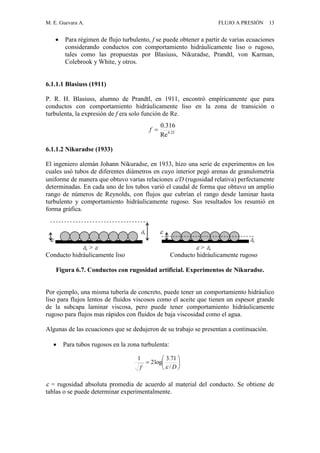

 Para régimen de flujo turbulento, f se puede obtener a partir de varias ecuaciones
considerando conductos con comportamiento hidráulicamente liso o rugoso,
tales como las propuestas por Blasiuss, Nikuradse, Prandtl, von Karman,
Colebrook y White, y otros.
6.1.1.1 Blasiuss (1911)
P. R. H. Blasiuss, alumno de Prandtl, en 1911, encontró empíricamente que para
conductos con comportamiento hidráulicamente liso en la zona de transición o
turbulenta, la expresión de f era solo función de Re.
6.1.1.2 Nikuradse (1933)
El ingeniero alemán Johann Nikuradse, en 1933, hizo una serie de experimentos en los
cuales usó tubos de diferentes diámetros en cuyo interior pegó arenas de granulometría
uniforme de manera que obtuvo varias relaciones /D (rugosidad relativa) perfectamente
determinadas. En cada uno de los tubos varió el caudal de forma que obtuvo un amplio
rango de números de Reynolds, con flujos que cubrían el rango desde laminar hasta
turbulento y comportamiento hidráulicamente rugoso. Sus resultados los resumió en
forma gráfica.
o 
 o
o >   > o
Conducto hidráulicamente liso Conducto hidráulicamente rugoso
Figura 6.7. Conductos con rugosidad artificial. Experimentos de Nikuradse.
Por ejemplo, una misma tubería de concreto, puede tener un comportamiento hidráulico
liso para flujos lentos de fluidos viscosos como el aceite que tienen un espesor grande
de la subcapa laminar viscosa, pero puede tener comportamiento hidráulicamente
rugoso para flujos mas rápidos con fluidos de baja viscosidad como el agua.
Algunas de las ecuaciones que se dedujeron de su trabajo se presentan a continuación.
 Para tubos rugosos en la zona turbulenta:
 = rugosidad absoluta promedia de acuerdo al material del conducto. Se obtiene de
tablas o se puede determinar experimentalmente.







Df /
71.3
log2
1

25.0
Re
316.0
f

 Para tubos lisos en la zona de transición o turbulenta:

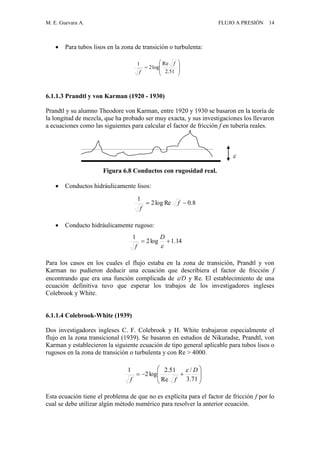

6.1.1.3 Prandtl y von Karman (1920 - 1930)
Prandtl y su alumno Theodore von Karman, entre 1920 y 1930 se basaron en la teoría de
la longitud de mezcla, que ha probado ser muy exacta, y sus investigaciones los llevaron
a ecuaciones como las siguientes para calcular el factor de fricción f en tubería reales.

Figura 6.8 Conductos con rugosidad real.
 Conductos hidráulicamente lisos:
 Conducto hidráulicamente rugoso:
Para los casos en los cuales el flujo estaba en la zona de transición, Prandtl y von
Karman no pudieron deducir una ecuación que describiera el factor de fricción f
encontrando que era una función complicada de /D y Re. El establecimiento de una
ecuación definitiva tuvo que esperar los trabajos de los investigadores ingleses
Colebrook y White.
6.1.1.4 Colebrook-White (1939)
Dos investigadores ingleses C. F. Colebrook y H. White trabajaron especialmente el
flujo en la zona transicional (1939). Se basaron en estudios de Nikuradse, Prandtl, von
Karman y establecieron la siguiente ecuación de tipo general aplicable para tubos lisos o
rugosos en la zona de transición o turbulenta y con Re > 4000.
Esta ecuación tiene el problema de que no es explícita para el factor de fricción f por lo
cual se debe utilizar algún método numérico para resolver la anterior ecuación.









51.2
Re
log2
1 f
f









71.3
/
Re
51.2
log2
1 D
ff

8.0Relog2
1
 f
f
14.1log2
1


D
f

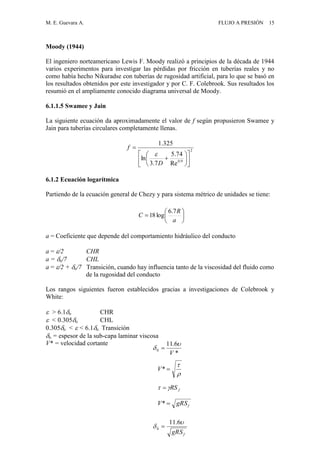

Moody (1944)
El ingeniero norteamericano Lewis F. Moody realizó a principios de la década de 1944
varios experimentos para investigar las pérdidas por fricción en tuberías reales y no
como había hecho Nikuradse con tuberías de rugosidad artificial, para lo que se basó en
los resultados obtenidos por este investigador y por C. F. Colebrook. Sus resultados los
resumió en el ampliamente conocido diagrama universal de Moody.
6.1.1.5 Swamee y Jain
La siguiente ecuación da aproximadamente el valor de f según propusieron Swamee y
Jain para tuberías circulares completamente llenas.
2
9.0
Re
74.5
7.3
ln
325.1














D
f

6.1.2 Ecuación logarítmica
Partiendo de la ecuación general de Chezy y para sistema métrico de unidades se tiene:
a = Coeficiente que depende del comportamiento hidráulico del conducto
a = /2 CHR
a = o/7 CHL
a = /2 + o/7 Transición, cuando hay influencia tanto de la viscosidad del fluido como
de la rugosidad del conducto
Los rangos siguientes fueron establecidos gracias a investigaciones de Colebrook y
White:
 > 6.1o CHR
 < 0.305o CHL
0.305o <  < 6.1o Transición
o = espesor de la sub-capa laminar viscosa
V* = velocidad cortante







a
R
C
7.6
log18
*
6.11
0
V

 
fgRSV *


*V
fRS 
fgRS


6.11
0 

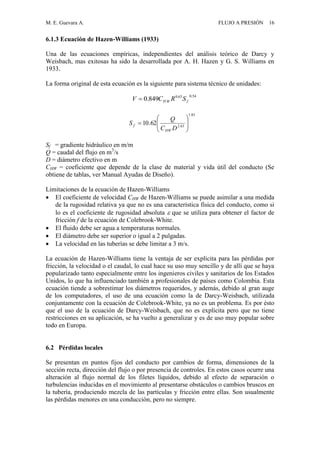

6.1.3 Ecuación de Hazen-Williams (1933)
Una de las ecuaciones empíricas, independientes del análisis teórico de Darcy y
Weisbach, mas exitosas ha sido la desarrollada por A. H. Hazen y G. S. Williams en
1933.
La forma original de esta ecuación es la siguiente para sistema técnico de unidades:
Sf = gradiente hidráulico en m/m
Q = caudal del flujo en m3
/s
D = diámetro efectivo en m
CHW = coeficiente que depende de la clase de material y vida útil del conducto (Se
obtiene de tablas, ver Manual Ayudas de Diseño).
Limitaciones de la ecuación de Hazen-Williams
 El coeficiente de velocidad CHW de Hazen-Williams se puede asimilar a una medida
de la rugosidad relativa ya que no es una característica física del conducto, como si
lo es el coeficiente de rugosidad absoluta  que se utiliza para obtener el factor de
fricción f de la ecuación de Colebrook-White.
 El fluido debe ser agua a temperaturas normales.
 El diámetro debe ser superior o igual a 2 pulgadas.
 La velocidad en las tuberías se debe limitar a 3 m/s.
La ecuación de Hazen-Williams tiene la ventaja de ser explícita para las pérdidas por
fricción, la velocidad o el caudal, lo cual hace su uso muy sencillo y de allí que se haya
popularizado tanto especialmente entre los ingenieros civiles y sanitarios de los Estados
Unidos, lo que ha influenciado también a profesionales de países como Colombia. Esta
ecuación tiende a sobrestimar los diámetros requeridos, y además, debido al gran auge
de los computadores, el uso de una ecuación como la de Darcy-Weisbach, utilizada
conjuntamente con la ecuación de Colebrook-White, ya no es un problema. Es por ésto
que el uso de la ecuación de Darcy-Weisbach, que no es explícita pero que no tiene
restricciones en su aplicación, se ha vuelto a generalizar y es de uso muy popular sobre
todo en Europa.
6.2 Pérdidas locales
Se presentan en puntos fijos del conducto por cambios de forma, dimensiones de la
sección recta, dirección del flujo o por presencia de controles. En estos casos ocurre una
alteración al flujo normal de los filetes líquidos, debido al efecto de separación o
turbulencias inducidas en el movimiento al presentarse obstáculos o cambios bruscos en
la tubería, produciendo mezcla de las partículas y fricción entre ellas. Son usualmente
las pérdidas menores en una conducción, pero no siempre.
85.1
63.2
62.10 








DC
Q
S
HW
f
54.063.0
849.0 fWH SRCV 

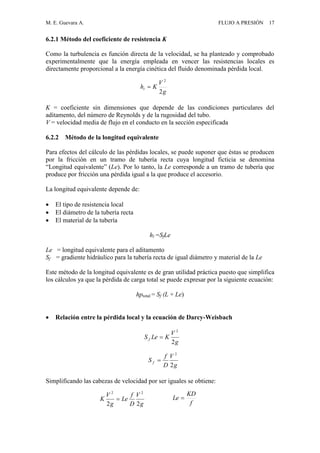

6.2.1 Método del coeficiente de resistencia K
Como la turbulencia es función directa de la velocidad, se ha planteado y comprobado
experimentalmente que la energía empleada en vencer las resistencias locales es
directamente proporcional a la energía cinética del fluido denominada pérdida local.
K = coeficiente sin dimensiones que depende de las condiciones particulares del
aditamento, del número de Reynolds y de la rugosidad del tubo.
V = velocidad media de flujo en el conducto en la sección especificada
6.2.2 Método de la longitud equivalente
Para efectos del cálculo de las pérdidas locales, se puede suponer que éstas se producen
por la fricción en un tramo de tubería recta cuya longitud ficticia se denomina
“Longitud equivalente” (Le). Por lo tanto, la Le corresponde a un tramo de tubería que
produce por fricción una pérdida igual a la que produce el accesorio.
La longitud equivalente depende de:
 El tipo de resistencia local
 El diámetro de la tubería recta
 El material de la tubería
hl =SfLe
Le = longitud equivalente para el aditamento
Sf = gradiente hidráulico para la tubería recta de igual diámetro y material de la Le
Este método de la longitud equivalente es de gran utilidad práctica puesto que simplifica
los cálculos ya que la pérdida de carga total se puede expresar por la siguiente ecuación:
hptotal = Sf (L + Le)
 Relación entre la pérdida local y la ecuación de Darcy-Weisbach
Simplificando las cabezas de velocidad por ser iguales se obtiene:
g
V
Khl
2
2

g
V
D
f
Le
g
V
K
22
22

f
KD
Le 
g
V
KLeS f
2
2

g
V
D
f
S f
2
2


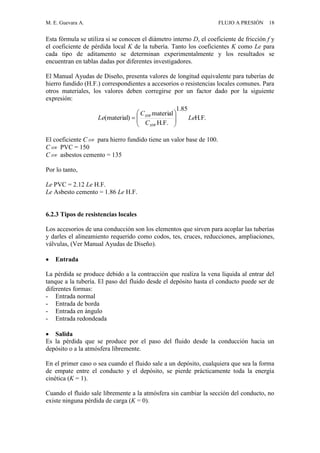

Esta fórmula se utiliza si se conocen el diámetro interno D, el coeficiente de fricción f y
el coeficiente de pérdida local K de la tubería. Tanto los coeficientes K como Le para
cada tipo de aditamento se determinan experimentalmente y los resultados se
encuentran en tablas dadas por diferentes investigadores.
El Manual Ayudas de Diseño, presenta valores de longitud equivalente para tuberías de
hierro fundido (H.F.) correspondientes a accesorios o resistencias locales comunes. Para
otros materiales, los valores deben corregirse por un factor dado por la siguiente
expresión:
El coeficiente C HW para hierro fundido tiene un valor base de 100.
C HW PVC = 150
C HW asbestos cemento = 135
Por lo tanto,
Le PVC = 2.12 Le H.F.
Le Asbesto cemento = 1.86 Le H.F.
6.2.3 Tipos de resistencias locales
Los accesorios de una conducción son los elementos que sirven para acoplar las tuberías
y darles el alineamiento requerido como codos, tes, cruces, reducciones, ampliaciones,
válvulas, (Ver Manual Ayudas de Diseño).
 Entrada
La pérdida se produce debido a la contracción que realiza la vena líquida al entrar del
tanque a la tubería. El paso del fluido desde el depósito hasta el conducto puede ser de
diferentes formas:
- Entrada normal
- Entrada de borda
- Entrada en ángulo
- Entrada redondeada
 Salida
Es la pérdida que se produce por el paso del fluido desde la conducción hacia un
depósito o a la atmósfera libremente.
En el primer caso o sea cuando el fluido sale a un depósito, cualquiera que sea la forma
de empate entre el conducto y el depósito, se pierde prácticamente toda la energía
cinética (K = 1).
Cuando el fluido sale libremente a la atmósfera sin cambiar la sección del conducto, no
existe ninguna pérdida de carga (K = 0).
.H.F
85.1
H.F.
material
)material( Le
C
C
Le
HW
HW








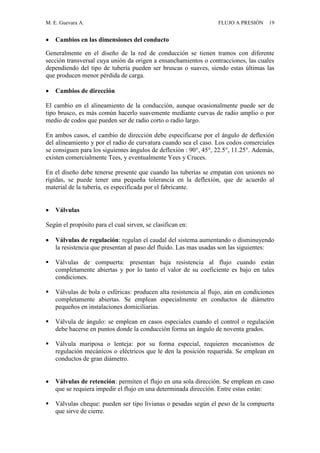

 Cambios en las dimensiones del conducto
Generalmente en el diseño de la red de conducción se tienen tramos con diferente
sección transversal cuya unión da origen a ensanchamientos o contracciones, las cuales
dependiendo del tipo de tubería pueden ser bruscas o suaves, siendo estas últimas las
que producen menor pérdida de carga.
 Cambios de dirección
El cambio en el alineamiento de la conducción, aunque ocasionalmente puede ser de
tipo brusco, es más común hacerlo suavemente mediante curvas de radio amplio o por
medio de codos que pueden ser de radio corto o radio largo.
En ambos casos, el cambio de dirección debe especificarse por el ángulo de deflexión
del alineamiento y por el radio de curvatura cuando sea el caso. Los codos comerciales
se consiguen para los siguientes ángulos de deflexión : 90°, 45°, 22.5°, 11.25°. Además,
existen comercialmente Tees, y eventualmente Yees y Cruces.
En el diseño debe tenerse presente que cuando las tuberías se empatan con uniones no
rígidas, se puede tener una pequeña tolerancia en la deflexión, que de acuerdo al
material de la tubería, es especificada por el fabricante.
 Válvulas
Según el propósito para el cual sirven, se clasifican en:
 Válvulas de regulación: regulan el caudal del sistema aumentando o disminuyendo
la resistencia que presentan al paso del fluido. Las mas usadas son las siguientes:
 Válvulas de compuerta: presentan baja resistencia al flujo cuando están
completamente abiertas y por lo tanto el valor de su coeficiente es bajo en tales
condiciones.
 Válvulas de bola o esféricas: producen alta resistencia al flujo, aún en condiciones
completamente abiertas. Se emplean especialmente en conductos de diámetro
pequeños en instalaciones domiciliarias.
 Válvula de ángulo: se emplean en casos especiales cuando el control o regulación
debe hacerse en puntos donde la conducción forma un ángulo de noventa grados.
 Válvula mariposa o lenteja: por su forma especial, requieren mecanismos de
regulación mecánicos o eléctricos que le den la posición requerida. Se emplean en
conductos de gran diámetro.
 Válvulas de retención: permiten el flujo en una sola dirección. Se emplean en caso
que se requiera impedir el flujo en una determinada dirección. Entre estas están:
 Válvulas cheque: pueden ser tipo livianas o pesadas según el peso de la compuerta
que sirve de cierre.

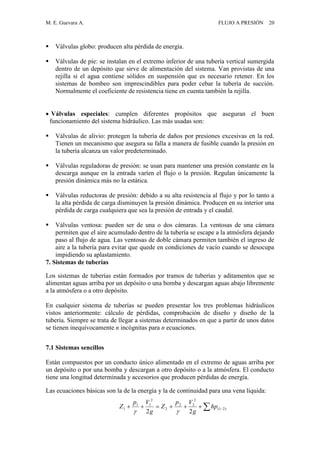

 Válvulas globo: producen alta pérdida de energía.
 Válvulas de pie: se instalan en el extremo inferior de una tubería vertical sumergida
dentro de un depósito que sirve de alimentación del sistema. Van provistas de una
rejilla si el agua contiene sólidos en suspensión que es necesario retener. En los
sistemas de bombeo son imprescindibles para poder cebar la tubería de succión.
Normalmente el coeficiente de resistencia tiene en cuenta también la rejilla.
 Válvulas especiales: cumplen diferentes propósitos que aseguran el buen
funcionamiento del sistema hidráulico. Las más usadas son:
 Válvulas de alivio: protegen la tubería de daños por presiones excesivas en la red.
Tienen un mecanismo que asegura su falla a manera de fusible cuando la presión en
la tubería alcanza un valor predeterminado.
 Válvulas reguladoras de presión: se usan para mantener una presión constante en la
descarga aunque en la entrada varíen el flujo o la presión. Regulan únicamente la
presión dinámica más no la estática.
 Válvulas reductoras de presión: debido a su alta resistencia al flujo y por lo tanto a
la alta pérdida de carga disminuyen la presión dinámica. Producen en su interior una
pérdida de carga cualquiera que sea la presión de entrada y el caudal.
 Válvulas ventosa: pueden ser de una o dos cámaras. La ventosas de una cámara
permiten que el aire acumulado dentro de la tubería se escape a la atmósfera dejando
paso al flujo de agua. Las ventosas de doble cámara permiten también el ingreso de
aire a la tubería para evitar que quede en condiciones de vacío cuando se desocupa
impidiendo su aplastamiento.
7. Sistemas de tuberías
Los sistemas de tuberías están formados por tramos de tuberías y aditamentos que se
alimentan aguas arriba por un depósito o una bomba y descargan aguas abajo libremente
a la atmósfera o a otro depósito.
En cualquier sistema de tuberías se pueden presentar los tres problemas hidráulicos
vistos anteriormente: cálculo de pérdidas, comprobación de diseño y diseño de la
tubería. Siempre se trata de llegar a sistemas determinados en que a partir de unos datos
se tienen inequívocamente n incógnitas para n ecuaciones.
7.1 Sistemas sencillos
Están compuestos por un conducto único alimentado en el extremo de aguas arriba por
un depósito o por una bomba y descargan a otro depósito o a la atmósfera. El conducto
tiene una longitud determinada y accesorios que producen pérdidas de energía.
Las ecuaciones básicas son la de la energía y la de continuidad para una vena líquida:
  )21(
2
22
2
2
11
1
22
hp
g
Vp
Z
g
Vp
Z


Q = VA = V1A1 = V2A2 =...... VnAn

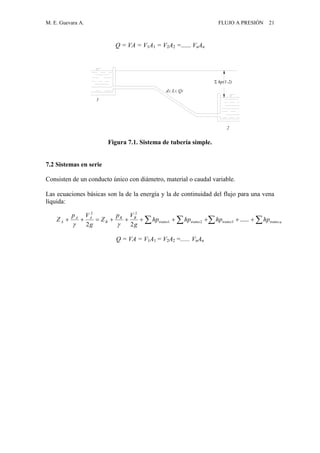

Figura 7.1. Sistema de tubería simple.
7.2 Sistemas en serie
Consisten de un conducto único con diámetro, material o caudal variable.
Las ecuaciones básicas son la de la energía y la de continuidad del flujo para una vena
líquida:
Q = VA = V1A1 = V2A2 =...... VnAn
  ntramotramotramotramo
BB
B
AA
A hphphphp
g
Vp
Z
g
Vp
Z ......
22
321
22

d1, L1, Q1
hp(1-2)
2
1

Figura 7.2. Sistema de tubería en serie.

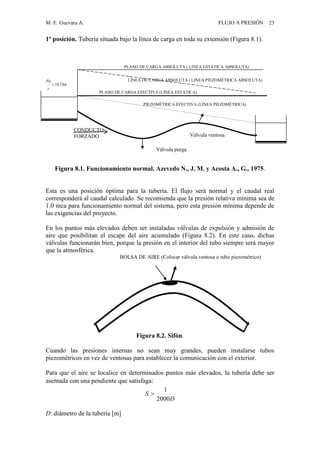

8. Funcionamiento hidráulico de las tuberías a presión
Se debe determinar la posición de las tuberías con relación a las líneas de energía
En el caso general del flujo de líquidos en tuberías, pueden ser considerados dos planos
de carga:
 Plano de carga absoluto, en el que se considera la presión atmosférica del lugar
(línea estática absoluta).
 Plano de carga efectiva (línea estática efectiva o línea estática), referente a un plano
arbitrario sin considerar la presión atmosférica del lugar.
En correspondencia, son consideradas la línea de carga absoluta o línea de alturas
totales absoluta y la línea de carga efectiva o línea de alturas totales efectiva. Esta
última se confunde con la línea piezométrica por la razón de que usualmente la cabeza
de velocidad es muy baja en las tuberías.
Por ejemplo, si la velocidad del agua en las tuberías es limitada, admitiéndose una
velocidad media de 1.0 m/s, resulta una carga de velocidad de 5 cm, que es muy
pequeña en comparación con la energía debida a la presión o a la posición. Por lo tanto,
en el análisis de la posición de las líneas de energía se admite la coincidencia entre la
línea de alturas totales y la piezométrica.
m05.0
6.19
0.1
2
22

g
V
A continuación se analizan siete posiciones de la línea piezométrica relativas a las
tuberías:
nQQQQ .....321 
nnVAVAVAVA .....332211 
A
B
d1, L1, Q1
A
d2, L2, Q2
d3, L3, Q3
B

1ª posición. Tubería situada bajo la línea de carga en toda su extensión (Figura 8.1).
Figura 8.1. Funcionamiento normal. Azevedo N., J. M. y Acosta A., G., 1975.
Esta es una posición óptima para la tubería. El flujo será normal y el caudal real
corresponderá al caudal calculado. Se recomienda que la presión relativa mínima sea de
1.0 mca para funcionamiento normal del sistema, pero esta presión mínima depende de
las exigencias del proyecto.
En los puntos más elevados deben ser instaladas válvulas de expulsión y admisión de
aire que posibilitan el escape del aire acumulado (Figura 8.2). En este caso, dichas
válvulas funcionarán bien, porque la presión en el interior del tubo siempre será mayor
que la atmosférica.
BOLSA DE AIRE (Colocar válvula ventosa o tubo piezométrico)
Figura 8.2. Sifón.
Cuando las presiones internas no sean muy grandes, pueden instalarse tubos
piezométricos en vez de ventosas para establecer la comunicación con el exterior.
Para que el aire se localice en determinados puntos más elevados, la tubería debe ser
asentada con una pendiente que satisfaga:
D
S
2000
1

D: diámetro de la tubería [m]
m33.10

Pa
PLANO DE CARGA ABSOLUTA ( LINEA ESTÁTICA ABSOLUTA)
PLANO DE CARGA EFECTIVA (LÍNEA ESTÁTICA)
LÍNEA DE CARGA ABSOLUTA ( LINEA PIEZOMÉTRICA ABSOLUTA)
CONDUCTO
FORZADO
PIEZOMÉTRICA EFECTIVA (LÍNEA PIEZOMÉTRICA)
Válvula ventosa
Válvula purga

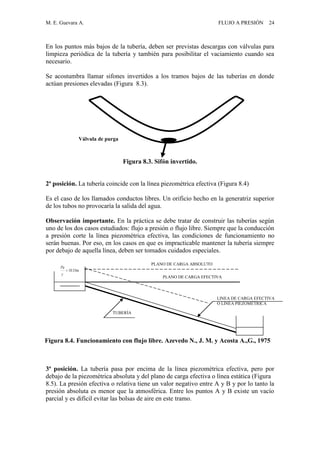

En los puntos más bajos de la tubería, deben ser previstas descargas con válvulas para
limpieza periódica de la tubería y también para posibilitar el vaciamiento cuando sea
necesario.
Se acostumbra llamar sifones invertidos a los tramos bajos de las tuberías en donde
actúan presiones elevadas (Figura 8.3).
Figura 8.3. Sifón invertido.
2ª posición. La tubería coincide con la línea piezométrica efectiva (Figura 8.4)
Es el caso de los llamados conductos libres. Un orificio hecho en la generatriz superior
de los tubos no provocaría la salida del agua.
Observación importante. En la práctica se debe tratar de construir las tuberías según
uno de los dos casos estudiados: flujo a presión o flujo libre. Siempre que la conducción
a presión corte la línea piezométrica efectiva, las condiciones de funcionamiento no
serán buenas. Por eso, en los casos en que es impracticable mantener la tubería siempre
por debajo de aquella línea, deben ser tomados cuidados especiales.
3ª posición. La tubería pasa por encima de la línea piezométrica efectiva, pero por
debajo de la piezométrica absoluta y del plano de carga efectiva o línea estática (Figura
8.5). La presión efectiva o relativa tiene un valor negativo entre A y B y por lo tanto la
presión absoluta es menor que la atmosférica. Entre los puntos A y B existe un vacío
parcial y es difícil evitar las bolsas de aire en este tramo.
m33.10

Pa
PLANO DE CARGA ABSOLUTO
Figura 8.4. Funcionamiento con flujo libre. Azevedo N., J. M. y Acosta A.,G., 1975
TUBERÍA
LINEA DE CARGA EFECTIVA
O LINEA PIEZOMÉTRICA
PLANO DE CARGA EFECTIVA
Válvula de purga

Las ventosas comunes serían perjudiciales, porque en los puntos altos entre A y B, la
presión es inferior a la atmosférica y en vez de sacar aire estarían permitiendo la
admisión de aire.
El flujo es irregular y a consecuencia de las bolsas de aire, el caudal disminuirá. Sin
embargo, por encontrarse la tubería por debajo de la línea estática, el caudal se recupera
pero vuelve a interrumpirse parcialmente dando origen a un flujo intermitente. Los
tubos piezométricos tampoco se deben colocar, pues un orificio practicado en la clave
del tubo no causa salida del agua.
Esta condición es mas crítica en cuanto los puntos de corte de la tubería con la
piezométrica estén mas cerca del tanque de carga, o si los puntos mas altos de la
conducción se acercan mucho a la línea de presiones absolutas y lleguen a alcanzar
valores menores o muy próximos a la presión de vapor de agua. Si la presión absoluta
llega a ser menor que la presión de vapor de agua, hay peligro de cavitación.

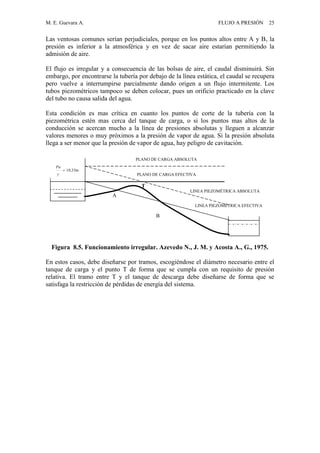

Figura 8.5. Funcionamiento irregular. Azevedo N., J. M. y Acosta A., G., 1975.
En estos casos, debe diseñarse por tramos, escogiéndose el diámetro necesario entre el
tanque de carga y el punto T de forma que se cumpla con un requisito de presión
relativa. El tramo entre T y el tanque de descarga debe diseñarse de forma que se
satisfaga la restricción de pérdidas de energía del sistema.
T
PLANO DE CARGA ABSOLUTA
m33.10

Pa
LINEA PIEZOMÉTRICA EFECTIVA
LINEA PIEZOMÉTRICA ABSOLUTA
A
B

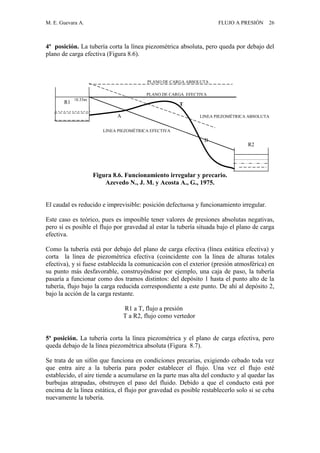

4ª posición. La tubería corta la línea piezométrica absoluta, pero queda por debajo del
plano de carga efectiva (Figura 8.6).
Figura 8.6. Funcionamiento irregular y precario.
Azevedo N., J. M. y Acosta A., G., 1975.
El caudal es reducido e imprevisible: posición defectuosa y funcionamiento irregular.
Este caso es teórico, pues es imposible tener valores de presiones absolutas negativas,
pero sí es posible el flujo por gravedad al estar la tubería situada bajo el plano de carga
efectiva.
Como la tubería está por debajo del plano de carga efectiva (línea estática efectiva) y
corta la línea de piezométrica efectiva (coincidente con la línea de alturas totales
efectiva), y si fuese establecida la comunicación con el exterior (presión atmosférica) en
su punto más desfavorable, construyéndose por ejemplo, una caja de paso, la tubería
pasaría a funcionar como dos tramos distintos: del depósito 1 hasta el punto alto de la
tubería, flujo bajo la carga reducida correspondiente a este punto. De ahí al depósito 2,
bajo la acción de la carga restante.
R1 a T, flujo a presión
T a R2, flujo como vertedor
5ª posición. La tubería corta la línea piezométrica y el plano de carga efectiva, pero
queda debajo de la línea piezométrica absoluta (Figura 8.7).
Se trata de un sifón que funciona en condiciones precarias, exigiendo cebado toda vez
que entra aire a la tubería para poder establecer el flujo. Una vez el flujo esté
establecido, el aire tiende a acumularse en la parte mas alta del conducto y al quedar las
burbujas atrapadas, obstruyen el paso del fluido. Debido a que el conducto está por
encima de la línea estática, el flujo por gravedad es posible restablecerlo solo si se ceba
nuevamente la tubería.
A
B
T
10.33m
EFECTIVA
R1
R2

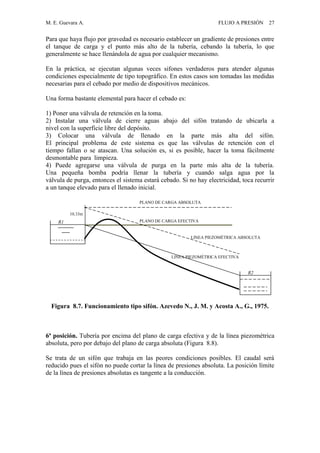

Para que haya flujo por gravedad es necesario establecer un gradiente de presiones entre
el tanque de carga y el punto más alto de la tubería, cebando la tubería, lo que
generalmente se hace llenándola de agua por cualquier mecanismo.
En la práctica, se ejecutan algunas veces sifones verdaderos para atender algunas
condiciones especialmente de tipo topográfico. En estos casos son tomadas las medidas
necesarias para el cebado por medio de dispositivos mecánicos.
Una forma bastante elemental para hacer el cebado es:
1) Poner una válvula de retención en la toma.
2) Instalar una válvula de cierre aguas abajo del sifón tratando de ubicarla a
nivel con la superficie libre del depósito.
3) Colocar una válvula de llenado en la parte más alta del sifón.
El principal problema de este sistema es que las válvulas de retención con el
tiempo fallan o se atascan. Una solución es, si es posible, hacer la toma fácilmente
desmontable para limpieza.
4) Puede agregarse una válvula de purga en la parte más alta de la tubería.
Una pequeña bomba podría llenar la tubería y cuando salga agua por la
válvula de purga, entonces el sistema estará cebado. Si no hay electricidad, toca recurrir
a un tanque elevado para el llenado inicial.
Figura 8.7. Funcionamiento tipo sifón. Azevedo N., J. M. y Acosta A., G., 1975.
6ª posición. Tubería por encima del plano de carga efectiva y de la línea piezométrica
absoluta, pero por debajo del plano de carga absoluta (Figura 8.8).
Se trata de un sifón que trabaja en las peores condiciones posibles. El caudal será
reducido pues el sifón no puede cortar la línea de presiones absoluta. La posición límite
de la línea de presiones absolutas es tangente a la conducción.
R1
10.33m
R2

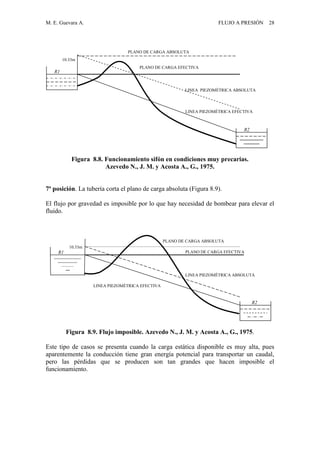

Figura 8.8. Funcionamiento sifón en condiciones muy precarias.
Azevedo N., J. M. y Acosta A., G., 1975.
7ª posición. La tubería corta el plano de carga absoluta (Figura 8.9).
El flujo por gravedad es imposible por lo que hay necesidad de bombear para elevar el
fluido.
Figura 8.9. Flujo imposible. Azevedo N., J. M. y Acosta A., G., 1975.
Este tipo de casos se presenta cuando la carga estática disponible es muy alta, pues
aparentemente la conducción tiene gran energía potencial para transportar un caudal,
pero las pérdidas que se producen son tan grandes que hacen imposible el
funcionamiento.
R1
10.33m
R2
R1
10.33m
R2

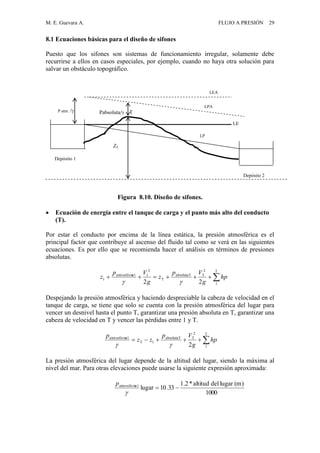

8.1 Ecuaciones básicas para el diseño de sifones
Puesto que los sifones son sistemas de funcionamiento irregular, solamente debe
recurrirse a ellos en casos especiales, por ejemplo, cuando no haya otra solución para
salvar un obstáculo topográfico.
Figura 8.10. Diseño de sifones.
 Ecuación de energía entre el tanque de carga y el punto más alto del conducto
(T).
Por estar el conducto por encima de la línea estática, la presión atmosférica es el
principal factor que contribuye al ascenso del fluido tal como se verá en las siguientes
ecuaciones. Es por ello que se recomienda hacer el análisis en términos de presiones
absolutas.
Despejando la presión atmosférica y haciendo despreciable la cabeza de velocidad en el
tanque de carga, se tiene que solo se cuenta con la presión atmosférica del lugar para
vencer un desnivel hasta el punto T, garantizar una presión absoluta en T, garantizar una
cabeza de velocidad en T y vencer las pérdidas entre 1 y T.
La presión atmosférica del lugar depende de la altitud del lugar, siendo la máxima al
nivel del mar. Para otras elevaciones puede usarse la siguiente expresión aproximada:
LP
LE
LEA
Pabsoluta/ T
Depósito 1
P atm. /
Depósito 2

T
1
2
TabsolutaT
T
2
1a1atmosféric
1
22
hp
g
Vp
z
g
Vp
z


T
1
2
TabsolutaT
1T
a1atmosféric
2
hp
g
Vp
zz
p

1000
)(mlugardelaltitud*2.1
33.10lugara1atmosféric


p
ZT
LPA

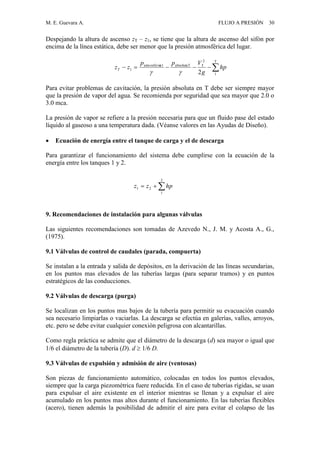

Despejando la altura de ascenso zT – z1, se tiene que la altura de ascenso del sifón por
encima de la línea estática, debe ser menor que la presión atmosférica del lugar.
Para evitar problemas de cavitación, la presión absoluta en T debe ser siempre mayor
que la presión de vapor del agua. Se recomienda por seguridad que sea mayor que 2.0 o
3.0 mca.
La presión de vapor se refiere a la presión necesaria para que un fluido pase del estado
líquido al gaseoso a una temperatura dada. (Véanse valores en las Ayudas de Diseño).
 Ecuación de energía entre el tanque de carga y el de descarga
Para garantizar el funcionamiento del sistema debe cumplirse con la ecuación de la
energía entre los tanques 1 y 2.
9. Recomendaciones de instalación para algunas válvulas
Las siguientes recomendaciones son tomadas de Azevedo N., J. M. y Acosta A., G.,
(1975).
9.1 Válvulas de control de caudales (parada, compuerta)
Se instalan a la entrada y salida de depósitos, en la derivación de las líneas secundarias,
en los puntos mas elevados de las tuberías largas (para separar tramos) y en puntos
estratégicos de las conducciones.
9.2 Válvulas de descarga (purga)
Se localizan en los puntos mas bajos de la tubería para permitir su evacuación cuando
sea necesario limpiarlas o vaciarlas. La descarga se efectúa en galerías, valles, arroyos,
etc. pero se debe evitar cualquier conexión peligrosa con alcantarillas.
Como regla práctica se admite que el diámetro de la descarga (d) sea mayor o igual que
1/6 el diámetro de la tubería (D). d  1/6 D.
9.3 Válvulas de expulsión y admisión de aire (ventosas)
Son piezas de funcionamiento automático, colocadas en todos los puntos elevados,
siempre que la carga piezométrica fuere reducida. En el caso de tuberías rígidas, se usan
para expulsar el aire existente en el interior mientras se llenan y a expulsar el aire
acumulado en los puntos mas altos durante el funcionamiento. En las tuberías flexibles
(acero), tienen además la posibilidad de admitir el aire para evitar el colapso de las

T
1
2
TabsolutaTa1atmosféric
1
2
hp
g
Vpp
zzT


2
1
21 hpzz

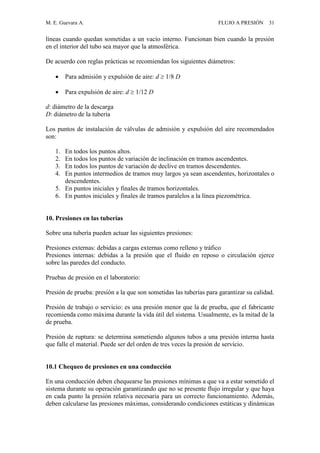

líneas cuando quedan sometidas a un vacío interno. Funcionan bien cuando la presión
en el interior del tubo sea mayor que la atmosférica.
De acuerdo con reglas prácticas se recomiendan los siguientes diámetros:
 Para admisión y expulsión de aire: d  1/8 D
 Para expulsión de aire: d  1/12 D
d: diámetro de la descarga
D: diámetro de la tubería
Los puntos de instalación de válvulas de admisión y expulsión del aire recomendados
son:
1. En todos los puntos altos.
2. En todos los puntos de variación de inclinación en tramos ascendentes.
3. En todos los puntos de variación de declive en tramos descendentes.
4. En puntos intermedios de tramos muy largos ya sean ascendentes, horizontales o
descendentes.
5. En puntos iniciales y finales de tramos horizontales.
6. En puntos iniciales y finales de tramos paralelos a la línea piezométrica.
10. Presiones en las tuberías
Sobre una tubería pueden actuar las siguientes presiones:
Presiones externas: debidas a cargas externas como relleno y tráfico
Presiones internas: debidas a la presión que el fluido en reposo o circulación ejerce
sobre las paredes del conducto.
Pruebas de presión en el laboratorio:
Presión de prueba: presión a la que son sometidas las tuberías para garantizar su calidad.
Presión de trabajo o servicio: es una presión menor que la de prueba, que el fabricante
recomienda como máxima durante la vida útil del sistema. Usualmente, es la mitad de la
de prueba.
Presión de ruptura: se determina sometiendo algunos tubos a una presión interna hasta
que falle el material. Puede ser del orden de tres veces la presión de servicio.
10.1 Chequeo de presiones en una conducción
En una conducción deben chequearse las presiones mínimas a que va a estar sometido el
sistema durante su operación garantizando que no se presente flujo irregular y que haya
en cada punto la presión relativa necesaria para un correcto funcionamiento. Además,
deben calcularse las presiones máximas, considerando condiciones estáticas y dinámicas

incluyendo la sobrepresión por golpe de ariete, lo que definirá el tipo y clase de tubería
a usarse.

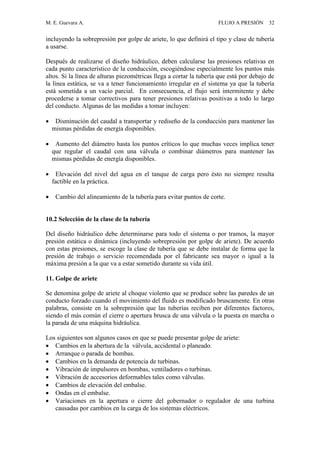

Después de realizarse el diseño hidráulico, deben calcularse las presiones relativas en
cada punto característico de la conducción, escogiéndose especialmente los puntos más
altos. Si la línea de alturas piezométricas llega a cortar la tubería que está por debajo de
la línea estática, se va a tener funcionamiento irregular en el sistema ya que la tubería
está sometida a un vacío parcial. En consecuencia, el flujo será intermitente y debe
procederse a tomar correctivos para tener presiones relativas positivas a todo lo largo
del conducto. Algunas de las medidas a tomar incluyen:
 Disminución del caudal a transportar y rediseño de la conducción para mantener las
mismas pérdidas de energía disponibles.
 Aumento del diámetro hasta los puntos críticos lo que muchas veces implica tener
que regular el caudal con una válvula o combinar diámetros para mantener las
mismas pérdidas de energía disponibles.
 Elevación del nivel del agua en el tanque de carga pero ésto no siempre resulta
factible en la práctica.
 Cambio del alineamiento de la tubería para evitar puntos de corte.
10.2 Selección de la clase de la tubería
Del diseño hidráulico debe determinarse para todo el sistema o por tramos, la mayor
presión estática o dinámica (incluyendo sobrepresión por golpe de ariete). De acuerdo
con estas presiones, se escoge la clase de tubería que se debe instalar de forma que la
presión de trabajo o servicio recomendada por el fabricante sea mayor o igual a la
máxima presión a la que va a estar sometido durante su vida útil.
11. Golpe de ariete
Se denomina golpe de ariete al choque violento que se produce sobre las paredes de un
conducto forzado cuando el movimiento del fluido es modificado bruscamente. En otras
palabras, consiste en la sobrepresión que las tuberías reciben por diferentes factores,
siendo el más común el cierre o apertura brusca de una válvula o la puesta en marcha o
la parada de una máquina hidráulica.
Los siguientes son algunos casos en que se puede presentar golpe de ariete:
 Cambios en la abertura de la válvula, accidental o planeado.
 Arranque o parada de bombas.
 Cambios en la demanda de potencia de turbinas.
 Vibración de impulsores en bombas, ventiladores o turbinas.
 Vibración de accesorios deformables tales como válvulas.
 Cambios de elevación del embalse.
 Ondas en el embalse.
 Variaciones en la apertura o cierre del gobernador o regulador de una turbina
causadas por cambios en la carga de los sistemas eléctricos.

El caso mas común es el del cierre de una válvula, en que la energía cinética con que
estaba animado el fluido, se convierte en un trabajo, determinando sobre las paredes de
un conducto presiones superiores a la carga inicial, lo que se llama sobrepresión.
Posiblemente, el caso más importante de golpe de ariete ocurre en una conducción con
bombas accionadas con motores eléctricos cuando sucede la interrupción de la energía.
El golpe de ariete es un fenómeno transitorio, en el que el flujo es variado y no
permanente.
11.1 Fases del golpe de ariete

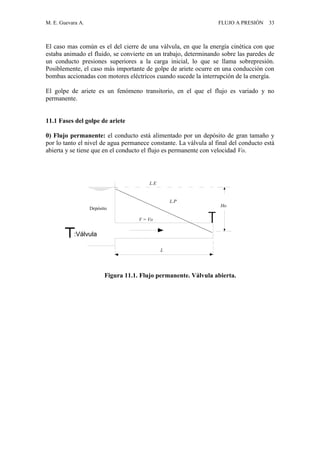

0) Flujo permanente: el conducto está alimentado por un depósito de gran tamaño y
por lo tanto el nivel de agua permanece constante. La válvula al final del conducto está
abierta y se tiene que en el conducto el flujo es permanente con velocidad Vo.
Ho
L.P
L.E
V = Vo
L
Depósito
:Válvula
Figura 11.1. Flujo permanente. Válvula abierta.

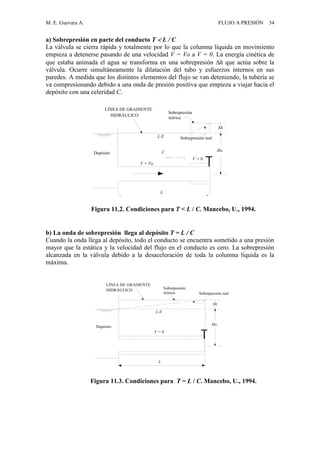

a) Sobrepresión en parte del conducto T  L / C
La válvula se cierra rápida y totalmente por lo que la columna líquida en movimiento
empieza a detenerse pasando de una velocidad V = Vo a V = 0. La energía cinética de
que estaba animada el agua se transforma en una sobrepresión h que actúa sobre la
válvula. Ocurre simultáneamente la dilatación del tubo y esfuerzos internos en sus
paredes. A medida que los distintos elementos del flujo se van deteniendo, la tubería se
va compresionando debido a una onda de presión positiva que empieza a viajar hacia el
depósito con una celeridad C.
Ho
V = 0
V = Vo
L
Depósito C
L.E
h
Sobrepresión real
Sobrepresión
teórica
LÍNEA DE GRADIENTE
HIDRÁULICO
b) La onda de sobrepresión llega al depósito T = L / C
Cuando la onda llega al depósito, todo el conducto se encuentra sometido a una presión
mayor que la estática y la velocidad del flujo en el conducto es cero. La sobrepresión
alcanzada en la válvula debido a la desaceleración de toda la columna líquida es la
máxima.
Sobrepresión
teórica
L.E
Depósito
L
Sobrepresión real
V = 0
Ho
h
LÍNEA DE GRADIENTE
HIDRÁULICO
Figura 11.2. Condiciones para T < L / C. Mancebo, U., 1994.
Figura 11.3. Condiciones para T = L / C. Mancebo, U., 1994.

c) La onda de descompresión empieza a viajar hacia la válvula T > L / C
Considerando que el nivel del agua en el depósito es constante, la presión en la tubería
es mayor que la inicial y el fluido está en condiciones de desequilibrio. El líquido trata
de viajar hacia el depósito por lo que se origina una onda de descompresión que se
mueve hacia la válvula con V = -Vo. La onda de descompresión que viaja hacia la
válvula con celeridad C, va dejando la tubería en las mismas condiciones estáticas
iniciales.
Sobrepresión
teórica
Depósito
L
Sobrepresión real
V = -Vo
Ho
h
LÍNEA DE GRADIENTE
HIDRÁULICO
C
L.E
d) La onda de descompresión llega a la válvula T = 2L / C
Al llegar la onda de descompresión a la válvula, toda la tubería se encuentra sometida
nuevamente a la presión estática pero con flujo hacia el depósito y V = -Vo.
Ho
V = -Vo
L
Depósito
L.E
LÍNEA DE GRADIENTE
HIDRÁULICO
Figura 11.4. Condiciones para T > L / C. Mancebo, U., 1994.
Figura 11.5. Condiciones para T = 2L / C. Mancebo, U., 1994.

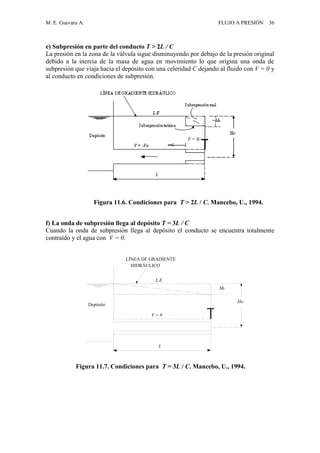

e) Subpresión en parte del conducto T > 2L / C
La presión en la zona de la válvula sigue disminuyendo por debajo de la presión original
debido a la inercia de la masa de agua en movimiento lo que origina una onda de
subpresión que viaja hacia el depósito con una celeridad C dejando al fluido con V = 0 y
al conducto en condiciones de subpresión.
f) La onda de subpresión llega al depósito T = 3L / C
Cuando la onda de subpresión llega al depósito el conducto se encuentra totalmente
contraído y el agua con V = 0.
Ho
V = 0
L
Depósito
L.E
h
LÍNEA DE GRADIENTE
HIDRÁULICO
Figura 11.6. Condiciones para T > 2L / C. Mancebo, U., 1994.
Figura 11.7. Condiciones para T = 3L / C. Mancebo, U., 1994.
V = 0

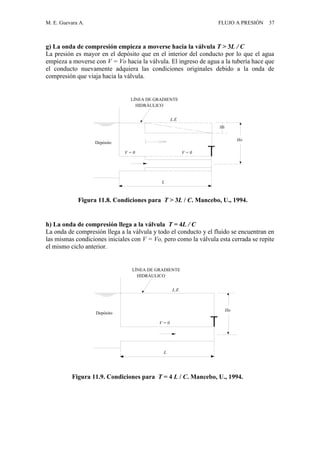

g) La onda de compresión empieza a moverse hacia la válvula T > 3L / C
La presión es mayor en el depósito que en el interior del conducto por lo que el agua
empieza a moverse con V = Vo hacia la válvula. El ingreso de agua a la tubería hace que
el conducto nuevamente adquiera las condiciones originales debido a la onda de
compresión que viaja hacia la válvula.
Ho
V = 0
L
Depósito
L.E
h
LÍNEA DE GRADIENTE
HIDRÁULICO
V = 0
h) La onda de compresión llega a la válvula T = 4L / C
La onda de compresión llega a la válvula y todo el conducto y el fluido se encuentran en
las mismas condiciones iniciales con V = Vo, pero como la válvula esta cerrada se repite
el mismo ciclo anterior.
Ho
L
Depósito
L.E
LÍNEA DE GRADIENTE
HIDRÁULICO
V = 0
Figura 11.8. Condiciones para T > 3L / C. Mancebo, U., 1994.
Figura 11.9. Condiciones para T = 4 L / C. Mancebo, U., 1994.

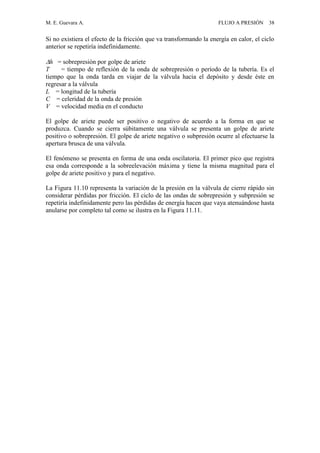

Si no existiera el efecto de la fricción que va transformando la energía en calor, el ciclo
anterior se repetiría indefinidamente.
h = sobrepresión por golpe de ariete
T = tiempo de reflexión de la onda de sobrepresión o período de la tubería. Es el
tiempo que la onda tarda en viajar de la válvula hacia el depósito y desde éste en
regresar a la válvula
L = longitud de la tubería
C = celeridad de la onda de presión
V = velocidad media en el conducto
El golpe de ariete puede ser positivo o negativo de acuerdo a la forma en que se
produzca. Cuando se cierra súbitamente una válvula se presenta un golpe de ariete
positivo o sobrepresión. El golpe de ariete negativo o subpresión ocurre al efectuarse la
apertura brusca de una válvula.
El fenómeno se presenta en forma de una onda oscilatoria. El primer pico que registra
esa onda corresponde a la sobreelevación máxima y tiene la misma magnitud para el
golpe de ariete positivo y para el negativo.
La Figura 11.10 representa la variación de la presión en la válvula de cierre rápido sin
considerar pérdidas por fricción. El ciclo de las ondas de sobrepresión y subpresión se
repetiría indefinidamente pero las pérdidas de energía hacen que vaya atenuándose hasta
anularse por completo tal como se ilustra en la Figura 11.11.

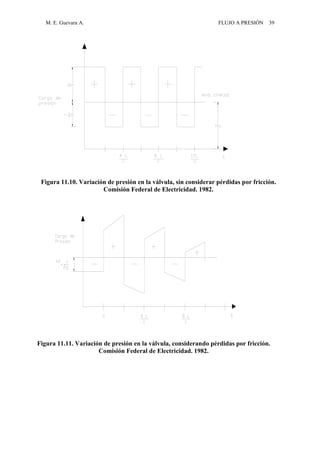

Figura 11.10. Variación de presión en la válvula, sin considerar pérdidas por fricción.
Comisión Federal de Electricidad. 1982.
Figura 11.11. Variación de presión en la válvula, considerando pérdidas por fricción.

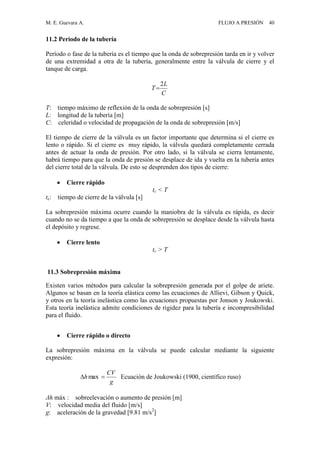

11.2 Período de la tubería
Período o fase de la tubería es el tiempo que la onda de sobrepresión tarda en ir y volver
de una extremidad a otra de la tubería, generalmente entre la válvula de cierre y el
tanque de carga.
C
L
T
2

T: tiempo máximo de reflexión de la onda de sobrepresión [s]
L: longitud de la tubería [m]
C: celeridad o velocidad de propagación de la onda de sobrepresión [m/s]
El tiempo de cierre de la válvula es un factor importante que determina si el cierre es
lento o rápido. Si el cierre es muy rápido, la válvula quedará completamente cerrada
antes de actuar la onda de presión. Por otro lado, si la válvula se cierra lentamente,
habrá tiempo para que la onda de presión se desplace de ida y vuelta en la tubería antes
del cierre total de la válvula. De esto se desprenden dos tipos de cierre:
 Cierre rápido
tc < T
tc: tiempo de cierre de la válvula [s]
La sobrepresión máxima ocurre cuando la maniobra de la válvula es rápida, es decir
cuando no se da tiempo a que la onda de sobrepresión se desplace desde la válvula hasta
el depósito y regrese.
 Cierre lento
tc > T
11.3 Sobrepresión máxima
Existen varios métodos para calcular la sobrepresión generada por el golpe de ariete.
Algunos se basan en la teoría elástica como las ecuaciones de Allievi, Gibson y Quick,
y otros en la teoría inelástica como las ecuaciones propuestas por Jonson y Joukowski.
Esta teoría inelástica admite condiciones de rigidez para la tubería e incompresibilidad
para el fluido.
 Cierre rápido o directo
La sobrepresión máxima en la válvula se puede calcular mediante la siguiente
expresión:
g
CV
h  max Ecuación de Joukowski (1900, científico ruso)
Δh máx : sobreelevación o aumento de presión [m]
V: velocidad media del fluido [m/s]
g: aceleración de la gravedad [9.81 m/s2
]

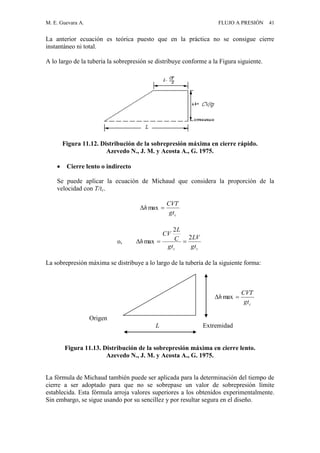

La anterior ecuación es teórica puesto que en la práctica no se consigue cierre
instantáneo ni total.
A lo largo de la tubería la sobrepresión se distribuye conforme a la Figura siguiente.
Figura 11.12. Distribución de la sobrepresión máxima en cierre rápido.
 Cierre lento o indirecto
Se puede aplicar la ecuación de Michaud que considera la proporción de la
velocidad con T/tc.
cgt
CVT
h  max
o,
cc gt
LV
gt
C
L
CV
h
2
2
max 
La sobrepresión máxima se distribuye a lo largo de la tubería de la siguiente forma:
cgt
CVT
h  max
Origen
L Extremidad
Figura 11.13. Distribución de la sobrepresión máxima en cierre lento.
La fórmula de Michaud también puede ser aplicada para la determinación del tiempo de
cierre a ser adoptado para que no se sobrepase un valor de sobrepresión límite
establecida. Esta fórmula arroja valores superiores a los obtenidos experimentalmente.
Sin embargo, se sigue usando por su sencillez y por resultar segura en el diseño.

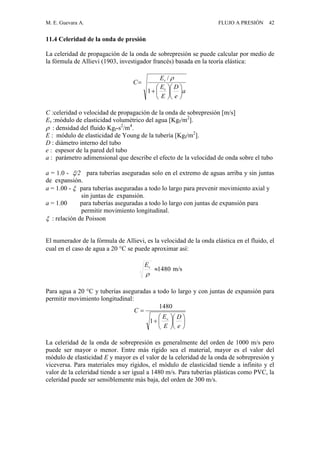

11.4 Celeridad de la onda de presión
La celeridad de propagación de la onda de sobrepresión se puede calcular por medio de
la fórmula de Allievi (1903, investigador francés) basada en la teoría elástica:
a
e
D
E
E
E
C
v
v














1
/ 
C :celeridad o velocidad de propagación de la onda de sobrepresión [m/s]
Ev :módulo de elasticidad volumétrico del agua [Kgf/m2
].
 : densidad del fluido Kgf-s2
/m4
.
E : módulo de elasticidad de Young de la tubería [Kgf/m2
].
D : diámetro interno del tubo
e : espesor de la pared del tubo
a : parámetro adimensional que describe el efecto de la velocidad de onda sobre el tubo
a = 1.0 - /2 para tuberías aseguradas solo en el extremo de aguas arriba y sin juntas
de expansión.
a = 1.00 -  para tuberías aseguradas a todo lo largo para prevenir movimiento axial y
sin juntas de expansión.
a = 1.00 para tuberías aseguradas a todo lo largo con juntas de expansión para
permitir movimiento longitudinal.
 : relación de Poisson
El numerador de la fórmula de Allievi, es la velocidad de la onda elástica en el fluido, el
cual en el caso de agua a 20 C se puede aproximar así:
1480

vE
m/s
Para agua a 20 C y tuberías aseguradas a todo lo largo y con juntas de expansión para
permitir movimiento longitudinal:














e
D
E
E
C
v
1
1480
La celeridad de la onda de sobrepresión es generalmente del orden de 1000 m/s pero
puede ser mayor o menor. Entre más rígido sea el material, mayor es el valor del
módulo de elasticidad E y mayor es el valor de la celeridad de la onda de sobrepresión y
viceversa. Para materiales muy rígidos, el módulo de elasticidad tiende a infinito y el
valor de la celeridad tiende a ser igual a 1480 m/s. Para tuberías plásticas como PVC, la
celeridad puede ser sensiblemente más baja, del orden de 300 m/s.

11.5 Golpe de ariete en sistemas en serie
Para el caso de un conducto con características variables, constituido por tramos con
longitudes L1, L2,... Ln, con áreas A1, A2,... An, o con materiales diferentes se puede
considerar un conducto equivalente de características homogéneas, las cuales se
calculan como un promedio ponderado de las características de los diferentes tramos,
como propone A. Ojeda, (1992).
11.5.1 Sobrepresión máxima
 Cierre rápido
g
VC
h ee
 max
 Cierre lento
c
eee
t
T
g
VC
h  max
Ce = celeridad equivalente de la onda de presión (m/s)
Ve = velocidad media equivalente en el conducto (m/s)
Te = tiempo equivalente de reflexión de la onda de sobrepresión o período de la tubería
(s)
tc = tiempo de cierre (s)
11.5.2 Velocidad media equivalente en el conducto




 n
i
ii
n
i
ii
e
AL
VLQ
V
1
1
Li = longitud del tramo i
Vi = velocidad media en el tramo i
Ai = área media del conducto en el tramo i
11.5.2 Celeridad o velocidad equivalente de propagación de la onda de
sobrepresión




 n
i i
i
n
i
i
e
c
L
L
C
1
1
Ci = Celeridad de la onda de sobrepresión en el tramo i
11.5.3 Tiempo de reflexión equivalente de la onda de sobrepresión o período de la
tubería
e
n
i
i
e
C
L
T

 1
2

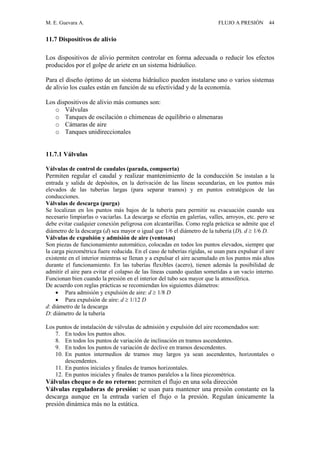

11.7 Dispositivos de alivio
Los dispositivos de alivio permiten controlar en forma adecuada o reducir los efectos
producidos por el golpe de ariete en un sistema hidráulico.
Para el diseño óptimo de un sistema hidráulico pueden instalarse uno o varios sistemas
de alivio los cuales están en función de su efectividad y de la economía.
Los dispositivos de alivio más comunes son:
o Válvulas
o Tanques de oscilación o chimeneas de equilibrio o almenaras
o Cámaras de aire
o Tanques unidireccionales
11.7.1 Válvulas
Válvulas de control de caudales (parada, compuerta)
Permiten regular el caudal y realizar mantenimiento de la conducción Se instalan a la
entrada y salida de depósitos, en la derivación de las líneas secundarias, en los puntos más
elevados de las tuberías largas (para separar tramos) y en puntos estratégicos de las
conducciones.
Válvulas de descarga (purga)
Se localizan en los puntos más bajos de la tubería para permitir su evacuación cuando sea
necesario limpiarlas o vaciarlas. La descarga se efectúa en galerías, valles, arroyos, etc. pero se
debe evitar cualquier conexión peligrosa con alcantarillas. Como regla práctica se admite que el
diámetro de la descarga (d) sea mayor o igual que 1/6 el diámetro de la tubería (D). d  1/6 D.
Válvulas de expulsión y admisión de aire (ventosas)
Son piezas de funcionamiento automático, colocadas en todos los puntos elevados, siempre que
la carga piezométrica fuere reducida. En el caso de tuberías rígidas, se usan para expulsar el aire
existente en el interior mientras se llenan y a expulsar el aire acumulado en los puntos más altos
durante el funcionamiento. En las tuberías flexibles (acero), tienen además la posibilidad de
admitir el aire para evitar el colapso de las líneas cuando quedan sometidas a un vacío interno.
Funcionan bien cuando la presión en el interior del tubo sea mayor que la atmosférica.
De acuerdo con reglas prácticas se recomiendan los siguientes diámetros:
 Para admisión y expulsión de aire: d  1/8 D
 Para expulsión de aire: d  1/12 D
d: diámetro de la descarga
D: diámetro de la tubería
Los puntos de instalación de válvulas de admisión y expulsión del aire recomendados son:
7. En todos los puntos altos.
8. En todos los puntos de variación de inclinación en tramos ascendentes.
9. En todos los puntos de variación de declive en tramos descendentes.
10. En puntos intermedios de tramos muy largos ya sean ascendentes, horizontales o
descendentes.
11. En puntos iniciales y finales de tramos horizontales.
12. En puntos iniciales y finales de tramos paralelos a la línea piezométrica.
Válvulas cheque o de no retorno: permiten el flujo en una sola dirección
Válvulas reguladoras de presión: se usan para mantener una presión constante en la
descarga aunque en la entrada varíen el flujo o la presión. Regulan únicamente la
presión dinámica más no la estática.

Válvula aliviadora de presión: disminuye la sobrepresión cuando se cierra una válvula
de compuerta ubicada aguas abajo.
Válvulas reductoras de presión: debido a su alta resistencia al flujo y por lo tanto a la
alta pérdida de carga, disminuyen la presión dinámica. Producen en su interior una
pérdida de carga cualquiera que sea la presión de entrada y el caudal.

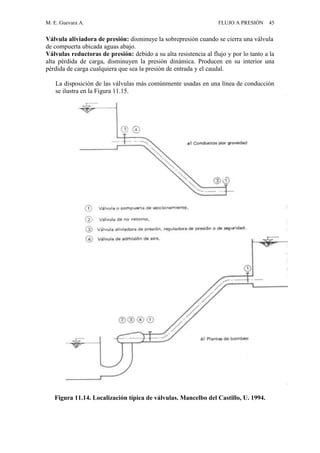

La disposición de las válvulas más comúnmente usadas en una línea de conducción
se ilustra en la Figura 11.15.
Figura 11.14. Localización típica de válvulas. Mancelbo del Castillo, U. 1994.

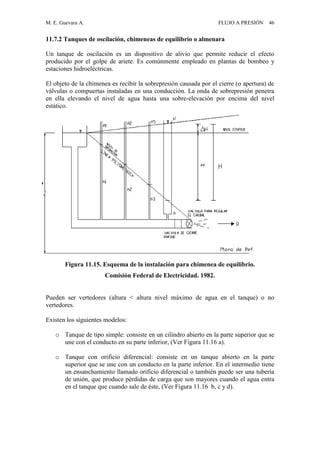

11.7.2 Tanques de oscilación, chimeneas de equilibrio o almenara
Un tanque de oscilación es un dispositivo de alivio que permite reducir el efecto
producido por el golpe de ariete. Es comúnmente empleado en plantas de bombeo y
estaciones hidroeléctricas.
El objeto de la chimenea es recibir la sobrepresión causada por el cierre (o apertura) de
válvulas o compuertas instaladas en una conducción. La onda de sobrepresión penetra
en ella elevando el nivel de agua hasta una sobre-elevación por encima del nivel
estático.
Figura 11.15. Esquema de la instalación para chimenea de equilibrio.
Pueden ser vertedores (altura < altura nivel máximo de agua en el tanque) o no
vertedores.
Existen los siguientes modelos:
o Tanque de tipo simple: consiste en un cilindro abierto en la parte superior que se
une con el conducto en su parte inferior, (Ver Figura 11.16 a).
o Tanque con orificio diferencial: consiste en un tanque abierto en la parte
superior que se une con un conducto en la parte inferior. En el intermedio tiene
un ensanchamiento llamado orificio diferencial o también puede ser una tubería
de unión, que produce pérdidas de carga que son mayores cuando el agua entra
en el tanque que cuando sale de éste, (Ver Figura 11.16 b, c y d).

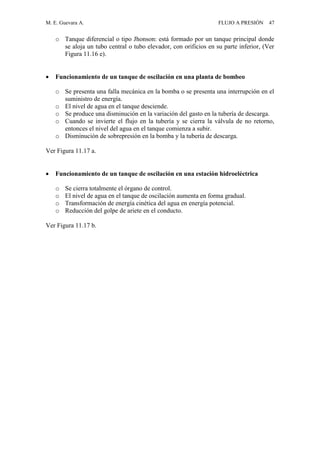

o Tanque diferencial o tipo Jhonson: está formado por un tanque principal donde
se aloja un tubo central o tubo elevador, con orificios en su parte inferior, (Ver
Figura 11.16 e).
 Funcionamiento de un tanque de oscilación en una planta de bombeo
o Se presenta una falla mecánica en la bomba o se presenta una interrupción en el
suministro de energía.
o El nivel de agua en el tanque desciende.
o Se produce una disminución en la variación del gasto en la tubería de descarga.
o Cuando se invierte el flujo en la tubería y se cierra la válvula de no retorno,
entonces el nivel del agua en el tanque comienza a subir.
o Disminución de sobrepresión en la bomba y la tubería de descarga.
Ver Figura 11.17 a.
 Funcionamiento de un tanque de oscilación en una estación hidroeléctrica
o Se cierra totalmente el órgano de control.
o El nivel de agua en el tanque de oscilación aumenta en forma gradual.
o Transformación de energía cinética del agua en energía potencial.
o Reducción del golpe de ariete en el conducto.
Ver Figura 11.17 b.

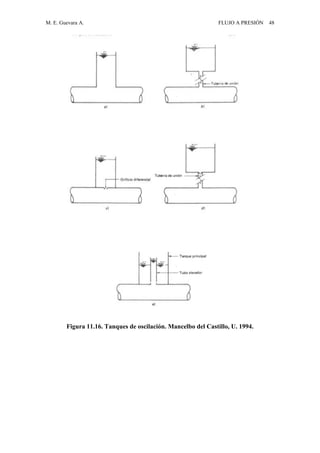

Figura 11.16. Tanques de oscilación. Mancelbo del Castillo, U. 1994.

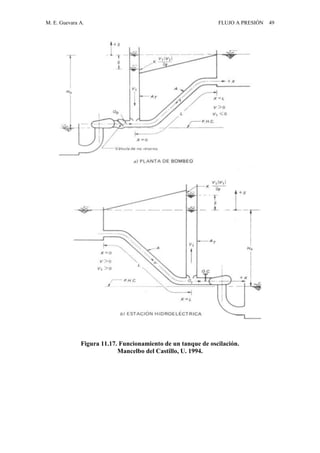

Figura 11.17. Funcionamiento de un tanque de oscilación.
Mancelbo del Castillo, U. 1994.

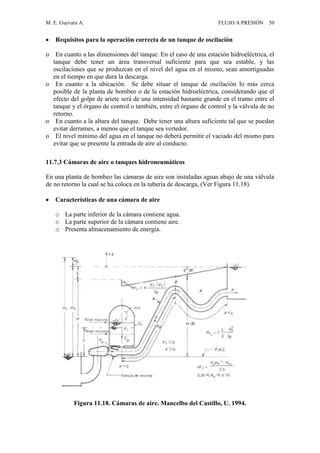

 Requisitos para la operación correcta de un tanque de oscilación
o En cuanto a las dimensiones del tanque. En el caso de una estación hidroeléctrica, el
tanque debe tener un área transversal suficiente para que sea estable, y las
oscilaciones que se produzcan en el nivel del agua en el mismo, sean amortiguadas
en el tiempo en que dura la descarga.
o En cuanto a la ubicación. Se debe situar el tanque de oscilación lo más cerca
posible de la planta de bombeo o de la estación hidroeléctrica, considerando que el
efecto del golpe de ariete será de una intensidad bastante grande en el tramo entre el
tanque y el órgano de control o también, entre el órgano de control y la válvula de no
retorno.
o En cuanto a la altura del tanque. Debe tener una altura suficiente tal que se puedan
evitar derrames, a menos que el tanque sea vertedor.
o El nivel mínimo del agua en el tanque no deberá permitir el vaciado del mismo para
evitar que se presente la entrada de aire al conducto.
11.7.3 Cámaras de aire o tanques hidroneumáticos
En una planta de bombeo las cámaras de aire son instaladas aguas abajo de una válvula
de no retorno la cual se ha coloca en la tubería de descarga, (Ver Figura 11.18).
 Características de una cámara de aire
o La parte inferior de la cámara contiene agua.
o La parte superior de la cámara contiene aire.
o Presenta almacenamiento de energía.
Figura 11.18. Cámaras de aire. Mancelbo del Castillo, U. 1994.

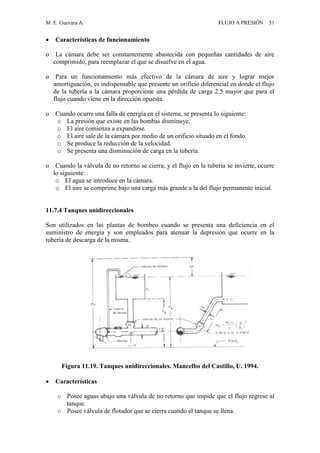

 Características de funcionamiento
o La cámara debe ser constantemente abastecida con pequeñas cantidades de aire
comprimido, para reemplazar el que se disuelve en el agua.
o Para un funcionamiento más efectivo de la cámara de aire y lograr mejor
amortiguación, es indispensable que presente un orificio diferencial en donde el flujo
de la tubería a la cámara proporcione una pérdida de carga 2.5 mayor que para el
flujo cuando viene en la dirección opuesta.
o Cuando ocurre una falla de energía en el sistema, se presenta lo siguiente:
o La presión que existe en las bombas disminuye.
o El aire comienza a expandirse.
o El aire sale de la cámara por medio de un orificio situado en el fondo.
o Se produce la reducción de la velocidad.
o Se presenta una disminución de carga en la tubería.
o Cuando la válvula de no retorno se cierra, y el flujo en la tubería se invierte, ocurre
lo siguiente:
o El agua se introduce en la cámara.
o El aire se comprime bajo una carga más grande a la del flujo permanente inicial.
11.7.4 Tanques unidireccionales
Son utilizados en las plantas de bombeo cuando se presenta una deficiencia en el
suministro de energía y son empleados para atenuar la depresión que ocurre en la
tubería de descarga de la misma.
Figura 11.19. Tanques unidireccionales. Mancelbo del Castillo, U. 1994.
 Características
o Posee aguas abajo una válvula de no retorno que impide que el flujo regrese al
tanque.
o Posee válvula de flotador que se cierra cuando el tanque se llena.

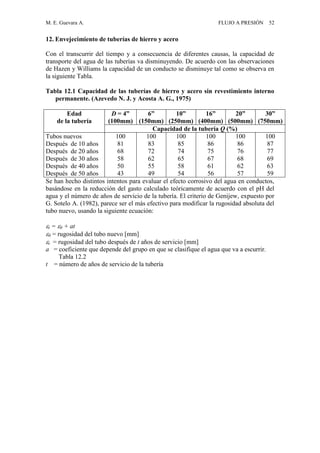

12. Envejecimiento de tuberías de hierro y acero
Con el transcurrir del tiempo y a consecuencia de diferentes causas, la capacidad de
transporte del agua de las tuberías va disminuyendo. De acuerdo con las observaciones
de Hazen y Williams la capacidad de un conducto se disminuye tal como se observa en
la siguiente Tabla.
Tabla 12.1 Capacidad de las tuberías de hierro y acero sin revestimiento interno
permanente. (Azevedo N. J. y Acosta A. G., 1975)
Edad
de la tubería
D = 4”
(100mm)
6”
(150mm)
10”
(250mm)
16”
(400mm)
20”
(500mm)
30”
(750mm)
Capacidad de la tubería Q (%)
Tubos nuevos
Después de 10 años
100
81
68
58
50
43
100
83
72
62
55
49
100
85
74
65
58
54
100
86
75
67
61
56
100
86
76
68
62
57
100
87
77
69
63
59
Se han hecho distintos intentos para evaluar el efecto corrosivo del agua en conductos,
basándose en la reducción del gasto calculado teóricamente de acuerdo con el pH del
agua y el número de años de servicio de la tubería. El criterio de Genijew, expuesto por
G. Sotelo A. (1982), parece ser el más efectivo para modificar la rugosidad absoluta del
tubo nuevo, usando la siguiente ecuación:
t = 0 + at
0 = rugosidad del tubo nuevo [mm]
t = rugosidad del tubo después de t años de servicio [mm]
a = coeficiente que depende del grupo en que se clasifique el agua que va a escurrir.
Tabla 12.2
t = número de años de servicio de la tubería

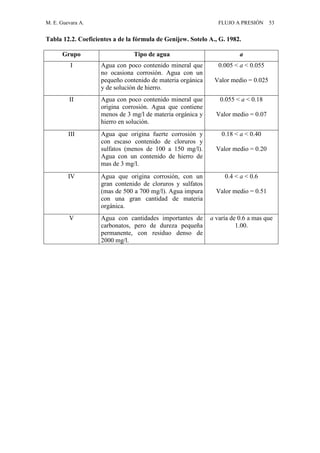

Tabla 12.2. Coeficientes a de la fórmula de Genijew. Sotelo A., G. 1982.
Grupo Tipo de agua a
I Agua con poco contenido mineral que
no ocasiona corrosión. Agua con un
pequeño contenido de materia orgánica
y de solución de hierro.
0.005 < a < 0.055
Valor medio = 0.025
II Agua con poco contenido mineral que
origina corrosión. Agua que contiene
menos de 3 mg/l de materia orgánica y
hierro en solución.
0.055 < a < 0.18
Valor medio = 0.07
III Agua que origina fuerte corrosión y
con escaso contenido de cloruros y
sulfatos (menos de 100 a 150 mg/l).
Agua con un contenido de hierro de
mas de 3 mg/l.
0.18 < a < 0.40
Valor medio = 0.20
IV Agua que origina corrosión, con un
gran contenido de cloruros y sulfatos
(mas de 500 a 700 mg/l). Agua impura
con una gran cantidad de materia
orgánica.
0.4 < a < 0.6
Valor medio = 0.51
V Agua con cantidades importantes de
carbonatos, pero de dureza pequeña
permanente, con residuo denso de
2000 mg/l.
a varía de 0.6 a mas que
1.00.

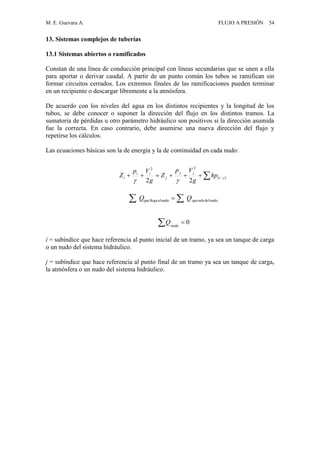

13. Sistemas complejos de tuberías
13.1 Sistemas abiertos o ramificados
Constan de una línea de conducción principal con líneas secundarias que se unen a ella
para aportar o derivar caudal. A partir de un punto común los tubos se ramifican sin
formar circuitos cerrados. Los extremos finales de las ramificaciones pueden terminar
en un recipiente o descargar libremente a la atmósfera.
De acuerdo con los niveles del agua en los distintos recipientes y la longitud de los
tubos, se debe conocer o suponer la dirección del flujo en los distintos tramos. La
sumatoria de pérdidas u otro parámetro hidráulico son positivos si la dirección asumida
fue la correcta. En caso contrario, debe asumirse una nueva dirección del flujo y
repetirse los cálculos.
Las ecuaciones básicas son la de energía y la de continuidad en cada nudo:
i = subíndice que hace referencia al punto inicial de un tramo, ya sea un tanque de carga
o un nudo del sistema hidráulico.
j = subíndice que hace referencia al punto final de un tramo ya sea un tanque de carga,
la atmósfera o un nudo del sistema hidráulico.
  )(
22
22
ji
jj
j
ii
i hp
g
Vp
Z
g
Vp
Z

0nudo
Q
nudodelsalequenudoalllegaque QQ  

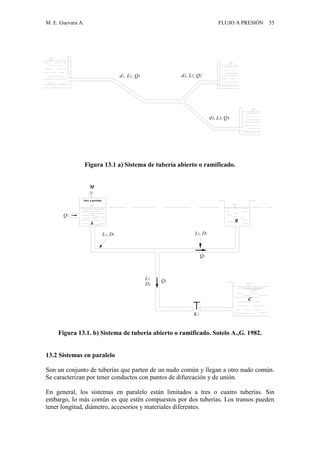

Figura 13.1 a) Sistema de tubería abierto o ramificado.
Figura 13.1. b) Sistema de tubería abierto o ramificado. Sotelo A.,G. 1982.
13.2 Sistemas en paralelo
Son un conjunto de tuberías que parten de un nudo común y llegan a otro nudo común.
Se caracterizan por tener conductos con puntos de difurcación y de unión.
En general, los sistemas en paralelo están limitados a tres o cuatro tuberías. Sin
embargo, lo más común es que estén compuestos por dos tuberías. Los tramos pueden
tener longitud, diámetro, accesorios y materiales diferentes.
d1, L1, Q1
d3, L3, Q3
d2, L2, Q2
Aire a presión
A B
C
M
Q1
L1, D1 L2, D2
Q2
L3
D3
Q3
KV

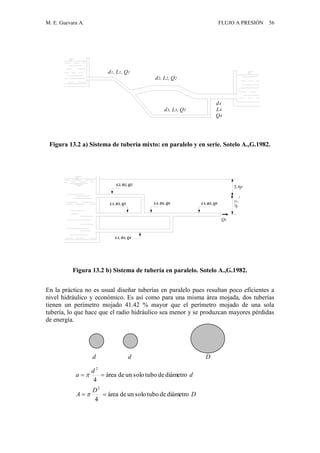

Figura 13.2 a) Sistema de tubería mixto: en paralelo y en serie. Sotelo A.,G.1982.
Figura 13.2 b) Sistema de tubería en paralelo. Sotelo A.,G.1982.
En la práctica no es usual diseñar tuberías en paralelo pues resultan poco eficientes a
nivel hidráulico y económico. Es así como para una misma área mojada, dos tuberías
tienen un perímetro mojado 41.42 % mayor que el perímetro mojado de una sola
tubería, lo que hace que el radio hidráulico sea menor y se produzcan mayores pérdidas
de energía.
d d D
D
D
A diámetrodetubosoloundeárea
4
2
 
d
d
a diámetrodetubosoloundeárea
4
2
 
d1, L1, Q1
d2, L2, Q2
d3, L3, Q3
d4
L4
Q4
hpL2, D2, Q2
L4, D4, Q4 L5, D5, Q5
L1, D1, Q1
L3, D3, Q3
Qs
2
Vs
2g

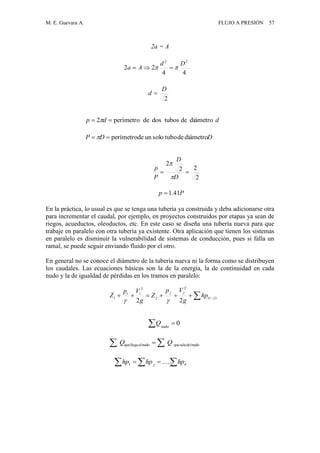

2a = A
En la práctica, lo usual es que se tenga una tubería ya construida y deba adicionarse otra
para incrementar el caudal, por ejemplo, en proyectos construidos por etapas ya sean de
riegos, acueductos, oleoductos, etc. En este caso se diseña una tubería nueva para que
trabaje en paralelo con otra tubería ya existente. Otra aplicación que tienen los sistemas
en paralelo es disminuir la vulnerabilidad de sistemas de conducción, pues si falla un
ramal, se puede seguir enviando fluido por el otro.
En general no se conoce el diámetro de la tubería nueva ni la forma como se distribuyen
los caudales. Las ecuaciones básicas son la de la energía, la de continuidad en cada
nudo y la de igualdad de pérdidas en los tramos en paralelo:
ddp diámetrodetubosdosdeperímetro2  
44
22
22
Dd
Aa  
2
D
d 
2
22
2

D
D
P
p


Pp 41.1
DDP diámetrodetubosoloundeperímetro 
0nudo
Q
nudodelsalequenudoalllegaque QQ  
  )(
22
22
ji
jj
j
ii
i hp
g
Vp
Z
g
Vp
Z

   nhphphp .....21

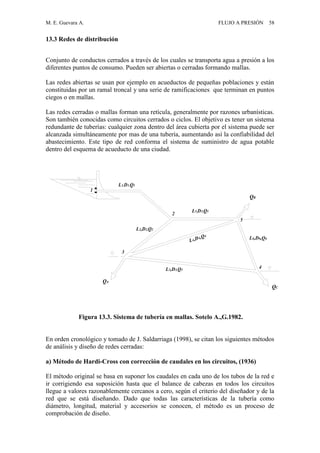

13.3 Redes de distribución
Conjunto de conductos cerrados a través de los cuales se transporta agua a presión a los
diferentes puntos de consumo. Pueden ser abiertas o cerradas formando mallas.
Las redes abiertas se usan por ejemplo en acueductos de pequeñas poblaciones y están
constituidas por un ramal troncal y una serie de ramificaciones que terminan en puntos
ciegos o en mallas.
Las redes cerradas o mallas forman una retícula, generalmente por razones urbanísticas.
Son también conocidas como circuitos cerrados o ciclos. El objetivo es tener un sistema
redundante de tuberías: cualquier zona dentro del área cubierta por el sistema puede ser
alcanzada simultáneamente por mas de una tubería, aumentando así la confiabilidad del
abastecimiento. Este tipo de red conforma el sistema de suministro de agua potable
dentro del esquema de acueducto de una ciudad.
1
2
3
4
5
L5,D5,Q5
L6,D6,Q6
L4,D4,Q4
L3,D3,Q3
L2,D2,Q2
L1,D1,Q1
QA
QB
QC
Figura 13.3. Sistema de tubería en mallas. Sotelo A.,G.1982.
En orden cronológico y tomado de J. Saldarriaga (1998), se citan los siguientes métodos
de análisis y diseño de redes cerradas:
a) Método de Hardi-Cross con corrección de caudales en los circuitos, (1936)
El método original se basa en suponer los caudales en cada uno de los tubos de la red e
ir corrigiendo esa suposición hasta que el balance de cabezas en todos los circuitos
llegue a valores razonablemente cercanos a cero, según el criterio del diseñador y de la
red que se está diseñando. Dado que todas las características de la tubería como
diámetro, longitud, material y accesorios se conocen, el método es un proceso de
comprobación de diseño.

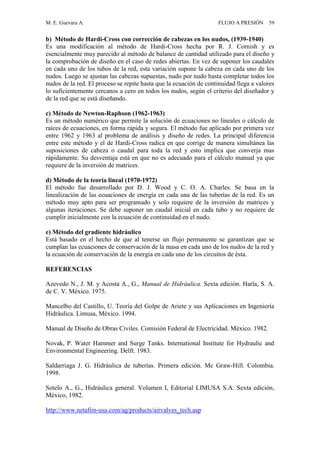

b) Método de Hardi-Cross con corrección de cabezas en los nudos, (1939-1940)
Es una modificación al método de Hardi-Cross hecha por R. J. Cornish y es
esencialmente muy parecido al método de balance de cantidad utilizado para el diseño y
la comprobación de diseño en el caso de redes abiertas. En vez de suponer los caudales
en cada uno de los tubos de la red, esta variación supone la cabeza en cada uno de los
nudos. Luego se ajustan las cabezas supuestas, nudo por nudo hasta completar todos los
nudos de la red. El proceso se repite hasta que la ecuación de continuidad llega a valores
lo suficientemente cercanos a cero en todos los nudos, según el criterio del diseñador y
de la red que se está diseñando.
c) Método de Newton-Raphson (1962-1963)
Es un método numérico que permite la solución de ecuaciones no lineales o cálculo de
raíces de ecuaciones, en forma rápida y segura. El método fue aplicado por primera vez
entre 1962 y 1963 al problema de análisis y diseño de redes. La principal diferencia
entre este método y el de Hardi-Cross radica en que corrige de manera simultánea las
suposiciones de cabeza o caudal para toda la red y esto implica que converja mas
rápidamente. Su desventaja está en que no es adecuado para el cálculo manual ya que
requiere de la inversión de matrices.
d) Método de la teoría lineal (1970-1972)
El método fue desarrollado por D. J. Wood y C. O. A. Charles. Se basa en la
linealización de las ecuaciones de energía en cada una de las tuberías de la red. Es un
método muy apto para ser programado y solo requiere de la inversión de matrices y
algunas iteraciones. Se debe suponer un caudal inicial en cada tubo y no requiere de
cumplir inicialmente con la ecuación de continuidad en el nudo.
e) Método del gradiente hidráulico
Está basado en el hecho de que al tenerse un flujo permanente se garantizan que se
cumplan las ecuaciones de conservación de la masa en cada uno de los nudos de la red y
la ecuación de conservación de la energía en cada uno de los circuitos de ésta.
REFERENCIAS
Azevedo N., J. M. y Acosta A., G., Manual de Hidráulica. Sexta edición. Harla, S. A.
de C. V. México. 1975.
Mancelbo del Castillo, U. Teoría del Golpe de Ariete y sus Aplicaciones en Ingeniería
Hidráulica. Limusa, México. 1994.
Manual de Diseño de Obras Civiles. Comisión Federal de Electricidad. México. 1982.
Novak, P. Water Hammer and Surge Tanks. International Institute for Hydraulic and
Environmental Engineering. Delft. 1983.
Saldarriaga J. G. Hidráulica de tuberías. Primera edición. Mc Graw-Hill. Colombia.
1998.
Sotelo A., G., Hidráulica general. Volumen I, Editorial LIMUSA S.A. Sexta edición,
México, 1982.
