El documento aborda las aplicaciones y ventajas de la fotografía clínica en odontología, destacando su relevancia en la documentación de casos, evaluación de tratamientos y comunicación de procedimientos. Se enumeran técnicas adecuadas para realizar fotografías clínicas, incluyendo parámetros de iluminación y configuraciones de cámara específicas para obtener resultados óptimos. Además, se describen varios tipos de fotografías a tomar, subrayando la importancia de los fondos y posturas adecuadas del paciente.

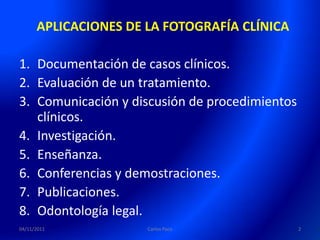

2. APLICACIONES DE LA FOTOGRAFÍA CLÍNICA
1. Documentación de casos clínicos.
2. Evaluación de un tratamiento.
3. Comunicación y discusión de procedimientos
clínicos.
4. Investigación.
5. Enseñanza.
6. Conferencias y demostraciones.
7. Publicaciones.
8. Odontología legal.
04/11/2011 Carlos Paco 2

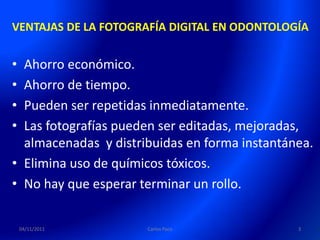

3. VENTAJAS DE LA FOTOGRAFÍA DIGITAL EN ODONTOLOGÍA
• Ahorro económico.
• Ahorro de tiempo.
• Pueden ser repetidas inmediatamente.
• Las fotografías pueden ser editadas, mejoradas,
almacenadas y distribuidas en forma instantánea.
• Elimina uso de químicos tóxicos.
• No hay que esperar terminar un rollo.
04/11/2011 Carlos Paco 3

4. 04/11/2011 Carlos Paco 4

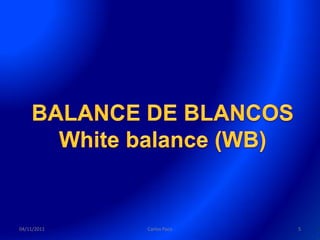

5. 04/11/2011 Carlos Paco 5

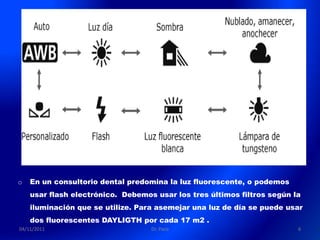

6. o En un consultorio dental predomina la luz fluorescente, o podemos
usar flash electrónico. Debemos usar los tres últimos filtros según la
iluminación que se utilize. Para asemejar una luz de día se puede usar
dos fluorescentes DAYLIGTH por cada 17 m2 .
04/11/2011 Dr. Paco 6

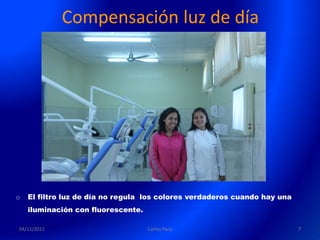

7. Compensación luz de día
o El filtro luz de día no regula los colores verdaderos cuando hay una
iluminación con fluorescente.
04/11/2011 Carlos Paco 7

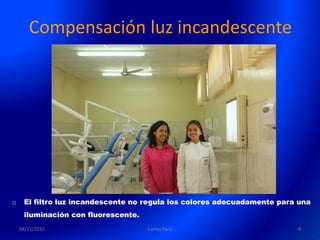

8. Compensación luz incandescente
o El filtro luz incandescente no regula los colores adecuadamente para una
iluminación con fluorescente.
04/11/2011 Carlos Paco 8

9. o Canon EOS 550D
o 1/125
o f= 10
o ISO 400
o EF38-76mm f/4.5-
5.6
o Distancia focal :
76,0 mm
o Tamaño de la
imagen:
5184 x 3456
o La luz de la unidad dental nos dá una tonalidad mas amarillenta
04/11/2011 Carlos Paco 9

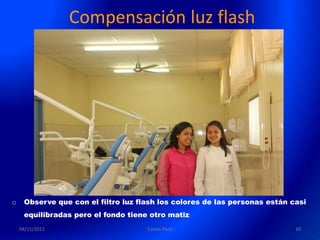

10. Compensación luz flash
o Observe que con el filtro luz flash los colores de las personas están casi
equilibradas pero el fondo tiene otro matiz
04/11/2011 Carlos Paco 10

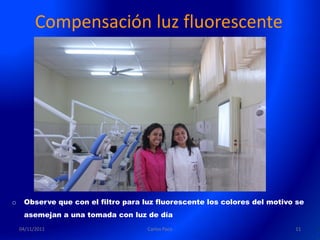

11. Compensación luz fluorescente
o Observe que con el filtro para luz fluorescente los colores del motivo se
asemejan a una tomada con luz de día
04/11/2011 Carlos Paco 11

12. o Canon EOS 550D
o 1/125
o f= 32,0
o ISO 100
o EF35-80mm f/4-
5.6
o Distancia focal :
80,0 mm
o Luz : flash
o Si usamos flash electrónico colocar el WB a flash
04/11/2011 Carlos Paco 12

13. 04/11/2011 Carlos Paco 13

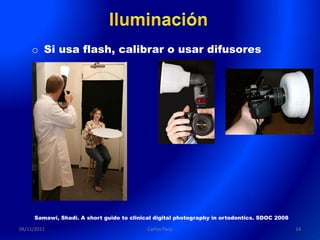

14. o Si usa flash, calibrar o usar difusores
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 14

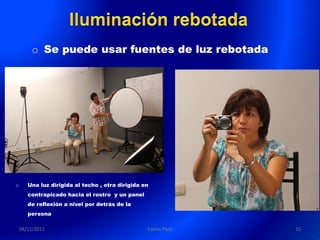

15. o Se puede usar fuentes de luz rebotada
o Una luz dirigida al techo , otra dirigida en
contrapicado hacia el rostro y un panel
de reflexión a nivel por detrás de la
persona
04/11/2011 Carlos Paco 15

16. o Canon EOS 550D
o 1/125
o f= 5,6
o ISO 100
o EF38-76mm
f/4.5-5.6
o Distancia focal :
76,0 mm
o Fuente de luz
dirigida al techo
04/11/2011 Carlos Paco 16

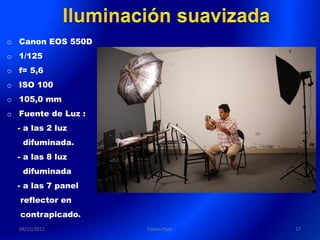

17. o Canon EOS 550D
o 1/125
o f= 5,6
o ISO 100
o 105,0 mm
o Fuente de Luz :
- a las 2 luz
difuminada.
- a las 8 luz
difuminada
- a las 7 panel
reflector en
contrapicado.
04/11/2011 Carlos Paco 17

18. o Canon EOS 550D
o 1/125
o f= 5,6
o ISO 100
o EF24-105mm
f/4L IS USM
o Distancia focal :
105,0 mm
o Luz : angulada
derecha e
izquierda,
reflejada de
abajo a arriba
04/11/2011 Carlos Paco 18

19. 04/11/2011 Carlos Paco 19

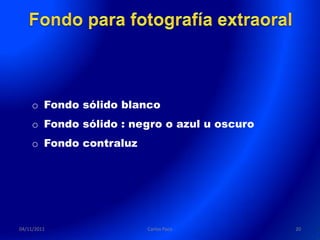

20. o Fondo sólido blanco
o Fondo sólido : negro o azul u oscuro
o Fondo contraluz
04/11/2011 Carlos Paco 20

21. o Fondo sólido blanco mate
04/11/2011 Carlos Paco 21

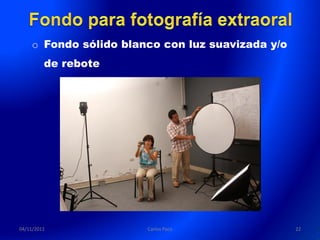

22. o Fondo sólido blanco con luz suavizada y/o
de rebote
04/11/2011 Carlos Paco 22

23. o No usar fondo blanco brillante porque
refleja el flash
04/11/2011 Carlos Paco 23

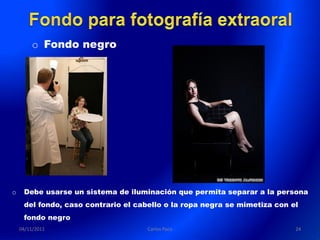

24. o Fondo negro
o Debe usarse un sistema de iluminación que permita separar a la persona
del fondo, caso contrario el cabello o la ropa negra se mimetiza con el
fondo negro
04/11/2011 Carlos Paco 24

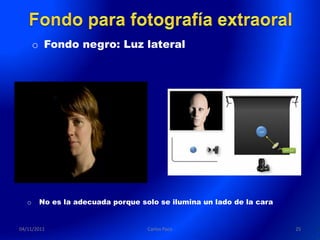

25. o Fondo negro: Luz lateral
o No es la adecuada porque solo se ilumina un lado de la cara
04/11/2011 Carlos Paco 25

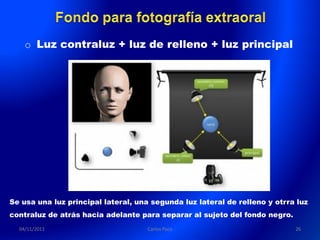

26. o Luz contraluz + luz de relleno + luz principal
Se usa una luz principal lateral, una segunda luz lateral de relleno y otrra luz
contraluz de atrás hacia adelante para separar al sujeto del fondo negro.
04/11/2011 Carlos Paco 26

27. o Fondo contraluz: permite iluminar el
contorno de la persona
o Fluorescente o Panel con luz LED
04/11/2011 Carlos Paco 27

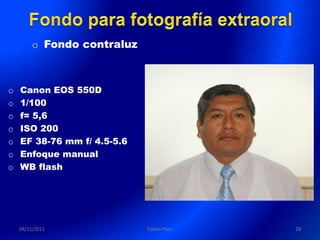

28. o Fondo contraluz
o Canon EOS 550D
o 1/100
o f= 5,6
o ISO 200
o EF 38-76 mm f/ 4.5-5.6
o Enfoque manual
o WB flash
04/11/2011 Carlos Paco 28

29. o Fondo contraluz
o Canon EOS 550D
o 1/100
o f= 5,6
o ISO 200
o EF 38-76 mm f/ 4.5-5.6
o Enfoque manual
o WB flash y + 1/3
compensación de flash
04/11/2011 Carlos Paco 29

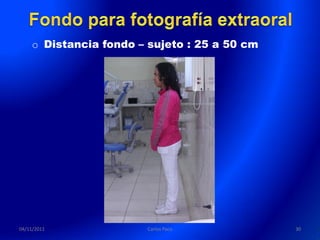

30. o Distancia fondo – sujeto : 25 a 50 cm
04/11/2011 Carlos Paco 30

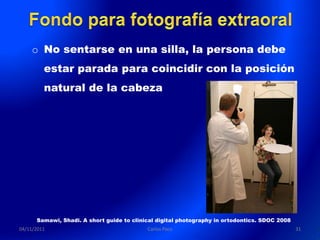

31. o No sentarse en una silla, la persona debe
estar parada para coincidir con la posición
natural de la cabeza
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 31

32. o No debe haber múltiples objetos que
distraen el motivo
McKeown, HF; Murray, AM; Sandler, PJ. How to avoid common errors in clinical photography. J of
Orthodontics, 2005,32: 43-54.
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 32

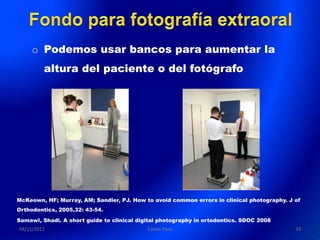

33. o Podemos usar bancos para aumentar la
altura del paciente o del fotógrafo
McKeown, HF; Murray, AM; Sandler, PJ. How to avoid common errors in clinical photography. J of
Orthodontics, 2005,32: 43-54.
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 33

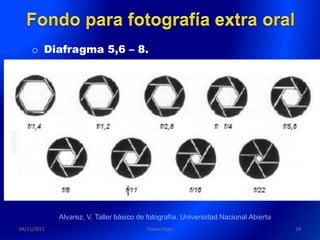

34. o Diafragma 5,6 – 8.
Alvarez, V. Taller básico de fotografía. Universidad Nacional Abierta
04/11/2011 Carlos Paco 34

35. 04/11/2011 Carlos Paco 35

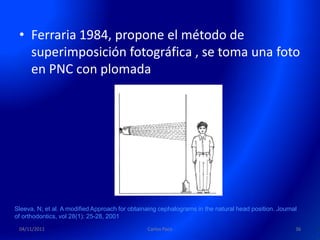

36. • Ferraria 1984, propone el método de
superimposición fotográfica , se toma una foto
en PNC con plomada
Sleeva, N; et al. A modified Approach for obtainaing cephalograms in the natural head position. Journal
of orthodontics, vol 28(1): 25-28, 2001
04/11/2011 Carlos Paco 36

37. • Sombra y marcado • Marcadores
metálico en la metálicos en la
cara Rx lateral
Sleeva, N; et al.A modified Approach for obtainaing cephalograms in the natural head position. Journal of
orthodontics, vol 28(1): 25-28, 2001
04/11/2011 Carlos Paco 37

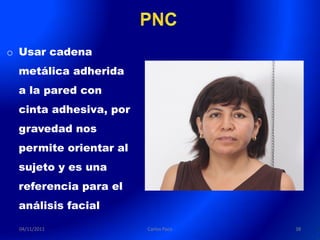

38. o Usar cadena
metálica adherida
a la pared con
cinta adhesiva, por
gravedad nos
permite orientar al
sujeto y es una
referencia para el
análisis facial
04/11/2011 Carlos Paco 38

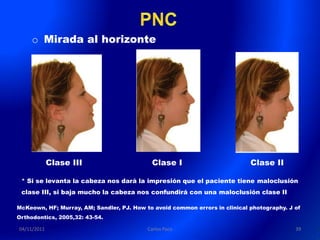

39. o Mirada al horizonte
Clase III Clase I Clase II
* Si se levanta la cabeza nos dará la impresión que el paciente tiene maloclusión
clase III, si baja mucho la cabeza nos confundirá con una maloclusión clase II
McKeown, HF; Murray, AM; Sandler, PJ. How to avoid common errors in clinical photography. J of
Orthodontics, 2005,32: 43-54.
04/11/2011 Carlos Paco 39

40. o Paciente con labios en reposo
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 40

41. o No inclinar o rotar la cabeza
Observe que la
persona rotó la
cabeza hacia la
izquierda
04/11/2011 Carlos Paco 41

42. o No aretes o collar
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 42

43. o No lentes, no cabellos sueltos
04/11/2011 Carlos Paco 43

44. o Cabello amarrado
04/11/2011 Carlos Paco 44

45. o Si usa cámara compacta no usar lente
gran angular, usar lente 50 mm (o
posicionar el zoom en 2x )
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 45

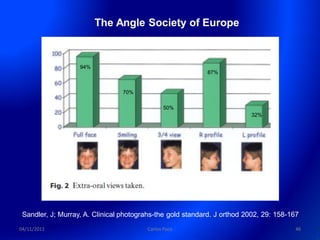

46. The Angle Society of Europe
94%
87%
70%
50%
32%
Sandler, J; Murray, A. Clinical photograhs-the gold standard. J orthod 2002, 29: 158-167
04/11/2011 Carlos Paco 46

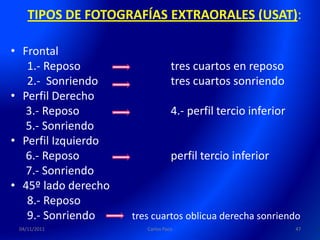

47. TIPOS DE FOTOGRAFÍAS EXTRAORALES (USAT):
• Frontal
1.- Reposo tres cuartos en reposo
2.- Sonriendo tres cuartos sonriendo
• Perfil Derecho
3.- Reposo 4.- perfil tercio inferior
5.- Sonriendo
• Perfil Izquierdo
6.- Reposo perfil tercio inferior
7.- Sonriendo
• 45º lado derecho
8.- Reposo

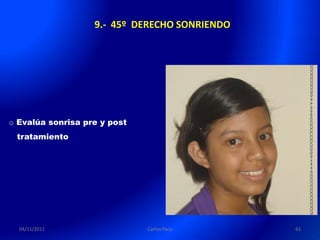

9.- Sonriendo tres cuartos oblicua derecha sonriendo
04/11/2011 Carlos Paco 47

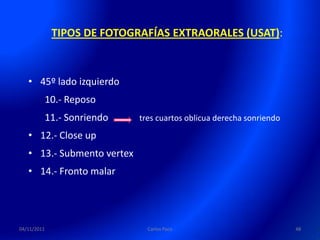

48. TIPOS DE FOTOGRAFÍAS EXTRAORALES (USAT):
• 45º lado izquierdo
10.- Reposo
11.- Sonriendo tres cuartos oblicua derecha sonriendo

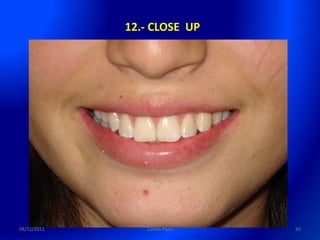

• 12.- Close up
• 13.- Submento vertex
• 14.- Fronto malar
04/11/2011 Carlos Paco 48

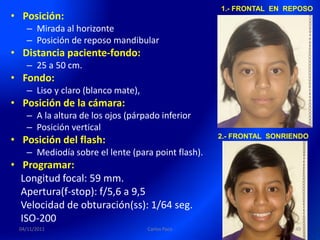

49. 1.- FRONTAL EN REPOSO
• Posición:
– Mirada al horizonte
– Posición de reposo mandibular
• Distancia paciente-fondo:
– 25 a 50 cm.
• Fondo:
– Liso y claro (blanco mate),
• Posición de la cámara:
– A la altura de los ojos (párpado inferior
– Posición vertical
• Posición del flash: 2.- FRONTAL SONRIENDO
– Mediodía sobre el lente (para point flash).
• Programar:
Longitud focal: 59 mm.
Apertura(f-stop): f/5,6 a 9,5
Velocidad de obturación(ss): 1/64 seg.
ISO-200
04/11/2011 Carlos Paco 49

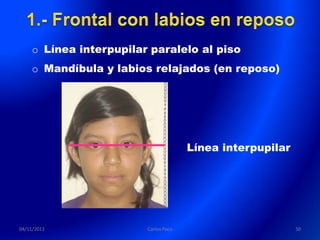

50. o Línea interpupilar paralelo al piso
o Mandíbula y labios relajados (en reposo)
Línea interpupilar
04/11/2011 Carlos Paco 50

51. o Ojos abiertos, no sombras
04/11/2011 Carlos Paco 51

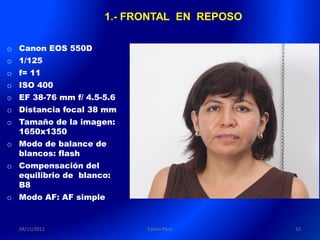

52. 1.- FRONTAL EN REPOSO
o Canon EOS 550D
o 1/125
o f= 11
o ISO 400
o EF 38-76 mm f/ 4.5-5.6
o Distancia focal 38 mm
o Tamaño de la imagen:
1650x1350
o Modo de balance de
blancos: flash
o Compensación del
equilibrio de blanco:
B8
o Modo AF: AF simple
04/11/2011 Carlos Paco 52

53. 2.- FRONTAL SONRIENDO
o Canon EOS 550D
o 1/125
o f= 11
o ISO 400
o EF 38-76 mm f/ 4.5-5.6
o Distancia focal 38 mm
o Tamaño de la imagen:
1650X1350
o Modo de balance de
blancos: flash
o Compensación del
equilibrio de
blanco: B8
o Modo AF: AF simple
04/11/2011 Carlos Paco 53

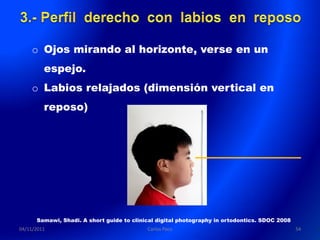

54. o Ojos mirando al horizonte, verse en un
espejo.
o Labios relajados (dimensión vertical en
reposo)
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 54

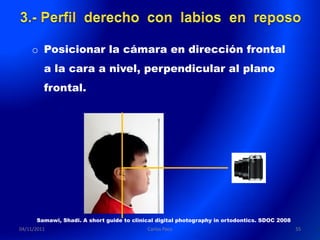

55. o Posicionar la cámara en dirección frontal
a la cara a nivel, perpendicular al plano
frontal.
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 55

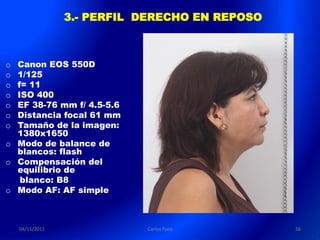

56. 3.- PERFIL DERECHO EN REPOSO
o Canon EOS 550D
o 1/125
o f= 11
o ISO 400
o EF 38-76 mm f/ 4.5-5.6
o Distancia focal 61 mm
o Tamaño de la imagen:
1380x1650
o Modo de balance de
blancos: flash
o Compensación del
equilibrio de
blanco: B8
o Modo AF: AF simple
04/11/2011 Carlos Paco 56

57. 4.- PERFIL TERCIO INFERIOR
o Canon EOS 550D
o 1/125
o f= 11
o ISO 400
o EF 38-76 mm f/ 4.5-5.6
o Distancia focal 105 mm
o Tamaño de la imagen:
1380x1650
o Modo de balance de
blancos: flash
o Compensación del
equilibrio de
blanco: B8
o Modo AF: AF simple
04/11/2011 Carlos Paco 57

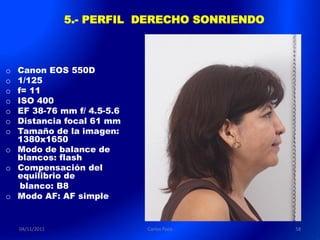

58. 5.- PERFIL DERECHO SONRIENDO
o Canon EOS 550D
o 1/125
o f= 11
o ISO 400
o EF 38-76 mm f/ 4.5-5.6
o Distancia focal 61 mm
o Tamaño de la imagen:
1380x1650
o Modo de balance de
blancos: flash
o Compensación del
equilibrio de
blanco: B8
o Modo AF: AF simple
04/11/2011 Carlos Paco 58

59. o Colocar cadena metálica a la izquierda del
paciente
o Labios relajados
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 59

60. o Rotar el cuerpo 45º a
la izquierda
o Pedir al paciente que
mire al lente.
o Posicionar la cámara
perpendicular al
fondo y a nivel de los
ojos.
Samawi, Shadi. A short guide to clinical digital photography in ortodontics. SDOC 2008
04/11/2011 Carlos Paco 60

61. 9.- 45º DERECHO SONRIENDO
o Evalúa sonrisa pre y post
tratamiento
04/11/2011 Carlos Paco 61

62. 10.- 45° IZQUIERDO EN REPOSO
• Posición:
– Paciente girado 45º a la derecha en
dirección al lente, gira la cabeza
ligeramente y mira al horizonte y al
fotógrafo
– Posición de reposo mandibular
• Distancia paciente-fondo:
– 25 a 50 cm.
• Fondo:
– Liso y claro (blanco)
• Posición de la cámara:
– A la altura de los ojos
– Posición vertical
• Posición del flash:
– Mediodía sobre el lente (para point flash).
04/11/2011 Carlos Paco 62

63. 11.- 45° IZQUIERDO SONRIENDO
o Canon EOS 550D
o 1/125
o f= 11
o ISO 400
o EF 38-76 mm f/ 4.5-5.6
o Distancia focal 61 mm
o Tamaño de la imagen:
1380x1650
o Modo de balance de
blancos: flash
o Compensación del
equilibrio de
blanco: B8
o Modo AF: AF simple
04/11/2011 Carlos Paco 63

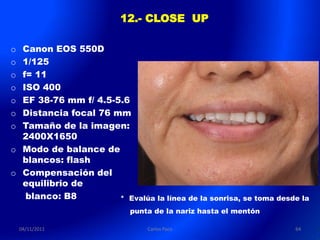

64. 12.- CLOSE UP
o Canon EOS 550D
o 1/125
o f= 11
o ISO 400
o EF 38-76 mm f/ 4.5-5.6
o Distancia focal 76 mm
o Tamaño de la imagen:
2400X1650
o Modo de balance de
blancos: flash
o Compensación del
equilibrio de
blanco: B8 * Evalúa la línea de la sonrisa, se toma desde la
punta de la nariz hasta el mentón
04/11/2011 Carlos Paco 64

65. 12.- CLOSE UP
04/11/2011 Carlos Paco 65

66. 13.- SUBMENTO VERTEX
o SONY DSC-W55
o 1/40
o f= 2,8
o ISO 100
o Distancia focal 6,3 mm
o Compensación de
balance de blancos:
automático
• Evalúa la simetría, trazar una línea
bipupilar y otra por el lóbulo inferior
del pabellón auricular
04/11/2011 Carlos Paco 66

67. 14.- FRONTO MALAR
• Evalúa la simetría, trazar una línea
sagital y otra bipupilar
04/11/2011 Carlos Paco 67

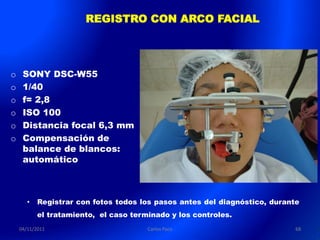

68. REGISTRO CON ARCO FACIAL
o SONY DSC-W55
o 1/40
o f= 2,8
o ISO 100
o Distancia focal 6,3 mm
o Compensación de
balance de blancos:
automático
• Registrar con fotos todos los pasos antes del diagnóstico, durante
el tratamiento, el caso terminado y los controles.
04/11/2011 Carlos Paco 68

69. FOTOGRAFÍA ARTÍSTICA
• Al final del tratamiento debemos tomar una fotografía artística para
observar el cambio en la sonrisa del paciente, dejo a su imaginación.
04/11/2011 Carlos Paco 69

70. 04/11/2011 Carlos Paco 70
