PREPARACIÓN PARA EL TRATAMIENTO
         ENDODÓNTICO.
Radiología endodóntica.
   Wilheml Konrad Roentgen 1895.
      Descubre propiedades de rayos catódicos.
   Otto Walkoff 14 días después.
      Toma radiografía de su boca.
   Edmund Kells 3 meses después.
      Emplea los rayos X para la odontología.
   1899 Kells.
      Determina longitud de trabajo.
   1900 Dr Weston A. Price.
      Observa obturaciones inadecuadas con Rx.
   1901 Price.
      Sugiere las Rx´s para evaluar obturaciones.
   Técnica de paralelismo Dr. Gordon Fitzgerald.
      Descrita primero por Kells.

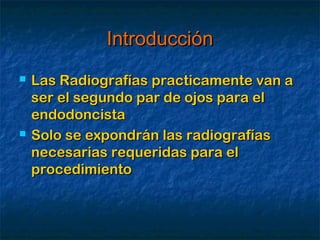

Introducción
   Las Radiografías practicamente van a
    ser el segundo par de ojos para el
    endodoncista
   Solo se expondrán las radiografías
    necesarias requeridas para el
    procedimiento
Antecedentes
   Bertrand y cols.
       Ortorradial a la técnica estándar
       Excéntrica a la que modificaba la incidencia de
        los rayos X (mesioexcéntrica y distoexcéntrica
        según fuera mesial o distal)
   Lasala en 1952 dio la definición de
       Ortorradial
       Mesiorradial
       Distorradial

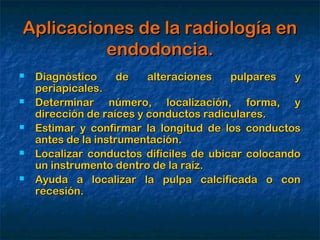

Aplicaciones de la radiología en
         endodoncia.
   Diagnóstico      de   alteraciones   pulpares   y
    periapicales.
   Determinar número, localización, forma, y
    dirección de raíces y conductos radiculares.
   Estimar y confirmar la longitud de los conductos
    antes de la instrumentación.
   Localizar conductos difíciles de ubicar colocando
    un instrumento dentro de la raíz.
   Ayuda a localizar la pulpa calcificada o con
    recesión.
Aplicaciones de la radiología en
         endodoncia.
   Localizar las estructuras en posición
    bucolingual.
   Confirmación de la adaptación de la punta
    maestra.
   Ayuda en la evaluación de la obturación
    final del conducto radicular.
   Ayuda en la examinación de labios, mejillas
    y lengua para buscar fragmentos dentarios
    o cuerpos extraños después de lesiones
    traumáticas.
Aplicaciones de la radiología en
         endodoncia.
   Localización    del   ápice  en   cirugía
    perirradicular.
   Confirmar     después    de  la   cirugía
    perirradicular la obturación y buscar
    fragmentos dentarios y exceso de material
    de obturación.
   Evaluar el resultado del tratamiento
    endodóntico.
Limitaciones de las radiografías.
   2 dimensiones son mostradas.
   Patología pulpar no es distinguible Rx.
   Patología pulpar no se diagnóstica Rx.
   Lesiones en médula son indistinguibles Rx a
    excepción de que involucre hueso cortical.
   Dificultades inherentes en la interpretación
    Rx para evaluar éxito y fracaso (Goldman y
    cols).
LIMITACIONES DE LA
   RADIOLOGIA.




               I.E.J. Ricucci D. 1998.

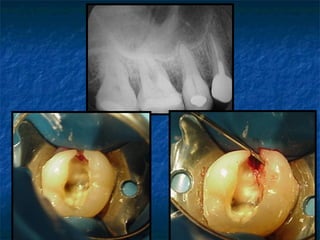

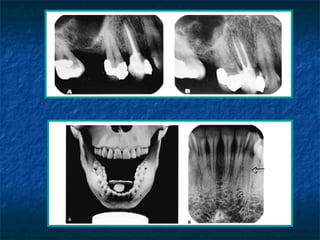

Fractura Vertical
CUERPOS RADIOLUCIDOS Y
       RADIOOPACOS.
Esto depende de la cantidad de
      rayos absorbidos.

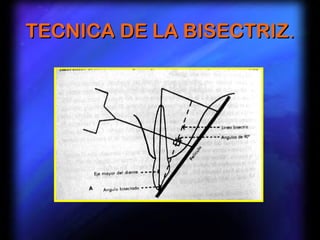

TECNICA DE LA BISECTRIZ.
Colocación de la película.




         Paralelismo.
Angulación horizontal.
   Regla de Clark.

“El objeto más distante del cono (lingual)
  se mueve hacia la dirección del cono”
               SLOB Rule.
    Regla ILOV: igual lingual opuesto
                vestibular.

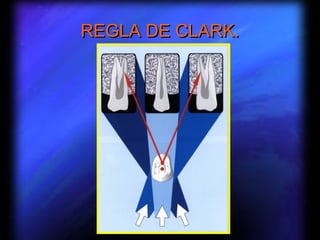

REGLA DE CLARK.
REGLA DE CLARK.
REGLA DE CLARK.
REGLA DE CLARK.
Mesiorradial.

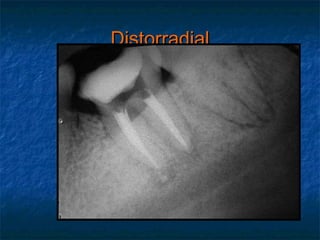

Distorradial.

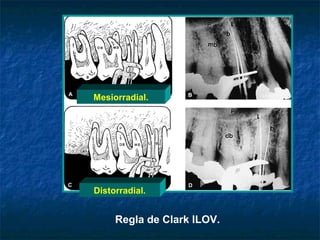

     Regla de Clark ILOV.
Molares inferiores
Premolares inferiores.
Premolares inferiores.




Molares superiores.
Ventajas
   Ventajas de utilizar la técnica de variación en la
    angulación del cono (Mesio o distoradial)
    a) Movimiento e identificación de estructuras
      superpuestas.
    b) Determinación de las curvaturas.
    c) Identificación de conductos no descubiertos.
    d) Localización de conductos “calcificados”.
    e) Determinación de localización vestibular-lingual.
A) Grapa
   Como el objeto palatino tiende a
    desplazarse hacia a donde proviene el
    rayo (principios de Clark), si el asa
    palatina estuviera por el lado distal la
    radiografía es disto radial y si esta
    hacia mesial mesioradial
   B).- Puntas de la cúspide. Así
    como la aleta de la grapa, la punta de
    la cúspide palatina estará más
    próxima al ápice y la vestibular más
    DISTANTE.
   C).- Superposición de las raíces.
    Cuando la radiografía de un molar
    superior es tomada en ortoradial las
    tres raíces aparecen separadas.
Variación del ángulo horizontal en una
 radiografía de Molares Superiores.
D) Superposición de Puntos de contacto: cuando la
radiografía es tomada de un ángulo ortorradial, los
puntos de contacto estarán bien visibles.


E) Nitidez de la Imagen: si la radiografía es tomada
con un ángulo ortorradial, el hueso medular y los
contornos radiculares son nítidos en ambos lados del
diente.
INTERPRETACION
 Lupa potente

 negatoscopio
Orden cronológico de la secuencia
             roentgenologicas
                              •Cortical ósea
1.   Preoperatorio:           •Cresta alveolar

    Hueso alveolar           •Tejido
                              esponjoso


              •Tejidos mineralizados
              •Espacio pulpar
              •Cámara

    diente   •Raíces y sus
              conductos
              •ápice
   Espacio periodontal
   Estructuras anatómicas vecinas
   Intervenciones endodoncicas
    anteriores
   Obturación de conductos incorrecta
    (insuficiente o sobre obturada)
   Lesiones periapicales diversas
La imagen radio lucida representativa
de la cavidad pulpar indicara si el diente
es potador de uno o más conductos en
función de:
•Centralización, la imagen radiolucida
del canal central.
•La imagen radiolucida y proporcional
en relación al diámetro mesiodistal de
la raíz.
•La imagen del conducto se va
estrechando           uniforme           y
progresivamente en dirección al ápice.
•La imagen del conducto es visible en
toda la extensión de la raíz.
•Líneas    radiolucidas    longitudinales
dispuestas lateralmente a la raíz.
•Imagen radiográfica de dos o más
ápices radiculares.
2.Conductometría
Objetivo:

   Conocer la longitud de trabajo del diente a
    tratar
   longitud = distancia borde incisal o
    cúspides, hasta donde termina la
    preparación.

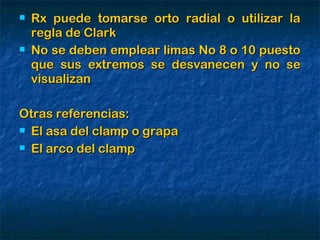

   Rx puede tomarse orto radial o utilizar la
    regla de Clark
   No se deben emplear limas No 8 o 10 puesto
    que sus extremos se desvanecen y no se
    visualizan

Otras referencias:
 El asa del clamp o grapa

 El arco del clamp
3. Conometría
   Comprueba la posición del cono de
    gutapercha seleccionado
   Además confirma si la selección de ese
    cono de gutapercha fue la adecuada.

           •Longitud
           •calibre   1. Arruga en forma de “S” en
                      extremo apical : CALIBRE       Conometría
                      SELECCIONADO ES MENOR QUE
                      EL ADECUADO
                                                     a presión

           •Resistencia a la tracción
           tug-back
   En los dientes con varios conductos
    después de insertados los conos se
    harán las rx mesio y disto radial




    Radiografía           Rx postoperatoria       Rx postoperatoria
    preoperatoria de 24   inmediata orto radial   inmediata mesio
                                                  angulada
4.- CONDESACION O DE PENACHO:
Con las radiografías se comprueba si la
obturación ha quedado correcta, principalmente
en el tercio apical, llegando a un lugar deseado
sin sobrepasar el límite ni dejar espacios muertos
subcondensados.

5.- POST OPERATORIO INMEDIATO:
Radiografía llamada también de control de
obturación, evalúa la calidad de la obturación y
ofrecerá una visión de los tejidos periodontales y
de la obturación cameral.
6.- PLACAS POST- OPERATORIO INMEDIATO.
Indican los procesos de reparación.

7.-DE ARCHIVO
TÉCNICA TRIANGULAR DE
RASTREAMIENTO RADIOGRÁFICO
CASOS CLINICOS

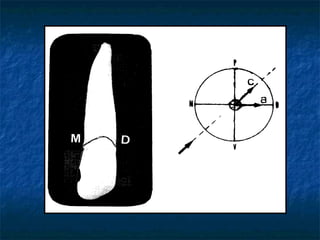

Mesiorradial
Inicial
Ortorradial
Distorradial
M   D
PATOLOGÍA DE
IMPORTANCIA EN
ENDODONCIA RX
CARIES

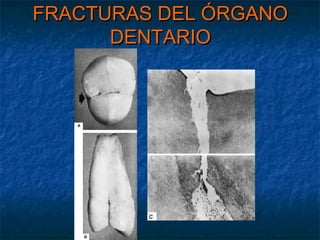

FRACTURAS DEL ÓRGANO
      DENTARIO
ANOMALÍAS DE
 DESARROLLO
DENS INVAGINATUS
DENS EVAGINATUS
SURCO LINGUAL RADICULAR
CARIES RADICULAR
ENFERMEDAD PULPAR
DERIVADA DE PROBLEMA
    PERIODONTAL
LESION EN FURCA POR
COMUNICACIÓN DEL CONDUCTO
 ACCESORIO EN BIFURCACIÓN
CONDUCTOS LATERALES Y
 CAVOINTERRRADICULAR
BRUXISMO
ABRASION
Resorción
externa o
 interna?
RADIOLOGI
    A

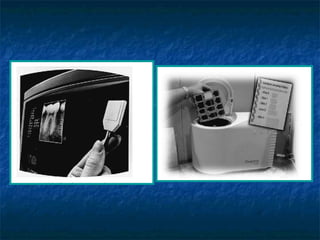

RADIOVISIOGRAFIA.

   Mouyen Francés.
   Introduce radiovisiografía.
SISTEMA INTRAORAL
     DIGITAL.
Sensor

 Energia de Rayos               Paso 1:
                                Placa de fosforo convierte
                                energia a luz cuando
                                reciben los Rayos.


 Conversion a Luz Visible
                                Paso 2:
                                Placa de Fibra Optica (FOP)
                                canaliza la luz al captador de
                                imagenes.

Paso 3:
Capturador recibe la        Cable a la computadora
imagen
Tomando una Radiografia
       Digital




16
12
14
10
08
04
06
18
RADIOVISIOGRAFIA.


MOSAICO
RADIOVISIOGRAFIA.


ZOOM
RADIOVISIOGRAFIA.


REVEALER
RADIOVISIOGRAFIA.

COLOREAR
RADIOVISIOGRAFIA.

POSITIVO
RADIOVISIOGRAFIA.


LINTERNA
RADIOVISIOGRAFIA.

Rx endo 6 b
Rx endo 6 b
Rx endo 6 b
Rx endo 6 b
Rx endo 6 b
Rx endo 6 b
Rx endo 6 b
Rx endo 6 b

Rx endo 6 b

  • 1.
    PREPARACIÓN PARA ELTRATAMIENTO ENDODÓNTICO.
  • 2.
    Radiología endodóntica.  Wilheml Konrad Roentgen 1895.  Descubre propiedades de rayos catódicos.  Otto Walkoff 14 días después.  Toma radiografía de su boca.  Edmund Kells 3 meses después.  Emplea los rayos X para la odontología.  1899 Kells.  Determina longitud de trabajo.  1900 Dr Weston A. Price.  Observa obturaciones inadecuadas con Rx.  1901 Price.  Sugiere las Rx´s para evaluar obturaciones.  Técnica de paralelismo Dr. Gordon Fitzgerald.  Descrita primero por Kells.
  • 3.
    Introducción  Las Radiografías practicamente van a ser el segundo par de ojos para el endodoncista  Solo se expondrán las radiografías necesarias requeridas para el procedimiento
  • 4.
    Antecedentes  Bertrand y cols.  Ortorradial a la técnica estándar  Excéntrica a la que modificaba la incidencia de los rayos X (mesioexcéntrica y distoexcéntrica según fuera mesial o distal)  Lasala en 1952 dio la definición de  Ortorradial  Mesiorradial  Distorradial
  • 5.
    Aplicaciones de laradiología en endodoncia.  Diagnóstico de alteraciones pulpares y periapicales.  Determinar número, localización, forma, y dirección de raíces y conductos radiculares.  Estimar y confirmar la longitud de los conductos antes de la instrumentación.  Localizar conductos difíciles de ubicar colocando un instrumento dentro de la raíz.  Ayuda a localizar la pulpa calcificada o con recesión.
  • 6.
    Aplicaciones de laradiología en endodoncia.  Localizar las estructuras en posición bucolingual.  Confirmación de la adaptación de la punta maestra.  Ayuda en la evaluación de la obturación final del conducto radicular.  Ayuda en la examinación de labios, mejillas y lengua para buscar fragmentos dentarios o cuerpos extraños después de lesiones traumáticas.
  • 7.
    Aplicaciones de laradiología en endodoncia.  Localización del ápice en cirugía perirradicular.  Confirmar después de la cirugía perirradicular la obturación y buscar fragmentos dentarios y exceso de material de obturación.  Evaluar el resultado del tratamiento endodóntico.
  • 9.
    Limitaciones de lasradiografías.  2 dimensiones son mostradas.  Patología pulpar no es distinguible Rx.  Patología pulpar no se diagnóstica Rx.  Lesiones en médula son indistinguibles Rx a excepción de que involucre hueso cortical.  Dificultades inherentes en la interpretación Rx para evaluar éxito y fracaso (Goldman y cols).
  • 10.
    LIMITACIONES DE LA RADIOLOGIA. I.E.J. Ricucci D. 1998.
  • 12.
  • 13.
    CUERPOS RADIOLUCIDOS Y RADIOOPACOS. Esto depende de la cantidad de rayos absorbidos.
  • 14.
    TECNICA DE LABISECTRIZ.
  • 15.
    Colocación de lapelícula. Paralelismo.
  • 16.
    Angulación horizontal.  Regla de Clark. “El objeto más distante del cono (lingual) se mueve hacia la dirección del cono” SLOB Rule. Regla ILOV: igual lingual opuesto vestibular.
  • 17.
  • 18.
  • 19.
  • 20.
  • 21.
    Mesiorradial. Distorradial. Regla de Clark ILOV.
  • 22.
  • 24.
  • 25.
  • 29.
    Ventajas  Ventajas de utilizar la técnica de variación en la angulación del cono (Mesio o distoradial) a) Movimiento e identificación de estructuras superpuestas. b) Determinación de las curvaturas. c) Identificación de conductos no descubiertos. d) Localización de conductos “calcificados”. e) Determinación de localización vestibular-lingual.
  • 30.
  • 31.
    Como el objeto palatino tiende a desplazarse hacia a donde proviene el rayo (principios de Clark), si el asa palatina estuviera por el lado distal la radiografía es disto radial y si esta hacia mesial mesioradial
  • 32.
    B).- Puntas de la cúspide. Así como la aleta de la grapa, la punta de la cúspide palatina estará más próxima al ápice y la vestibular más DISTANTE.
  • 33.
    C).- Superposición de las raíces. Cuando la radiografía de un molar superior es tomada en ortoradial las tres raíces aparecen separadas.
  • 34.
    Variación del ángulohorizontal en una radiografía de Molares Superiores.
  • 35.
    D) Superposición dePuntos de contacto: cuando la radiografía es tomada de un ángulo ortorradial, los puntos de contacto estarán bien visibles. E) Nitidez de la Imagen: si la radiografía es tomada con un ángulo ortorradial, el hueso medular y los contornos radiculares son nítidos en ambos lados del diente.
  • 36.
  • 37.
    Orden cronológico dela secuencia roentgenologicas •Cortical ósea 1. Preoperatorio: •Cresta alveolar  Hueso alveolar •Tejido esponjoso •Tejidos mineralizados •Espacio pulpar •Cámara  diente •Raíces y sus conductos •ápice
  • 38.
    Espacio periodontal  Estructuras anatómicas vecinas  Intervenciones endodoncicas anteriores  Obturación de conductos incorrecta (insuficiente o sobre obturada)  Lesiones periapicales diversas
  • 39.
    La imagen radiolucida representativa de la cavidad pulpar indicara si el diente es potador de uno o más conductos en función de: •Centralización, la imagen radiolucida del canal central. •La imagen radiolucida y proporcional en relación al diámetro mesiodistal de la raíz. •La imagen del conducto se va estrechando uniforme y progresivamente en dirección al ápice. •La imagen del conducto es visible en toda la extensión de la raíz. •Líneas radiolucidas longitudinales dispuestas lateralmente a la raíz. •Imagen radiográfica de dos o más ápices radiculares.
  • 40.
    2.Conductometría Objetivo:  Conocer la longitud de trabajo del diente a tratar  longitud = distancia borde incisal o cúspides, hasta donde termina la preparación.
  • 41.
    Rx puede tomarse orto radial o utilizar la regla de Clark  No se deben emplear limas No 8 o 10 puesto que sus extremos se desvanecen y no se visualizan Otras referencias:  El asa del clamp o grapa  El arco del clamp
  • 42.
    3. Conometría  Comprueba la posición del cono de gutapercha seleccionado  Además confirma si la selección de ese cono de gutapercha fue la adecuada. •Longitud •calibre 1. Arruga en forma de “S” en extremo apical : CALIBRE Conometría SELECCIONADO ES MENOR QUE EL ADECUADO a presión •Resistencia a la tracción tug-back
  • 43.
    En los dientes con varios conductos después de insertados los conos se harán las rx mesio y disto radial Radiografía Rx postoperatoria Rx postoperatoria preoperatoria de 24 inmediata orto radial inmediata mesio angulada
  • 44.
    4.- CONDESACION ODE PENACHO: Con las radiografías se comprueba si la obturación ha quedado correcta, principalmente en el tercio apical, llegando a un lugar deseado sin sobrepasar el límite ni dejar espacios muertos subcondensados. 5.- POST OPERATORIO INMEDIATO: Radiografía llamada también de control de obturación, evalúa la calidad de la obturación y ofrecerá una visión de los tejidos periodontales y de la obturación cameral.
  • 45.
    6.- PLACAS POST-OPERATORIO INMEDIATO. Indican los procesos de reparación. 7.-DE ARCHIVO
  • 47.
  • 51.
  • 52.
  • 53.
  • 54.
  • 55.
  • 56.
    M D
  • 60.
  • 61.
  • 62.
  • 63.
  • 64.
  • 65.
  • 66.
  • 67.
  • 68.
    ENFERMEDAD PULPAR DERIVADA DEPROBLEMA PERIODONTAL
  • 69.
    LESION EN FURCAPOR COMUNICACIÓN DEL CONDUCTO ACCESORIO EN BIFURCACIÓN
  • 70.
    CONDUCTOS LATERALES Y CAVOINTERRRADICULAR
  • 71.
  • 72.
  • 74.
  • 77.
  • 78.
    RADIOVISIOGRAFIA.  Mouyen Francés.  Introduce radiovisiografía.
  • 80.
  • 83.
    Sensor Energia deRayos Paso 1: Placa de fosforo convierte energia a luz cuando reciben los Rayos. Conversion a Luz Visible Paso 2: Placa de Fibra Optica (FOP) canaliza la luz al captador de imagenes. Paso 3: Capturador recibe la Cable a la computadora imagen
  • 84.
    Tomando una Radiografia Digital 16 12 14 10 08 04 06 18
