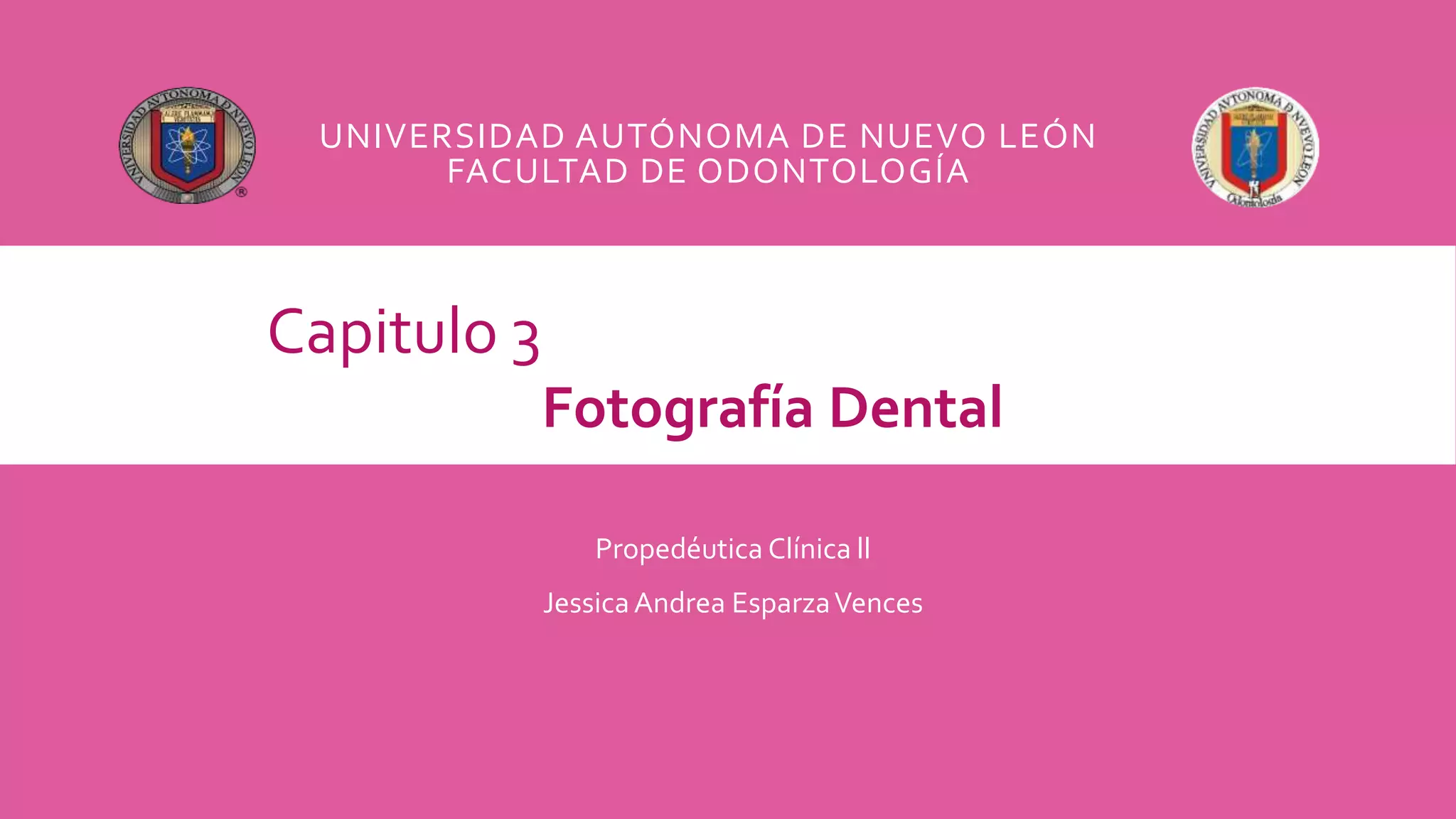

1. UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN
FACULTAD DE ODONTOLOGÍA
Propedéutica Clínica ll
JessicaAndrea EsparzaVences
Capitulo 3
Fotografía Dental

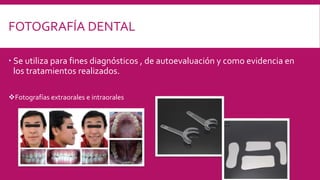

2. FOTOGRAFÍA DENTAL
 Se utiliza para fines diagnósticos , de autoevaluación y como evidencia en
los tratamientos realizados.
Fotografías extraorales e intraorales

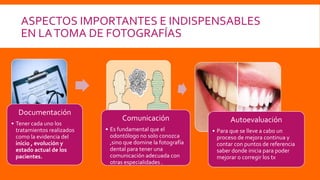

3. ASPECTOS IMPORTANTES E INDISPENSABLES
EN LATOMA DE FOTOGRAFÍAS
Documentación
• Tener cada uno los
tratamientos realizados
como la evidencia del
inicio , evolución y
estado actual de los
pacientes.
Comunicación
• Es fundamental que el
odontólogo no solo conozca
,sino que domine la fotografía
dental para tener una
comunicación adecuada con
otras especialidades .
Autoevaluación
• Para que se lleve a cabo un
proceso de mejora continua y
contar con puntos de referencia
saber donde inicia para poder
mejorar o corregir los tx

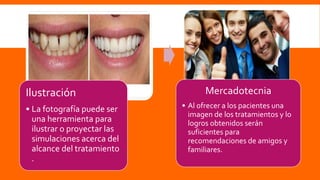

4. Ilustración
• La fotografía puede ser
una herramienta para
ilustrar o proyectar las
simulaciones acerca del
alcance del tratamiento
.
Mercadotecnia
• Al ofrecer a los pacientes una
imagen de los tratamientos y lo
logros obtenidos serán
suficientes para
recomendaciones de amigos y
familiares.

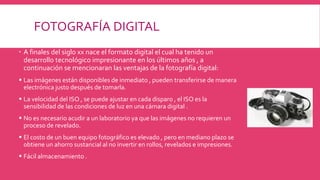

5. FOTOGRAFÍA DIGITAL
 A finales del siglo xx nace el formato digital el cual ha tenido un
desarrollo tecnológico impresionante en los últimos años , a
continuación se mencionaran las ventajas de la fotografía digital:
 Las imágenes están disponibles de inmediato , pueden transferirse de manera
electrónica justo después de tomarla.
 La velocidad del ISO , se puede ajustar en cada disparo , el ISO es la
sensibilidad de las condiciones de luz en una cámara digital .
 No es necesario acudir a un laboratorio ya que las imágenes no requieren un
proceso de revelado.
 El costo de un buen equipo fotográfico es elevado , pero en mediano plazo se
obtiene un ahorro sustancial al no invertir en rollos, revelados e impresiones.
 Fácil almacenamiento .

6. ANALOGAS DIGITALES
1- CAMARAS DE
LENTE FIJO
2-SISTEMA REFLEX
4- SISTEMA MICRO
CUATROTERCIOSO
CAMARAS HIBRIDAS.

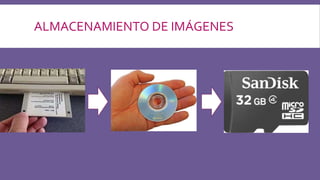

7. ALMACENAMIENTO DE IMÁGENES

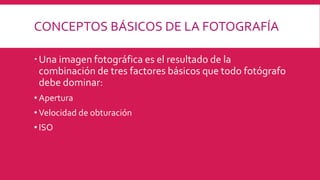

8. CONCEPTOS BÁSICOS DE LA FOTOGRAFÍA
Una imagen fotográfica es el resultado de la
combinación de tres factores básicos que todo fotógrafo
debe dominar:
• Apertura
• Velocidad de obturación
• ISO

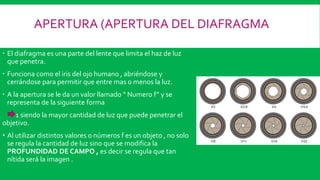

9. APERTURA (APERTURA DEL DIAFRAGMA
 El diafragma es una parte del lente que limita el haz de luz
que penetra.
 Funciona como el iris del ojo humano , abriéndose y
cerrándose para permitir que entre mas o menos la luz.
 A la apertura se le da un valor llamado “ Numero f” y se
representa de la siguiente forma
1 siendo la mayor cantidad de luz que puede penetrar el
objetivo.
• Al utilizar distintos valores o números f es un objeto , no solo
se regula la cantidad de luz sino que se modifica la
PROFUNDIDAD DE CAMPO , es decir se regula que tan
nítida será la imagen .

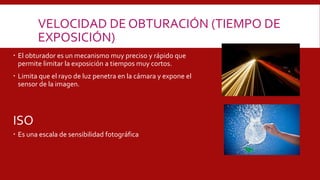

10. ISO
 El obturador es un mecanismo muy preciso y rápido que
permite limitar la exposición a tiempos muy cortos.
 Limita que el rayo de luz penetra en la cámara y expone el
sensor de la imagen.
 Es una escala de sensibilidad fotográfica
VELOCIDAD DE OBTURACIÓN (TIEMPO DE
EXPOSICIÓN)

11. INSTRUMENTAL
 ESPEJOS
1. Existen tres tipos de espejos según su forma:
2. Oclusales (adulto , infantil , estándar y extra largo )
3. Bucales (anchos y estrechos )
4. Linguales (anchos y estrechos)
y materiales de :
1. Vidrio
2. Metalicos
3. Ceramicos
4. Rodio

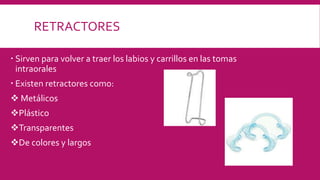

12. RETRACTORES
 Sirven para volver a traer los labios y carrillos en las tomas
intraorales
 Existen retractores como:
 Metálicos
Plástico
Transparentes
De colores y largos

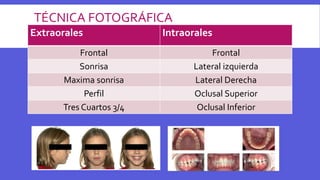

13. TÉCNICA FOTOGRÁFICA
Extraorales Intraorales
Frontal Frontal
Sonrisa Lateral izquierda
Maxima sonrisa Lateral Derecha
Perfil Oclusal Superior
Tres Cuartos 3/4 Oclusal Inferior

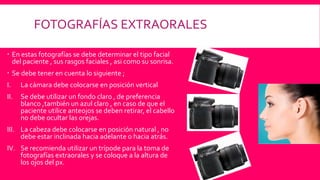

14. FOTOGRAFÍAS EXTRAORALES
 En estas fotografías se debe determinar el tipo facial
del paciente , sus rasgos faciales , asi como su sonrisa.
 Se debe tener en cuenta lo siguiente ;
I. La cámara debe colocarse en posición vertical
II. Se debe utilizar un fondo claro , de preferencia
blanco ,también un azul claro , en caso de que el
paciente utilice anteojos se deben retirar, el cabello
no debe ocultar las orejas.
III. La cabeza debe colocarse en posición natural , no
debe estar inclinada hacia adelante o hacia atrás.
IV. Se recomienda utilizar un trípode para la toma de
fotografías extraorales y se coloque a la altura de
los ojos del px.

15. FOTOGRAFÍA FRONTAL
 Se le pide al paciente que se coloque de pie con actitud
erguida a unos 50 a 60 cm del fondo para reducir las sombras.
 Los labios en reposo esto es muy importante para determinar
si el paciente presenta incompetencia labial es difícil
conseguir que el paciente coloque los labios relajados en una
fotografía frontal ya que no les agrada salir en la fotografía
con “la boca abierta “ por lo cual forzan los labios para
mantenerlos juntos.
 Una vez que el paciente se encuentra con los labios en reposo
se toma la fotografía incluso 3 veces cada foto.

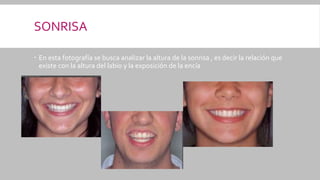

16. SONRISA
 En esta fotografía se busca analizar la altura de la sonrisa , es decir la relación que
existe con la altura del labio y la exposición de la encía

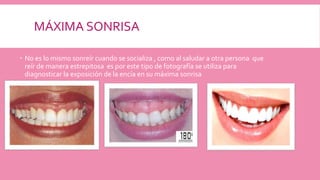

17. MÁXIMA SONRISA
 No es lo mismo sonreír cuando se socializa , como al saludar a otra persona que
reír de manera estrepitosa es por este tipo de fotografía se utiliza para
diagnosticar la exposición de la encía en su máxima sonrisa

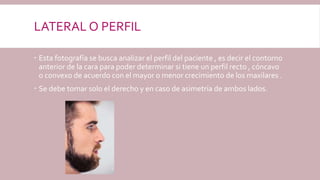

18. LATERAL O PERFIL
 Esta fotografía se busca analizar el perfil del paciente , es decir el contorno
anterior de la cara para poder determinar si tiene un perfil recto , cóncavo
o convexo de acuerdo con el mayor o menor crecimiento de los maxilares .
 Se debe tomar solo el derecho y en caso de asimetría de ambos lados.

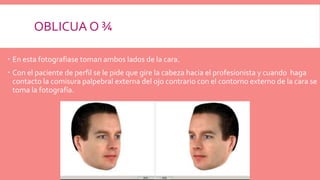

19. OBLICUA O ¾
 En esta fotografiase toman ambos lados de la cara.
 Con el paciente de perfil se le pide que gire la cabeza hacia el profesionista y cuando haga
contacto la comisura palpebral externa del ojo contrario con el contorno externo de la cara se
toma la fotografía.

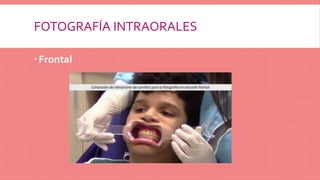

20. FOTOGRAFÍA INTRAORALES
Frontal

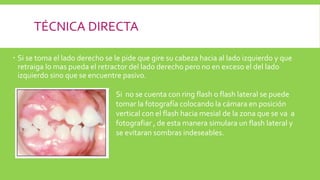

21. TÉCNICA DIRECTA
 Si se toma el lado derecho se le pide que gire su cabeza hacia al lado izquierdo y que
retraiga lo mas pueda el retractor del lado derecho pero no en exceso el del lado
izquierdo sino que se encuentre pasivo.
Si no se cuenta con ring flash o flash lateral se puede
tomar la fotografía colocando la cámara en posición
vertical con el flash hacia mesial de la zona que se va a
fotografiar , de esta manera simulara un flash lateral y
se evitaran sombras indeseables.

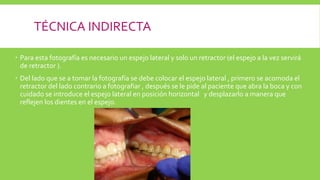

22. TÉCNICA INDIRECTA
 Para esta fotografía es necesario un espejo lateral y solo un retractor (el espejo a la vez servirá
de retractor ).
 Del lado que se a tomar la fotografía se debe colocar el espejo lateral , primero se acomoda el
retractor del lado contrario a fotografiar , después se le pide al paciente que abra la boca y con
cuidado se introduce el espejo lateral en posición horizontal y desplazarlo a manera que
reflejen los dientes en el espejo.

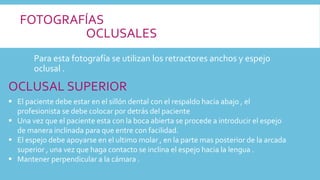

23. FOTOGRAFÍAS
OCLUSALES
Para esta fotografía se utilizan los retractores anchos y espejo
oclusal .
OCLUSAL SUPERIOR
 El paciente debe estar en el sillón dental con el respaldo hacia abajo , el
profesionista se debe colocar por detrás del paciente
 Una vez que el paciente esta con la boca abierta se procede a introducir el espejo
de manera inclinada para que entre con facilidad.
 El espejo debe apoyarse en el ultimo molar , en la parte mas posterior de la arcada
superior , una vez que haga contacto se inclina el espejo hacia la lengua .
 Mantener perpendicular a la cámara .

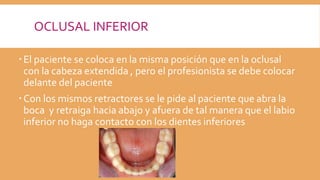

25. OCLUSAL INFERIOR
El paciente se coloca en la misma posición que en la oclusal
con la cabeza extendida , pero el profesionista se debe colocar
delante del paciente
Con los mismos retractores se le pide al paciente que abra la
boca y retraiga hacia abajo y afuera de tal manera que el labio
inferior no haga contacto con los dientes inferiores

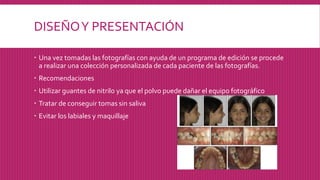

26. DISEÑOY PRESENTACIÓN
 Una vez tomadas las fotografías con ayuda de un programa de edición se procede
a realizar una colección personalizada de cada paciente de las fotografías.
 Recomendaciones
 Utilizar guantes de nitrilo ya que el polvo puede dañar el equipo fotográfico
 Tratar de conseguir tomas sin saliva
 Evitar los labiales y maquillaje
