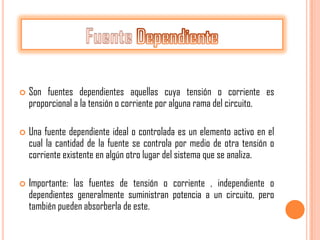

2.  Son fuentes dependientes aquellas cuya tensión o corriente es
proporcional a la tensión o corriente por alguna rama del circuito.
 Una fuente dependiente ideal o controlada es un elemento activo en el
cual la cantidad de la fuente se controla por medio de otra tensión o
corriente existente en algún otro lugar del sistema que se analiza.
 Importante: las fuentes de tensión o corriente , independiente o
dependientes generalmente suministran potencia a un circuito, pero
también pueden absorberla de este.

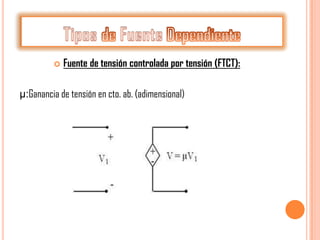

3.  Fuente de tensión controlada por tensión (FTCT):
µ:Ganancia de tensión en cto. ab. (adimensional)

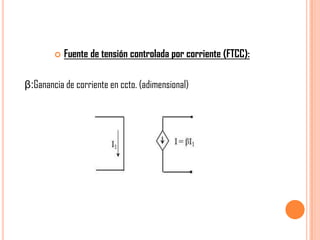

4.  Fuente de tensión controlada por corriente (FTCC):
β:Ganancia de corriente en ccto. (adimensional)

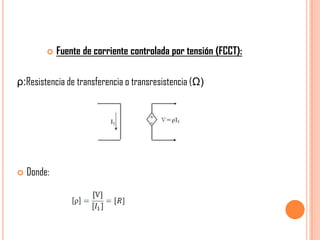

5.  Fuente de corriente controlada por tensión (FCCT):
ρ:Resistencia de transferencia o transresistencia (Ω)
 Donde:

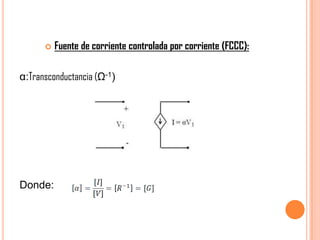

6.  Fuente de corriente controlada por corriente (FCCC):
α:Transconductancia (Ω-1)
Donde:

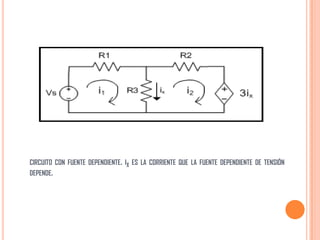

7. CIRCUITO CON FUENTE DEPENDIENTE. IX ES LA CORRIENTE QUE LA FUENTE DEPENDIENTE DE TENSIÓN
DEPENDE.

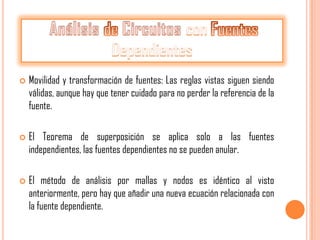

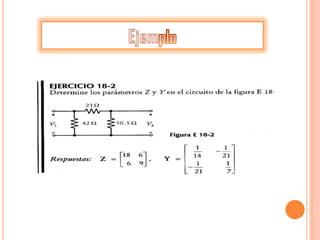

9.  Movilidad y transformación de fuentes: Las reglas vistas siguen siendo
válidas, aunque hay que tener cuidado para no perder la referencia de la
fuente.
 El Teorema de superposición se aplica solo a las fuentes
independientes, las fuentes dependientes no se pueden anular.
 El método de análisis por mallas y nodos es idéntico al visto
anteriormente, pero hay que añadir una nueva ecuación relacionada con
la fuente dependiente.

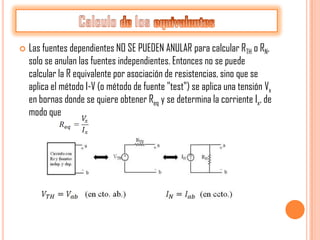

10.  Las fuentes dependientes NO SE PUEDEN ANULAR para calcular RTH o RN,
solo se anulan las fuentes independientes. Entonces no se puede
calcular la R equivalente por asociación de resistencias, sino que se
aplica el método I-V (o método de fuente "test") se aplica una tensión Vx
en bornas donde se quiere obtener Req y se determina la corriente Ix, de
modo que

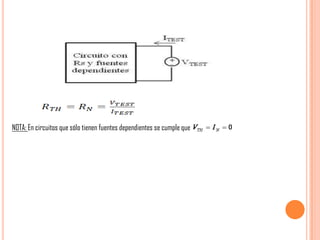

11. NOTA: En circuitos que sólo tienen fuentes dependientes se cumple que
