El sensor CCD o CMOS de la cámara digital captura la imagen y la convierte a un archivo digital que se almacena en la tarjeta de memoria. El número de píxeles del sensor determina la resolución de la imagen. Las imágenes se almacenan típicamente en formato JPEG u RAW, y se transfieren a una computadora a través de USB, Wi-Fi o un lector de tarjetas.

1. Funcionamiento de la Cámara digitalDe lo Análogo a lo Digital

2. ¿Cómo funciona la cámara digital?Una cámara digital sustituye la película por un sensor CCD (ChangedCoupleDevice o dispositivo de transparencia de carga) ó sensor CMOS (complementary metal oxide semiconductor)El CCD o CMOS es el sensor con diminutas células fotoeléctricas que registran la imagen. Desde allí la imagen es procesada por la cámara y registrada en la tarjeta de memoria.

3. Sensor CMOS

4. Cada célula fotosensible transforma la luz en una señal eléctrica, convirtiéndola en un archivo de imagen digital y la almacena en la memoria de la cámara, pudiendo posteriormente transmitir el fichero obtenido a un ordenador. ¿Cómo funciona la cámara digital?

5. Cámara digital

6. Cámara DSLR

7. La capacidad de resolución o detalle de la imagen depende del número de células fotoeléctricas del Sensor. Este número se expresa en píxeles.A mayor número de píxeles, mayor resolución. Actualmente existen CCDscon capacidades de hasta ciento sesenta millones de píxeles (160 megapíxeles)¿Cómo funciona la cámara digital?

8. Los dispositivos CCD transportan la carga a través del chip hasta un conversoranalógico-digital. Éste convierte el valor de cada uno de los píxeles en un valor digital midiendo la carga que le llega. Dependiendo del número de bits del conversor obtendremos una imagen con mayor o menor gama de color. Por ejemplo, si se utilizase un sólo bit tendríamos valores de 0 y 1, y sólo podríamos representar presencia o ausencia de luz, lo que supondría una imagen en blanco y negro puro.¿Cómo funciona la cámara digital?

9. ¿Cómo funciona la cámara digital?

10. Cámara digitalADC: Conversor análogo-digitalDSP: Procesador de señal digital

11. Por otro lado, los sensores CMOS contienen varios transistores en cada píxel. El proceso de conversión digital se produce en la propia estructura del sensor, por lo que no se necesita un conversor añadido. Su proceso de fabricación es más sencillo, y hace que las cámaras que utilizan esta tecnología resulten más baratas.¿Cómo funciona la cámara digital?

12. ¿Cómo funciona la cámara digital?

13. La cantidad de pixeles resultante en la imagen determina su tamaño. Por ejemplo una imagen de 640 pixeles de ancho por 480 pixeles de alto tendrá 307,200 pixeles (0.3 megapixeles)Una imagen de 3872 pixeles de alto por 2592 pixeles de ancho tendrá 10.036.224 pixeles, o aproximadamente 10 megapixeles.¿Cómo funciona la cámara digital?

14. Funcionamiento de la Cámara digitalMedios y formatos de almacenamiento

15. Las cámaras digitales de los teléfonos celulares o también las cámaras de bajo precio utilizan memoria incorporada o memoria flash. Son de uso común las tarjetas de memoria: CompactFlash (CF), Secure Digital (SD), tarjetas xD y las tarjetas MemoryStick.Medios y formatos de almacenamiento

16. Las fotos se almacenan en ficheros JPEG estándares o bien en formato TIFF o RAW para tener una mayor calidad de imagen pese al gran aumento de tamaño en el archivo. Los archivos de video se almacenan comúnmente en formato AVI, DV, MPEG, MOV, WMV etc.Medios y formatos de almacenamiento

17. JPEG significa "JointPhotographicExpertsGroup" (Grupo conjunto de expertos en fotografía)Es el nombre de la comisión que creó la norma.Medios y formatos de almacenamiento

18. Además de ser un método de compresión, es a menudo considerado como un formato de archivo. JPEG/Exifes el formato de imagen más común utilizado por las cámaras fotográficas digitales y otros dispositivos de captura de imagen, junto con JPEG/JFIFJPEG/JFIF es el formato más utilizado para almacenar y transmitir archivos de fotos en Internet. Estas variaciones de formatos a menudo no se distinguen, y se llaman JPEG (Archivos JPG)JPEG: "JointPhotographicExpertsGroup"

19. JPEG es un algoritmo de compresión con pérdida. Esto significa que al descomprimir la imagen no obtenemos exactamente la misma imagen que teníamos antes de la compresión.JPEG: "JointPhotographicExpertsGroup"

20. Esta pérdida de calidad se acumula. Esto significa que si comprime una imagen y la descomprime obtendrá una calidad de imagen, pero si vuelve a comprimirla y descomprimirla otra vez obtendrá una pérdida mayor. Cada vez que comprima y descomprima la imagen, ésta perderá algo de calidadJPEG: "JointPhotographicExpertsGroup"

21. El algoritmo de compresión JPEG se basa en dos defectos visuales del ojo humano, uno es el hecho de que es mucho más sensible al cambio en la luminancia que en la crominancia, es decir, notamos más claramente los cambios de brillo que de color. El otro es que notamos con más facilidad pequeños cambios de brillo en zonas homogéneas que en zonas donde la variación es grande, por ejemplo en los bordes de los cuerpos de los objetos.JPEG: "JointPhotographicExpertsGroup"

22. Una de las Características que hacen muy flexible el JPEG es el poder ajustar el grado de compresión. Si especificamos una compresión muy alta se perderá una cantidad significativa de calidad, pero obtendremos archivos de pequeño tamaño. Con una tasa de compresión baja obtenemos una calidad muy parecida a la del original, y un archivo mayorJPEG: "JointPhotographicExpertsGroup"

23. JPEG: "JointPhotographicExpertsGroup"Con Compresión JPEGSin Compresión

25. RAW (en inglés significa crudo) ó ReadAfterWriteEs un formato de archivo digital de imágenes que contiene la totalidad de los datos de la imagen tal y como ha sido captada por el sensor digital de la cámara fotográfica.Medios y formatos de almacenamiento

26. Si tomamos dos fotos del mismo motivo, una en JPG con baja compresión (alta calidad) y otra en RAW, seguramente se verá mejor la tomada en jpg.Tendrá mayor nitidez/enfoque, mejor contraste, mejor iluminación, los colores aparecerán mejor representados.Formato RAW

27. En el archivo JPG se podrá ver toda la gama de colores posibles.Pero serán claramente insuficientes cuando queramos realizar ciertos ajustes a la imagen (iluminación, corrección de tonalidades, etc.).Formato RAW

28. Por otro lado, una imagen en formato RAW, aunque en apariencia parezca más pobre, contiene muchísima más información y será muy manipulable al ajustar luces y colores. Comparado con JPG, el problema es su peso, ya que ocupa sensiblemente más que su equivalente en jpeg. Comparado a formatos de archivo con compresión de datos sin pérdida de información como TIF o PNG, el problema se reduce a la necesidad de "revelarla" antes de poder procesarla normalmente para cualquier uso.Formato RAW

29. Formato RAW

30. Los archivos RAW se conocen también como Negativo Digital porque son archivos de "sólo lectura. De esa característica se deriva que los archivos RAW son equivalentes a los negativos de película, en tanto que poseen la información de la toma sin manipulación posible.Formato RAW

31. Los archivos RAW sólo pueden ser creados por cámaras digitales, no por software. Se usa en aquellos casos en los que se necesita archivar una fotografía tal como ha sido captada por el sensor digital, sin ningún tipo de procesamiento por la cámara, para poder trabajarla posteriormente en el ordenador mediante un programa de tratamiento de imágenes.Formato RAW

32. Formato RAW

33. CompactFlashSe usa en cámaras fotográficas profesionales. Son discos duros reales en el factor de forma de CompactFlash. Los adaptadores permiten el uso de tarjetas SD en un dispositivo CompactFlashActualmente, no tiene límite de almacenamiento.Tarjetas de memoria

34. Tarjetas de memoria

35. Tarjetas de memoriaMemoryStickEs un tipo de memoria flash fabricada por Sony. Actualmente su uso es exclusivo de productos Sony.

36. Tarjetas de memoria

37. Tarjetas de memoriaSD (Secure Digital)También conocida como MMC, es una tarjeta de memoria flash de tamaño pequeño que está suplantando gradualmente CompactFlash.El límite original del almacenamiento era 2 GB, que está siendo suplantado por las tarjetas de 4 GB. Las tarjetas de 4 GB no se reconocen en todas las cámaras fotográficas pues una revisión fue hecha al estándar SD como SDHC (alta capacidad del SD).

38. Tarjetas de memoria

39. Tarjetas de memoria

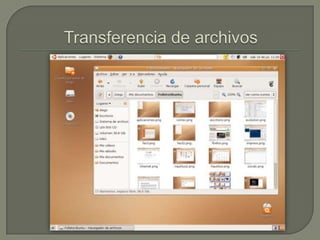

40. Funcionamiento de la Cámara digitalTransferencia de archivos

41. Transferencia de archivosLa mayor parte de las cámaras digitales se pueden conectar directamente a la computadora para transferir su información. El USB es el método más utilizado aunque algunas cámaras utilizan un puerto FireWire o Bluetooth. La mayor parte de las cámaras son reconocidas como un dispositivo de almacenamiento USB. Algunos modelos, por ejemplo la Kodak EasyShare One puede conectarse a la computadora vía red inalámbrica por el protocolo 802.11 (Wi-Fi).

42. Transferencia de archivos

43. Transferencia de archivos

44. Transferencia de archivosUna alternativa común es el uso de un lector de tarjetas que pueda ser capaz de leer varios tipos de medios de almacenamiento, así como efectuar la transferencia de datos a la computadora a alta velocidad. El uso de un lector de tarjetas también evita que la batería de la cámara fotográfica se descargue (o se cargue) durante el proceso de la transferencia directa, pues el dispositivo toma energía del puerto USB.

45. Transferencia de archivos

46. Transferencia de archivosUn lector de tarjetas externo permite un adecuado acceso directo a las imágenes en una colección de medios de almacenamiento. Muchas cámaras fotográficas modernas ofrecen el estándar de PictBridge, que permite el envío de datos directamente a las impresoras sin la necesidad de una computadora.

47. Transferencia de archivos

48. Funcionamiento de la Cámara digital
