1. FUNDAMENTOS DE LA
COMUNICACIÓN
Ángel Sánchez
José Miguel
Granados
Manuel del Valle Proyecto integrado 1bch Colegio Ecos Marbella

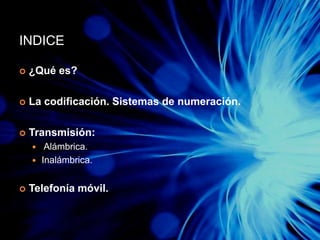

2. INDICE
 ¿Qué es?
 La codificación. Sistemas de numeración.
 Transmisión:
 Alámbrica.
 Inalámbrica.
 Telefonía móvil.

3. ¿QUÉ ES?
 Proceso por el que se transmite información de una entidad a
otra. “Intercambio de sentimientos, opiniones, o cualquier otro
tipo de información mediante habla, escritura u otro tipo de
señales“.
 Emisor, receptor y mensaje. No hace falta presencia física del
receptor.
 La información la incluye el emisor en un paquete y se
canaliza hacia el receptor por un canal de comunicación. Una
vez recibido el receptor decodifica el mensaje.
 Imprescindible para las sociedades.

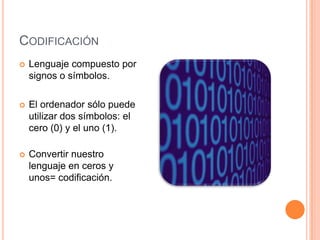

4. CODIFICACIÓN
 Lenguaje compuesto por
signos o símbolos.
 El ordenador sólo puede
utilizar dos símbolos: el
cero (0) y el uno (1).
 Convertir nuestro
lenguaje en ceros y
unos= codificación.

5. SISTEMAS DE NUMERACIÓN
Binario (base 2): 0, 1
Octal (base 8): 0, 1, 2, 3, 4, 5, 6, 7
Decimal (base 10): 0, 1, 2, 3, 4, 5,
6, 7, 8, 9.
Hexadecimal (base 16): 0, 1, 2,
3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F

6. SISTEMAS DE NUMERACIÓN
 Sistema binario
Decimal Binario
Binario Decimal
10112 = 1 x 23 + 0 x 22 + 1 x 21 + 1 x 20 =
= 8 + 0 + 2 + 1 = 1110

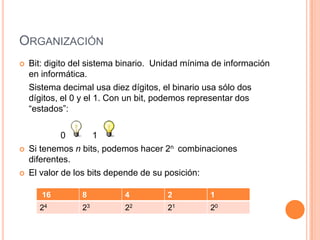

7. ORGANIZACIÓN
 Bit: digito del sistema binario. Unidad mínima de información
en informática.
Sistema decimal usa diez dígitos, el binario usa sólo dos
dígitos, el 0 y el 1. Con un bit, podemos representar dos
“estados”:
0 1
 Si tenemos n bits, podemos hacer 2n combinaciones
diferentes.
 El valor de los bits depende de su posición:
16 8 4 2 1
24 23 22 21 20

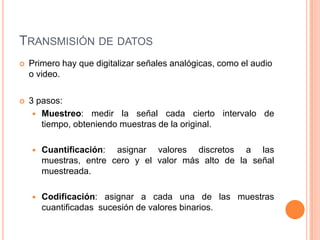

8. TRANSMISIÓN DE DATOS
 Primero hay que digitalizar señales analógicas, como el audio
o video.
 3 pasos:
 Muestreo: medir la señal cada cierto intervalo de
tiempo, obteniendo muestras de la original.
 Cuantificación: asignar valores discretos a las
muestras, entre cero y el valor más alto de la señal
muestreada.
 Codificación: asignar a cada una de las muestras
cuantificadas sucesión de valores binarios.

9. TRANSMISIÓN DE DATOS
 Alámbrica
 Cable de par trenzado: el más común. Dos alambres de cobre o aluminio
trenzados y aislados.
 Cable coaxial: al principio gran utilidad para transmitir voz, audio y video.
Núcleo de cobre rodeado por un aislante, un apantallamiento de metal
trenzado y una cubierta externa.
 Fibra óptica: filamentos de vidrio muy purificados, transportan rayos de
luz.

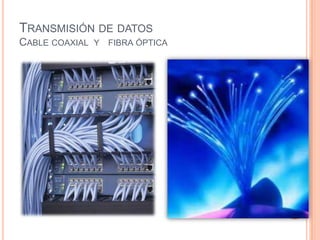

10. TRANSMISIÓN DE DATOS
CABLE COAXIAL Y FIBRA ÓPTICA

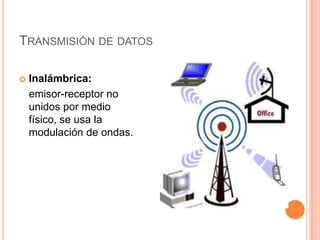

11. TRANSMISIÓN DE DATOS
 Inalámbrica:
emisor-receptor no
unidos por medio
físico, se usa la
modulación de ondas.

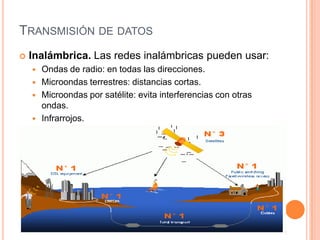

12. TRANSMISIÓN DE DATOS
 Inalámbrica. Las redes inalámbricas pueden usar:
 Ondas de radio: en todas las direcciones.
 Microondas terrestres: distancias cortas.
 Microondas por satélite: evita interferencias con otras
ondas.
 Infrarrojos.

13. TRANSMISIÓN DE DATOS
 MODEM: conecta ordenadores a
través de línea telefónica.
Modulador: recoge señales digitales
y las transforma en analógicas.
Mediante línea telefónica.
Demodulador: proceso inverso.
El baudio es el número de veces
que los tonos se ponen a ON o a
OFF.

14. TELEFONÍA MÓVIL

15. TELEFONÍA MÓVIL
 Compuesta por: red de comunicaciones y terminales.
 Combina estaciones de transmisión-recepción de radio y de
conmutación.
 El móvil funciona mediante una lamina metálica en el micrófono
que vibra con el sonido y lo transforma a ondas que se conducen
por la antena hasta la red.
 Distancias de transmisión pequeñas, no se necesita mucha
energía, hace posible la movilidad.
 Teléfono vía satélite: antena mas potente, satélite hace de
repetidor y redirige la llamada.

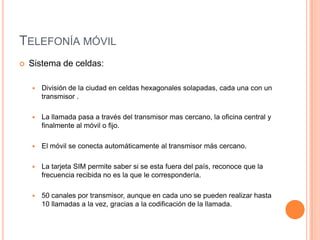

16. TELEFONÍA MÓVIL

17. TELEFONÍA MÓVIL
 Sistema de celdas:
 División de la ciudad en celdas hexagonales solapadas, cada una con un
transmisor .
 La llamada pasa a través del transmisor mas cercano, la oficina central y
finalmente al móvil o fijo.
 El móvil se conecta automáticamente al transmisor más cercano.
 La tarjeta SIM permite saber si se esta fuera del país, reconoce que la
frecuencia recibida no es la que le correspondería.
 50 canales por transmisor, aunque en cada uno se pueden realizar hasta
10 llamadas a la vez, gracias a la codificación de la llamada.

18. TELEFONÍA MÓVIL

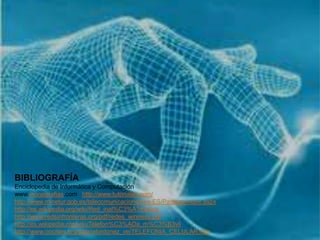

19. BIBLIOGRAFÍA
Enciclopedia de Informática y Computación
www.monografias.com http://www.tutoriales.com/
http://www.minetur.gob.es/telecomunicaciones/es-ES/Paginas/index.aspx
http://es.wikipedia.org/wiki/Red_inal%C3%A1mbrica
http://www.redsinfronteras.org/pdf/redes_wireless.pdf
http://es.wikipedia.org/wiki/Telefon%C3%ADa_m%C3%B3vil
http://www.oocities.org/gabrielordonez_ve/TELEFONIA_CELULAR.htm
