El documento describe la historia y funcionamiento del teléfono. Explica que el teléfono transmite señales acústicas a distancia mediante señales eléctricas y que aunque Bell no fue el primero en inventarlo, fue el primero en patentarlo en 1876. Detalla las partes clave del teléfono como el marcador, interruptor y auricular, y explica cómo funcionan los circuitos de conversación y marcación para realizar llamadas.

1. JUAN DAVID ZAMBRANO A.
NELSY BELTRAN
EL TELEFONO

2. TELEFONO
QUE ES?
EVOLUCION
FUNCIONAMIENTO
CIRCUITO DE
CONVERSACION
PARTES DE UN
TELEFONO:
• MARCADOR
• INTERRUPTOR
• AURICULAR
Alexander Graham
Bell

3. QUE ES:
• El teléfono es un dispositivo de telecomunicación diseñado para
transmitir señales acústicas a distancia por medio de señales
eléctricas.
• Durante mucho tiempo Alexander Graham Bell fue considerado el
inventor del teléfono, junto con Elisha Gray. Sin embargo, Bell no
fue el inventor de este aparato, sino solamente el primero en
patentarlo. Esto ocurrió en 1876. El 11 de junio de 2002 el Congreso
de Estados Unidos aprobó la resolución 269,que se reconocía que el
inventor del teléfono había sido Antonio Meucci, que lo llamó
teletrófono, y no Bell.1
• En 1871 Meucci solo pudo, por dificultades económicas, presentar
una breve descripción de su invento, pero no formalizar la patente
ante la Oficina de Patentes de Estados Unidos.

4. Alexander Graham Bell
Nació en Edimburgo, Escocia el 3 de marzo de1847 y murió en Beinn
Bhreagh, Canadá el 2 de agosto de 1922) fue un científico, inventor
y logopeda británico. Contribuyó al desarrollo de las
telecomunicaciones y a la tecnología de la aviación. Su padre, abuelo y
hermano estuvieron asociados con el trabajo en locución y discurso (su
madre y su esposa eran sordas), lo que influyó profundamente en el
trabajo de Bell, su investigación en la escucha y el habla y sus
experimentos con aparatos para el oído.1 2 Sus investigaciones le
llevaron a intentar conseguir la patente del teléfono en América,
obteniéndola en 1876,3aunque el aparato ya había sido desarrollado
anteriormente por el italiano Antonio Meucci, no siendo éste
reconocido como su inventor hasta el 11 de junio de 2002.

5. Evolución:
En lo que se refiere al propio aparato telefónico, se pueden señalar
varias cosas:
• La introducción del micrófono de carbón, que aumentaba de forma
considerable la potencia emitida, y por tanto el alcance máximo de
la comunicación.
• El dispositivo antilocal Luink, para evitar la perturbación en la
audición causada por el ruido ambiente del local donde está
instalado el teléfono.
• La marcación por pulsos mediante el denominado disco de marcar.
• La marcación por tonos multifrecuencia.
• La introducción del micrófono electret o electret, micrófono de
condensador, prácticamente usado en todos los aparatos
modernos, que mejora de forma considerable la calidad del sonido.

6. Funcionamiento:
• El teléfono convencional está formado por dos circuitos que funcionan
juntos: el circuito de conversación, que es la parte analógica, y el circuito
de marcación, que se encarga de la marcación y llamada.
• Tanto las señales de voz como las de marcación y llamada (señalización),
así como la alimentación, comparten el mismo par de hilos; a esto a veces
se le llama «señalización dentro de la banda (de voz)».
• La impedancia característica de la línea es 600 Ω. Lo más llamativo es que
las señales procedentes del teléfono hacia la central y las que se dirigen a
él desde ella viajan por esa misma línea de sólo dos hilos. Para poder
combinar en una misma línea dos señales (ondas electromagnéticas) que
viajen en sentidos opuestos y para luego poder separarlas se utiliza un
dispositivo llamado transformador híbrido o bobina híbrida, que no es
más que un acoplador de potencia (duplexor).

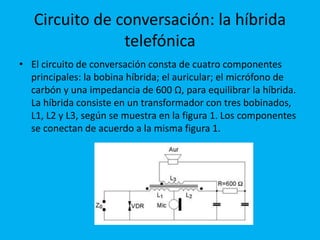

7. Circuito de conversación: la híbrida
telefónica
• El circuito de conversación consta de cuatro componentes
principales: la bobina híbrida; el auricular; el micrófono de
carbón y una impedancia de 600 Ω, para equilibrar la híbrida.
La híbrida consiste en un transformador con tres bobinados,
L1, L2 y L3, según se muestra en la figura 1. Los componentes
se conectan de acuerdo a la misma figura 1.

8. El timbre:
• El timbre o dispositivo de señalización es uno de los componentes más
básicos en un teléfono fijo. El objetivo del dispositivo es alertar al usuario
al recibir una llamada entrante. Anteriormente, los teléfonos fijos se
equipaban con una campana que producía un timbre tipo repiqueteo al
recibir una llamada. Hoy en día, el timbre en la mayoría de los teléfonos
consiste de un altavoz que produce una melodía digital o un tono
electrónico. En algunos casos, estas unidades incluyen incluso un foco LED
que se enciende a la par que el timbre, perfecto para alertar a las
personas con dificultades auditivas.
PARTES DE UN TELEFONO:

9. El marcador:
• Los teléfonos antiguos incluían un marcador rotatorio que al
girarse producía pulsos que interrumpían el flujo del circuito
telefónico. Estas interrupciones se contaban para determinar
el número marcado. El sistema de intercambio telefónico local
dirigiría entonces la llamada a la línea telefónica que tuviera
asignado el número marcado. Actualmente, este sistema
funciona de la misma manera. Los marcadores rotatorios se
han reemplazado por teclados e identificar el número
marcado se basa en tonos en vez de pulsos. Cada número en
el teclado tiene asignado un tono en específico.

10. El interruptor:
• Los teléfonos fijos vienen equipados con interruptores. En la
mayoría de las unidades, éstos se llaman interruptores de
gancho y se localizan donde descansa el auricular. Cuando se
presiona el interruptor, el circuito del teléfono se cierra.
Cuando se eleva, el circuito se abre, permitiendo al usuario
hacer o recibir una llamada, resultando ya sea en el tono de
marcación o la voz de quien llama. Hoy en día, muchas
unidades fijas usan un interruptor electrónico a falta de uno
de gancho.

11. El auricular:
• El auricular es la pieza del teléfono que se sostiene contra el
rostro, un extremo sobre la oreja y el otro sobre la boca. El
auricular consiste de un receptor interno que traduce señales
electrónicas en sonido que una persona pueda comprender.
Por el otro extremo del auricular está la bocina, que consiste
en el transmisor. Éste es realmente un micrófono que atrapa
ondas sonoras. El sonido se convierte entonces en señales
electrónicas y se envía a través de un intercambio con el otro
teléfono. Ambos componentes están conectados a una bobina
que previene retroalimentación y reduce el ruido ambiental.
