Fundamentos Electromagnéticos Felipe Quevedo

1. Universidad Politécnica Salesiana, Cuenca - Ecuador
Leyes Fundamentales Electromagnéticas
Felipe Quevedo Avila_lquevedo@est.ups.edu.ec
Resumen: Este documento mostrara primordial
para en el desarrollo del documento podemos apreciar
primeramente una breve descripción de las leyes
más importantes que entran en el estudio del
electromagnetismode una manera global, dándonos
a conocer el principio de funcionamiento del mismo.
Consecuentemente se procede a enunciar el análisis
del funcionamiento y análisis de las maquinas
eléctricas más comunes dentro de la industria
I. INTRODUCCION
La inducción electromagnética es el fenómeno
que origina la producción de una fuerza Fig.1Movimiento Ortogonal de un Conductor se
electromotriz, o voltaje, en un cuerpo que está observa a los puntales una Fuerza
sometido a la acción de un campo magnético
que puede variar. Cuando resulta que ese cuerpo
es un material conductor se produce lo que
llamaremos una corriente inducida.
Un conductor puede inducir una fem mediante
II. LEYES FUNDAMENTALES el movimiento relativo entre el conductor y el
campo magnético, Faraday descubrió que
A. Ley de Faraday cuando un conductor corta las líneas de flujo
magnético se produce una fem entre los
La Ley de inducción electromagnética de extremos de dicho conductor. Cuanto mas
Faraday”, establece que el voltaje inducido en rápido sea ese movimiento, tanto mas
un circuito cerrado es directamente proporcional pronunciada será la desviación de la aguja del
a la rigidez con que cambia en el tiempo el flujo galvanómetro. Cuando el conductor se mueve
magnético que atraviesa una superficie hacia arriba a través de las líneas de flujo se
cualquiera con el circuito como borde. puede hacer una observación similar, excepto
que en ese caso la corriente se invierte.
Donde es el campo eléctrico, es el
elemento infinitesimal del contorno C, es la
densidad de campo magnético y S es una
superficie arbitraria, cuyo borde es C.
Las direcciones del contorno C y de están
dadas por la regla de la mano derecha
La Ley de Faraday establece que la corriente
inducida en un circuito es directamente
proporcional a la rapidez con que cambia el
flujo magnético que lo atraviesa Fig.2Cuanto más rápido sea ese movimiento, tanto
mas pronunciada será la desviación de la aguja del
galvanómetro

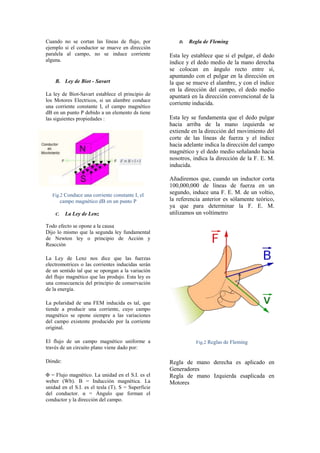

2. Cuando no se cortan las líneas de flujo, por D. Regla de Fleming
ejemplo si el conductor se mueve en dirección
paralela al campo, no se induce corriente Esta ley establece que si el pulgar, el dedo
alguna. índice y el dedo medio de la mano derecha
se colocan en ángulo recto entre sí,
apuntando con el pulgar en la dirección en
B. Ley de Biot - Savart la que se mueve el alambre, y con el índice
en la dirección del campo, el dedo medio
La ley de Biot-Savart establece el principio de apuntará en la dirección convencional de la
los Motores Electricos, si un alambre conduce
corriente inducida.
una corriente constante I, el campo magnético
dB en un punto P debido a un elemento ds tiene
las siguientes propiedades : Esta ley se fundamenta que el dedo pulgar
hacia arriba de la mano izquierda se
extiende en la dirección del movimiento del
corte de las líneas de fuerza y el índice
hacia adelante indica la dirección del campo
magnético y el dedo medio señalando hacia
nosotros, indica la dirección de la F. E. M.
inducida.
Añadiremos que, cuando un inductor corta
100,000,000 de líneas de fuerza en un
Fig.2 Conduce una corriente constante I, el
segundo, induce una F. E. M. de un voltio,
campo magnético dB en un punto P la referencia anterior es sólamente teórico,
ya que para determinar la F. E. M.
C. La Ley de Lenz utilizamos un voltímetro
Todo efecto se opone a la causa
Dijo lo mismo que la segunda ley fundamental
de Newton ley o principio de Acción y
Reacción
La Ley de Lenz nos dice que las fuerzas
electromotrices o las corrientes inducidas serán
de un sentido tal que se opongan a la variación
del flujo magnético que las produjo. Esta ley es
una consecuencia del principio de conservación
de la energía.
La polaridad de una FEM inducida es tal, que
tiende a producir una corriente, cuyo campo
magnético se opone siempre a las variaciones
del campo existente producido por la corriente
original.
El flujo de un campo magnético uniforme a Fig.2 Reglas de Fleming
través de un circuito plano viene dado por:
Dónde: Regla de mano derecha es aplicado en
Generadores
Φ = Flujo magnético. La unidad en el S.I. es el Regla de mano Izquierda esaplicada en
weber (Wb). B = Inducción magnética. La Motores
unidad en el S.I. es el tesla (T). S = Superficie
del conductor. α = Ángulo que forman el
conductor y la dirección del campo.

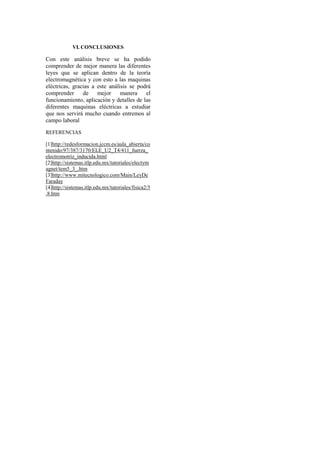

3. VI. CONCLUSIONES
Con este análisis breve se ha podido
comprender de mejor manera las diferentes
leyes que se aplican dentro de la teoría
electromagnética y con esto a las maquinas
eléctricas, gracias a este análisis se podrá
comprender de mejor manera el
funcionamiento, aplicación y detalles de las
diferentes maquinas eléctricas a estudiar
que nos servirá mucho cuando entremos al
campo laboral
REFERENCIAS
[1]http://redesformacion.jccm.es/aula_abierta/co
ntenido/97/387/3170/ELE_U2_T4/411_fuerza_
electromotriz_inducida.html
[2]http://sistemas.itlp.edu.mx/tutoriales/electym
agnet/tem5_3_.htm
[3]http://www.mitecnologico.com/Main/LeyDe
Faraday
[4]http://sistemas.itlp.edu.mx/tutoriales/fisica2/5
.8.htm
