El documento resume los principios fundamentales de la inducción magnética. Explica que la ley de Lenz establece que una corriente inducida se genera en un conductor para oponerse al cambio de flujo magnético que la causa. La ley de Faraday establece que un cambio en el flujo magnético a través de un circuito induce una fuerza electromotriz en él. También define la autoinductancia como la constante de proporcionalidad entre la fuerza electromotriz inducida y la velocidad del cambio de corriente en un circuito

1. FLUJO
MAGNÉTICO
Cuarto Medio
1

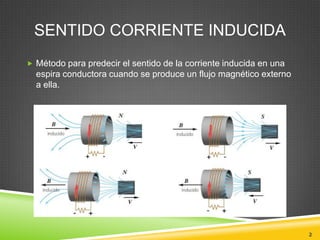

2. SENTIDO CORRIENTE INDUCIDA
 Método para predecir el sentido de la corriente inducida en una
espira conductora cuando se produce un flujo magnético externo
a ella.
2

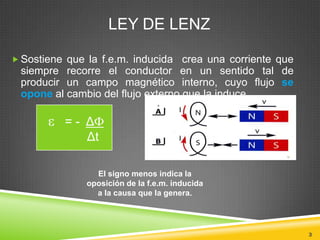

3. LEY DE LENZ
 Sostiene que la f.e.m. inducida crea una corriente que
siempre recorre el conductor en un sentido tal de
producir un campo magnético interno, cuyo flujo se
opone al cambio del flujo externo que la induce.
=- Δ
Δt
El signo menos indica la
oposición de la f.e.m. inducida
a la causa que la genera.
3

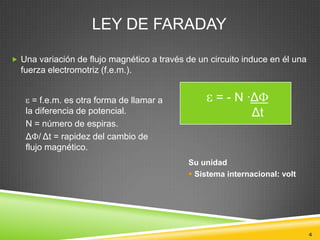

4. LEY DE FARADAY
 Una variación de flujo magnético a través de un circuito induce en él una
fuerza electromotriz (f.e.m.).
= f.e.m. es otra forma de llamar a = - N ·Δ
la diferencia de potencial. Δt
N = número de espiras.
Δ / Δt = rapidez del cambio de
flujo magnético.
Su unidad
 Sistema internacional: volt
4

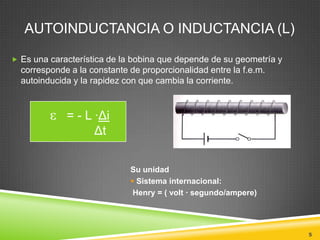

5. AUTOINDUCTANCIA O INDUCTANCIA (L)
 Es una característica de la bobina que depende de su geometría y
corresponde a la constante de proporcionalidad entre la f.e.m.
autoinducida y la rapidez con que cambia la corriente.
= - L ·Δi
Δt
Su unidad
 Sistema internacional:
Henry = ( volt · segundo/ampere)
5

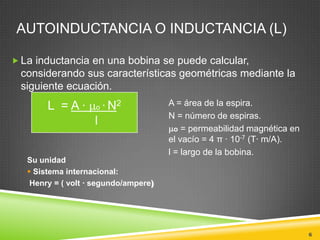

6. AUTOINDUCTANCIA O INDUCTANCIA (L)
 La inductancia en una bobina se puede calcular,
considerando sus características geométricas mediante la
siguiente ecuación.
L =A· o · N2 A = área de la espira.
N = número de espiras.
l
o = permeabilidad magnética en
el vacío = 4 π · 10-7 (T· m/A).
l = largo de la bobina.
Su unidad
 Sistema internacional:
Henry = ( volt · segundo/ampere)
6

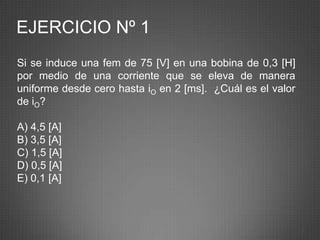

7. EJERCICIO Nº 1
Si se induce una fem de 75 [V] en una bobina de 0,3 [H]
por medio de una corriente que se eleva de manera
uniforme desde cero hasta iO en 2 [ms]. ¿Cuál es el valor
de iO?
A) 4,5 [A]
B) 3,5 [A]
C) 1,5 [A]
D) 0,5 [A]
E) 0,1 [A]
7

8. INDUCCIÓN MUTUA
 De la segunda experiencia de Faraday se obtiene que una variación de
la intensidad de corriente I1 en el primer circuito provoca una variación
del flujo 2 en el segundo circuito y la aparición de una fem inducida en
éste. La variación de intensidad I2 que se produce en el segundo circuito
origina, a su vez, una fem inducida en el primero. La constante de
proporcionalidad M entre ambos circuitos es igual y se le llama
inductancia mutua.
8

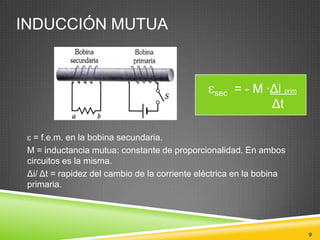

9. INDUCCIÓN MUTUA
sec = - M ·Δi prim
Δt
= f.e.m. en la bobina secundaria.
M = inductancia mutua: constante de proporcionalidad. En ambos
circuitos es la misma.
Δi/ Δt = rapidez del cambio de la corriente eléctrica en la bobina
primaria.
9
