Generación electrica
- 1. FUNDACIÓN UNIVERSITARIA LUISAMIGÓ Beatriz Velásquez

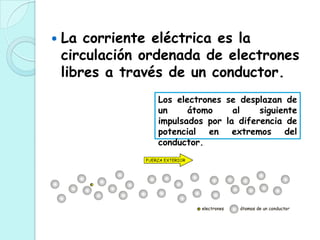

- 2. La corriente eléctricaes la circulación ordenada de electrones libres a través de un conductor. Los electrones se desplazan de un átomo al siguiente impulsados por la diferencia de potencial en extremos del conductor.

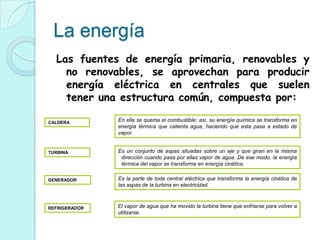

- 3. La energía Las fuentesde energía primaria, renovables y no renovables, se aprovechan para producir energía eléctrica en centrales que suelen tener una estructura común, compuesta por: CALDERA En ella se quema el combustible; así, su energía química se transforma en energía térmica que calienta agua, haciendo que esta pasa a estado de vapor. TURBINA Es un conjunto de aspas situadas sobre un eje y que giran en la misma dirección cuando pasa por ellas vapor de agua. De ese modo, la energía térmica del vapor se transforma en energía cinética. GENERADOR Es la parte de toda central eléctrica que transforma la energía cinética de las aspas de la turbina en electricidad. REFRIGERADOR El vapor de agua que ha movido la turbina tiene que enfriarse para volver a utilizarse.
- 4. Es la queproviene del sol y se transfiere a la superficie terrestre pudiendo ser aprovechada en aplicaciones térmicas (para producir calor) y fotovoltaicas (para generar electricidad) Dos formas: Convierte la radiación solar en calor para calentamiento de agua y secado de granos Generación directa de electricidad a partir de la luz del Sol

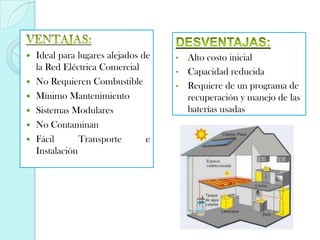

- 5. Ideal para lugaresalejados de la Red Eléctrica Comercial No Requieren Combustible Mínimo Mantenimiento Sistemas Modulares No Contaminan Fácil Transporte e Instalación Alto costo inicial • Capacidad reducida • Requiere de un programa de recuperación y manejo de las baterías usadas •
- 6. Esquema de funcionamientode una central hidroeléctrica Utilización del agua que corre por la superficie de la tierra. La forma usual de aprovechamiento es la conversión del potencial gravitacional del agua en energía de presión, ya sea captando el agua en una tubería de presión o bien reteniendo la corriente por medio de una cortina construida en el cauce del río, para luego ser transformada en una corriente eléctrica Embalse Línea de transmisión Compuerta Generador Presa Transformador Turbina
- 7. Energía obtenida a partirde la fuerza y velocidad del viento Generador Las centrales eólicas aprovechan la energía del viento para producir electricidad; presenta inconvenientes, como un impacto visual negativo y la interferencia con las rutas de aves migratorias; además, se ve afectada por las condiciones meteorológicas. Pala del rotor, generalmente construida en fibra de vidrio Soporte o torre
- 8. Se reduce ladependencia de combustibles fósiles y los niveles de emisiones contaminantes, asociados a su consumo, se reducen proporcionalmente a la generación con energía eólica. El tiempo de construcción es menor con respecto a otras opciones energéticas. Son plantas modulares, convenientes cuando se requiere tiempo de respuesta de crecimiento rápido.
- 9. Esquema de funcionamientode una central geotérmica Es la energía que aprovecha el calor almacenado en el interior de la tierra. Línea de transmisión Turbina Cambiador de calor Generador Lluvia Bomba Circulación de agua Bombas Agua caliente Agua fría Condensado r Bomba Torre de refrigeración Terreno impermeable Fuente de calor Las centrales geotérmicas se pueden aprovechar, tan solo, en zonas donde las manifestaciones geotérmicas, como géiseres y volcanes, sean más superficiales; así, su uso está muy poco extendido.
- 10. Las centrales nuclearesfuncionan de un modo similar al de una central térmica, pero aquí su combustibles es uranio, que, tras una reacción nuclear, desprende una gran cantidad de energía. Su ventaja es que no emiten gases contaminantes y producen una energía barata; el inconveniente, la generación de residuos nucleares letales para los seres vivos. Esquema de funcionamiento de una central nuclear Edificio de contención Línea de transmisión Torre de refrigeración Reacto r Vapor Barras de control Generador de vapor Agu a Turbinas Generado r Transformado r

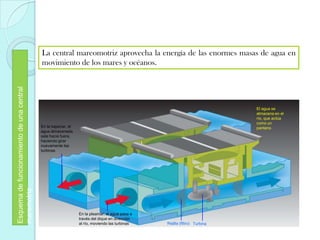

- 11. Esquema de funcionamientode una central maremotriz La central mareomotriz aprovecha la energía de las enormes masas de agua en movimiento de los mares y océanos. El agua se almacena en el río, que actúa como un pantano En la bajamar, el agua almacenada sale hacia fuera, haciendo girar nuevamente las turbinas En la pleamar, al agua pasa a través del dique en dirección al río, moviendo las turbinas Rejilla (filtro) Turbina
- 12. Parque de generación Planta de generació n Red de transporte(200 kV-400 kV) Consumo industrial (132 kV-12,5 kV) Subestación de distribución Centro de control eléctrico Consumo doméstico (220 V380 V) Una línea de transporte de energía eléctrica o línea de alta tensión es el medio físico mediante el cual se realiza la transmisión de la energía eléctrica a grandes distancias. Está constituida por un elemento conductor, usualmente cables de cobre o aluminio, y por elementos de soporte, que son las torres de alta tensión.
