Gráficos con spss

UNIVERSIDAD AUTÓNOMA DE NAYARITUNIVERSIDAD AUTÓNOMA DE NAYARIT
AREA DE CIENCIAS SOCIALES Y HUMANIDADESAREA DE CIENCIAS SOCIALES Y HUMANIDADES
LIC. EN CIENCIA POLÍTICALIC. EN CIENCIA POLÍTICA
TALLER DE SPSSTALLER DE SPSS
GRÁFICAS CON SPSSGRÁFICAS CON SPSS
Mayo de 2013.Mayo de 2013.

Gráficas con SPSS
Ilych Antonio Ramos Guardado | Mayo de 2013.
Los datos para las gráficas

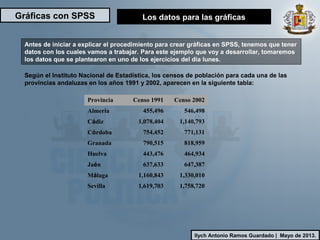

Antes de iniciar a explicar el procedimiento para crear gráficas en SPSS, tenemos que tener
datos con los cuales vamos a trabajar. Para este ejemplo que voy a desarrollar, tomaremos
los datos que se plantearon en uno de los ejercicios del día lunes.
Según el Instituto Nacional de Estadística, los censos de población para cada una de las
provincias andaluzas en los años 1991 y 2002, aparecen en la siguiente tabla:
Provincia Censo 1991 Censo 2002
Almería 455,496 546,498
Cádiz 1,078,404 1,140,793
Córdoba 754,452 771,131
Granada 790,515 818,959
Huelva 443,476 464,934
Jaén 637,633 647,387
Málaga 1,160,843 1,330,010
Sevilla 1,619,703 1,758,720

Gráficas con SPSS

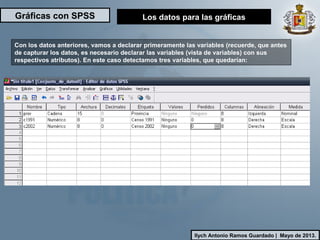

Con los datos anteriores, vamos a declarar primeramente las variables (recuerde, que antes
de capturar los datos, es necesario declarar las variables (vista de variables) con sus
respectivos atributos). En este caso detectamos tres variables, que quedarían:

Gráficas con SPSS

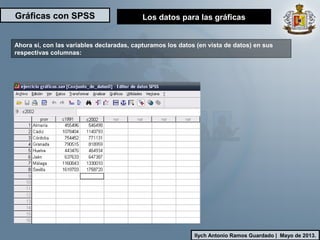

Ahora si, con las variables declaradas, capturamos los datos (en vista de datos) en sus
respectivas columnas:

Gráficas con SPSS

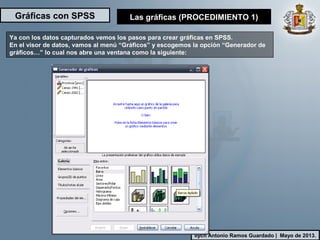

Ya con los datos capturados vemos los pasos para crear gráficas en SPSS.
En el visor de datos, vamos al menú “Gráficos” y escogemos la opción “Generador de
gráficos…” lo cual nos abre una ventana como la siguiente:
Las gráficas (PROCEDIMIENTO 1)

Gráficas con SPSS

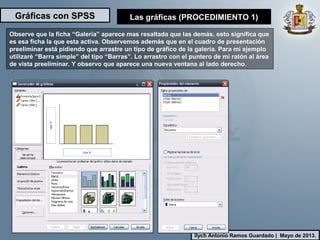

Observe que la ficha “Galería” aparece mas resaltada que las demás, esto significa que
es esa ficha la que esta activa. Observemos además que en el cuadro de presentación
preeliminar está pidiendo que arrastre un tipo de gráfico de la galería. Para mi ejemplo
utilizaré “Barra simple” del tipo “Barras”. Lo arrastro con el puntero de mi ratón al área
de vista preeliminar. Y observo que aparece una nueva ventana al lado derecho.

Gráficas con SPSS

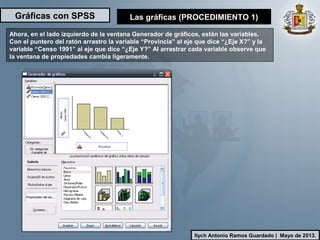

Ahora, en el lado izquierdo de la ventana Generador de gráficos, están las variables.
Con el puntero del ratón arrastro la variable “Provincia” al eje que dice “¿Eje X?” y la
variable “Censo 1991” al eje que dice “¿Eje Y?” Al arrastrar cada variable observe que
la ventana de propiedades cambia ligeramente.

Gráficas con SPSS
En la ventana propiedades, usted puede cambiar las propiedades de valores para cada
una de las variables. En mi caso selecciono donde dice “Barra 1” y abajo en
“Estadístico” observo que dice “Media”, lo cambio por “Valor”. Esto quiere decir que le
estoy indicando al programa que la barra esté presentada por valores y no por media.

Gráficas con SPSS

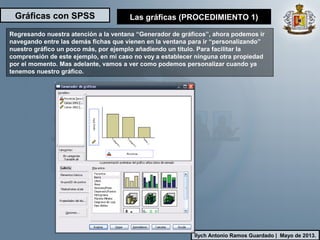

Regresando nuestra atención a la ventana “Generador de gráficos”, ahora podemos ir
navegando entre las demás fichas que vienen en la ventana para ir “personalizando”
nuestro gráfico un poco más, por ejemplo añadiendo un título. Para facilitar la
comprensión de este ejemplo, en mi caso no voy a establecer ninguna otra propiedad
por el momento. Mas adelante, vamos a ver como podemos personalizar cuando ya
tenemos nuestro gráfico.

Gráficas con SPSS

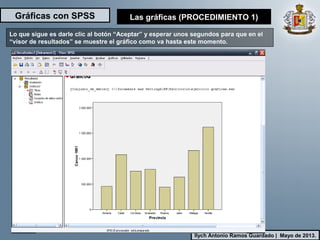

Lo que sigue es darle clic al botón “Aceptar” y esperar unos segundos para que en el
“visor de resultados” se muestre el gráfico como va hasta este momento.

Gráficas con SPSS
El segundo procedimiento para crear una gráfica en spss no varía demasiado en sus
fundamentos del anterior. Valga aclarar que este procedimiento era el utilizado en
versiones como la 10 y anteriores de este programa.
Iniciamos el procedimiento desde el menú “Gráficos” pero ahora escogemos la opción
“cuadro de diálogos antiguos” y observamos que ahí aparece un nuevo submenú con
las opciones para escoger ya el tipo de gráfica a desarrollar. En mi caso voy a escoger
el tipo “Líneas”.

Gráficas con SPSS

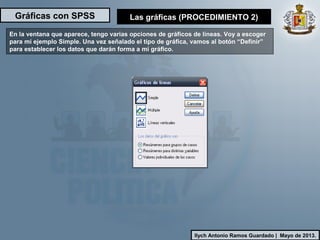

En la ventana que aparece, tengo varias opciones de gráficos de líneas. Voy a escoger
para mi ejemplo Simple. Una vez señalado el tipo de gráfica, vamos al botón “Definir”
para establecer los datos que darán forma a mi gráfico.

Gráficas con SPSS

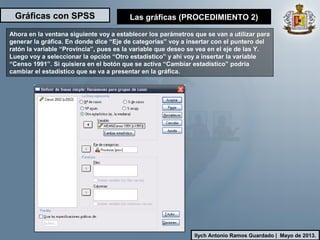

Ahora en la ventana siguiente voy a establecer los parámetros que se van a utilizar para
generar la gráfica. En donde dice “Eje de categorías” voy a insertar con el puntero del
ratón la variable “Provincia”, pues es la variable que deseo se vea en el eje de las Y.
Luego voy a seleccionar la opción “Otro estadístico” y ahí voy a insertar la variable
“Censo 1991”. Si quisiera en el botón que se activa “Cambiar estadístico” podría
cambiar el estadístico que se va a presentar en la gráfica.

Gráficas con SPSS
Finalmente, acepto y observo el resultado hasta este momento.

Gráficas con SPSS

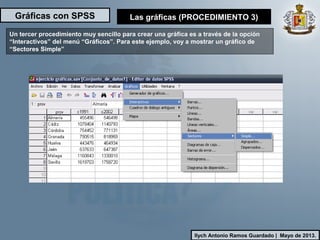

Un tercer procedimiento muy sencillo para crear una gráfica es a través de la opción
“Interactivos” del menú “Gráficos”. Para este ejemplo, voy a mostrar un gráfico de
“Sectores Simple”

Gráficas con SPSS

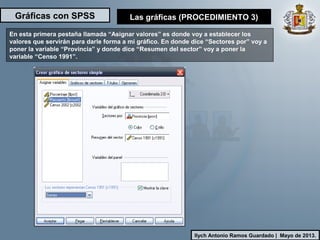

En esta primera pestaña llamada “Asignar valores” es donde voy a establecer los
valores que servirán para darle forma a mi gráfico. En donde dice “Sectores por” voy a
poner la variable “Provincia” y donde dice “Resumen del sector” voy a poner la
variable “Censo 1991”.

Gráficas con SPSS

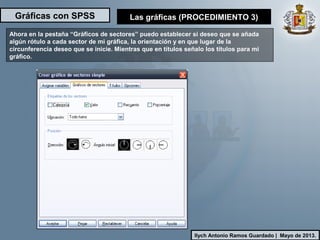

Ahora en la pestaña “Gráficos de sectores” puedo establecer si deseo que se añada
algún rótulo a cada sector de mi gráfica, la orientación y en que lugar de la
circunferencia deseo que se inicie. Mientras que en títulos señalo los títulos para mi
gráfico.

Gráficas con SPSS

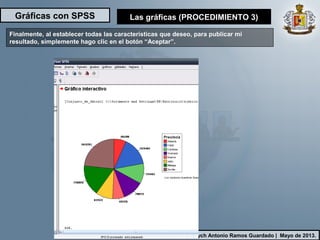

Finalmente, al establecer todas las características que deseo, para publicar mi
resultado, simplemente hago clic en el botón “Aceptar”.

Gráficas con SPSS

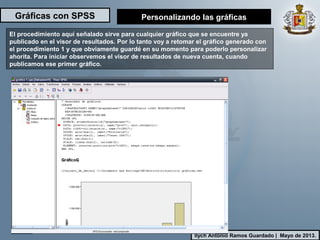

El procedimiento aquí señalado sirve para cualquier gráfico que se encuentre ya
publicado en el visor de resultados. Por lo tanto voy a retomar el gráfico generado con
el procedimiento 1 y que obviamente guardé en su momento para poderlo personalizar
ahorita. Para iniciar observemos el visor de resultados de nueva cuenta, cuando
publicamos ese primer gráfico.
Personalizando las gráficas

Gráficas con SPSS

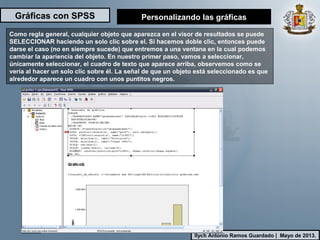

Como regla general, cualquier objeto que aparezca en el visor de resultados se puede
SELECCIONAR haciendo un solo clic sobre el. Si hacemos doble clic, entonces puede
darse el caso (no en siempre sucede) que entremos a una ventana en la cual podemos
cambiar la apariencia del objeto. En nuestro primer paso, vamos a seleccionar,
únicamente seleccionar, el cuadro de texto que aparece arriba, observemos como se
vería al hacer un solo clic sobre él. La señal de que un objeto está seleccionado es que
alrededor aparece un cuadro con unos puntitos negros.

Gráficas con SPSS

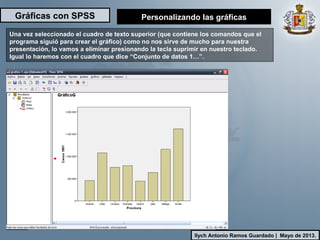

Una vez seleccionado el cuadro de texto superior (que contiene los comandos que el
programa siguió para crear el gráfico) como no nos sirve de mucho para nuestra
presentación, lo vamos a eliminar presionando la tecla suprimir en nuestro teclado.
Igual lo haremos con el cuadro que dice “Conjunto de datos 1…”.

Gráficas con SPSS

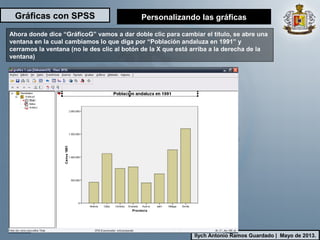

Ahora donde dice “GráficoG” vamos a dar doble clic para cambiar el título, se abre una
ventana en la cual cambiamos lo que diga por “Población andaluza en 1991” y
cerramos la ventana (no le des clic al botón de la X que está arriba a la derecha de la
ventana)

Gráficas con SPSS

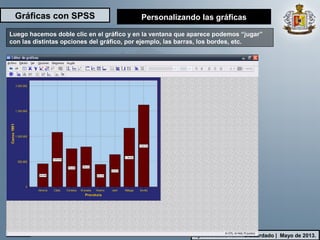

Luego hacemos doble clic en el gráfico y en la ventana que aparece podemos “jugar”
con las distintas opciones del gráfico, por ejemplo, las barras, los bordes, etc.

Gráficas con SPSS

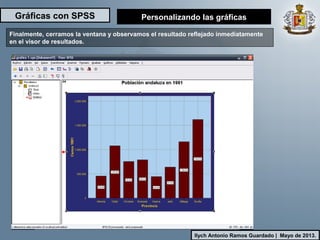

Finalmente, cerramos la ventana y observamos el resultado reflejado inmediatamente
en el visor de resultados.

Gráficas con SPSS
Cruce de variables utilizando gráficas
Esta aplicación del SPSS indudablemente ayuda a analizar cómo se comportan los
datos de dos o más variables de un archivo.
Para ejemplificar lo anterior, supongamos los siguientes datos de un nuevo archivo de
SPSS
Sexo Lugar de origen Opinión sobre la pena de muerte
Masculino Nayarit A favor
Femenino Jalisco A favor
Femenino Nayarit En contra
Femenino Nayarit Indiferente
Masculino Jalisco En contra
Masculino Nayarit En contra
Femenino Jalisco Indiferente
Masculino Jalisco A favor
Femenino Jalisco En contra
Masculino Jalisco En contra
Femenino Jalisco Indiferente
Masculino Nayarit Indiferente
Femenino Nayarit A favor

Gráficas con SPSS

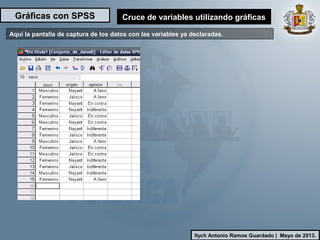

Aquí la pantalla de captura de los datos con las variables ya declaradas.

Gráficas con SPSS

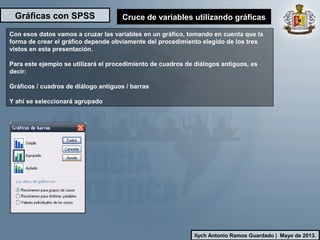

Con esos datos vamos a cruzar las variables en un gráfico, tomando en cuenta que la
forma de crear el gráfico depende obviamente del procedimiento elegido de los tres
vistos en esta presentación.
Para este ejemplo se utilizará el procedimiento de cuadros de diálogos antiguos, es
decir:
Gráficos / cuadros de diálogo antiguos / barras
Y ahí se seleccionará agrupado

Gráficas con SPSS

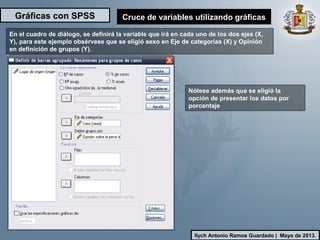

En el cuadro de diálogo, se definirá la variable que irá en cada uno de los dos ejes (X,
Y), para este ejemplo obsérvese que se eligió sexo en Eje de categorías (X) y Opinión
en definición de grupos (Y).
Nótese además que se eligió la
opción de presentar los datos por
porcentaje

Gráficas con SPSS

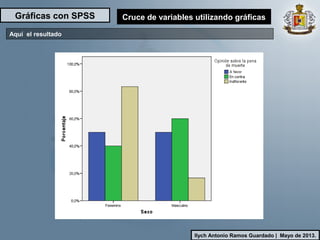

Aquí el resultado

Gráficas con SPSS

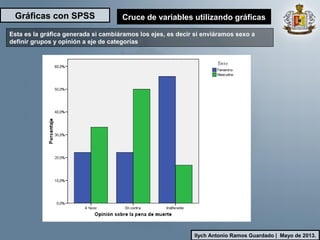

Esta es la gráfica generada si cambiáramos los ejes, es decir si enviáramos sexo a
definir grupos y opinión a eje de categorías

Gráficas con SPSS

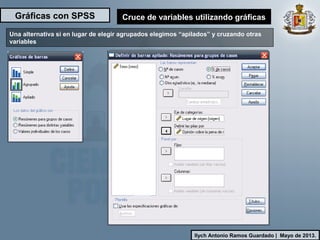

Una alternativa si en lugar de elegir agrupados elegimos “apilados” y cruzando otras
variables

Gráficas con SPSS

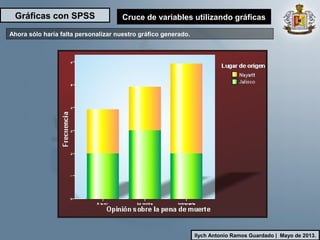

Ahora sólo haría falta personalizar nuestro gráfico generado.
