INTRODUCCIÓN
El módulo de trabajo está diseñado para ser un documento de consulta complementario y de
reforzamiento al desarrollo de la temática en el aula, este material de consulta le permite al estudiante
revisar y reforzar los conocimientos y procedimientos que se trabajaron en clase, e incluso puede
adelantarse hacia algunos temas y mejorar su participación en las clases presenciales.
No se requiere requisitos para el estudio de este módulo, solo disposición y tiempo. Toda la
temática está organizada en bloques temáticos que empiezan desde lo más esencial hasta lo más
complementario.
El propósito del presente módulo es proveerle al estudiante de soporte de auto estudio y
reforzamiento para el desarrollo de las competencias relacionadas con el manejo y uso de los
programas informáticos.
De tal manera que, el módulo está dividido en sesiones y cada una presenta sus respectivas
actividades, actividades que el alumno debe desarrollar como mínimo.
La organización de este módulo va acorde con el desarrollo temático que se hace en el aula,
con una secuencia de enseñanza y aprendizaje gradual de lo simple a lo complejo y de lo complejo o
unidad textual a la unidad particular de estructura. Esto requiere del estudiante una regularidad en su
asistencia, para lo cual el módulo resulta siendo una alternativa a las inasistencias a las clases, claro
está que esto depende del nivel de discernimiento que tenga cada estudiante; en algunos casos el
módulo puede ser entendido y trabajado sin mayor necesidad de tutoría presencial, pero en la gran

Página

2

mayoría, su efectividad es más óptima con la asistencia presencial.

Email: levironald4@gmail.com

Sitio web: www.educatics.milaulas.com

IESPP. “José Santos Chocano”

Centro de Capacitación y Actualización Profesional

VISIÓN Y MISIÓN INSTITUCIONAL

VISIÓN
Aspiramos al 2017 ser una Institución renovada y moderna al
servicio de la población estudiantil basada en un modelo de
gestión para resultados y un sistema interactivo de comunicación
e información con predominancia de lo digital. Una Institución
caracterizada por la transparencia, eficiencia y eficacia que
promueve

el

desarrollo

integral

de

las

competencias

profesionales y humanas necesarias para la convivencia e
integración en una sociedad global, competitiva y compleja.

MISIÓN

El Instituto de Educación Superior “José Santos Chocano”
forma profesores competentes en Educación Básica Regular
así como a niños y adolescentes para su incursión en el
mundo laboral, académico y social mediante un sistema de
enseñanza de calidad acorde a las exigencias y estándares del
Sistema de Evaluación, Acreditación y Certificación de la

Página

3

Calidad de la Educación del sistema educativo peruano.

Sitio web: www.iesppjsch.edu.pe

Email: ispp_jsch@hotmail.com



CorelDRAW es un programa de dibujo vectorial que facilita la creación de
ilustraciones profesionales: desde simples logotipos a complejas ilustraciones técnicas.
Proporciona una variedad de herramientas y efectos que te permiten trabajar de manera
eficiente para producir gráficos de alta calidad. Asimismo, te permite enviar una ilustración a
un servicio de filmación para su impresión o para la publicación de un documento en
Internet.

Al arrancar CorelDRAW X5 aparece una pantalla inicial como ésta, vamos a ver
sus componentes fundamentales. Así conoceremos los nombres de los diferentes elementos
y será más fácil entender el resto del curso.
La pantalla que se muestra a continuación (y en general todas las de este curso)
puede no coincidir exactamente con la que ves en tu ordenador, ya que cada usuario puede
decidir qué elementos quiere que se vean en cada momento, como veremos más adelante.

En la pantalla inicial observas una gran porción blanca de la pantalla: esa es
la ventana de dibujo. El rectángulo del centro con la sombra proyectada, representa
la página de dibujo. Normalmente sólo se imprime la parte del dibujo que queda incluida en
la página de dibujo. Puedes utilizar el resto del espacio de la ventana de dibujo,
denominado mesa de trabajo, para mantener a mano las herramientas y los elementos que

Página

4

utilizarás mientras dibujas.



1
2
3
4

1.___________________________

2.___________________________

6

3.___________________________

9
6

4.___________________________

7.___________________________
8.___________________________

7
6

8
6

5

5

6.___________________________

Página

5.___________________________

Sesión 1
Trabajando con la
herramienta Texto
En CorelDraw se puede crear
diversos tipos de textos tanto
artísticos como de tipo párrafo.

Texto artístico:

Herramienta
Texto

Para agregar un texto artístico

Página

6

solamente tiene Ud. Que elegir la herramienta texto
presionando clic sobre esta y luego clic sobre el
documento de CorelDraw y escribir el texto.


Texto de párrafo:


Para agregar un texto de tipo párrafo Ud. Debe

seleccionar la herramienta texto presionando clic sobre esta y luego clic y arrastre
sobre el documento de CorelDraw formando un rectángulo y escriba el texto.

Convertir párrafo en Columnas
1.
2.
3.
4.
5.

Seleccione el párrafo.
Clic en el menú texto.
Clic en el sub menú columnas.
Elige el número de columnas.
Clic en aceptar.

4

Convertir Letra capitular
1.
2.
3.
4.
5.
6.

Seleccione el párrafo.
Clic en el menú texto.
Clic en el sub menú capitular.
Active la opción Usar Capitular.
Elija el número de líneas que debe ocupar.
Clic en aceptar.

4
5

Página

7

6




Página

8






Sesión 2
Transformando textos.
En CorelDraw se puede crear
diversos tipos de textos artísticos.

Texto a curvas:

Para crear texto a curvas siga

la secuencia de la siguiente infografía.

1.Dibuja un círculo o cualquier otra forma
sobre la cual quieres escribir texto.
2.Acerca el puntero de Mouse hasta que
muestre la siguiente forma.
Y luego
escriba el texto.
SEPARAR TEXTO.
1. Para separar el texto del objeto,
cliquee afuera de la selección.
2. Cliquee de nuevo en el objeto con el
texto.
3. Vaya al menú organizar.
4. Cliquee sobre separar texto. O
presiona Control + K


Página

9

4




Agregando extrusión:

siga los siguientes pasos

de la infografía.

1

1. Elija la herramienta extrusión.
2. Presione clic en el texto y arrastre. Hacia arriba, abajo,
izquierda o derecha.
3. Vaya a la propiedad color de extrusión y elija usar sombra de
color.
4. Elija el primer color y luego el segundo color.

3
3
4

2

Agregando Sombra: siga los siguientes pasos.

Página

10

1. Elija la herramienta sombra.
2. Presione clic en el texto y arrastre. Hacia arriba, abajo, izquierda o derecha.
3. Configure las propiedades de acuerdo a la necesidad del diseño.





Sesión 3
Rellenos de color.
CorelDraw es una herramienta que permite la aplicación de rellenos muy
diversos y dinámicos a nuestros proyectos de diseño, de tal manera que el usuario
solamente debe aplicar su creatividad y habilidad para seleccionar los colores.

Recuerda:

el relleno puede aplicarse a

textos y formas que el usuario cree en CorelDraw.
Existen varios estilos de rellenos:
1.Relleno uniforme: Un solo color.
2.Relleno degradado: combina 2 o más colores.
3. Relleno de patrón: rellena con un patrón de color.
4. Relleno de textura.
5. Relleno PostScript.
6. Sin relleno.

Cómo aplicar rellenos:
1. Seleccione el texto u
forma al cual desea
aplicar relleno.
2. Elige el tipo de relleno
que deseas aplicar.

Página

11

Guíate de la siguiente
infografía.





Relleno de tipo malla:

Ejemplo

Este tipo de relleno permite crear rellenos de tipo malla
agregando y eliminando puntos de colores.

Recuerda:

para agregar nuevos puntos, solamente

Página

12

presiona doble clic y elige un color.





Sesión 4
Creando logotipos aplicando la
herramienta forma y otras.
La herramienta forma permite añadir, eliminar y manipular nodos dentro de una
forma o imagen.

1. Primero dibuja un círculo.
2. Luego activa la propiedad sector circular.
3. Luego selecciona la herramienta forma.

Debe quedar así, luego presione clic derecho y
elige la opción convertir a curvas.

Clic y arrastra hasta que
quede en medio círculo.

Recuerda:

Página

13

Primero tienes que eliminar el nodo que
se crea en el centro del círculo. Presiona
clic derecho y elige eliminar, pero esto
debe hacerlo con la herramienta forma.





Iniciando el proceso:
Una vez eliminado el nodo, ahora
presiona clic derecho sobre la línea del
radio del círculo y se debe mostrar las
opciones del gráfico, elija la opción a
curva.

Página

14

Jala de las flechas para ir
creando las curvas como se
muestra en la imagen.





Sesión 5
Creando un calendario con macros.
Para crear un calendario en CorelDraw lo vamos a realizar mediante una macro
llamada CalendarWizard. Siga la secuencia que se visualiza en la siguiente
infografía.

1. Configura

el tamaño del
papel sobre el cual quieres
crear el calendario.

2. Elige el menú Herramientas.
3. Elige el sub menú Macros.
4. Luego elija Ejecutar Macros

En la ventana que se muestra seleccionar

Elige CalendarWizard

Ejecutar

Página

15

Elige CalendarWizard

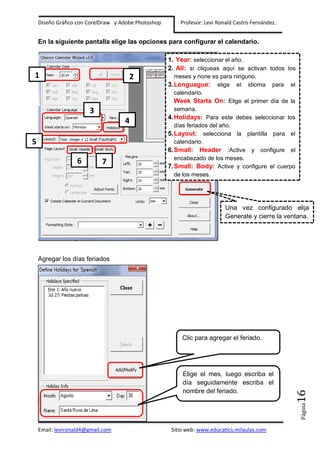

En la siguiente pantalla elige las opciones para configurar el calendario.
1. Year: seleccionar el año.
2. All: si cliqueas aquí se activan todos los

1

2

3
4

5
6

7

meses y none es para ninguno.
3.Lenguague: elige el idioma para el
calendario.
Week Starts On: Elige el primer día de la
semana.
4.Holidays: Para este debes seleccionar los
días feriados del año.
5.Layout: selecciona la plantilla para el
calendario.
6.Small: Header :Active y configure el
encabezado de los meses.
7.Small: Body: Active y configure el cuerpo
de los meses.

Una vez configurado elija
Generate y cierre la ventana.

Agregar los días feriados

Página

Elige el mes, luego escriba el
día seguidamente escriba el
nombre del feriado.

16

Clic para agregar el feriado.



Sesión 6

Trabajando con imágenes.
EFECTOS POWERCLIP
Los efectos de tipo PowerClip permiten adaptar imágenes dentro de formas o textos
artísticos de tal manera que se adapten a ellas.

¿Cómo hacerlo?

Página

18

1. Coloque una imagen, luego una forma encima o detrás de la imagen.
2. Ahora tienes que asegurarte que esté seleccionado la imagen.
Porque es la que queremos meter dentro de la forma.
3. Clic en el menú efectos.
4. Clic en PowerClip. Clic en situar dentro del contenedor.
5. Luego clic en la forma con el puntero del mouse.



El resultado debe ser el siguiente.

Agregando Perspectiva
Este efecto puede aplicarse a imágenes, formas y texto.

¿Cómo hacerlo?
1. Seleccione el objeto (texto, imagen o forma.
2. Clic en el menú efectos.
3. Clic en Añadir Perspectiva.

Página

19

Ahora solamente tienes que
manipular los puntos de
selección.





Sesión 7
Dar forma a objetos
Soldar objetos
Puedes obtener cualquier forma que desees soldando dos o varios objetos. Para ello debes
seleccionar los objetos que quieres soldar. Luego haz clic en el menú Organizar, selecciona Dar
Forma y allí tienes la opción Soldar.

Recortar objetos
Puedes obtener cualquier forma que surja recortando dos objetos. Para ello debes seleccionar los
objetos que quieres recortar. Luego haz clic en el menú Organizar, selecciona Dar Forma y allí tienes
la opción Recortar.
PRIMERO DEBES DE ACTIVAR EL PANEL DE OPCIONES.
Para eso sigue la secuencia de la siguiente infografía.

1

Página

20

2





PANEL DE OPCIONES.

PASOS PARA SOLDAR O RECORTAR.
1. Seleccione solamente el objeto que desea soldar o recortar con otro.
2. Active del menú la opción soldar o recortar.
3. Presione clic en el botón Soldar a o Recortar a.
4. Clic con el mouse sobre el objeto
destino el que no ha seleccionado.

Al final debe quedar así:

Página

21

Ejercicios de aplicación:





Sesión 8

Configuración de impresión y
exportar.
Exportar a formatos .pdf e
imagen.

1

Los proyectos de CorelDraw se pueden
exportar a diversos formatos para
publicarlos o empaquetarlos.

2

3

4

Página

6

22

5





Impresión
La impresión en CorelDraw se realiza igual que se hace en los programas de Ms
Word u otros.

Página

23

Active la opción de imprimir desde el menú archivo.



Prácticas de extensión.


Página

26




Coreldraw x6

Más contenido relacionado

La actualidad más candente

Similar a Coreldraw x6

Más de Levi Ronald Castro Fernández

Último

Coreldraw x6
