El documento describe los diferentes tipos de cables y tecnologías de transmisión de datos, incluyendo cable coaxial, cable de par trenzado, fibra óptica, radio, microondas, satélite y comunicaciones celulares. Explica las características, ventajas e inconvenientes de cada una para transmitir señales de voz, video y datos a diferentes distancias.

3. El cable coaxial es un cable formado por dos
conductores concéntricos: Un conductor
central o núcleo, formado por un hilo sólido o
trenzado de cobre (llamado positivo o vivo), Un
conductor exterior en forma de tubo o vaina, y
formado por una malla trenzada de cobre o
aluminio o bien por un tubo, en caso de cables
semirígidos. Este conductor exterior produce
un efecto de blindaje y además sirve como
retorno de las corrientes.

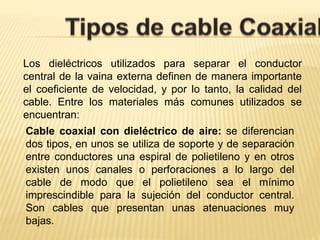

4. Los dieléctricos utilizados para separar el conductor
central de la vaina externa definen de manera importante
el coeficiente de velocidad, y por lo tanto, la calidad del
cable. Entre los materiales más comunes utilizados se
encuentran:
Cable coaxial con dieléctrico de aire: se diferencian
dos tipos, en unos se utiliza de soporte y de separación
entre conductores una espiral de polietileno y en otros
existen unos canales o perforaciones a lo largo del
cable de modo que el polietileno sea el mínimo
imprescindible para la sujeción del conductor central.
Son cables que presentan unas atenuaciones muy
bajas.

5. Cable dieléctrico de polietileno celular o esponjoso:
Presenta más consistencia que el anterior pero también tiene
unas pérdidas más elevadas.
Cable coaxial con dieléctricos de polietileno macizo:
De mayores atenuaciones que el anterior y se aconseja
solamente para conexiones cortas (10–15 m
aproximadamente).

6. Cable con dieléctrico de teflón: tiene pocas pérdidas y se
utiliza en microondas.
Dependiendo del grosor tenemos:
—Cable coaxial delgado (Thin coaxial): El RG-58 es un
cable coaxial delgado: a este tipo de cable se le denomina
delgado porque es menos grueso que el otro tipo de cable
coaxial, debido a esto es menos rígido que el otro tipo, y es
más fácil de instalar.
—Cable coaxial grueso (Thick coaxial): Los RG8 y Rg11
son cables coaxiales gruesos: estos cables coaxiales
permiten una transmisión de datos de mucha distancia sin
debilitarse la señal, pero el problema es que, un metro de
cable coaxial grueso pesa hasta medio kilogramo, y no puede
doblarse fácilmente. Un enlace de coaxial grueso puede ser
hasta 3 veces mas largo que un coaxial.

7. Dependiendo de su banda tenemos:
—Banda base: Existen básicamente dos tipos de cable
coaxial. El de Banda Base, que es el normalmente
empleado en redes de ordenadores, con una resistencia de
50Ohm, por el que fluyen señales digitales.
—Banda ancha: El cable coaxial de banda ancha
normalmente mueve señales analógicas, posibilitando la
transmisión de gran cantidad de información por varias
frecuencias, y su uso más común es la televisión por cable.

8. Lo que se denomina cable de Par Trenzado consiste en dos
alambres de cobre aislados, que se trenzan de forma
helicoidal, igual que una molécula de DNA. De esta forma el
par trenzado constituye un circuito que puede transmitir
datos. Esto se hace porque dos alambres paralelos
constituyen una antena simple. Cuando se trenzan los
alambres, las ondas de diferentes vueltas se cancelan, por
lo que la radiación del cable es menos efectiva. Así la forma
trenzada permite reducir la interferencia eléctrica tanto
exterior como de pares cercanos.
Un cable de par trenzado está formado por un grupo de
pares trenzados, normalmente cuatro, recubiertos por un
material aislante.

9. Cada uno de estos pares se identifica mediante un
color, siendo los colores asignados y las
agrupaciones de los pares de la siguiente forma:
Par 1: Blanco-Azul/Azul
Par 2: Blanco-Naranja/Naranja
Par 3: Blanco-Verde/Verde
Par 4: Blanco-Marrón/Marrón

10. Consta de un hilo construido a partir de cristal por el cual
viaja la luz de un laser, el cual realiza la transmisión de la
información a una velocidad equivalente a la de la luz, dado
que es un medio totalmente óptico, osea, no utiliza señales
eléctricas para poder viajar por dentro del hilo de cristal y
por lo que se usa la luz de un láser. Es el medio mas rápido
existente en transmisiones a la vez que caro y muy difícil
de trabajar. Un cable de fibra óptica es un cable compuesto
por un grupo de fibras ópticas por el cual se transmiten
señales luminosas. Las fibras ópticas comparten su
espacio con hiladuras de aramida que confieren al cable la
necesaria resistencia a la tracción. Los cables de fibra
óptica proporcionan una alternativa a los cables de hilo de
cobre en la industria de la electrónica y las
telecomunicaciones.

11. —Fibra multimodal: En este tipo de fibra viajan varios rayos
ópticos reflejándose a diferentes ángulos, los diferentes rayos
ópticos recorren diferentes distancias y se desfasan al viajar
dentro de la fibra. Por esta razón, la distancia a la que se puede
trasmitir está limitada.
—Fibra multimodal con índice graduado: En este tipo de fibra
óptica el núcleo está hecho de varias capas concéntricas de
material óptico con diferentes índices de refracción. En estas
fibras el número de rayos ópticos diferentes que viajan es menor
y, por lo tanto, sufren menos el severo problema de las
multimodales.
—Fibra monomodal: Esta fibra óptica es la de menor diámetro y
solamente permite viajar al rayo óptico central. No sufre del efecto
de las otras dos pero es más difícil de construir y manipular. Es
también más costosa pero permite distancias de transmisión

14. Son capaces de recorrer
grandes distancias,
atravesando edificios
incluso. Son ondas
omnidireccionales: se
propagan en todas las
direcciones. Su mayor
problema son las
interferencias entre
usuarios.
Torre de Radio

15. Estas ondas viajan en línea recta,
por lo que emisor y receptor
deben estar alineados
cuidadosamente. Tienen
dificultades para atravesar
edificios. Debido a la propia
curvatura de la tierra, la distancia
entre dos repetidores no debe
exceder de unos 80 Kms. de
distancia. Es una forma
económica para comunicar dos
zonas geográficas mediante dos
torres suficientemente altas para
que sus extremos sean visibles. Torre de
Telecomunicaciones

16. Son ondas
direccionales incapaces
de atravesar objetos
sólidos (paredes, por
ejemplo) que están
indicadas para
transmisiones de corta
distancia.
Celulares

17. Las ondas láser son
unidireccionales. Se pueden
utilizar para comunicar dos
edificios próximos instalando
en cada uno de ellos un
emisor láser y un fotodetector
fotodetector
