2. Señalización Analógica

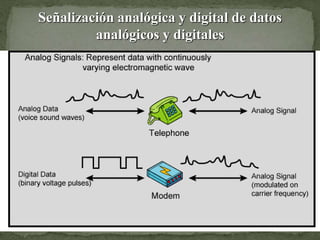

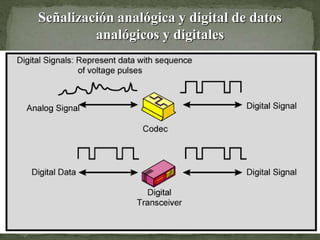

3. Señalización analógica y digital de datos
analógicos y digitales

4. Señalización analógica y digital de datos
analógicos y digitales

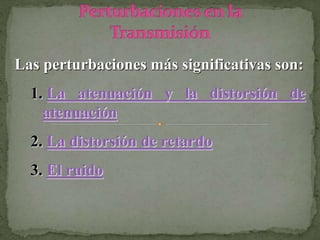

5. Las perturbaciones más significativas son:

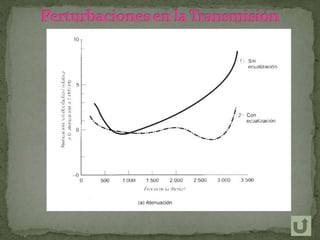

1. La atenuación y la distorsión de
atenuación

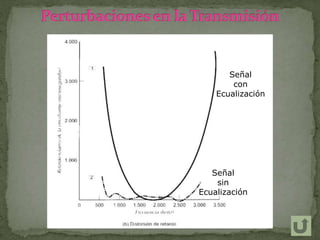

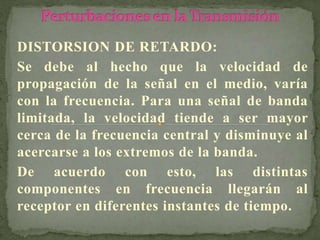

2. La distorsión de retardo
3. El ruido

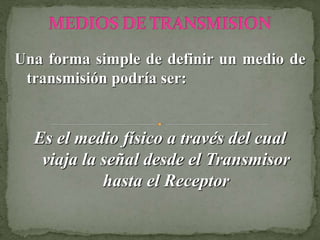

6. Una forma simple de definir un medio de
transmisión podría ser:
Es el medio físico a través del cual
viaja la señal desde el Transmisor
hasta el Receptor

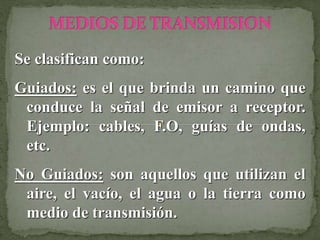

7. Se clasifican como:
Guiados: es el que brinda un camino que
conduce la señal de emisor a receptor.
Ejemplo: cables, F.O, guías de ondas,
etc.
No Guiados: son aquellos que utilizan el
aire, el vacío, el agua o la tierra como
medio de transmisión.

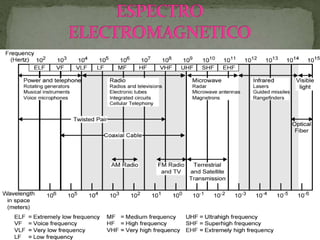

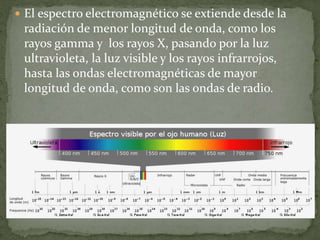

9.  El espectro electromagnético se extiende desde la
radiación de menor longitud de onda, como los
rayos gamma y los rayos X, pasando por la luz
ultravioleta, la luz visible y los rayos infrarrojos,
hasta las ondas electromagnéticas de mayor
longitud de onda, como son las ondas de radio.

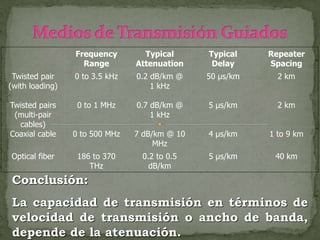

10. Frequency
Range
Typical
Attenuation
Typical
Delay
Repeater
Spacing
Twisted pair
(with loading)
0 to 3.5 kHz 0.2 dB/km @
1 kHz
50 µs/km 2 km
Twisted pairs
(multi-pair
cables)
0 to 1 MHz 0.7 dB/km @
1 kHz
5 µs/km 2 km
Coaxial cable 0 to 500 MHz 7 dB/km @ 10
MHz
4 µs/km 1 to 9 km
Optical fiber 186 to 370
THz
0.2 to 0.5
dB/km
5 µs/km 40 km
Conclusión:
La capacidad de transmisión en términos de
velocidad de transmisión o ancho de banda,
depende de la atenuación.

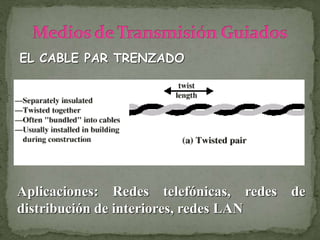

11. EL CABLE PAR TRENZADO
Aplicaciones: Redes telefónicas, redes de
distribución de interiores, redes LAN

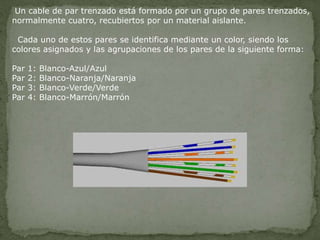

12. Un cable de par trenzado está formado por un grupo de pares trenzados,
normalmente cuatro, recubiertos por un material aislante.
Cada uno de estos pares se identifica mediante un color, siendo los
colores asignados y las agrupaciones de los pares de la siguiente forma:
Par 1: Blanco-Azul/Azul
Par 2: Blanco-Naranja/Naranja
Par 3: Blanco-Verde/Verde
Par 4: Blanco-Marrón/Marrón

13. ESTRUCTURA DEL CABLE:

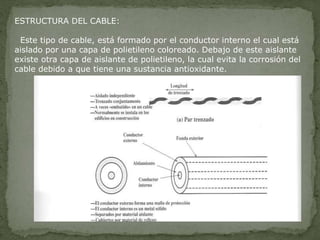

Este tipo de cable, está formado por el conductor interno el cual está
aislado por una capa de polietileno coloreado. Debajo de este aislante
existe otra capa de aislante de polietileno, la cual evita la corrosión del
cable debido a que tiene una sustancia antioxidante.

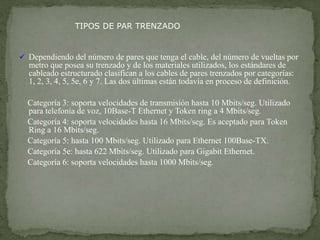

14. TIPOS DE PAR TRENZADO
 Dependiendo del número de pares que tenga el cable, del número de vueltas por
metro que posea su trenzado y de los materiales utilizados, los estándares de
cableado estructurado clasifican a los cables de pares trenzados por categorías:
1, 2, 3, 4, 5, 5e, 6 y 7. Las dos últimas están todavía en proceso de definición.
Categoría 3: soporta velocidades de transmisión hasta 10 Mbits/seg. Utilizado
para telefonía de voz, 10Base-T Ethernet y Token ring a 4 Mbits/seg.
Categoría 4: soporta velocidades hasta 16 Mbits/seg. Es aceptado para Token
Ring a 16 Mbits/seg.
Categoría 5: hasta 100 Mbits/seg. Utilizado para Ethernet 100Base-TX.
Categoría 5e: hasta 622 Mbits/seg. Utilizado para Gigabit Ethernet.
Categoría 6: soporta velocidades hasta 1000 Mbits/seg.

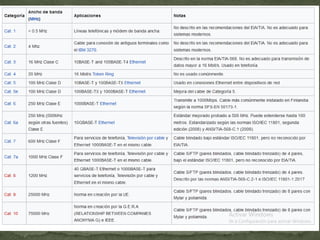

15. Categoría Ancho de banda (MHz) Aplicaciones Notas
Cat. 1 < 0.5 MHz
Líneas telefónicas y módem de banda
ancha.
No descrito en las recomendaciones del
EIA/TIA. No es adecuado para sistemas
modernos.
Cat. 2 4 Mhz
Cable para conexión de antiguos
terminales como el IBM 3270.
No descrito en las recomendaciones del
EIA/TIA. No es adecuado para sistemas
modernos.
Cat. 3 16 MHz Clase C 10BASE-T and 100BASE-T4 Ethernet
Descrito en la norma EIA/TIA-568. No es
adecuado para transmisión de datos
mayor a 16 Mbit/s. Usado en telefonía.
Cat. 4 20 MHz 16 Mbit/s Token Ring No es usado comúnmente.
Cat. 5 100 MHz Clase D 10BASE-T y 100BASE-TX Ethernet
Usado en conexiones Ethernet entre
dispositivos de red
Cat. 5e 100 MHz Clase D 100BASE-TX y 1000BASE-T Ethernet Mejora del cable de Categoría 5.
Cat. 6 250 MHz Clase E 1000BASE-T Ethernet
Transmite a 1000Mbps. Cable más
comúnmente instalado en Finlandia
según la norma SFS-EN 50173-1.
Cat. 6a
250 MHz (500MHz según otras fuentes)
Clase E
10GBASE-T Ethernet
Estándar mejorado probado a 500 MHz.
Puede extenderse hasta 100 metros.
Estandarizado según las normas ISO/IEC
11801, segunda edición (2008) y
ANSI/TIA-568-C.1 (2009).
Cat. 7 600 MHz Clase F
Para servicios de telefonía, Televisión por
cable y Ethernet 1000BASE-T en el mismo
cable.
Cable blindado bajo estándar ISO/IEC
11801, pero no reconocido por EIA/TIA.
Cat. 7a 1000 MHz Clase F
Para servicios de telefonía, Televisión por
cable y Ethernet 1000BASE-T en el mismo
cable.
Cable S/FTP (pares blindados, cable
blindado trenzado) de 4 pares, bajo el
estándar ISO/IEC 11801, pero no
reconocido por EIA/TIA.
Cat. 8 1200 MHz
40 GBASE-T Ethernet o 1000BASE-T para
servicios de telefonía, Televisión por cable
y Ethernet en el mismo cable.
Cable S/FTP (pares blindados, cable
blindado trenzado) de 4 pares. Descrito
por las normas ANSI/TIA-568-C.2-1 e
ISO/IEC 11801-1:2017
Cat. 9 25000 MHz Norma en creación por la UE.
Cable S/FTP (pares blindados, cable
blindado trenzado) de 8 pares con Mylar
y poliamida.
Cat. 10 75000 MHz
Norma en creación por la G.E.R.A
(RELATIONSHIP BETWEEN
COMPANIES ANONYMA G) e IEEE.
Cable S/FTP (pares blindados, cable
blindado trenzado) de 8 pares con Mylar
y poliamida.

16. PAR TRENZADO

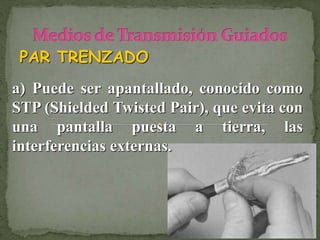

a) Puede ser apantallado, conocido como
STP (Shielded Twisted Pair), que evita con
una pantalla puesta a tierra, las
interferencias externas.

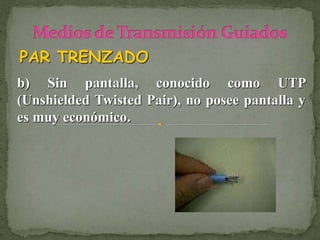

17. PAR TRENZADO
b) Sin pantalla, conocido como UTP
(Unshielded Twisted Pair), no posee pantalla y
es muy económico.

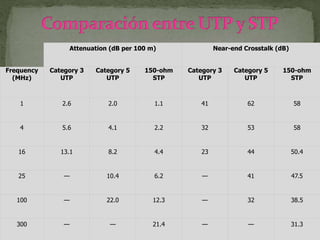

18. Attenuation (dB per 100 m) Near-end Crosstalk (dB)
Frequency
(MHz)
Category 3
UTP
Category 5
UTP
150-ohm
STP
Category 3
UTP
Category 5
UTP
150-ohm
STP
1 2.6 2.0 1.1 41 62 58
4 5.6 4.1 2.2 32 53 58
16 13.1 8.2 4.4 23 44 50.4
25 — 10.4 6.2 — 41 47.5
100 — 22.0 12.3 — 32 38.5
300 — — 21.4 — — 31.3

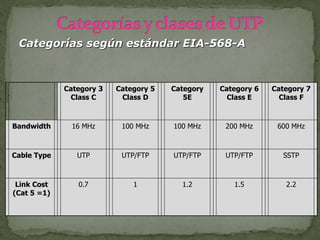

19. Category 3
Class C
Category 5
Class D
Category
5E
Category 6
Class E
Category 7
Class F
Bandwidth 16 MHz 100 MHz 100 MHz 200 MHz 600 MHz
Cable Type UTP UTP/FTP UTP/FTP UTP/FTP SSTP
Link Cost
(Cat 5 =1)
0.7 1 1.2 1.5 2.2
Categorías según estándar EIA-568-A

20. Es un conductor cilíndrico, el cual posee un
conductor central, rodeado por un conductor
externo, el cual normalmente es una malla
entretejida.
El conductor central se mantiene en su
posición mecánicamente por varios
procedimientos según sea el uso o aplicación.

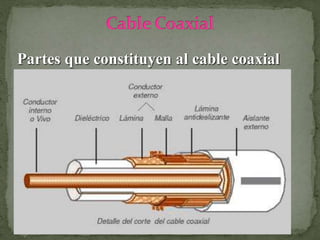

21. Partes que constituyen al cable coaxial

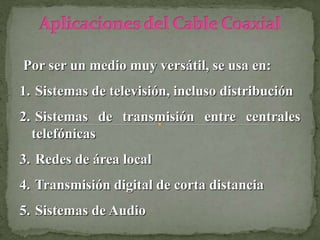

22. Por ser un medio muy versátil, se usa en:
1. Sistemas de televisión, incluso distribución
2. Sistemas de transmisión entre centrales
telefónicas
3. Redes de área local
4. Transmisión digital de corta distancia
5. Sistemas de Audio

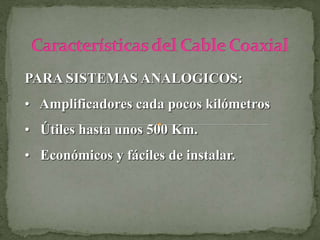

23. PARA SISTEMAS ANALOGICOS:
• Amplificadores cada pocos kilómetros
• Útiles hasta unos 500 Km.
• Económicos y fáciles de instalar.

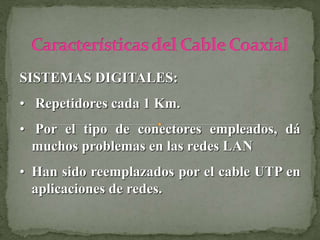

24. SISTEMAS DIGITALES:
• Repetidores cada 1 Km.
• Por el tipo de conectores empleados, dá
muchos problemas en las redes LAN
• Han sido reemplazados por el cable UTP en
aplicaciones de redes.

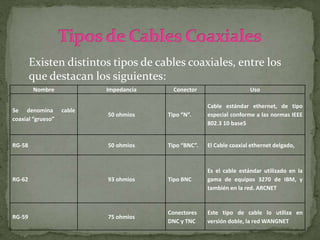

25. Existen distintos tipos de cables coaxiales, entre los
que destacan los siguientes:
Nombre Impedancia Conector Uso
Se denomina cable
coaxial “grueso”
50 ohmios Tipo “N”.
Cable estándar ethernet, de tipo
especial conforme a las normas IEEE
802.3 10 base5
RG-58 50 ohmios Tipo “BNC”. El Cable coaxial ethernet delgado,
RG-62 93 ohmios Tipo BNC
Es el cable estándar utilizado en la
gama de equipos 3270 de IBM, y
también en la red. ARCNET
RG-59 75 ohmios
Conectores
DNC y TNC
Este tipo de cable lo utiliza en
versión doble, la red WANGNET

26. Cable coaxial grueso, era el cable más utilizado en LAN
en un principio y que aún hoy sigue usándose en
determinadas circunstancias.
Cable coaxial delgado, surgió como alternativa al cable
anterior, al ser barato y fácil de instalar, sin embargo
sus propiedades de transmisión ( perdidas en
empalmes y conexiones, distancia máxima de enlace,
etc ) son inferiores a el cable coaxial grueso.

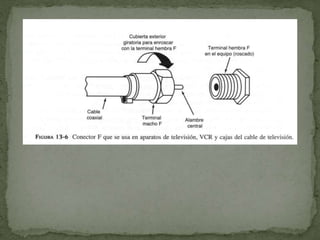

31. Es un medio de transmisión constituido por
un medio fino y flexible, capaz de confinar
un haz luminoso para transportar
información.

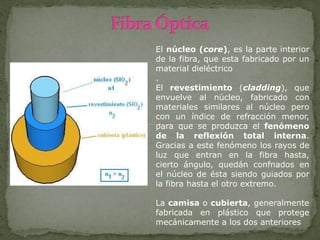

32. El núcleo (core), es la parte interior
de la fibra, que esta fabricado por un
material dieléctrico
.
El revestimiento (cladding), que
envuelve al núcleo, fabricado con
materiales similares al núcleo pero
con un índice de refracción menor,
para que se produzca el fenómeno
de la reflexión total interna.
Gracias a este fenómeno los rayos de
luz que entran en la fibra hasta,
cierto ángulo, quedán confnados en
el núcleo de ésta siendo guiados por
la fibra hasta el otro extremo.
La camisa o cubierta, generalmente
fabricada en plástico que protege
mecánicamente a los dos anteriores

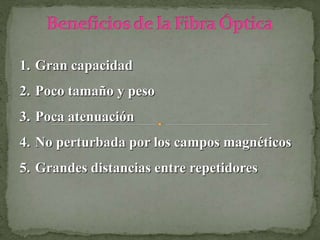

33. 1. Gran capacidad
2. Poco tamaño y peso
3. Poca atenuación
4. No perturbada por los campos magnéticos
5. Grandes distancias entre repetidores

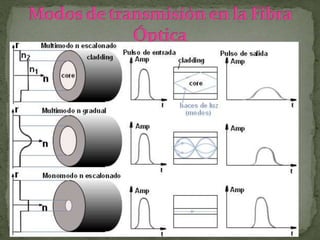

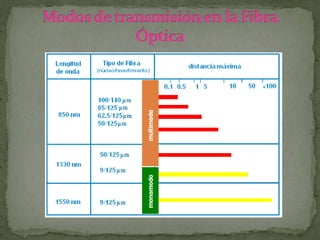

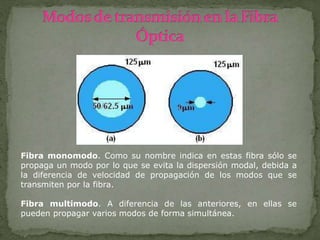

35. Fibra monomodo. Como su nombre indica en estas fibra sólo se
propaga un modo por lo que se evita la dispersión modal, debida a
la diferencia de velocidad de propagación de los modos que se
transmiten por la fibra.
Fibra multimodo. A diferencia de las anteriores, en ellas se
pueden propagar varios modos de forma simultánea.

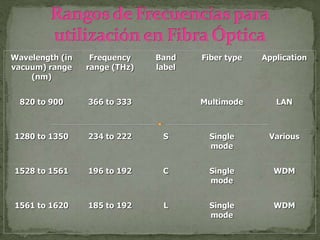

37. Wavelength (in
vacuum) range
(nm)
Frequency
range (THz)
Band
label
Fiber type Application
820 to 900 366 to 333 Multimode LAN
1280 to 1350 234 to 222 S Single
mode
Various
1528 to 1561 196 to 192 C Single
mode
WDM
1561 to 1620 185 to 192 L Single
mode
WDM

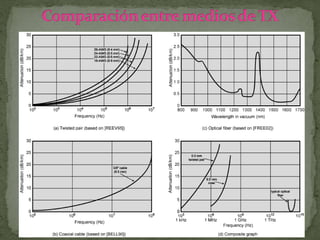

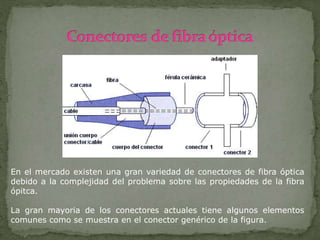

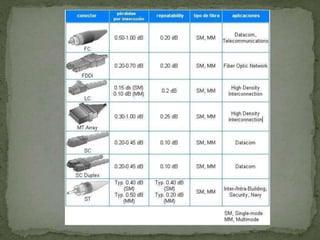

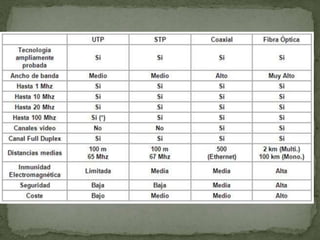

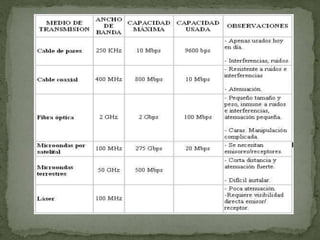

41. En el mercado existen una gran variedad de conectores de fibra óptica
debido a la complejidad del problema sobre las propiedades de la fibra
ópitca.
La gran mayoria de los conectores actuales tiene algunos elementos
comunes como se muestra en el conector genérico de la figura.

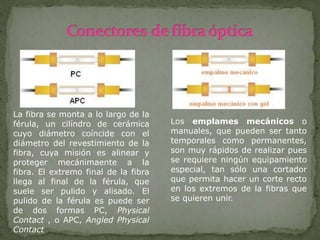

42. La fibra se monta a lo largo de la
férula, un cilíndro de cerámica
cuyo diámetro coíncide con el
diámetro del revestimiento de la
fibra, cuya misión es alinear y
proteger mecánimaente a la
fibra. El extremo final de la fibra
llega al final de la férula, que
suele ser pulido y alisado. El
pulido de la férula es puede ser
de dos formas PC, Physical
Contact , o APC, Angled Physical
Contact
Los emplames mecánicos o
manuales, que pueden ser tanto
temporales como permanentes,
son muy rápidos de realizar pues
se requiere ningún equipamiento
especial, tan sólo una cortador
que permita hacer un corte recto
en los extremos de la fibras que
se quieren unir.

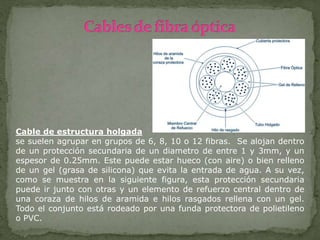

44. Cable de estructura holgada
se suelen agrupar en grupos de 6, 8, 10 o 12 fibras. Se alojan dentro
de un protección secundaria de un diametro de entre 1 y 3mm, y un
espesor de 0.25mm. Este puede estar hueco (con aire) o bien relleno
de un gel (grasa de silicona) que evita la entrada de agua. A su vez,
como se muestra en la siguiente figura, esta protección secundaria
puede ir junto con otras y un elemento de refuerzo central dentro de
una coraza de hilos de aramida e hilos rasgados rellena con un gel.
Todo el conjunto está rodeado por una funda protectora de polietileno
o PVC.

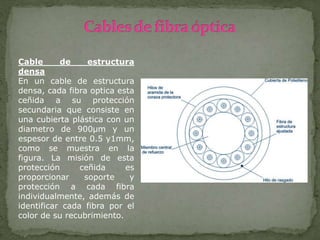

45. Cable de estructura
densa
En un cable de estructura
densa, cada fibra optica esta
ceñida a su protección
secundaria que consiste en
una cubierta plástica con un
diametro de 900μm y un
espesor de entre 0.5 y1mm,
como se muestra en la
figura. La misión de esta
protección ceñida es
proporcionar soporte y
protección a cada fibra
individualmente, además de
identificar cada fibra por el
color de su recubrimiento.

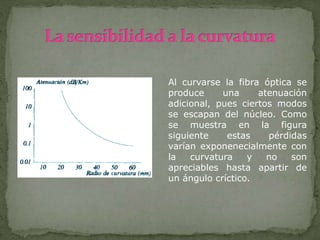

46. Al curvarse la fibra óptica se
produce una atenuación
adicional, pues ciertos modos
se escapan del núcleo. Como
se muestra en la figura
siguiente estas pérdidas
varían exponenecialmente con
la curvatura y no son
apreciables hasta apartir de
un ángulo críctico.

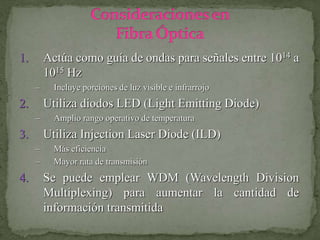

47. 1. Actúa como guía de ondas para señales entre 1014 a
1015 Hz
– Incluye porciones de luz visible e infrarrojo
2. Utiliza diodos LED (Light Emitting Diode)
– Amplio rango operativo de temperatura
3. Utiliza Injection Laser Diode (ILD)
– Más eficiencia
– Mayor rata de transmisión
4. Se puede emplear WDM (Wavelength Division
Multiplexing) para aumentar la cantidad de
información transmitida

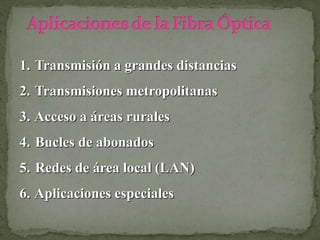

48. 1. Transmisión a grandes distancias
2. Transmisiones metropolitanas
3. Acceso a áreas rurales
4. Bucles de abonados
5. Redes de área local (LAN)
6. Aplicaciones especiales

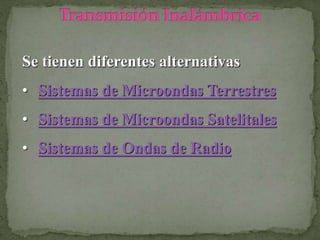

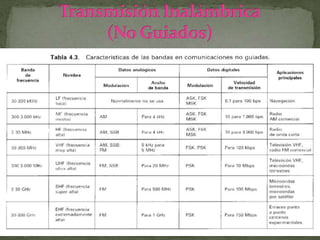

50. Se tienen diferentes alternativas
• Sistemas de Microondas Terrestres
• Sistemas de Microondas Satelitales
• Sistemas de Ondas de Radio

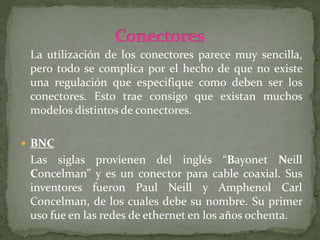

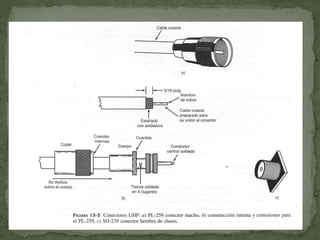

51. La utilización de los conectores parece muy sencilla,
pero todo se complica por el hecho de que no existe
una regulación que especifique como deben ser los
conectores. Esto trae consigo que existan muchos
modelos distintos de conectores.

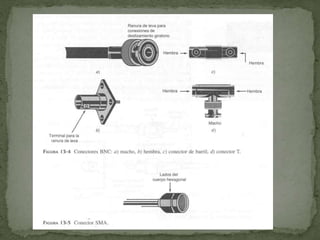

 BNC
Las siglas provienen del inglés “Bayonet Neill
Concelman” y es un conector para cable coaxial. Sus
inventores fueron Paul Neill y Amphenol Carl
Concelman, de los cuales debe su nombre. Su primer
uso fue en las redes de ethernet en los años ochenta.

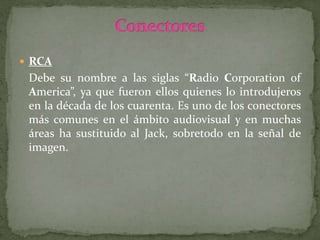

52.  RCA
Debe su nombre a las siglas “Radio Corporation of
America”, ya que fueron ellos quienes lo introdujeros
en la década de los cuarenta. Es uno de los conectores
más comunes en el ámbito audiovisual y en muchas
áreas ha sustituido al Jack, sobretodo en la señal de
imagen.

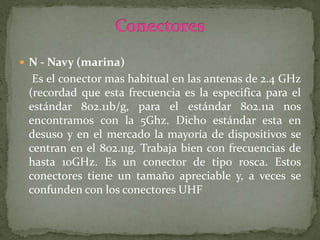

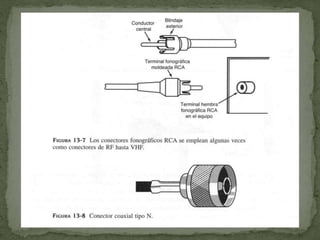

53.  N - Navy (marina)
Es el conector mas habitual en las antenas de 2.4 GHz
(recordad que esta frecuencia es la especifica para el
estándar 802.11b/g, para el estándar 802.11a nos
encontramos con la 5Ghz. Dicho estándar esta en
desuso y en el mercado la mayoría de dispositivos se
centran en el 802.11g. Trabaja bien con frecuencias de
hasta 10GHz. Es un conector de tipo rosca. Estos
conectores tiene un tamaño apreciable y, a veces se
confunden con los conectores UHF

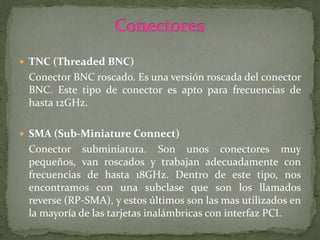

54.  TNC (Threaded BNC)
Conector BNC roscado. Es una versión roscada del conector
BNC. Este tipo de conector es apto para frecuencias de
hasta 12GHz.
 SMA (Sub-Miniature Connect)
Conector subminiatura. Son unos conectores muy
pequeños, van roscados y trabajan adecuadamente con
frecuencias de hasta 18GHz. Dentro de este tipo, nos
encontramos con una subclase que son los llamados
reverse (RP-SMA), y estos últimos son las mas utilizados en
la mayoría de las tarjetas inalámbricas con interfaz PCI.

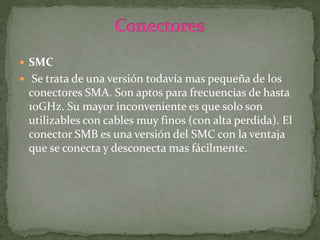

55.  SMC
 Se trata de una versión todavía mas pequeña de los
conectores SMA. Son aptos para frecuencias de hasta
10GHz. Su mayor inconveniente es que solo son
utilizables con cables muy finos (con alta perdida). El
conector SMB es una versión del SMC con la ventaja
que se conecta y desconecta mas fácilmente.

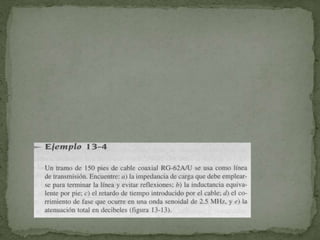

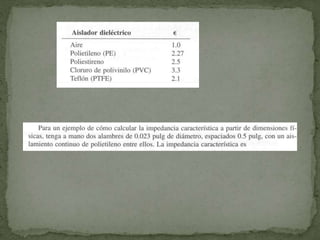

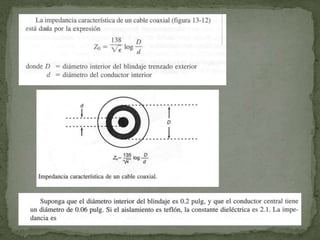

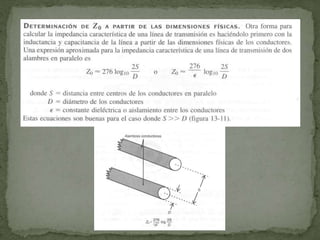

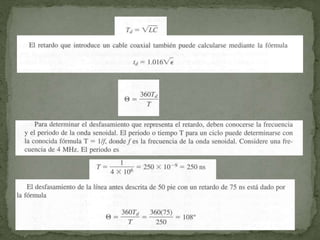

61. ATENUACION:
Se habla de atenuación, cuando la energía
de la señal decae con la distancia en
cualquier medio de transmisión.
Se puede determinar por la ecuación:
dB
P
P
N
f
f 






1000
10log10
P1000: potencia de referencia para una potencia conocida a 1000 Hz
Pf: potencia medida para una frecuencia “f” cualquiera

63. DISTORSION DE RETARDO:
Se debe al hecho que la velocidad de
propagación de la señal en el medio, varía
con la frecuencia. Para una señal de banda
limitada, la velocidad tiende a ser mayor
cerca de la frecuencia central y disminuye al
acercarse a los extremos de la banda.
De acuerdo con esto, las distintas
componentes en frecuencia llegarán al
receptor en diferentes instantes de tiempo.

64. Señal
con
Ecualización
Señal
sin
Ecualización

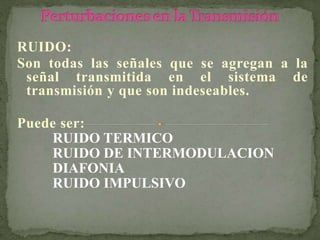

65. RUIDO:
Son todas las señales que se agregan a la
señal transmitida en el sistema de
transmisión y que son indeseables.
Puede ser:
RUIDO TERMICO
RUIDO DE INTERMODULACION
DIAFONIA
RUIDO IMPULSIVO

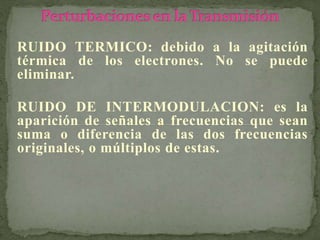

66. RUIDO TERMICO: debido a la agitación
térmica de los electrones. No se puede
eliminar.
RUIDO DE INTERMODULACION: es la
aparición de señales a frecuencias que sean
suma o diferencia de las dos frecuencias
originales, o múltiplos de estas.

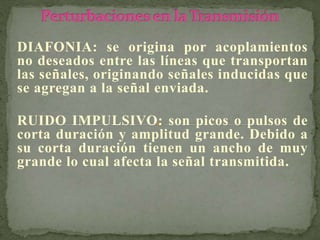

67. DIAFONIA: se origina por acoplamientos
no deseados entre las líneas que transportan
las señales, originando señales inducidas que
se agregan a la señal enviada.
RUIDO IMPULSIVO: son picos o pulsos de
corta duración y amplitud grande. Debido a
su corta duración tienen un ancho de muy
grande lo cual afecta la señal transmitida.

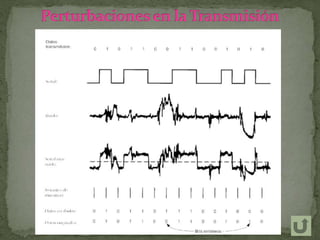

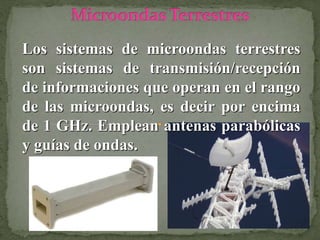

69. Los sistemas de microondas terrestres
son sistemas de transmisión/recepción
de informaciones que operan en el rango
de las microondas, es decir por encima
de 1 GHz. Emplean antenas parabólicas
y guías de ondas.

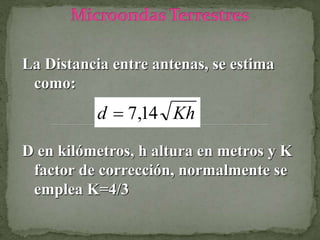

70. La Distancia entre antenas, se estima
como:
Khd 14,7
D en kilómetros, h altura en metros y K
factor de corrección, normalmente se
emplea K=4/3

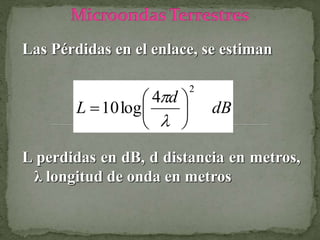

71. Las Pérdidas en el enlace, se estiman
dB
d
L
2
4
log10 








L perdidas en dB, d distancia en metros,
λ longitud de onda en metros

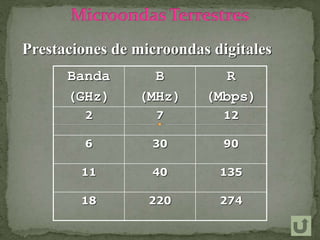

72. Prestaciones de microondas digitales
Banda
(GHz)
B
(MHz)
R
(Mbps)
2 7 12
6 30 90
11 40 135
18 220 274

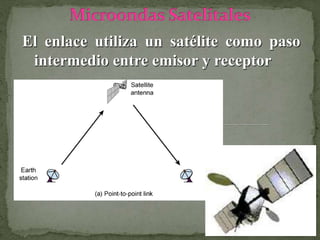

73. El enlace utiliza un satélite como paso
intermedio entre emisor y receptor

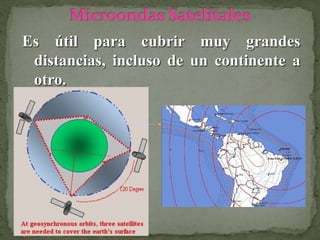

74. Es útil para cubrir muy grandes
distancias, incluso de un continente a
otro.

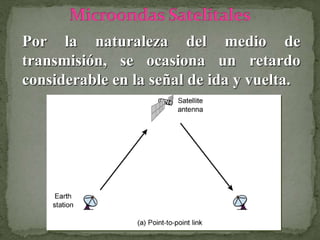

75. Por la naturaleza del medio de
transmisión, se ocasiona un retardo
considerable en la señal de ida y vuelta.

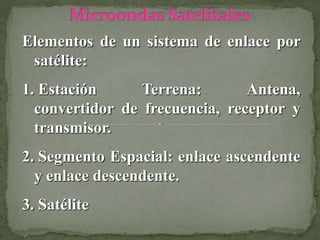

76. Elementos de un sistema de enlace por
satélite:
1. Estación Terrena: Antena,
convertidor de frecuencia, receptor y
transmisor.
2. Segmento Espacial: enlace ascendente
y enlace descendente.
3. Satélite

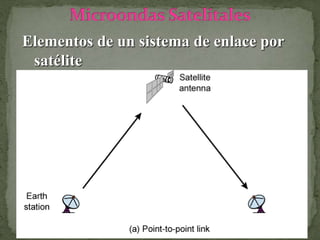

77. Elementos de un sistema de enlace por
satélite

78. Órbitas Satelitales:
1. Órbita Baja: 640 a 1800 km
2. Órbita Media: > 9.800 km
3. Órbita Geoestacionaria: 36.000
km
4. Órbita Elíptica

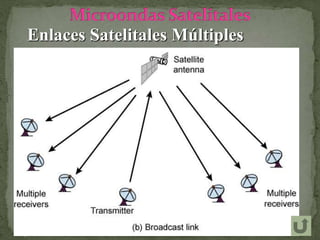

79. Enlaces Satelitales Múltiples

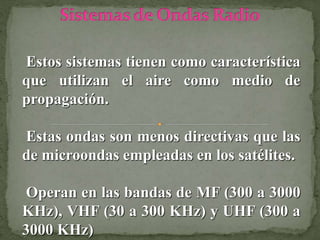

80. Estos sistemas tienen como característica
que utilizan el aire como medio de
propagación.
Estas ondas son menos directivas que las
de microondas empleadas en los satélites.
Operan en las bandas de MF (300 a 3000
KHz), VHF (30 a 300 KHz) y UHF (300 a
3000 KHz)

81. Avance de la transmisión:
La atenuación está dada por:
Khd 14,7
dB
d
L
2
4
log10 









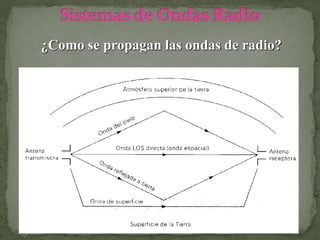

82. ¿Como se propagan las ondas de radio?

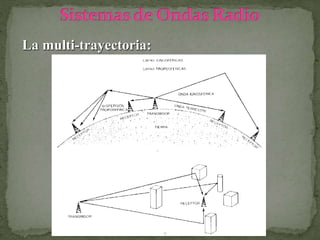

83. La multi-trayectoria:

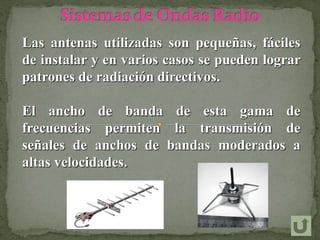

84. Las antenas utilizadas son pequeñas, fáciles
de instalar y en varios casos se pueden lograr
patrones de radiación directivos.
El ancho de banda de esta gama de
frecuencias permiten la transmisión de
señales de anchos de bandas moderados a
altas velocidades.
