El documento describe el problema de ordenamiento de datos y varios algoritmos de ordenamiento como heapsort y colas de prioridad. Explica que heapsort usa una estructura de datos llamada montículo que mantiene la propiedad de que cada nodo es mayor que sus hijos. También describe cómo heapsort ordena los datos en tiempo O(n log n) usando operaciones de montículo y cómo las colas de prioridad pueden implementarse eficientemente usando montículos para lograr tiempo logarítmico para las operaciones básicas.

1. 1

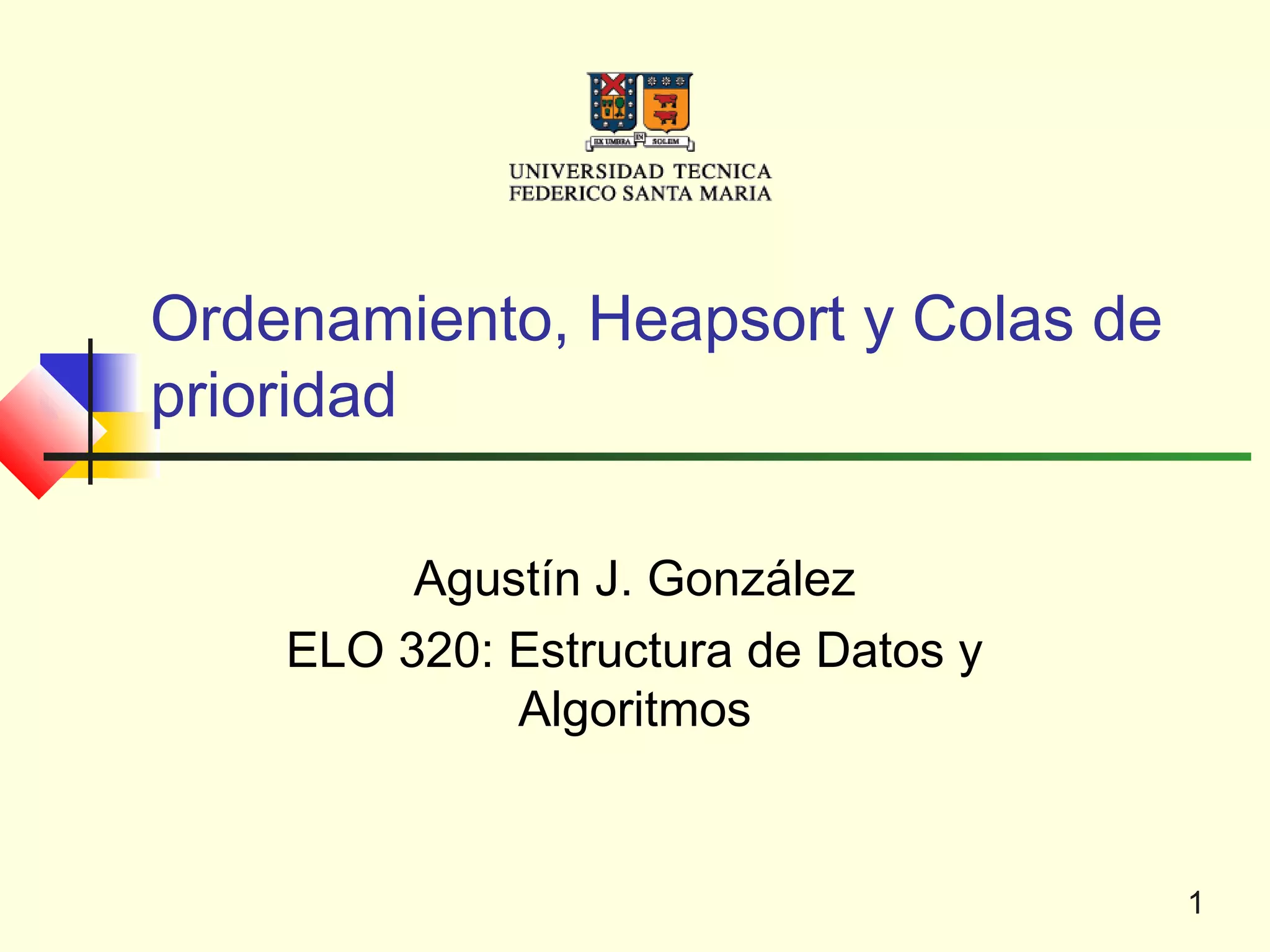

Ordenamiento, Heapsort y Colas de
prioridad
Agustín J. González
ELO 320: Estructura de Datos y
Algoritmos

2. 2
Ordenamiento y Estadísticas de
Orden
 Problema de ordenamiento:
 Entrada: Una secuencia de n números (a1,a2, ..., an)
 Salida: Una permutación (a1´, a2´, a3´,...,an´) de la
entrada tal que a1´≤ a2´ ≤ a3´ ≤... ≤ an´
 Soluciones:
 Insertion-Sort,
 merge-sort, heapsort, quicksort. ---> Ω(n lg n)
 La estadística de orden i-ésimo de un conjunto de n
números, es el i-ésimo número más pequeño.
 ---> O(n)

3. 3
1
6
1
4
1
0
7 9 38
142
16 |14 |10 | 8 | 7 | 9 | 3 | 2 | 4 | 1
Heapsort
 La estructura de datos “heap” es un arreglo
de objetos que pueden ser vistos como un
árbol binario completo (sólo pueden faltar
nodos al final del último nivel).
 Ej.
1 2 3 4 5 6 7 8 9 10

4. 4
 El arreglo puede contener más entradas (=length(A)) que el heap
(=heap_size(A))
 Obviamente heap_size(A) ≤ length(A)
 La raíz del árbol es A[1] (Con índices partiendo de 1 aquí)
 Dado un índice i de un nodo, su padre, hijo izquierdo e hijo derecho
son determinados como:
 Parent(i)
return  i/2 
 Left(i)
return 2i
 Right(i)
return 2i+1
 Estos procedimientos se pueden implementar como macros o
código “in-line”.
 Propiedad heap : A [Parent(i)]≥ A [i] para todo nodo diferente de la
raíz.
Propiedades del heap
16 |14 |10 | 8 | 7 | 9 | 3 | 2 | 4 | 1
1 2 3 4 5 6 7 8 9 10

5. 5
Heapify(A,i)
le= Feft(i)
ri= Right(i)
if( le <= heap_size(A) && A[le] > A[i] )
largest = le
else
largest = i
if ( ri <= heap_size(A) && A[ri] > A[largest] )
largest = ri
if (largest != i)
exchange A[i] <-> A[largest]
Heapify(A, largest)
Procedimientos básicos usados en algoritmos de
ordenamiento y en colas de prioridad
 Heapify(A,i): Entrada: Left(i) y Right(i) son heaps, pero A[i]
puede ser menor que sus hijos.
 Salida: Heapify mueve A[i] hacia abajo para que el sub-árbol
con raíz i sea un heap.
Θ (1)
O (tamaño
subárbol)

6. 6
2n/3
n/3
T(n) ≤ T(2n/3) + Θ(1)
==> T(n) = O(lg n)
Análisis de tiempo de Ejecución de
Heapify
 T(n) = Θ(1) + Tiempo de Heapify sobre uno
de los sub-árboles.
 El peor caso para el tamaño del sub-árbol es
2n/3. Éste ocurre cuando la última fila está la
mitad llena.

7. 7
Build_Heap(A) {
heap_size [A] = length [A]
for i = length(A) /2  downto 1
do Heapify(A,i)
}
4 | 1 | 3 | 2 | 16 | 9 | 10 | 14 | 8 | 7Ejemplo:
Construcción del heap: Build_Heap
 La construcción del heap se logra aplicando la función heapify
de manera de cubrir el arreglo desde abajo hacia arriba.
 Notar que los nodos hojas, ya son heap. Éstos están en
A[ (n/2+1) .. n].
 El procedimiento Build_Heap va a través de los nodos restantes
y corre heapify en cada uno.

8. 8
 Cada llamado a Heapify tiene un costo O(lgn) y como a lo más
hay n de estos llamados, una cota superior para el costo de
Build_heap es O(nlgn).
 Un mejor análisis conduce a O(n)
 ¿Cuántos subárboles (nodos) de altura h hay como máximo?
 Para subárboles (nodos) de altura h el costo de Heapify es
O(lgn)= O(h).
 Luego el costo es
   






=



∑∑ ==
+
n
h
h
n
h
h
h
nOO(h)
n lg
0
lg
0
1
22
2
)2/11(
2/1
2 2
0
=
−
=∑
∞
=h
h
h
lgn
h 0 0
Build_Heap puede ser acotado por:
n ( *2) ( )
2 2h h
h
h h
O O n O n O n
∞
= =
∴
   
= = =   
  
∑ ∑
n/2h+1

Análisis del tiempo de ejecución

9. 9
Heapsort(A)
Build_Heap(A)
for (i= lenght(A) downto 2 ) do
exchange A[1] <-> A[i]
heap_size [A] = heap_size [A]-1
Heapify(A,1)
Algoritmo Heapsort
 1.- Construir un heap invocando a Build_Heap
 2.- Intercambiar el primer elemento, la raíz y mayor elemento,
del heap con el último.
 3.- Restituir la propiedad heap en el heap de n-1 elementos.
 El costo de Heapsort es O(n lg n) porque el llamado a
Build_Heap toma O(n) y luego tenemos n-1 llamados a Heapify
cuyo tiempo es O(lgn).

10. 10
Colas de Prioridad
 Heapsort es muy bueno, pero es superado por quicksort (lo veremos
luego).
 La aplicación más popular de heapsort es para implementar colas de
prioridad.
 Una cola de prioridad es una estructura de datos que mantiene un
conjunto S de elementos cada uno asociado con una clave key.
 La cola de prioridad soporta las siguientes operaciones:
 Insert(S,x): inserta x en el conjunto S
 Maximum(S): retorna el elemento con mayor clave.
 Extract-Max(S): remueve y retorna el elemento con mayor clave.
 Aplicaciones:
- Itineración de tareas en sistemas de tiempo compartido
- Colas de prioridad en simuladores conducidos por evento (Event-
driven simulator)

11. 11
Tiempo de Heap_Extract_Max : O(lg n) básicamente el tiempo de Heapify
Tiempo de Heap_Insert : O(lg n) porque es el recorrido desde la nueva hoja a la raíz.
Operaciones en Colas de prioridad
 Heap_Maximum(S): retorna el nodo raíz en tiempo θ(1).
 Heap_Extract_Max(A)
if heap_size[A] <1 then error “Heap undeflow”
max = A[1]
A[1] = A[heap_size [A]]
heap_size [A] = heap_size [A]-1
Heapify(A,1)
return max
 Heap_Insert(A, key)
heap_size [A] = heap_size [A]+1
i = heap_size [A]
while (i > 1 and A[Parent(i)] < key) do
A[i] = A[Parent(i)]
i = Parent(i)
A[i] = key

12. 12
Divertimento
 Se trata de colorear 9 vértices de esta estrella.
 Para ello usted debe partir de un vértice no coloreado, avanzar
en línea recta con caminos de largo 2 y podrá colorear el vertice
de llegada.
 ¿Puede usted colorear nueve vértices?
12
1
2
