Este documento describe las herramientas y el uso del multímetro para el mantenimiento de dispositivos. Explica las pinzas, cautín, fuente de voltaje y cables necesarios y cómo usar el multímetro para medir voltajes de componentes como baterías, cargadores y parlantes para diagnosticar fallas.

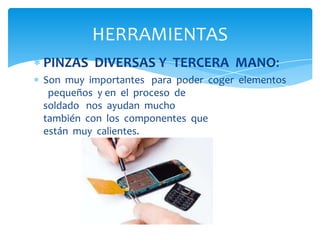

2. HERRAMIENTAS
PINZAS DIVERSAS Y TERCERA MANO:
Son muy importantes para poder coger elementos
pequeños y en el proceso de
soldado nos ayudan mucho
también con los componentes que
están muy calientes.
3. cautín o soldador:
Con el cautín ya empezamos a corregir
ciertas fallas tales como soldar componentes
que estén despegados
, cambiar micrófonos, parlantes en
fin una infinidad de cosas

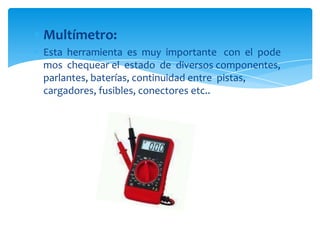

4. Multímetro:
Esta herramienta es muy importante con el pode
mos chequear el estado de diversos componentes,
parlantes, baterías, continuidad entre pistas,
cargadores, fusibles, conectores etc..

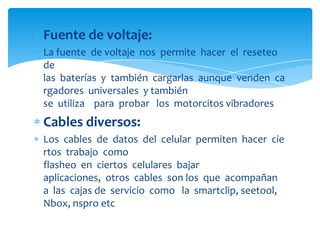

5. Fuente de voltaje:
La fuente de voltaje nos permite hacer el reseteo
de
las baterías y también cargarlas aunque venden ca
rgadores universales y también
se utiliza para probar los motorcitos vibradores
Cables diversos:
Los cables de datos del celular permiten hacer cie
rtos trabajo como
flasheo en ciertos celulares bajar
aplicaciones, otros cables son los que acompañan
a las cajas de servicio como la smartclip, seetool,
Nbox, nspro etc

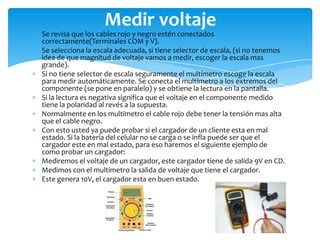

6. Medir voltaje
Se revisa que los cables rojo y negro estén conectados
correctamente(Terminales COM y V).
Se selecciona la escala adecuada, si tiene selector de escala, (si no tenemos
idea de que magnitud de voltaje vamos a medir, escoger la escala mas
grande).
Si no tiene selector de escala seguramente el multímetro escoge la escala
para medir automáticamente. Se conecta el multímetro a los extremos del
componente (se pone en paralelo) y se obtiene la lectura en la pantalla.
Si la lectura es negativa significa que el voltaje en el componente medido
tiene la polaridad al revés a la supuesta.
Normalmente en los multímetro el cable rojo debe tener la tensión mas alta
que el cable negro.
Con esto usted ya puede probar si el cargador de un cliente esta en mal
estado. Si la batería del celular no se carga o se infla puede ser que el
cargador este en mal estado, para eso haremos el siguiente ejemplo de
como probar un cargador:
Mediremos el voltaje de un cargador, este cargador tiene de salida 9V en CD.
Medimos con el multímetro la salida de voltaje que tiene el cargador.
Este genera 10V, el cargador esta en buen estado.
