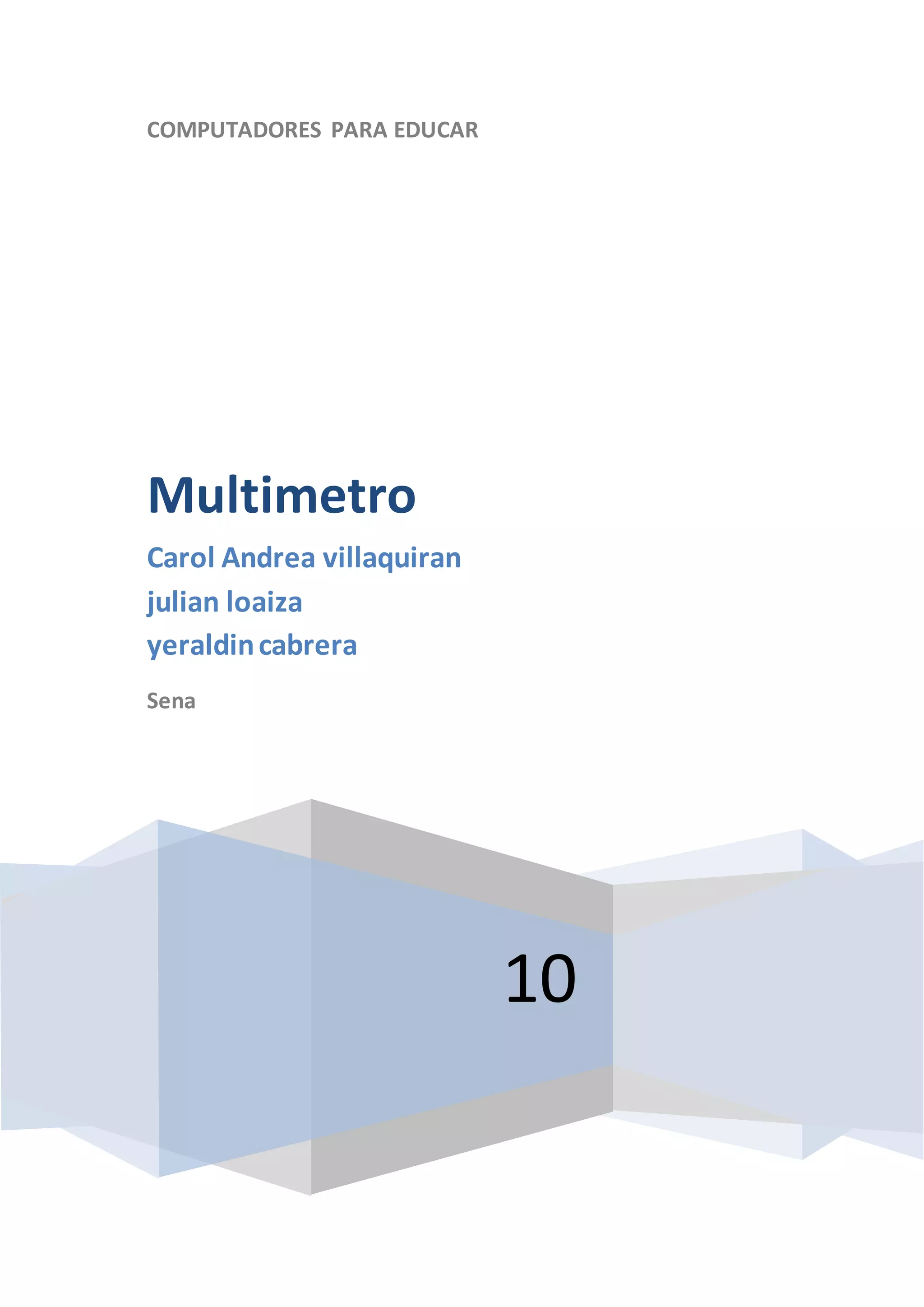

1. COMPUTADORES PARA EDUCAR
10
Multimetro
Carol Andrea villaquiran
julian loaiza
yeraldincabrera
Sena

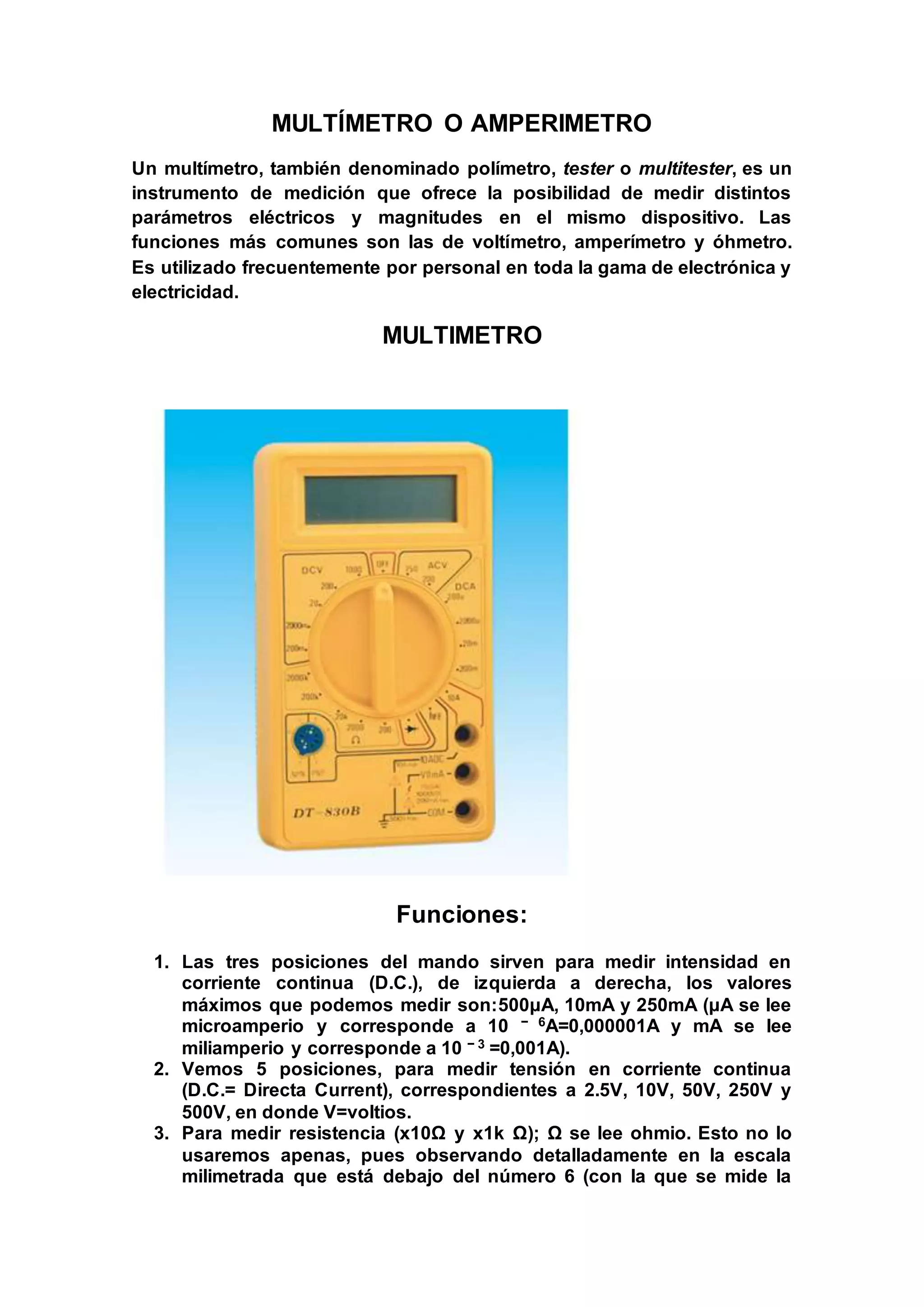

2. MULTÍMETRO O AMPERIMETRO
Un multímetro, también denominado polímetro, tester o multitester, es un
instrumento de medición que ofrece la posibilidad de medir distintos
parámetros eléctricos y magnitudes en el mismo dispositivo. Las
funciones más comunes son las de voltímetro, amperímetro y óhmetro.
Es utilizado frecuentemente por personal en toda la gama de electrónica y
electricidad.
MULTIMETRO
Funciones:
1. Las tres posiciones del mando sirven para medir intensidad en
corriente continua (D.C.), de izquierda a derecha, los valores
máximos que podemos medir son:500μA, 10mA y 250mA (μA se lee
microamperio y corresponde a 10 − 6A=0,000001A y mA se lee
miliamperio y corresponde a 10 − 3 =0,001A).
2. Vemos 5 posiciones, para medir tensión en corriente continua
(D.C.= Directa Current), correspondientes a 2.5V, 10V, 50V, 250V y
500V, en donde V=voltios.
3. Para medir resistencia (x10Ω y x1k Ω); Ω se lee ohmio. Esto no lo
usaremos apenas, pues observando detalladamente en la escala
milimetrada que está debajo del número 6 (con la que se mide la

3. resistencia), verás que no es lineal, es decir, no hay la misma
distancia entre el 2 y el 3 que entre el 4 y el 5; además, los valores
decrecen hacia la derecha y la escala en lugar de empezar en 0,
empieza en (un valor de resistencia igual a significa que el circuito
está abierto). A veces usamos estas posiciones para ver si un cable
está roto y no conduce la corriente.
4. Como en el apartado 2, pero en este caso para medir corriente
alterna (A.C.:=Alternating Current).
5. Sirve para comprobar el estado de carga de pilas de 1.5V y 9V
6. Escala para medir resistencia.
7. Escalas para el resto de mediciones. Desde abajo hacia arriba
vemos una de 0 a 10, otra de 0 a 50 y una última de 0 a 250
COMO SE UTILIZA
Comenzamos con la medición del voltaje en una pila de
1,5 Volt, algo gastada, para ver en qué estado se
encuentra la misma. Para realizar la medición de voltajes,
colocamos la llave selectora del multímetro en el bloque
“DCV” siglas correspondientes a: Directa Current
Voltage, lo que traducimos como Voltaje de Corriente
Continua, puesto que la pila constituye un generador de
corriente continúa.
Colocamos la punta roja en el electrodo positivo de la
pila, la punta negra en el negativo, la llave selectora en la
posición “2,5“y efectuamos la medición.
Lo vemos en la figura 1. La llave selectora indica el valor
máximo que podemos medir de tensiones continuas en
volt. Como hemos seleccionado 2,5 Volt, entonces la
escala que tiene como máximo valor el número “250”, se
transformará en un valor máximo de 2,5 Volt, luego, en la
misma escala:
El número 200 equivale a: 2 Volt
150 equivale a: 1,5 Volt
100 equivale a: 1 Volt
50 equivale a: 0,5 Volt
Estos valores los podemos apreciar en la cuarta escala
graduada (comenzando desde arriba) en la figura 2. Al
efectuar la medición, la aguja quedará entre dos números
de la escala seleccionada.
Al número menor lo llamaremos: “Lectura menor”, y al
número mayor, “Lectura Mayor”. A la Lectura menor, se
le deberá sumar la cantidad de divisiones que tenemos,
hasta donde se detuvo la aguja. El valor de cada una de

4. las divisiones, se calcula mediante la fórmula:
Vdiv. = (LM - Lm) ÷ Cdiv.
Donde:
Vdiv. = Valor de cada división
LM = Lectura Mayor
Lm = Lectura menor
Cdiv.= cantidad de divisiones entre
Lm y LM.
En nuestro caso resulta:
Vdiv.= (1,5V - 1V) ÷ 10 = 0,05V
Finalmente, el valor medido, resulta de sumar a la Lectura
menor, la cantidad de divisiones hasta donde se detuvo la
aguja, o sea, nueve divisiones, por lo tanto:
Valor medido = 1 V + 9 x 0,05 V = 1,45V
Cuando realizamos la medición de Voltajes o Corrientes
con el multímetro, pueden ocurrir cuatro posibilidades
con la aguja, y éstas son:
 1 - La aguja no se mueve.
 2 - La aguja se desplaza hacia la izquierda.
 3 - Se desplaza hacia la derecha, pero en forma
muy rápida y golpeando en el final de la escala.
 4 - Se desplaza hacia la derecha suavemente y se
detiene indicando un valor determinado.
En el primer caso, puede ocurrir que el elemento que
estamos midiendo, no dispone de tensión eléctrica
alguna, o bien que alguna de las puntas no esté haciendo
buen contacto.
En el segundo caso, se trata de una inversión de
polaridad, solucionándose el problema, simplemente
invirtiendo la posición de las puntas del Multímetro.
En el tercer caso, tenemos el problema de haber
seleccionado una escala menor al valor que estamos
midiendo, entonces, retiramos rápidamente las puntas y
seleccionamos una escala mayor.
El cuarto caso, es el resultado de haber seleccionado una
escala cuyo valor máximo, supera el voltaje a medir. En
este caso, podríamos seleccionar una escala menor o

5. mayor, con la finalidad de que la aguja se detenga en la
zona central de la escala (zona de mayor precisión).
MEDICIÓN DE CORRIENTE
El Multímetro debe de estar en la posición de medición de corrientes, la
Sonda negra de prueba deberá de estar conectada en la clavija COM, y la
Sonda roja la conectaremos en la clavija de amperios A si la corriente por
El circuito es grande, en el caso de que circulen corrientes pequeñas,
Conectaremos la sonda roja en la clavija mA.
En un vehículo, las corrientes que normalmente comprobaremos serán
Las de corriente continua por lo que el selector tendrá que estar en la
Posición de A=.
Configuración del Multímetro
Voltaje
Para que esta corriente circule por los cables debe existir una fuerza
llamada Fuente de fuerza electromotriz o para entender mejor una fuente
de voltaje
Normalmente las fuentes de voltaje tienen en su salida un valor fijo.
Ejemplo: 3, 6, 9, 12 Voltios, etc., pero hay casos de fuentes de voltaje de
salida variable, que tienen aplicaciones especiales.
Cuando hablamos del voltaje de una batería o el voltaje que se puede
obtener de un tomacorriente en la pared, estamos hablando de una
diferencia de potencial.

6. En el primer caso es una fuente de voltaje de corriente directa y en el
segundo una fuente de voltaje de corriente alterna.
Tal vez la forma más fácil de entender el significado de un voltaje es
haciendo una analogía con un fenómeno de la naturaleza.
Resistencia eléctrica
Un multímetro analógico consiste básicamente en un galvanómetro sobre
el cual se coloca una aguja que recorre una escala e indica el valor de las
mediciones. El multímetro puede medir voltaje, corriente y resistencia
eléctrica, esto depende de la manera como está conectado el
galvanómetro dentro del multímetro. Para que el galvanómetro funcione
como un instrumento para medir corriente eléctrica (Amperímetro) se
debe conectar en paralelo con una resistencia, el valor de la resistencia
se escoge de acuerdo al valor máximo que se desea medir. El diagrama
eléctrico del amperímetro se muestra en la figura.
Tensión
La tensión, voltaje o diferencia de potencial es una magnitud física que
impulsa a los electrones a lo largo de un conductor en un circuito
eléctrico cerrado, provocando el flujo de una corriente eléctrica. La
diferencia de potencial también se define como el trabajo por unidad de
carga ejercido por el campo eléctrico, sobre una partícula cargada, para
moverla de un lugar a otro. Se puede medir con un voltímetro.1
Continuidad
Seleccionas en tu milímetro en donde esta un dibujo como de sonido,
unas onditas (esta también el símbolo de un diodo) y pones las puntas en
los extremos de donde quieras medir si suena es que hay continuidad
Alimentación
En electrónica, una fuente de alimentación es un dispositivo que
convierte la tensión alterna de la red de suministro, en una o varias

7. tensiones, prácticamente continuas, que alimentan los distintos circuitos
del aparato electrónico al que se conecta (ordenador, televisor,
impresora, router, etc.).
Polo a tierra
Es un polo a tierra que cumple la misma función que el vertical pero que
en su ... a tierra y sirve para conectar directamente los equipos de
electricidad
