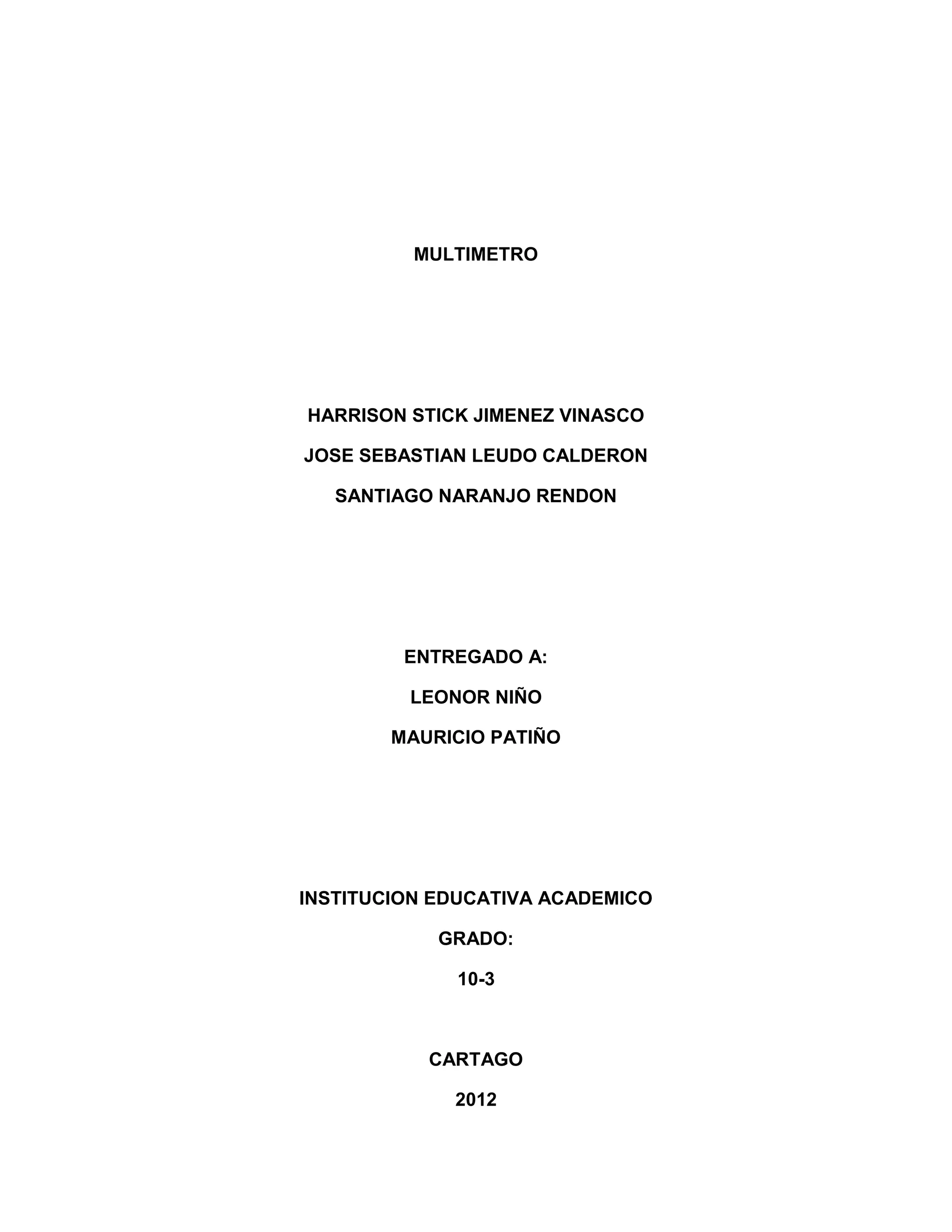

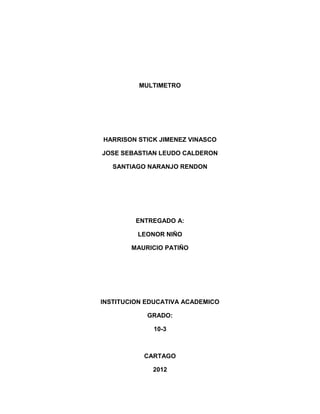

1. MULTIMETRO
HARRISON STICK JIMENEZ VINASCO
JOSE SEBASTIAN LEUDO CALDERON
SANTIAGO NARANJO RENDON
ENTREGADO A:
LEONOR NIÑO
MAURICIO PATIÑO
INSTITUCION EDUCATIVA ACADEMICO
GRADO:
10-3
CARTAGO
2012

2. MULTIMETRO:
Un multímetro es un instrumento que sirve para medir la diferencia de
potencial entre dos puntos de un circuito eléctrico.
FUNCION DEL MULTIMETRO:
Un multímetro es aquel aparato o dispositivo que se utiliza a fin de
medir, de manera directa o indirecta, la diferencia potencial entre dos
puntos de un circuito eléctrico. Se usa tanto por los especialistas y
reparadores de artefactos eléctricos, como por aficionados en el hogar
para diversos fines; la tecnología actual ha permitido poner en el
mercado versiones económicas y al mismo tiempo precisas para el

3. uso general, dispositivos presentes en cualquier casa de ventas
dedicada a la electrónica.
TIPO DE INSTRUMENTO: Un multímetro es un instrumento para
medir el tránsito de corriente en voltios entre dos puntos. Hay
diferentes tipos y su uso es muy diverso, en medicina existen para
medir el impulso eléctrico para la reacción muscular, cardiaca, cerebral
etc., sin embargo no se mide en voltios pues la electricidad genera por
nuestro cuerpo es inferior y generalmente.
COMO SE UTILIZA:
1- Debes conectar los cables al voltímetro. El rojo va al lado positivo
(+), y el negro al negativo (-).
2- Selecciona en el voltímetro el tipo de corriente que desees medir,
DCV para corriente continua, y ACV para corriente alterna.
3- Si tu voltímetro tiene la opción escoge el rango, que debe
corresponder al máximo de la medida de voltaje que desees medir
(generalmente el rango es entre 5 y 1000).
4- Enciende el voltímetro
5- Toma los cables por sus recubrimientos protectores plásticos, y el
lado rojo hazlo que toque el lado positivo del circuito, y el negro el
negativo. En los circuitos AC da lo mismo
6-MEDICION DE CORRIENTE:
Se selecciona, en el voltímetro que estemos utilizando, la unidad
(voltios) en AC (c.a.). Como se está midiendo en corriente alterna, es
indiferente la posición del cable negro y el rojo.
Se selecciona la escala adecuada, si tiene selector de escala, (si no se
sabe que magnitud de voltaje se va a medir, escoger la escala más

4. grande). Si no tiene selector de escala seguramente e l voltímetro
(VOM) escoge la escala para medir automáticamente y vaya a medir
voltaje con voltímetro digital.
Se conecta el voltímetro a los extremos del componente (se pone en
paralelo). y se obtiene la lectura en la pantalla.
En el diagrama V1 es el voltaje en el resistor R1, V2 es el voltaje en el
resistor R2. Vs es la fuente de voltaje AC.
7. VOLTAJE:
Comenzamos con la medición del voltaje en una pila de 1,5 Volt, algo
gastada, para ver en qué estado se encuentra la misma. Para realizar
la medición de voltajes, colocamos la llave selectora del multímetro en
el bloque “DCV” siglas correspondientes a: Direct Current Voltage, lo
que traducimos como Voltaje de Corriente Continua, puesto que la pila
constituye un generador de corriente contínua.

5. Colocamos la punta roja en el electrodo positivo de la pila, la punta
negra en el negativo, la llave selectora en la posición “2,5“ y
efectuamos la medición.
8. RESISTENCIA:
Revisar que los cables rojo y negro estén conectados correctamente.
Se selecciona la escala adecuada, si tiene selector de escala (si no
tenemos idea de que magnitud de la resistencia que vamos a medir,
escoger la escala más grande).
Si no tiene selector de escala seguramente el voltímetro escoge la
escala automáticamente.
Para medir una resistencia con el voltímetro, éste tiene que ubicarse
con las puntas en los extremos del elemento a medir (en paralelo) y se
obtiene la lectura en la pantalla.
Lo ideal es que el elemento a medir (una resistencia en este caso) no
esté alimentado por ninguna fuente de voltaje (V). El ohmímetro hace

6. circular una corriente I por la resistencia para poder obtener el valor de
la ésta.
9. CONTINUIDAD:
Para medir continuidad en los voltímetro realmente lo que se mide es
la resistencia (que se mide en ohms, y que se designa con la letra
griega omega)) que ofrece determinado circuito o cosa, al paso de la
corriente del propio instrumento, que esta generada sus baterías.
O sea que cuando juntamos los dos terminales, como había explicado,
tendría que haber resistencia 0 o muy cercano a el por ejemplo
marcaria 0.1 o 0.2, que es la resistencia del propio cable del
instrumento o mejor llamada puntas de prueba.
Cuando se mide algo que no tiene continuidad (circuito abierto), no
marca nada en el display, porque es una resistencia infinitamente
grande. Es como si no se hubiese conectado el voltímetro a nada...
Y esa es la prueba de continuidad, o cero (o pocos ohms) o nada.
Puede que el instrumento en lugar de marcar estos valores pueda
marcar al intermedio como 150 ohms por ejemplo, entonces sería una
continuidad pero algo pequeña, porque hay algo que se esta
oponiendo al paso de la corriente.
