El multímetro es un instrumento que mide magnitudes eléctricas como corriente, voltaje y resistencia. Existen multímetros analógicos y digitales. El multímetro tiene puertos para conectar sondas de medición y la perilla se usa para seleccionar la medición deseada. El documento proporciona instrucciones para medir resistencia, voltaje, corriente y continuidad de manera segura usando un multímetro.

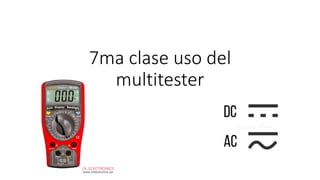

1. 7ma clase uso del
multitester

2. Es un instrumento que mide principalmente
magnitudes de corriente, voltaje y resistencia, sin
embargo algunos modelos permiten calcular
temperatura, capacitancia, parámetros de los
transistores, entre otros.
Existen dos tipos de multímetros:
• Análogos: Galvanómetro
• Digitales: Display

3. Por lo general el multímetro tiene diferentes
puertos donde se conectan las sondas de medición
Dependiendo la posición de la perilla del
multímetro, se conecta la sonda positiva puesto
que la sonda de tierra (COM) siempre tiene la
misma posición.

6. Advertencia
• Si no seleccionas un rango más alto que la salida esperada de tu
circuito o batería, la lectura podría dañar tu multímetro. Los
multímetros analógicos tienden a ser mucho más frágiles que los
digitales, mientras que los multímetros digitales de rango automático
son los más resistentes de todos.

7. Cuidado con
los bornes

8. • Utiliza guantes gruesos de goma cuando trabajes con circuitos
activos.
• Siempre lee el manual del propietario en su totalidad para que le
hagas frente a las cuestiones de seguridad antes de trabajar con el
multímetro.

9. • La electricidad puede causar descargar eléctricas e incluso la muerte.
• Sé precavido con tu piel e incluso con la ropa y otros materiales conductores.
• Siempre lee una guía oficial de trabajos eléctricos antes de trabajar con cualquier
fuente de voltaje o corriente (en especial las altas).
• Usa guantes de goma gruesos cuando trabajes con circuitos activos.
• Cuenta con una persona que tenga un teléfono para una emergencia. Verifica que
el teléfono esté cargado y tenga señal antes de empezar. La otra persona también
debe estar capacitada para dar primeros auxilios y RCP. No dejes que esa persona
te toque mientras trabajas en el circuito.
• No trabajes en un ambiente mojado o con mucha humedad, ya que podría
conducir electricidad y lastimarte.
• Siempre lee el manual del usuario en su totalidad para que hagas frente a las
cuestiones de seguridad antes de trabajar con el multímetro.

10. Medir resistencia
1.Conecta el multímetro al
circuito. Coloca la sonda negra
dentro del terminal común y la
sonda roja dentro del terminal
indicado para medir volts y
ohms. Es posible que el terminal
también esté indicado para
probar diodos.

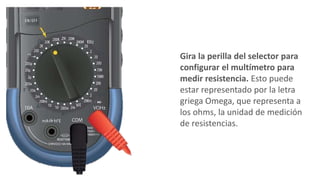

11. Gira la perilla del selector para
configurar el multímetro para
medir resistencia. Esto puede
estar representado por la letra
griega Omega, que representa a
los ohms, la unidad de medición
de resistencias.

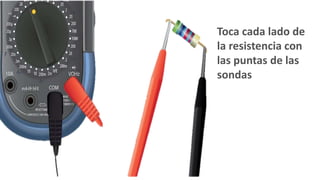

12. Toca cada lado de
la resistencia con
las puntas de las
sondas

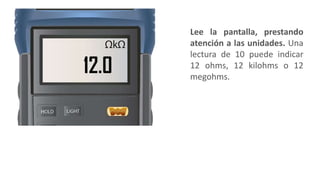

13. Lee la pantalla, prestando
atención a las unidades. Una
lectura de 10 puede indicar
12 ohms, 12 kilohms o 12
megohms.

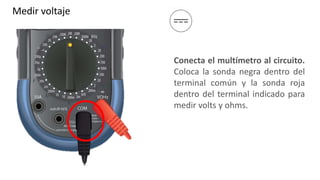

14. Medir voltaje
Conecta el multímetro al circuito.
Coloca la sonda negra dentro del
terminal común y la sonda roja
dentro del terminal indicado para
medir volts y ohms.

15. 1.Ajusta el multímetro para la
tensión vayas a medir. Puedes
medir volts CC (corriente
continua), milivolts CC o volts CA
(corriente alterna). Si tu
multímetro tiene la función de
rango automático, no es necesario
elegir el voltaje a medir.

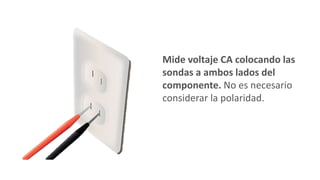

16. Mide voltaje CA colocando las
sondas a ambos lados del
componente. No es necesario
considerar la polaridad.

18. Si lo prefieres, puedes
utilizar la función de
contacto y retención para
mantener la lectura en la
pantalla luego de haber
quitado las sondas. El
multímetro emitirá un pitido
cada vez que detecte un
voltaje nuevo.

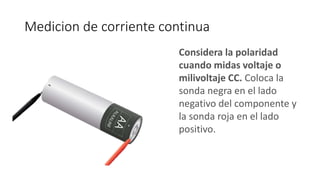

19. Medicion de corriente continua
Considera la polaridad
cuando midas voltaje o
milivoltaje CC. Coloca la
sonda negra en el lado
negativo del componente y
la sonda roja en el lado
positivo.

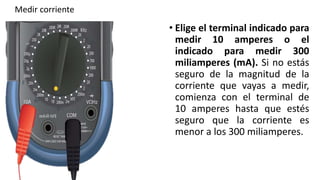

22. • Elige el terminal indicado para
medir 10 amperes o el
indicado para medir 300
miliamperes (mA). Si no estás
seguro de la magnitud de la
corriente que vayas a medir,
comienza con el terminal de
10 amperes hasta que estés
seguro que la corriente es
menor a los 300 miliamperes.
Medir corriente

23. Configura el
multímetro para
medir corriente. Esta
opción puede estar
representada por la
letra A.

24. Mide la corriente en serie.
Para medir corriente,
necesitarás formar un
circuito que incluya el
multímetro "en serie" con los
demás componentes. Por
ejemplo, desconecta un
cable del terminal de una
batería, luego conecta una
sonda al cable y otra a la
batería para cerrar el circuito
nuevamente.

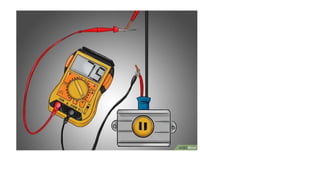

26. Enciende el circuito para medir la corriente. Es algo extremadamente peligroso y puede causarte descargas
eléctricas si mides la corriente alterna de tu hogar u otra fuente de alto voltaje o amperaje, incluso si mides
fuentes de poder de menor capacidad. Apaga todos los interruptores antes de trabajar y utiliza una sonda
de detección de corriente alterna para garantizar que esté completamente apagada antes de que toques
cualquier cable, en especial los que no tienen protección. No trabajes en un ambiente mojado o húmedo.
Puede conducir electricidad y lastimarte. Utiliza guantes de goma gruesos. Es posible que necesites
precauciones adicionales. Consulta una guía oficial de trabajos eléctricos (no una fuente en Internet) antes
de empezar a trabajar. Asume que los cables puedan tener falta de aislamiento por daños accidentales
durante la instalación o debido al tiempo. La falta de aislación puede causar una descarga eléctrica. Siempre
cuenta con alguien preparado con un teléfono, que no te esté tocando, para llamar a Emergencias y
auxiliarte en el peor de los casos. Dicha persona debe también estar entrenada para dar primeros auxilios y
RCP (resucitación cardiopulmonar). Si ocurre una descarga eléctrica, la persona que esté contigo debe
intentar alejarte usando algún tipo de material aislante (un pedazo de ropa seca, pero algo más podría ser
necesitado) o también recibirá la descarga eléctrica debido a la conductividad de la piel, la ropa u otro
material. Siempre consulta una guía oficial de seguridad para trabajos eléctricos antes de intentar trabajar y
averigua con qué tipo de señal vas a trabajar. Consulta un manual de eléctricos antes de intentar trabajar y
aprende de los peligros relacionados y cómo prevenirlos (no utilices una fuente de Internet). Corta el cable
en un punto y retira el material aislante en ambos extremos expuestos. Asegura los extremos a los cables
del medidor de amperes. No permitas que los extremos expuestos te toquen. Enciende de nuevo los
interruptores y ajusta el medidor de sensibilidad si no recibes ninguna lectura.

27. Mide la continuidad
1.Coloca la sonda negra
dentro del terminal común y
la sonda roja dentro del
terminal utilizado para
medir volts y ohms.

28. 1.Configura el multímetro en el
mismo modo en que lo ajustas
para probar diodos.

29. 1.Coloca las sondas a cada
lado de la sección del circuito
que quieras probar. No es
necesario considerar la
polaridad. Una lectura menor
a 210 ohms indica una buena
continuidad.

31. videos
• https://www.youtube.com/watch?v=mNRG42OrLtg

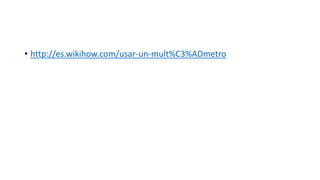

32. • http://es.wikihow.com/usar-un-mult%C3%ADmetro
