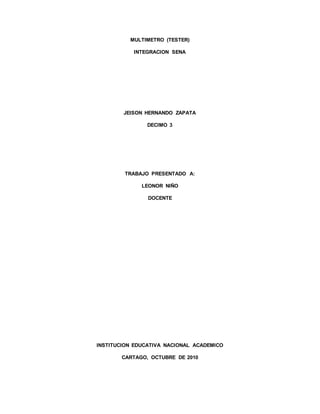

1. MULTIMETRO (TESTER)
INTEGRACION SENA
JEISON HERNANDO ZAPATA
DECIMO 3
TRABAJO PRESENTADO A:
LEONOR NIÑO
DOCENTE
INSTITUCION EDUCATIVA NACIONAL ACADEMICO
CARTAGO, OCTUBRE DE 2010

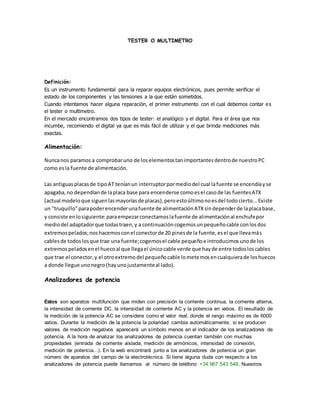

2. TESTER O MULTIMETRO
Definición:
Es un instrumento fundamental para la reparar equipos electrónicos, pues permite verificar el
estado de los componentes y las tensiones a la que están sometidos.
Cuando intentamos hacer alguna reparación, el primer instrumento con el cual debemos contar es
el tester o multimetro.
En el mercado encontramos dos tipos de tester: el analógico y el digital. Para el área que nos
incumbe, recomiendo el digital ya que es más fácil de utilizar y el que brinda mediciones más
exactas.
Alimentación:
Nuncanos paramos a comprobaruno de loselementostanimportantesdentrode nuestroPC
como esla fuente de alimentación.
Las antiguasplacasde tipoAT teníanun interruptorpormediodel cual lafuente se encendíayse
apagaba,no dependíande laplaca base para encenderse comoesel casode las fuentesATX
(actual modeloque siguenlasmayoríasde placas),peroestoúltimonoesdel todocierto...Existe
un "truquillo"parapoderencenderunafuente de alimentaciónATXsindependerde laplacabase,
y consiste enlosiguiente:paraempezarconectamoslafuente de alimentaciónal enchufepor
mediodel adaptadorque todastraen,y a continuacióncogemosunpequeñocable conlosdos
extremospelados;noshacemosconel conectorde 20 pinesde la fuente,esel que llevamás
cablesde todoslosque trae una fuente;cogemosel cable pequeñoe introducimosunode los
extremospeladosenel huecoal que llegael únicocable verde que hayde entre todosloscables
que trae el conector,y el otroextremodel pequeñocable lometemosencualquierade loshuecos
a donde llegue unonegro(hayunojustamenteal lado).
Analizadores de potencia
Estos son aparatos multifunción que miden con precisión la corriente continua, la corriente alterna,
la intensidad de corriente DC, la intensidad de corriente AC y la potencia en vatios. El resultado de
la medición de la potencia AC se considera como el valor real, donde el rango máximo es de 6000
vatios. Durante la medición de la potencia la polaridad cambia automáticamente, si se producen
valores de medición negativos aparecerá un símbolo menos en el indicador de los analizadores de
potencia. A la hora de analizar los analizadores de potencia cuentan también con muchas
propiedades (entrada de corriente aislada, medición de armónicos, intensidad de conexión,
medición de potencia...). En la web encontrará junto a los analizadores de potencia un gran
número de aparatos del campo de la electrotécnica. Si tiene alguna duda con respecto a los
analizadores de potencia puede llamarnos al número de teléfono +34 967 543 548. Nuestros

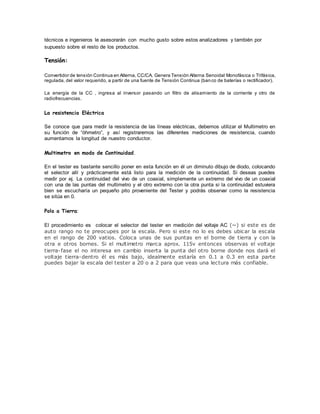

3. técnicos e ingenieros le asesorarán con mucho gusto sobre estos analizadores y también por
supuesto sobre el resto de los productos.
Tensión:
Convertidor de tensión Continua en Alterna, CC/CA. Genera Tensión Alterna Senoidal Monofásica o Trifásica,
regulada, del valor requerido, a partir de una fuente de Tensión Continua (banco de baterías o rectificador).
La energía de la CC , ingresa al inversor pasando un filtro de alisamiento de la corriente y otro de
radiofrecuencias.
La resistencia Eléctrica
Se conoce que para medir la resistencia de las líneas eléctricas, debemos utilizar el Multimetro en
su función de “óhmetro”, y así registraremos las diferentes mediciones de resistencia, cuando
aumentamos la longitud de nuestro conductor.
Multimetro en modo de Continuidad.
En el tester es bastante sencillo poner en esta función en él un diminuto dibujo de diodo, colocando
el selector allí y prácticamente está listo para la medición de la continuidad. Si deseas puedes
medir por ej. La continuidad del vivo de un coaxial, simplemente un extremo del vivo de un coaxial
con una de las puntas del multimetro y el otro extremo con la otra punta si la continuidad estuviera
bien se escucharía un pequeño pito proveniente del Tester y podrás observar como la resistencia
se sitúa en 0.
Polo a Tierra:
El procedimiento es colocar el selector del tester en medición del voltaje AC (~) si este es de
auto rango no te preocupes por la escala. Pero si este no lo es debes ubicar la escala
en el rango de 200 vatios. Coloca unas de sus puntas en el borne de tierra y con la
otra e otros bornes. Si el multimetro marca aprox. 115v entonces observas el voltaje
tierra-fase el no interesa en cambio inserta la punta del otro borne donde nos dará el
voltaje tierra-dentro él es más bajo, idealmente estaría en 0.1 a 0.3 en esta parte
puedes bajar la escala del tester a 20 o a 2 para que veas una lectura más confiable.
