El multimetro
- 1. MULTIMETRO BRYAN EDUARDO GUZMÁN GONZÁLEZ INFORME TÉCNICO PRESENTADO COMO REQUISITO PARA OBTENER UNA NOTAPARCIAL DEL 2 PERIODO, GRADO 10-2 LIC. HERNANDO CASTAÑEDA DOCENTE EN SENA INSTITUCIÓN EDUCATIVA ACADÉMICO SENA, VALLE DEL CAUCA CARTAGO 19/08/2012

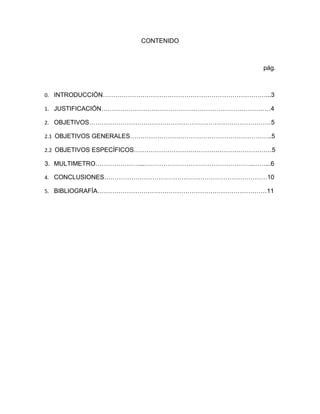

- 2. CONTENIDO pág. 0. INTRODUCCIÓN……………………………………………………………………...3 1. JUSTIFICACIÓN………………………………………………………………………4 2. OBJETIVOS……………………………………………………………………………5 2.1 OBJETIVOS GENERALES…………………………………………………………..5 2.2 OBJETIVOS ESPECÍFICOS…………………………………………………………5 3. MULTIMETRO…………………...…………………………………………….……...6 4. CONCLUSIONES……………………………………………………………………10 5. BIBLIOGRAFÍA………………………………………………………………………11

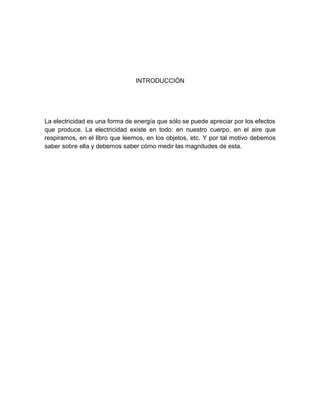

- 3. INTRODUCCIÓN La electricidad esuna forma de energía que sólo se puede apreciar por los efectos que produce. La electricidad existe en todo: en nuestro cuerpo, en el aire que respiramos, en el libro que leemos, en los objetos, etc. Y por tal motivo debemos saber sobre ella y debemos saber cómo medir las magnitudes de esta.
- 4. 1. JUSTIFICACION Este trabajoserá una fuente de información valiosa para aquellas personas que Necesiten ampliar sus conocimientos acerca de los aparatos de medición de energía y todo aquello referente a esta incluyendo los mecanismos de medición de magnitudes pequeñas o grandes de electricidad. A demás es para ampliar nuestros conocimientos básicos acerca de los aparatos de medición de magnitudes eléctricas y poderlo aplicar en nuestra vida diaria.
- 5. 2. OBJETIVOS 2.1 GENERALES • Saber que es un multimetro, para que sirve, su significado y definición y las ventajas o beneficios que este conlleva. 2.2 ESPECÍFICOS • Saber el significado y definición de un polo a tierra • Saber para qué sirve un multimetro. • Saber los beneficios de este mecanismo de protección contra las corrientes eléctricas

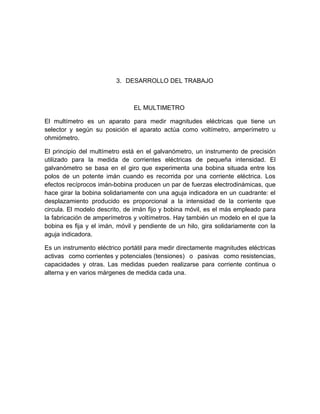

- 6. 3. DESARROLLO DELTRABAJO EL MULTIMETRO El multímetro es un aparato para medir magnitudes eléctricas que tiene un selector y según su posición el aparato actúa como voltímetro, amperímetro u ohmiómetro. El principio del multímetro está en el galvanómetro, un instrumento de precisión utilizado para la medida de corrientes eléctricas de pequeña intensidad. El galvanómetro se basa en el giro que experimenta una bobina situada entre los polos de un potente imán cuando es recorrida por una corriente eléctrica. Los efectos recíprocos imán-bobina producen un par de fuerzas electrodinámicas, que hace girar la bobina solidariamente con una aguja indicadora en un cuadrante: el desplazamiento producido es proporcional a la intensidad de la corriente que circula. El modelo descrito, de imán fijo y bobina móvil, es el más empleado para la fabricación de amperímetros y voltímetros. Hay también un modelo en el que la bobina es fija y el imán, móvil y pendiente de un hilo, gira solidariamente con la aguja indicadora. Es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una.

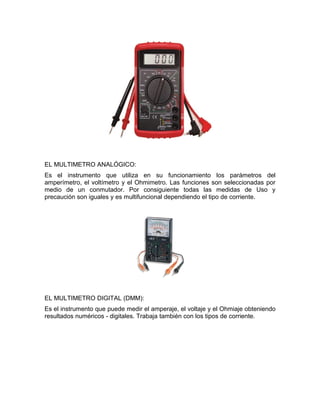

- 7. EL MULTIMETRO ANALÓGICO: Esel instrumento que utiliza en su funcionamiento los parámetros del amperímetro, el voltímetro y el Ohmimetro. Las funciones son seleccionadas por medio de un conmutador. Por consiguiente todas las medidas de Uso y precaución son iguales y es multifuncional dependiendo el tipo de corriente. EL MULTIMETRO DIGITAL (DMM): Es el instrumento que puede medir el amperaje, el voltaje y el Ohmiaje obteniendo resultados numéricos - digitales. Trabaja también con los tipos de corriente.
- 8. EL AMPERÍMETRO: Es elinstrumento que mide la intensidad de la Corriente Eléctrica. Su unidad de medida es el Amperio y sus Submúltiplos, el miliamperio y el micro-amperio. Los usos dependen del tipo de corriente, ósea, que cuando midamos Corriente Continua, se usara el amperímetro de bobina móvil y cuando usemos Corriente Alterna, usaremos el electromagnético . EL VOLTÍMETRO: Es el instrumento que mide el valor de la tensión. Su unidad básica de medición es el Voltio (V) con sus múltiplos: el Megavoltio (MV) y el Kilovoltio (KV) y sub.- múltiplos como el milivoltio (mV) y el micro voltio. Existen Voltímetros que miden tensiones continuas llamados voltímetros de bobina móvil y de tensiones alternas, los electromagnéticos. Sus características son también parecidas a las del galvanómetro, pero con una resistencia en serie.

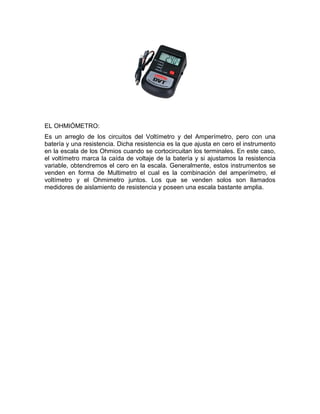

- 9. EL OHMIÓMETRO: Es unarreglo de los circuitos del Voltímetro y del Amperímetro, pero con una batería y una resistencia. Dicha resistencia es la que ajusta en cero el instrumento en la escala de los Ohmios cuando se cortocircuitan los terminales. En este caso, el voltímetro marca la caída de voltaje de la batería y si ajustamos la resistencia variable, obtendremos el cero en la escala. Generalmente, estos instrumentos se venden en forma de Multimetro el cual es la combinación del amperímetro, el voltímetro y el Ohmimetro juntos. Los que se venden solos son llamados medidores de aislamiento de resistencia y poseen una escala bastante amplia.

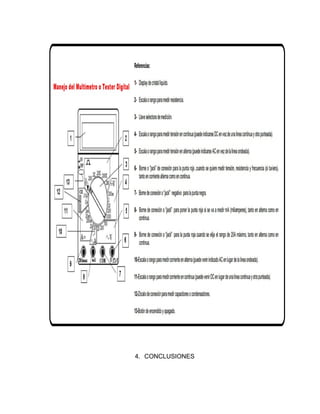

- 10.

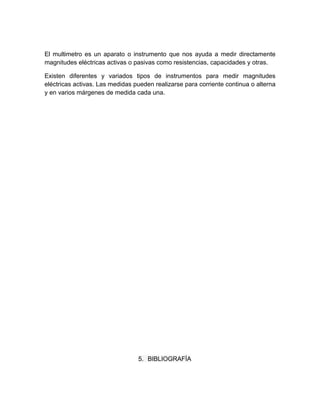

- 11. El multimetro esun aparato o instrumento que nos ayuda a medir directamente magnitudes eléctricas activas o pasivas como resistencias, capacidades y otras. Existen diferentes y variados tipos de instrumentos para medir magnitudes eléctricas activas. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. 5. BIBLIOGRAFÍA
- 12.
