HISTOLOGIA OCULAR

1. Wednesday, July 6, 2016 1

2. Wednesday, July 6, 2016 2

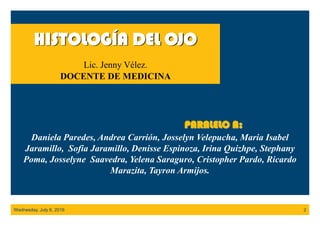

HISTOLOGÍA DEL OJO
Lic. Jenny Vélez.
DOCENTE DE MEDICINA
PARALELO A:
Daniela Paredes, Andrea Carrión, Josselyn Velepucha, Maria Isabel
Jaramillo, Sofia Jaramillo, Denisse Espinoza, Irina Quizhpe, Stephany
Poma, Josselyne Saavedra, Yelena Saraguro, Cristopher Pardo, Ricardo
Marazita, Tayron Armijos.

3. OJO A TRAVÉS DE LA
CÓRNEA, IRIS Y CUERPO
CILIAR
Wednesday, July 6, 2016 3
Elaborado por: Josselyne Saavedra y Yelena Saraguro.

4. 4
Ojo atraves de la córnea, iris y cuerpo ciliar
Figura 1. Ojo a través de la córnea,iris y cuerpo ciliar. Hematoxilina-
eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Josselyne Saavedra,
Yelena Saraguro.
Esclera
Córnea
Epitelio anterior de
la córnea
Cuerpo
ciliar
Epitelio posterior de
la córnea
Córnea
Epitelio anterior de
la córnea
Cristalino
Cuerpo
ciliar
Iris
Epitelio posterior de la córnea
Objetivo: 4x
AUMENTO: 40x
Figura 2. Ojo a través de la córnea, iris y cuerpo ciliar. Hematoxilina-
eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Josselyne Saavedra,
Yelena Saraguro.
Membrana
de Bowman
Membrana de
Descemet

5. 5
Córnea
Figura 3. Córnea. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: Josselyne Saavedra, Yelena Saraguro.
Núcleos
Fibras
colágenas
Epitelio anterior de
la córnea
Estroma
Epitelio
posterior de
la córnea
Conducto
de
Schlemm
Límite de la
córnea con
la esclera
Membrana
de Bowman
Membrana de
Descemet
Conjuntiva
bulbar
Esclerótida
Cámara
posterior
Objetivo: 10x
AUMENTO: 100x
Objetivo: 40x
AUMENTO: 400x
Cuerpo
ciliar

6. 6
Cuerpo ciliar
Figura 4. Cuerpo ciliar. Hematoxilina-eosina 40x. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: Josselyne Saavedra, Yelena Saraguro.
Objetivo: 40x
AUMENTO: 400x
Músculo ciliar
Procesos ciliares
Fibras zonulares
Arteria circular
Vena circular
Capa vascular del cuerpo
ciliar
Capa epitelial interna no
pigmentada
Capa epitelial externa
pigmentada
Càmara posterior
del ojo
Vasos sanguíneos
Epitelio
biestratificado

7. Iris
7
Músculo esfínter de
la pupila
Lámina marginal
anterior
Cámara
posterior
Dilatador de la pupila
Cámara anterior
Estroma del iris
Figura 5. Iris. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: Josselyne Saavedra, Yelena Saraguro.
Objetivo: 10x
AUMENTO: 100x
Epitelio pigmentado
del iris
Células
musculares lisas Fibras colágenas
Melanocitos
Vasos sanguíneos
Fibrocitos

8. CÓRNEA
Wednesday, July 6, 2016 8
Elaborado por: Ricardo Marazita y Tayron Armijos.

9. Córnea humana
Contenido
1) Córnea
2) Epitelio anterior
3) Estroma corneal
4) Endotelio corneal
5) Unión esclerocorneal
6) Esclera
7) Iris
8) Cámara anterior
9) Cámara posterior
10) Conducto de Schlemm
11) Músculo ciliar
12) Procesos Ciliares
Figura 6. Córnea humana. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: Ricardo Marazita y Tayron Armijos.
Objetivo: 10x
AUMENTO: 100x
5
2
3
4
6
7
8
10
9
12
11
1

10. Córnea humana
Contenido
1) Epitelio anterior – epitelio plano
estratificado no queratinizado
2) Membrana de Bowman
3) Estroma
4) Fibras colágenas
5) Membrana de Descement -
fibrorreticular
6) Epitelio posterior – Endotelio
Corneal
Objetivo: 40x
AUMENTO: 400x
1
2
3
4
6
5
Figura 7. Córnea humana. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: Ricardo Marazita y Tayron Armijos.

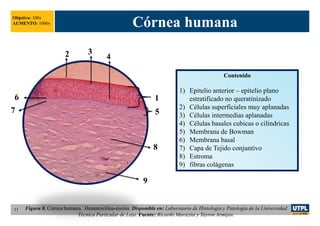

11. Córnea humana
11
Contenido
1) Epitelio anterior – epitelio plano
estratificado no queratinizado
2) Células superficiales muy aplanadas
3) Células intermedias aplanadas
4) Células basales cubicas o cilíndricas
5) Membrana de Bowman
6) Membrana basal
7) Capa de Tejido conjuntivo
8) Estroma
9) fibras colágenas
Objetivo: 100x
AUMENTO: 1000x
2 3
5
6
9
8
1
4
7
Figura 8. Córnea humana. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: Ricardo Marazita y Tayron Armijos.

12. Wednesday, July 6, 2016 12
NERVIO ÓPTICO
Elaborado por: Cristopher Pardo y Daniela Paredes.

13. 13
Objetivo: 4x
AUMENTO: 40x
Figura 9. Nervio óptico. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: Cristopher Pardo, Daniela Paredes.
Nervio Óptico
1
2
8
3
4
5
6
7
Contenido
1.Aracnoides y espacio
subaracnoideo.
2. Haz de fibras nerviosas.
3. Vaina dural.
4. Tejido conjuntivo laxo..
5. Arteria de la retina.
6. Tabiques de tejido conjuntivo de
la piamadre.
7. Piamadre.
8. Endoneuro.

14. Nervio Óptico
Arteria de la
retina
Tabique de
tejido
conectivo de
la piamadre.
Tejido
conectivo
laxo
Vaina
dural
Piamadre
Objetivo: 10x
Aumento: 100x
Figura 10. Nervio óptico. Hematoxilina-eosina. Disponible en:
Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: Cristopher Pardo, Daniela Paredes.
Figura 11. Nervio óptico. Hematoxilina-eosina. Disponible en:
Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: Cristopher Pardo, Daniela Paredes.

15. Nervio Óptico
Objetivo: 40x
Aumento: 400x
6
Contenido
1. Aracnoides y espacio
subaracnoideo.
2. Haz de fibras
nerviosas.
3. Vaina dural.
4. Tejido conjuntivo laxo.
5. Vena de la retina.
6. Tabiques de tejido
conjuntivo de la
piamadre.
7. Piamadre.
8. Vasos sanguíneos.
1
2
3
5
7
4
8
Figura 12. Nervio óptico. Hematoxilina-eosina. Disponible en:
Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: Cristopher Pardo, Daniela Paredes.
Figura 13. Nervio óptico. Hematoxilina-eosina. Disponible en:
Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: Cristopher Pardo, Daniela Paredes.

16. 16
Nervio Óptico
Objetivo: 100x
Aumento:
1000x
Tabique de
tejido conectivo
Neurilema
Haces de fibras
nerviosas
Fibroblastos
aplanados
Figura 14. Nervio óptico. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Cristopher Pardo, Daniela Paredes.

17. 17
Objetivo: 100x
Aumento:
1000x
Nervio Óptico
Vaina Dural
Espacio
subaracnoideo
Piamadre
Tejido conectivo
Fibroblastos
aplanados
Trabéculas de tejido conectivo
Fibras colágenas finas y
elásticas escasas
Figura 15. Nervio óptico. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Cristopher Pardo, Daniela Paredes.

18. Nervio Óptico
18
Objetivo: 4x
Aumento: 40x
Figura 16. Nervio Óptico. Disponible en:
http://www.wesapiens.org/es/file/3907023/full_screen_media/0/Estructura
+del+nervio+%C3%B3ptico.
Fuente: Cristopher Pardo y Daniela Paredes.
Paredes de Tejido
Conectivo de la
Piamadre
Haces de Fibras
Nerviosas
Duramadre
Aracnoides
Espacio
Subaracnoideo
Piamadre
Duramadre
Aracnoides
Figura 17. Nervio Óptico. Disponible en:
http://www.wesapiens.org/es/file/3907023/full_screen_media/0/Es
tructura+del+nervio+%C3%B3ptico.
Fuente: Cristopher Pardo y Daniela Paredes.

19. Nervio Óptico
19
Objetivo: 4x
Aumento: 40x
Piamadre
Espacio
Subaracnoideo
Figura 18. Nervio Óptico. Disponible en:
http://www.wesapiens.org/es/file/3907023/full_screen_m
edia/0/Estructura+del+nervio+%C3%B3ptico.
Fuente: Cristopher Pardo y Daniela Paredes.
Paredes de
Tejido
Conectivo de
la Piamadre
Haces de
Fibras
Nerviosas
Figura 19. Nervio Óptico. Disponible en:
http://www.wesapiens.org/es/file/3907023/full_screen_
media/0/Estructura+del+nervio+%C3%B3ptico.
Fuente: Cristopher Pardo y Daniela Paredes.

20. Wednesday, July 6, 2016 20
PÁRPADO HUMANO
Elaborado por: Estefany Poma e Irina Quizhpe

21. Párpado humano
21
1.
Contenido.
1. Arteria
2. Capa celular
3. Lámina tarsal
4. Porción palpebral del músculo orbicular
5. Conjuntiva papebral
6. Tarso
7. Epitelio posterior
8. Musculo ciliar
9. Glándula de Meibomio
10. Glándulas ciliares
11. Conducto excretor de la glándula de Meibomio
2.
3.
3.
5.
6.
7
8.
1.
9.
10
11
Piel
Músculo
orbicular
Tarso
Conjuntiva
Figura 20. Párpado Humano. Hematoxilina-Eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica de Loja. Fuente: Stefany Poma y Irina Quizhpe
Objetivo: 4x
Aumento: 40x
Objetivo: 10x
Aumento: 100x
Objetivo: 4x
Aumento: 40x

22. Párpado Humano
22
T
G
Pi
C
F
M
Contenido.
C: Conjuntiva lisa
T: Tarso
Pi: Piel fina y delgada
G: Glándulas tarsales (Meibomio)
M: Fibras musculares
F: Folículos pilosos finos
Pi
Epidermis
Glándulas
apocrinas
palpebrales
Glándulas
sebáceas
Conducto
excretor
Conducto
excretor
Glándulas de
Moll
Folículos
pilosos
Arteria
Conducto
excretor
Arteria
Folículos
pilosos
Objetivo: 4x
Aumento: 40x
Objetivo: 10x
Aumento: 100x
Figura 21. Párpado Humano. Hematoxilina-Eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica de Loja. Fuente: Stefany Poma y Irina Quizhpe

23. Párpado Humano
23
Epitelio
estratificado
plano no
queratinizado
Folículo Piloso
Glándula Sebácea
Epitelio anterior
estratificado pavimentoso
queratinizado
Músculo de
Múller
Tejido adiposo
Vaina radicular
externa
Vaina radicular
interna
Glándulas
Sebáceas
Objetivo: 10x
Aumento: 100x
Objetivo: 40x
Aumento: 400x
Figura 22. Párpado Humano. Hematoxilina-Eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica de Loja. Fuente: Stefany Poma y Irina Quizhpe

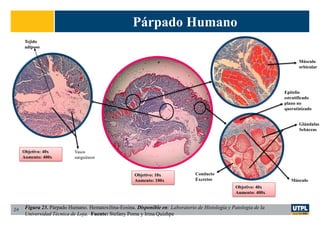

24. Párpado Humano
24
Músculo
orbicular
Glándulas
Sebáceas
Conducto
Excretor
Tejido
adiposo
Vasos
sanguíneos
Epitelio
estratificado
plano no
queratinizado
Músculo
Objetivo: 10x
Aumento: 100x
Objetivo: 40x
Aumento: 400x
Objetivo: 40x
Aumento: 400x
Figura 23. Párpado Humano. Hematoxilina-Eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica de Loja. Fuente: Stefany Poma y Irina Quizhpe

25. Wednesday, July 6, 2016 25
NERVIO ÓPTICO
DE LA RETINA
Elaborado por:Michelle Carrión y Josselyn Velepucha.

26. Nervio Óptico de la retina
26 Figura 24. Nervio óptico de la retina. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Andrea Carrión y Josselyn Velepucha
Esclerótica
Vaina Dural
Vaina Pial
Láminas Cribosas
Vasos sanguíneos de la retina
Tejido Adiposo
Objetivo: 10x
Aumento: 100x

27. Nervio Óptico de la retina
27 Figura 25. Nervio óptico de la retina. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Andrea Carrión y Josselyn Velepucha
Objetivo: 10x
Aumento: 100x
Arteria central de la
retina
Perineuro
Lámina
Cribosa
Meninges
Fibras
nerviosas

28. Nervio Óptico de la retina
28 Figura 26. Nervio óptico de la retina. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Andrea Carrión y Josselyn Velepucha
Objetivo: 4x
Aumento: 40x
Esclerótica
Capa nuclear externa
Coroides
Capa nuclear interna
Capa plexiforme externa
Capa plexiforme interna
Capa de conos y bastones
Capa ganglionar
Capa de fibras del nervio óptico
Coroides
Retina
Perineuro
Lámina Cribosas
Objetivo: 10x
Aumento: 100x

29. Retina y nervio óptico
29
Capa Ganglionar
Capa plexiforme interna
Capa nuclear interna
Capa plexiforme externa
Capa nuclear externa
Segmentos internos y externos
de las celular foto receptoras
Coroides
Figura 27. Retina y Nervio óptico Hematoxilina-eosina .Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Andrea Carrión y Josselyn Velepucha
Objetivo: 4x
Aumento: 40x

30. Nervio Óptico entrando en retina
30
Retina
Lamina cribosa de la
esclerótica
Nervio Óptico
Coroides
Tejido adiposo
Figura 28. Nervio óptico entrando a la retina. Hematoxilina-eosina. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: Andrea Carrión y Josselyn Velepucha
Objetivo: 4x
Aumento: 40x

31. Wednesday, July 6, 2016 31
RETINA HUMANA
Elaborado por: María Isabel Jaramillo, Sofía Jaramillo y Denisse Espinoza

32. Retina
Contenido
1. Cuerpo vítreo.
2. Capa de células ganglionares.
3. Capa plexiforme interna.
4. Capa nuclear interna.
5. Capa plexiforme externa.
6. Capa nuclear externa.
7. Capa de conos y bastones.
8. Epitelio pigmentario.
9. Coroides.
10. Esclerótica.
1
4
3
Objetivo: 10x.
Aumento: 100x
2
5
6
7
8
9
10
Figura 29. Retina humana. Hematoxilina-eosina 10x. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
Retina humana
32

33. Retina humana
Contenido
1. Capa de fibras del nervio óptico.
2. Capa de células ganglionares.
3. Capa plexiforme interna.
4. Capa nuclear interna.
5. Capa plexiforme externa.
6. Capa nuclear externa.
7. Capa de conos y bastones.
1
2
3
4
5
6
7
Objetivo: 40x.
Aumento: 400x
Figura 30. Retina humana. Hematoxilina-eosina 40x. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
33

34. Objetivo: 10x.
Aumento: 100x
Contenido
1. Capa de fibras del nervio óptico.
2. Capa de células ganglionares.
3. Capa plexiforme interna.
4. Capa nuclear interna.
5. Capa plexiforme externa.
6. Capa nuclear externa.
7. Capa de conos y bastones.
8. Fóvea central.
1
2
3
4 5
6
7
8
Figura 31. Retina humana. Hematoxilina-eosina 10x. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
Retina humana
34

35. Contenido
1. Fóvea central.
2. Células ganglionares.
3. Células bipolares.
4. Células sensoriales.
5. Coroides.
6. Esclerótica.
7. Vaso sanguíneo.
1
2
3
4
5
6
7
Objetivo: 40x
Aumento: 400x
Figura 32. Retina humana. Hematoxilina-eosina 40x. Disponible en: Laboratorio de Histología y Patología de la Universidad
Técnica Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
Retina humana
35

36. Objetivo: 40x
Aumento: 400x
Contenido
1.Capa de fibras del nervio óptico.
2.Capa de células ganglionares.
3.Capa plexiforme interna.
4.Capa nuclear interna.
5.Capa plexiforme externa.
6.Capa nuclear externa.
7.Capa de conos y bastones.
8.Epitelio pigmentario.
2
3
4
5
6
7
}
8
1
Figura 33. Retina humana. Hematoxilina-eosina 40x. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
Retina humana
36

37. Figura 34. Capas de la retina y coroides..
Di Fiore. M. (2012). Atlas de Histología de
Di Fiore. El Ateneo.
Contenido
1. Capa de fibras del
nervio óptico.
2. Capa de células
ganglionares.
3. Capa plexiforme
interna.
4. Capa nuclear interna.
5. Capa plexiforme
externa.
6. Capa nuclear
externa.
7. Capa de conos y
bastones.
8. Epitelio pigmentario.
9. Coroides.
10. Esclerótica.
1
2
3
4
5
6
7
8
9
10 Figura 35. Capas de la retina y coroides.. Disponible en: Laboratorio de
Histología y Patología de la Universidad Técnica Particular de Loja.
Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
1
2
3
10
9 8
7
6
5
4
Retina humana
37

38. Objetivo: 100x.
Aumento: 1000x
Contenido
• Capa de fibras del nervio
óptico.
• Capa de células ganglionares.
• Capa plexiforme interna.
• Capa nuclear interna.
• Capa plexiforme externa.
• Capa nuclear externa.
• Capa de conos y bastones.
• Epitelio pigmentario.
Figura 36. Retina. Hematoxilina-eosina 100x. Disponible en: Laboratorio de Histología y Patología de la
Universidad Técnica Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
Retina humana
38

39. 39
Objetivo: 100x.
Aumento: 1000x
Figura 37. Retina. Hematoxilina-eosina 100x. Disponible en: Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
Contenido
1. Capa de fibras nerviosas con axones de las células
ganglionares que convergen en el disco óptico y forman
el nervio óptico.
2. Capa ganglionar con cuerpos celulares de las células
ganglionares
Retina humana

40. Objetivo: 100x.
Aumento: 1000x
Contenido
1. Núcleos celulares de células bipolares, horizontales, amacrinas y de
Müller
2. Fibras y sinapsis de las células ganglionares y las neuronas bipolares de
la capa siguiente.
3. Núcleos de fotoreceptores
Figura 38. Retina. Hematoxilina-eosina 100x. Disponible en: Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo, Denisse Espinoza.
Retina humana
40

41. Objetivo: 100x.
Aumento: 1000x
Contenido
1. Bastones.
2. Conos.
3. Segmentos exteriores
fotosensibles
4. Células cúbicas
simples que
descansan sobre la
membrana de la
coroides
5. Células pigmentarias.
Figura 39. Retina. Hematoxilina-eosina 100x. Disponible en:
Laboratorio de Histología y Patología de la Universidad Técnica
Particular de Loja. Fuente: María Isabel Jaramillo, Sofía Jaramillo,
Denisse Espinoza.
1
4
2
3
5
Figura 40. Retina. Hematoxilina-eosina 500x.
Fuente: Junqueira, L., & Carneiro, J. (2015).
Basic Histology. México D.F: Panamericana.
Retina humana
41

42. Figura 42. Esquema de las capas de la retina Fuente: University of Maryland. (2016). Virginia-
Maryland.. Recuperado de http://glia.freeshell.org/medicina/celulas/muller.php
Figura 41. Retina. Hematoxilina-eosina 100x. Disponible en: Laboratorio
de Histología y Patología de la Universidad Técnica Particular de
Loja.Fuente: María Isabel Jaramillo, Sofia Jaramillo, Denisse Espinoza.
Retina humana
42

43. Que tenga un maravilloso día.
Wednesday, July 6, 2016 43
